2023 TOYOTA COROLLA HATCHBACK ESP

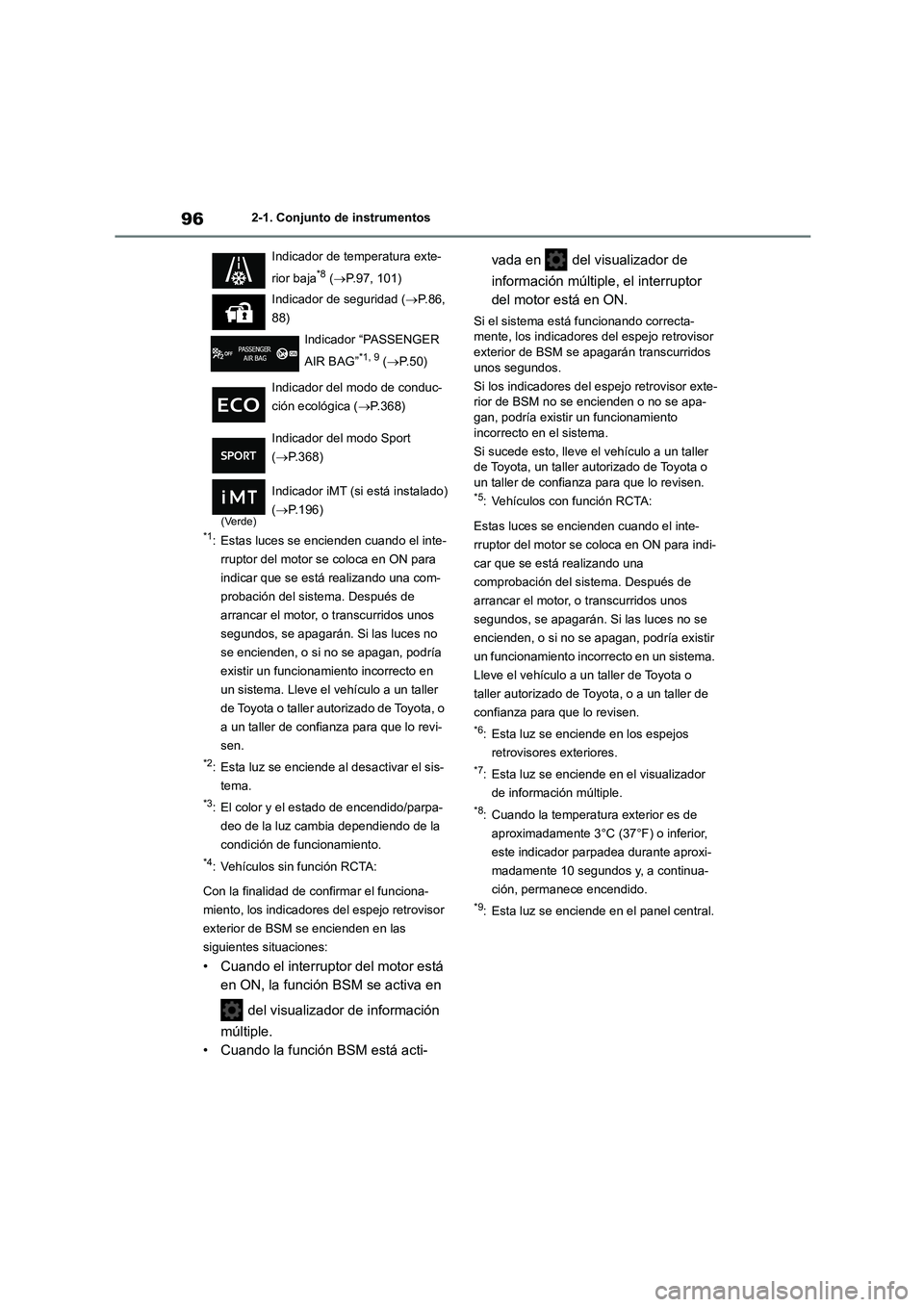

962-1. Conjunto de instrumentos
*1: Estas luces se encienden cuando el inte-
rruptor del motor se coloca en ON para
indicar que se está realizando una com-
probación del sistema. Después de
arrancar el motor, o transcurridos unos
segundos, se apagarán. Si las luces no
se encienden, o si no se apagan, podría
existir un funcionamiento incorrecto en
un sistema. Lleve el vehículo a un taller
de Toyota o taller autorizado de Toyota, o
a un taller de confianza para que lo revi-
sen.
*2: Esta luz se enciende al desactivar el sis-
tema.
*3: El color y el estado de encendido/parpa-
deo de la luz cambia dependiendo de la
condición de funcionamiento.
*4: Vehículos sin función RCTA:
Con la finalidad de confirmar el funciona-
miento, los indicadores del espejo retrovisor
exterior de BSM se encienden en las
siguientes situaciones:
• Cuando el interruptor del motor está
en ON, la función BSM se activa en
del visualizador de información
múltiple.
• Cuando la función BSM está acti-
vada en del visualizador de
información múltiple, el interruptor
del motor está en ON.
Si el sistema está funcionando correcta-
mente, los indicadores del espejo retrovisor exterior de BSM se apagarán transcurridos
unos segundos.
Si los indicadores del espejo retrovisor exte-
rior de BSM no se encienden o no se apa-
gan, podría existir un funcionamiento incorrecto en el sistema.
Si sucede esto, lleve el vehículo a un taller
de Toyota, un taller autorizado de Toyota o
un taller de confianza para que lo revisen.*5: Vehículos con función RCTA:
Estas luces se encienden cuando el inte-
rruptor del motor se coloca en ON para indi-
car que se está realizando una
comprobación del sistema. Después de
arrancar el motor, o transcurridos unos
segundos, se apagarán. Si las luces no se
encienden, o si no se apagan, podría existir
un funcionamiento incorrecto en un sistema.
Lleve el vehículo a un taller de Toyota o
taller autorizado de Toyota, o a un taller de
confianza para que lo revisen.
*6: Esta luz se enciende en los espejos
retrovisores exteriores.
*7: Esta luz se enciende en el visualizador
de información múltiple.
*8: Cuando la temperatura exterior es de
aproximadamente 3°C (37°F) o inferior,
este indicador parpadea durante aproxi-
madamente 10 segundos y, a continua-
ción, permanece encendido.
*9: Esta luz se enciende en el panel central.
Indicador de temperatura exte-
rior baja*8 ( P.97, 101)
Indicador de seguridad ( P. 8 6 ,
88)
Indicador “PASSENGER
AIR BAG”*1, 9 ( P.50)
Indicador del modo de conduc-
ción ecológica ( P.368)
Indicador del modo Sport
( P.368)
(Verde)
Indicador iMT (si está instalado)
( P.196)

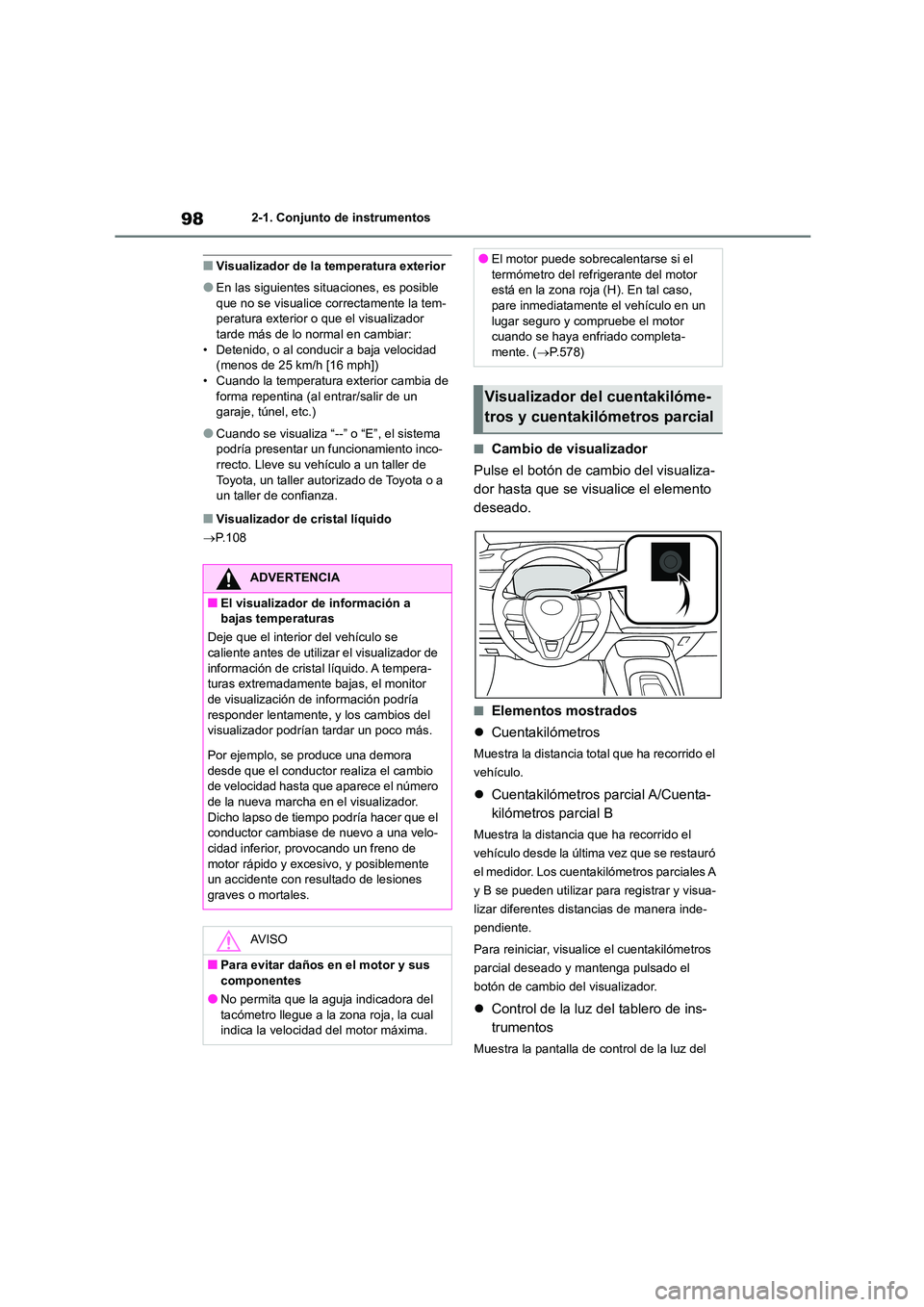

982-1. Conjunto de instrumentos
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible
que no se visualice correctamente la tem- peratura exterior o que el visualizador
tarde más de lo normal en cambiar:
• Detenido, o al conducir a baja velocidad (menos de 25 km/h [16 mph])
• Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-
rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
■Visualizador de cristal líquido
 P.108
■Cambio de visualizador
Pulse el botón de cambio del visualiza-
dor hasta que se visualice el elemento
deseado.
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el
botón de cambio del visualizador.
 Control de la luz del tablero de ins-
trumentos
Muestra la pantalla de control de la luz del
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se
caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor
de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora desde que el conductor realiza el cambio
de velocidad hasta que aparece el número
de la nueva marcha en el visualizador. Dicho lapso de tiempo podría hacer que el
conductor cambiase de nuevo a una velo-
cidad inferior, provocando un freno de motor rápido y excesivo, y posiblemente
un accidente con resultado de lesiones
graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del
tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el
termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un
lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.578)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial

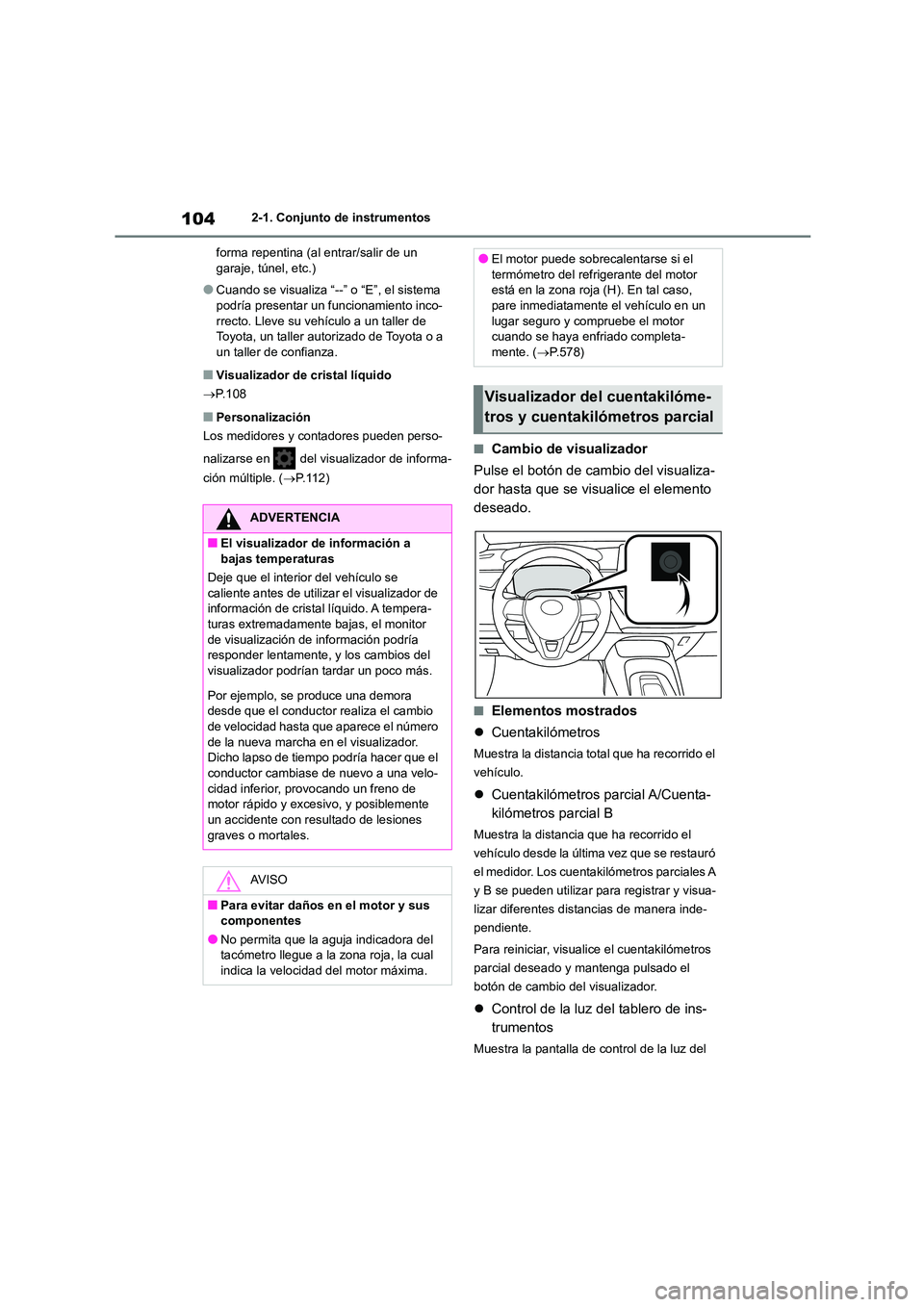

1042-1. Conjunto de instrumentos
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-
rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
■Visualizador de cristal líquido
 P.108
■Personalización
Los medidores y contadores pueden perso-
nalizarse en del vis ualizador de informa-
ción múltiple. ( P.112)
■Cambio de visualizador
Pulse el botón de cambio del visualiza-
dor hasta que se visualice el elemento
deseado.
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el
botón de cambio del visualizador.
 Control de la luz del tablero de ins-
trumentos
Muestra la pantalla de control de la luz del
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se
caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor
de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora
desde que el conductor realiza el cambio de velocidad hasta que aparece el número
de la nueva marcha en el visualizador.
Dicho lapso de tiempo podría hacer que el conductor cambiase de nuevo a una velo-
cidad inferior, provocando un freno de
motor rápido y excesivo, y posiblemente un accidente con resultado de lesiones
graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el
termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un
lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.578)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial

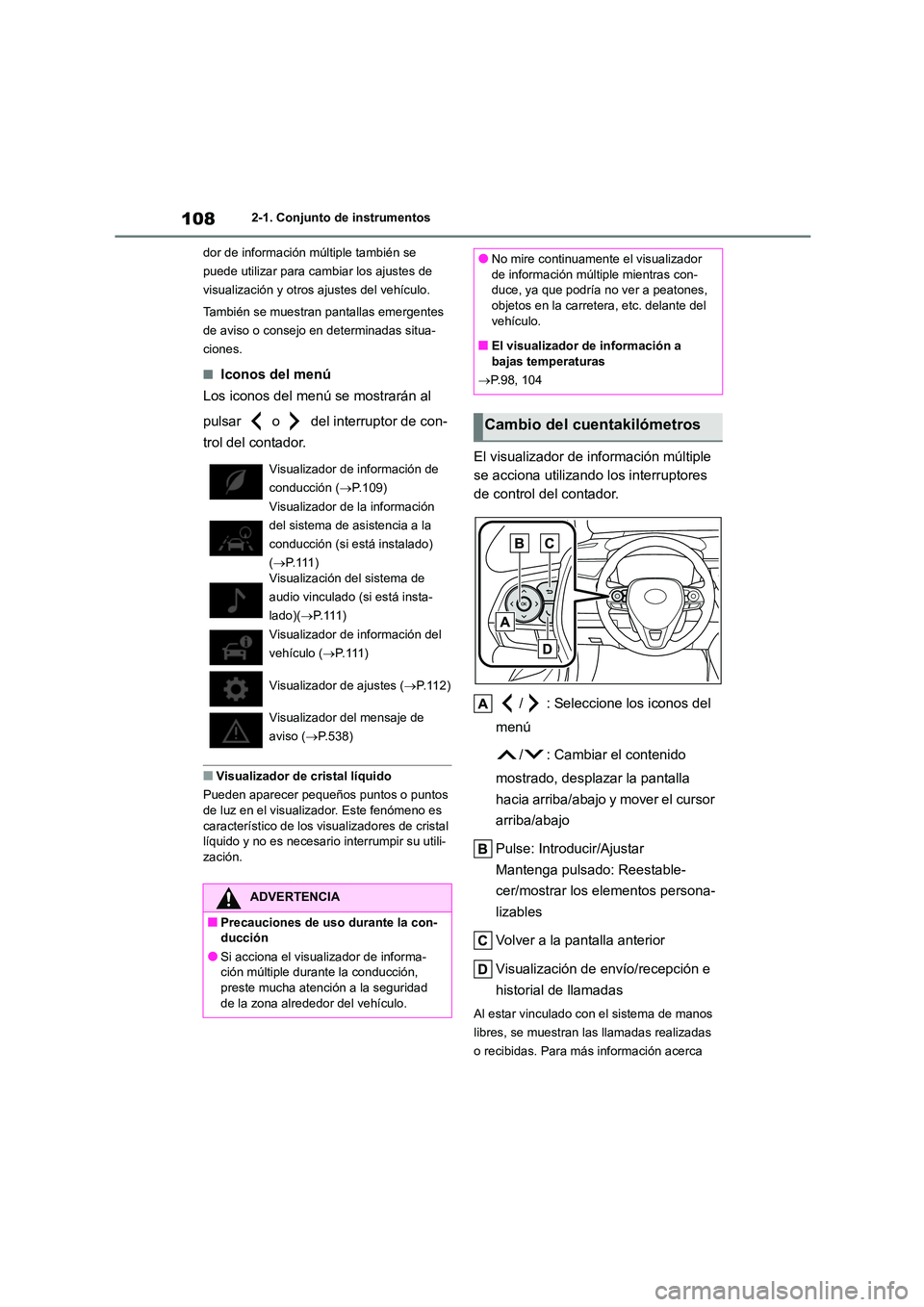

1082-1. Conjunto de instrumentos
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
■Iconos del menú
Los iconos del menú se mostrarán al
pulsar o del interruptor de con-
trol del contador.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos
de luz en el visualizador. Este fenómeno es
característico de los visualizadores de cristal líquido y no es necesario interrumpir su utili-
zación.
El visualizador de información múltiple
se acciona utilizando los interruptores
de control del contador.
/ : Seleccione los iconos del
menú
/ : Cambiar el contenido
mostrado, desplazar la pantalla
hacia arriba/abajo y mover el cursor
arriba/abajo
Pulse: Introducir/Ajustar
Mantenga pulsado: Reestable-
cer/mostrar los elementos persona-
lizables
Volver a la pantalla anterior
Visualización de envío/recepción e
historial de llamadas
Al estar vinculado con el sistema de manos
libres, se muestran las llamadas realizadas
o recibidas. Para más información acerca
Visualizador de información de
conducción ( P.109)
Visualizador de la información
del sistema de asistencia a la
conducción (si está instalado)
( P. 111 )
Visualización del sistema de
audio vinculado (si está insta-
lado)( P. 1 1 1 )
Visualizador de información del
vehículo ( P. 1 1 1 )
Visualizador de ajustes ( P. 1 1 2 )
Visualizador del mensaje de
aviso ( P.538)
ADVERTENCIA
■Precauciones de uso durante la con- ducción
●Si acciona el vis ualizador de informa- ción múltiple durante la conducción,
preste mucha atención a la seguridad
de la zona alrededor del vehículo.
●No mire continuamente el visualizador
de información múltiple mientras con-
duce, ya que podría no ver a peatones, objetos en la carretera, etc. delante del
vehículo.
■El visualizador de información a bajas temperaturas
 P.98, 104
Cambio del cuentakilómetros

109
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
del sistema de manos libres, consulte el
“Sistema de navegación y multimedia
Manual del propietario”.
■Elementos mostrados
 Visualizador del velocímetro/Autono-
mía de conducción (visualizador de
4,2 pulgadas)
 Ahorro de combustible
 Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
■Visualizador del velocíme-
tro/Autonomía de conducción
(visualizador de 4,2 pulgadas)
 Visualizador del velocímetro
 Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.

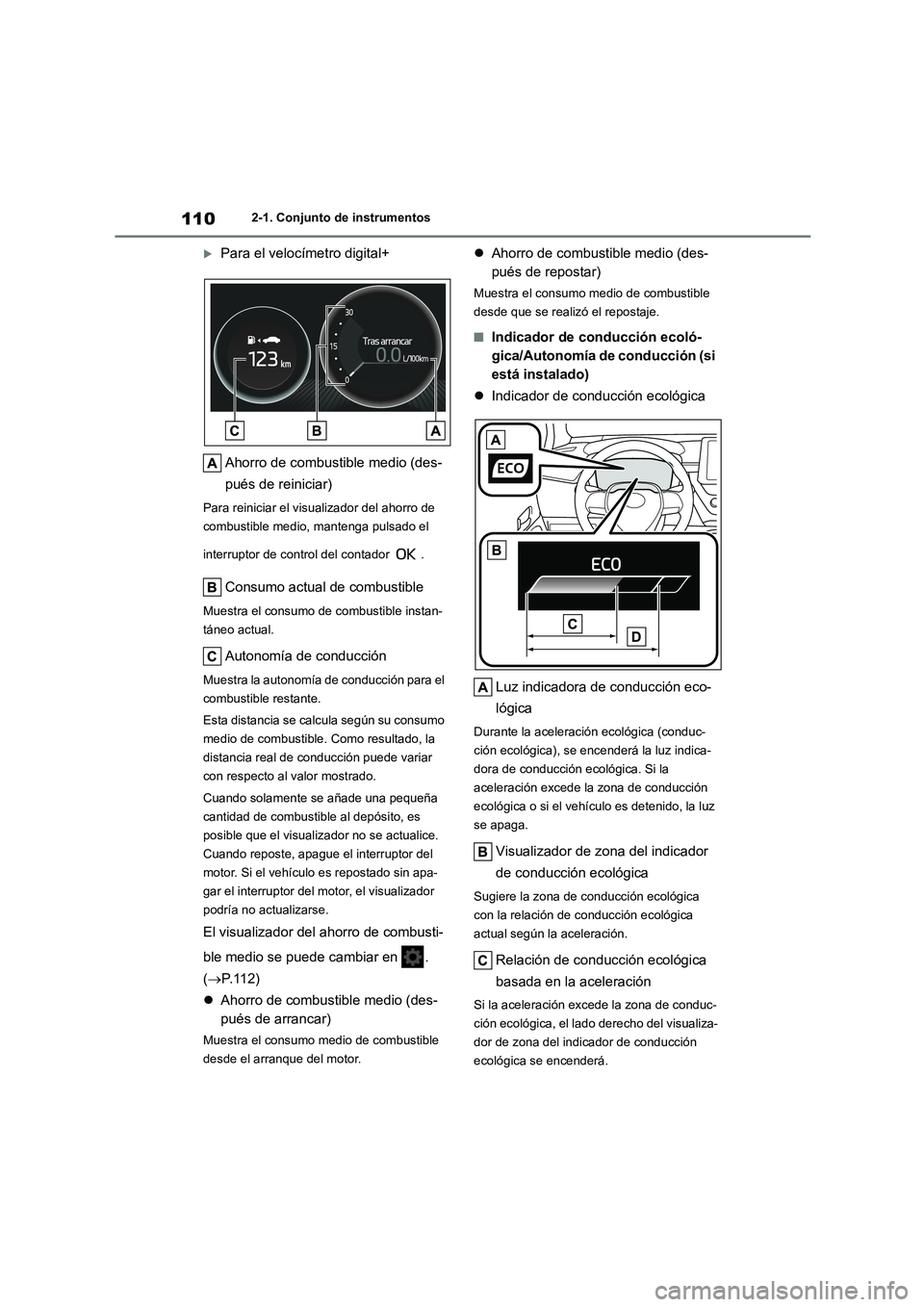

■Ahorro de combustible
Utilice los valores visualizados solo como
referencia.
Excepto para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calcula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
Contenido de la información de
conducción

1102-1. Conjunto de instrumentos
Para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
El visualizador del ahorro de combusti-
ble medio se puede cambiar en .
( P.112)
 Ahorro de combustible medio (des-
pués de arrancar)
Muestra el consumo medio de combustible
desde el arranque del motor.
 Ahorro de combustible medio (des-
pués de repostar)
Muestra el consumo medio de combustible
desde que se realizó el repostaje.
■Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
 Indicador de conducción ecológica
Luz indicadora de conducción eco-
lógica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador
de conducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual según la aceleración.
Relación de conducción ecológica
basada en la aceleración
Si la aceleración ex cede la zona de conduc-
ción ecológica, el lado derecho del visualiza-
dor de zona del indicador de conducción
ecológica se encenderá.

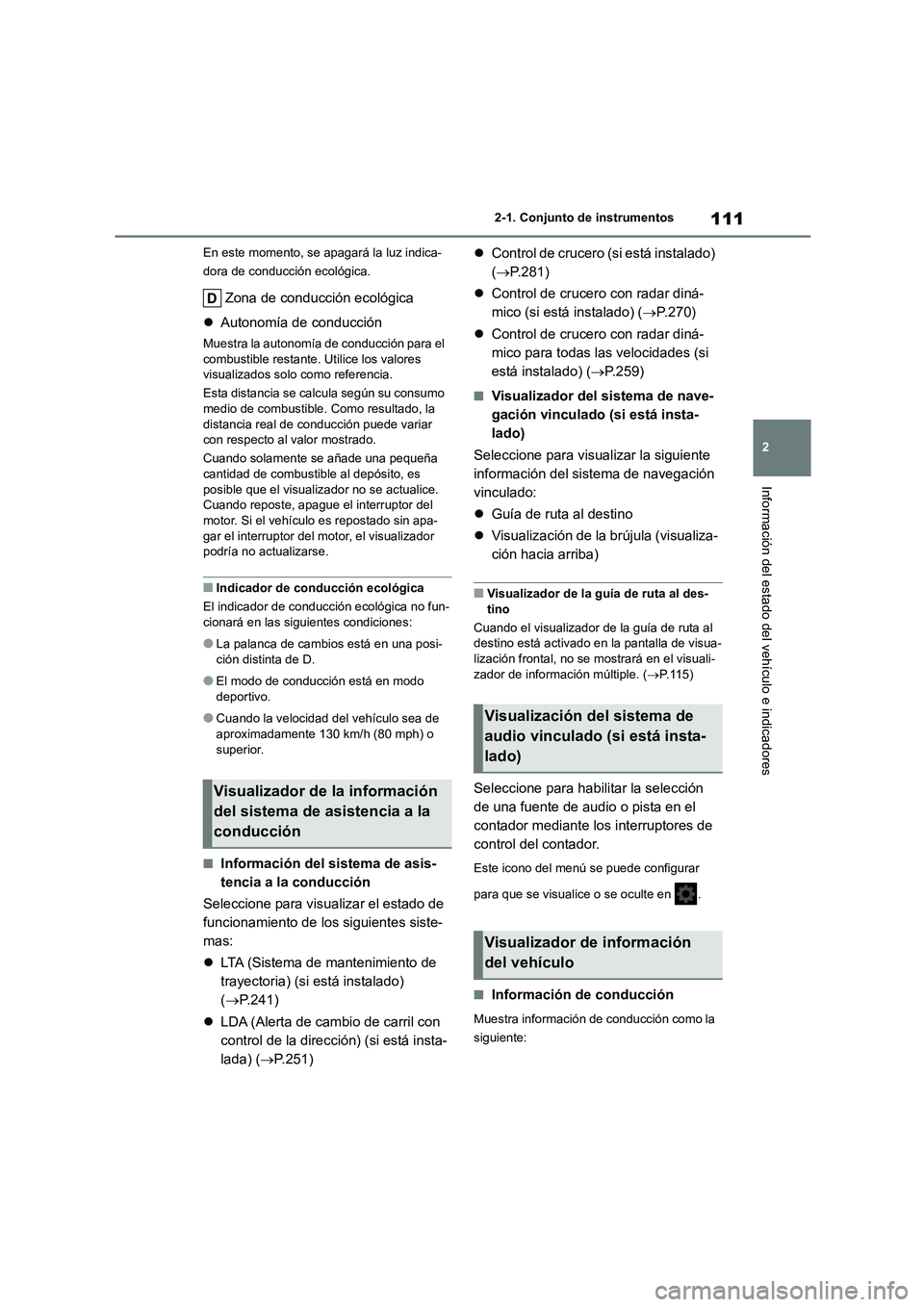

111
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
En este momento, se apagará la luz indica-
dora de conducción ecológica.
Zona de conducción ecológica
 Autonomía de conducción
Muestra la autonomía de conducción para el combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice. Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador podría no actualizarse.
■Indicador de conducción ecológica
El indicador de conduc ción ecológica no fun-
cionará en las siguientes condiciones:
●La palanca de cambios está en una posi-
ción distinta de D.
●El modo de conducción está en modo
deportivo.
●Cuando la velocidad del vehículo sea de
aproximadamente 130 km/h (80 mph) o superior.
■Información del sistema de asis-
tencia a la conducción
Seleccione para visualizar el estado de
funcionamiento de los siguientes siste-
mas:
 LTA (Sistema de mantenimiento de
trayectoria) (si está instalado)
( P.241)
 LDA (Alerta de cambio de carril con
control de la dirección) (si está insta-
lada) ( P.251)
 Control de crucero (si está instalado)
( P.281)
 Control de crucero con radar diná-
mico (si está instalado) ( P.270)
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.259)
■Visualizador del sistema de nave-
gación vinculado (si está insta-
lado)
Seleccione para visualizar la siguiente
información del sistema de navegación
vinculado:
 Guía de ruta al destino
 Visualización de la brújula (visualiza-
ción hacia arriba)
■Visualizador de la guía de ruta al des-
tino
Cuando el visualizador de la guía de ruta al
destino está activado en la pantalla de visua- lización frontal, no se mostrará en el visuali-
zador de información múltiple. ( P. 1 1 5 )
Seleccione para habilitar la selección
de una fuente de audio o pista en el
contador mediante los interruptores de
control del contador.
Este icono del menú se puede configurar
para que se visualice o se oculte en .
■Información de conducción
Muestra información de conducción como la
siguiente:
Visualizador de la información
del sistema de asistencia a la
conducción
Visualización del sistema de
audio vinculado (si está insta-
lado)
Visualizador de información
del vehículo

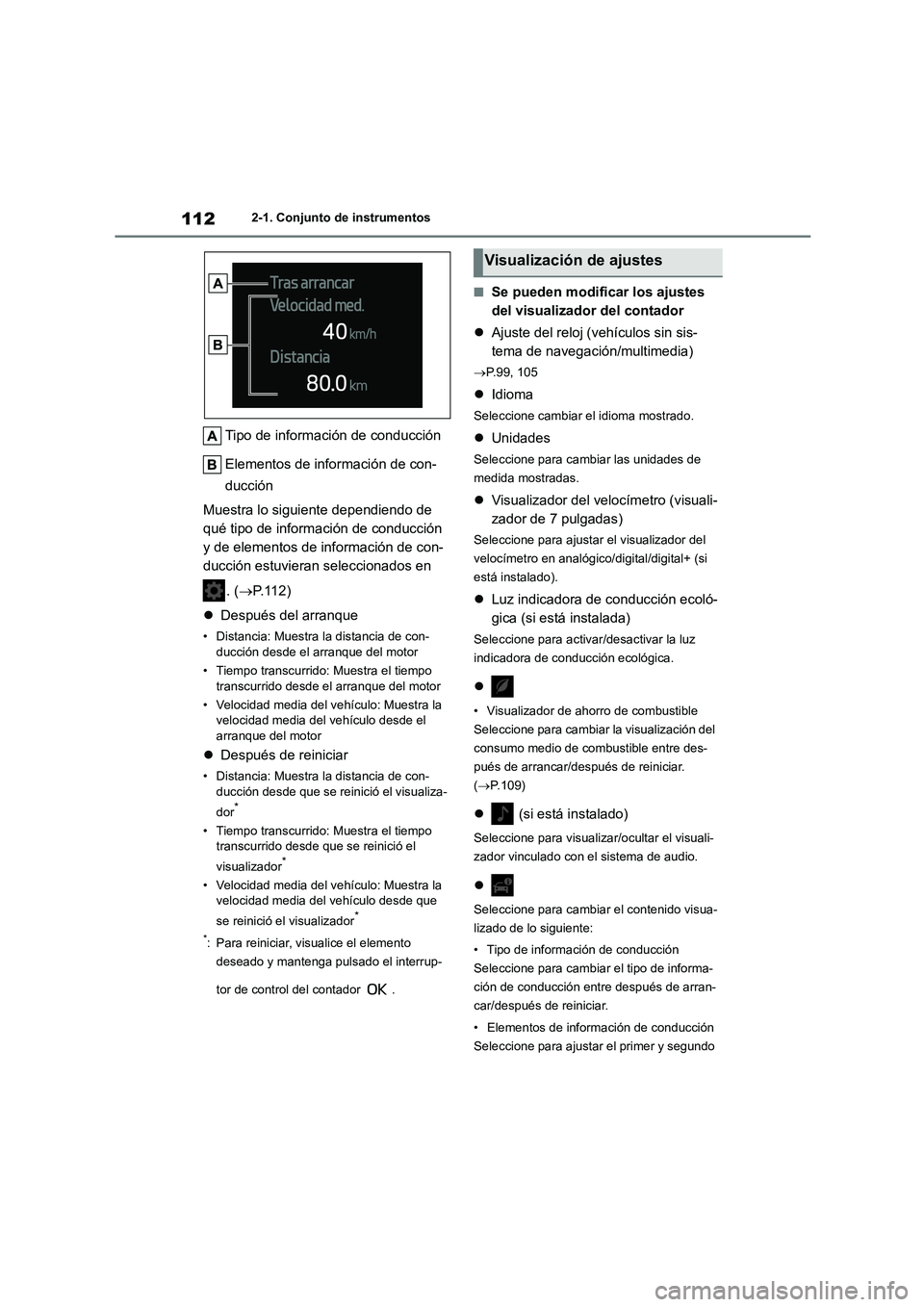

1122-1. Conjunto de instrumentos
Tipo de información de conducción
Elementos de información de con-
ducción
Muestra lo siguiente dependiendo de
qué tipo de información de conducción
y de elementos de información de con-
ducción estuvieran seleccionados en
. ( P.112)
 Después del arranque
• Distancia: Muestra la distancia de con-
ducción desde el arranque del motor
• Tiempo transcurrido: Muestra el tiempo
transcurrido desde el arranque del motor
• Velocidad media del vehículo: Muestra la velocidad media del vehículo desde el
arranque del motor
 Después de reiniciar
• Distancia: Muestra la distancia de con-
ducción desde que se reinició el visualiza-
dor*
• Tiempo transcurrido: Muestra el tiempo transcurrido desde que se reinició el
visualizador*
• Velocidad media del vehículo: Muestra la
velocidad media del vehículo desde que
se reinició el visualizador*
*: Para reiniciar, visualice el elemento
deseado y mantenga pulsado el interrup-
tor de control del contador .
■Se pueden modificar los ajustes
del visualizador del contador
 Ajuste del reloj (vehículos sin sis-
tema de navegación/multimedia)
 P.99, 105
Idioma
Seleccione cambiar el idioma mostrado.
Unidades
Seleccione para cambiar las unidades de
medida mostradas.
 Visualizador del velocímetro (visuali-
zador de 7 pulgadas)
Seleccione para ajustar el visualizador del
velocímetro en analógico/digital/digital+ (si
está instalado).
 Luz indicadora de conducción ecoló-
gica (si está instalada)
Seleccione para activar/desactivar la luz
indicadora de conduc ción ecológica.

• Visualizador de ahorro de combustible
Seleccione para cambiar la visualización del
consumo medio de combustible entre des-
pués de arrancar/después de reiniciar.
( P.109)
 (si está instalado)
Seleccione para visualizar/ocultar el visuali-
zador vinculado con el sistema de audio.

Seleccione para cambiar el contenido visua-
lizado de lo siguiente:
• Tipo de información de conducción
Seleccione para cambiar el tipo de informa-
ción de conducción entre después de arran-
car/después de reiniciar.
• Elementos de información de conducción
Seleccione para ajustar el primer y segundo
Visualización de ajustes
