4634-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L
● Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di
veicoli, motori di motociclette, freni pneumatici di veicoli pe santi, sonar di rilevamento
della distanza di altri veicoli o altri dispositivi che generan o onde ultrasoniche
● Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico
trasportato
● Se la direzione del sensore ha deviato a causa di una collisione o altri tipo di urto
● Il veicolo si sta avvicinando ad un cordolo alto o curvo
● Si guida nelle vicinanze di colonne (travi d’acciaio a H, ecc.) in parcheggi multipiano,
cantieri, ecc.
● Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o
guasto
● Se si utilizzano catene da neve, un ruotino di scorta o un kit di emergenza per la
riparazione dei pneumatici in caso di foratura
■ Personalizzazione
È possibile modificare l’impostazione del volume del cicalino.
(Caratteristiche personalizzabili: P. 787)
● Se soffia un forte vento
●Su una strada estremamente accidentata, su
un pendio, sulla ghiaia o sull’erba

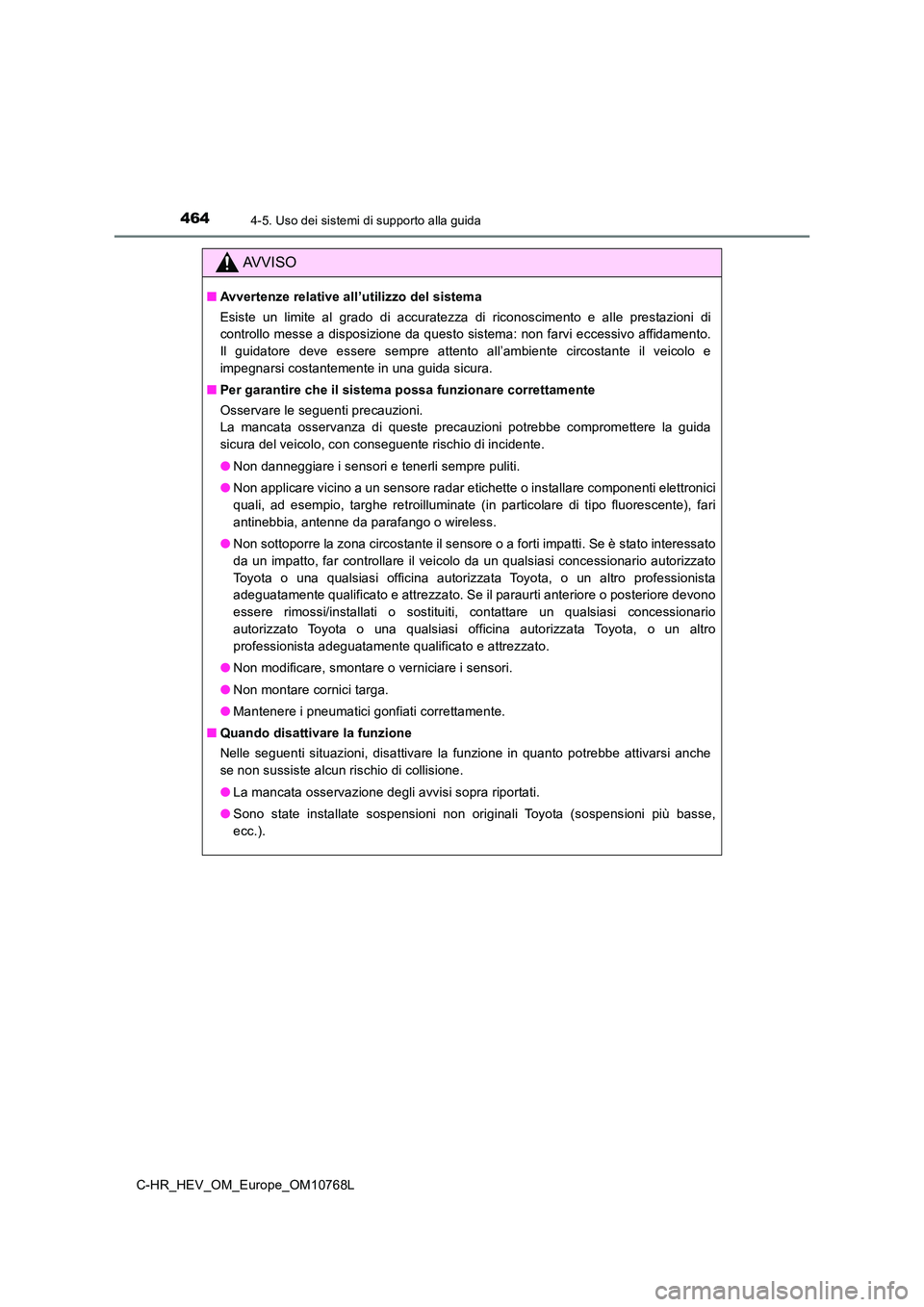

4644-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L
AVVISO
■Avvertenze relative all’utilizzo del sistema
Esiste un limite al grado di accuratezza di riconoscimento e al le prestazioni di
controllo messe a disposizione da questo sistema: non farvi ecc essivo affidamento.
Il guidatore deve essere sempre attento all’ambiente circostant e il veicolo e
impegnarsi costantemente in una guida sicura.
■ Per garantire che il sistema possa funzionare correttamente
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe compromett ere la guida
sicura del veicolo, con conseguente rischio di incidente.
● Non danneggiare i sensori e tenerli sempre puliti.
● Non applicare vicino a un sensore radar etichette o installare componenti elettronici
quali, ad esempio, targhe retroilluminate (in particolare di ti po fluorescente), fari
antinebbia, antenne da parafango o wireless.
● Non sottoporre la zona circostante il sensore o a forti impatti. Se è stato interessato
da un impatto, far controllare il veicolo da un qualsiasi conce ssionario autorizzato
Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato. Se il paraurti anterior e o posteriore devono
essere rimossi/installati o sostituiti, contattare un qualsiasi concessionario
autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro
professionista adeguatamente qualificato e attrezzato.
● Non modificare, smontare o verniciare i sensori.
● Non montare cornici targa.
● Mantenere i pneumatici gonfiati correttamente.
■ Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la funzione in quanto po trebbe attivarsi anche
se non sussiste alcun rischio di collisione.
● La mancata osservazione degli avvisi sopra riportati.
● Sono state installate sospensioni non originali Toyota (sospensioni più basse,
ecc.).

4654-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L
AVVISO
■Sensori laterali (se presenti)
Nelle seguenti situazioni, il sistema Clearance Sonar potrebbe non funzionare
normalmente e causare un incidente imprevisto. Guidare con caut ela.
● Gli ostacoli nelle aree laterali potrebbero non essere rilevati per un certo
periodo dalla partenza finché la scansione delle aree laterali non viene
completata. ( P. 461)
● Anche una volta completata la scansione delle aree laterali, ostacoli quali altri
veicoli, persone o animali in avvicinamento dai lati non posson o essere rilevati.
● Anche una volta completata la scansione delle aree laterali, gli ostacoli potrebbero
non essere rilevati a seconda della condizione dell’area circos tante il veicolo.
In quel momento, le schermate di visualizzazione dei sensori la terali (P. 4 5 4 ) s i
spengono temporaneamente.
■ Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore verso la zona dei se nsori.
La mancata osservanza di questa precauzione potrebbe provocare il
malfunzionamento dei sensori.
● Quando si utilizza un’apparecchiatura di lavaggio ad alta pressione per lavare il
veicolo, non spruzzare l’acqua direttamente sui sensori, in qua nto potrebbero poi
funzionare in modo difettoso.
● Se si effettua il lavaggio del veicolo con il vapore, non dirigere il getto di vapore
troppo vicino ai sensori, in quanto potrebbero poi funzionare i n modo difettoso.

4664-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L
RCTA (Avviso presenza veicoli nell’area
retrostante)
La funzione RCTA utilizza i sensori radar laterali posteriori d el BSM installati
dietro al paraurti posteriore. Questa funzione è destinata ad a ssistere il
guidatore nel tenere sotto controllo le aree che non sono facil mente visibili
durante la manovra in retromarcia.
Indicatori degli specchietti retrovisori esterni
Quando viene rilevato un veicolo in avvicinamento dal lato post eriore destro o
sinistro del veicolo, entrambi gli indicatori degli specchietti retrovisori esterni
lampeggiano.
Cicalino RCTA
Se viene rilevato un veicolo in avvicinamento dal lato posterio re destro o sinistro
del veicolo, entra in funzione un cicalino di avvertimento. Il cicalino, inoltre, entra in
funzione per 1 secondo circa subito dopo che si è attivata la f unzione RCTA.
Indicatore “RCTA OFF”
Si illumina quando l’allarme presenza veicoli nell’area retrostante è disattivato.
: Se presente
Breve descrizione della funzione di allarme presenza veicoli nell’area
retrostante

4674-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L
Premere “” o “” fra gli interruttori di comando e selezionare .
Premere “ ” o “” fra gli interruttori di comando e selezionare .
Premere “ ” o “” fra gli interruttori di comando e selezionare “RCTA”.
Quando si disattiva la funzione RCTA, si illumina l’indicatore “RCTA OFF”
( P. 466). (Ogni volta che si spegne l’interruttore POWER e quindi si passa
alla modalità ON, la funzione RCTA viene attivata automaticamen te.)
■Visibilità degli indicatori degli specchietti retrovisori esterni
In presenza di una forte luce solare, potrebbe risultare diffic ile vedere l’indicatore dello
specchietto retrovisore esterno.
■ Udibilità del cicalino di avvertimento RCTA
Il cicalino di avvertimento RCTA potrebbe risultare difficile d a udire in presenza di
rumori forti, quali il volume troppo alto dell’impianto audio.
■ Se viene visualizzato il messaggio “RCTA non disponibile” sul display
multifunzione
Acqua, neve, fango, ecc. potrebbero essersi accumulati nell’are a circostante il
sensore del paraurti ( P. 448).
Rimuovendo l’acqua, la neve, il fango, ecc. dalla zona circosta nte il sensore del
paraurti, questo dovrebbe riprendere a funzionare regolarmente.
Il sensore potrebbe inoltre non funzionare regolarmente in cond izioni di caldo o freddo
intenso.
■ Se viene visualizzato il messaggio “Malfunzionamento RCTA Recarsi dal
concessionario” sul display multifunzione
Il sensore potrebbe non funzionare correttamente o essere disal lineato. Far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Sensori radar posteriori laterali
 P. 4 4 8
Attivazione/disattivazione della funzione RCTA
1
2
3

4684-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L
Le funzioni RCTA quando il veicolo è in retromarcia. Esso può rilevare altri
veicoli in avvicinamento dalla parte posteriore destra o sinist ra del veicolo.
Questa funzione utilizza dei sensori radar per avvisare il guid atore della
presenza di un altro veicolo facendo lampeggiare gli indicatori degli
specchietti retrovisori esterni e azionando un cicalino.
Funzione RCTA
Veicoli in avvicinamento Aree di rilevamento
AVVISO
■ Avvertenze relative all’utilizzo del sistema
Esiste un limite al grado di accuratezza di riconoscimento e al le prestazioni di
controllo messe a disposizione da questo sistema: non farvi ecc essivo affidamento.
Il guidatore deve essere sempre attento all’ambiente circostant e e impegnarsi
costantemente in una guida sicura. (P. 451)
■ Per garantire che il sistema possa funzionare correttamente
P. 4 4 8

4704-5. Uso dei sistemi di supporto alla guida
C-HR_HEV_OM_Europe_OM10768L
■ Azzeramento del volume del cicalino
 P. 4 5 8
■ Condizioni nelle quali il sistema non rileverà alcun veicolo
La funzione RCTA non è progettata per rilevare i seguenti tipi di veicoli e/o oggetti:
● Veicoli in avvicinamento da dietro che si trovano esattamente in linea con il proprio
veicolo
● Veicoli che effettuano una manovra di retromarcia nello spazio di parcheggio
adiacente al proprio veicolo
● Guard-rail, muri, segnali stradali, veicoli parcheggiati e oggetti fissi di natura
analoga*
● Scooter, biciclette, pedoni, ecc.*
●Veicoli che si allontanano dal proprio veicolo
● Veicoli in avvicinamento dagli spazi di parcheggio adiacenti al proprio veicolo*
●La distanza tra il sensore e il veicolo in avvicinamento si riduce eccessivamente
*: A seconda delle condizioni, il veicolo e/o l’oggetto potrebbero invece essere rilevati.
■ Situazioni in cui il sistema potrebbe non funzionare correttamente
La funzione RCTA potrebbe non rilevare correttamente i veicoli nelle situazioni
seguenti:
● Quando il sensore è disallineato a causa di un forte impatto contro il sensore stesso
o la zona circostante
● Quando il sensore o la zona circostante l’area al di sopra del paraurti posteriore sono
coperti di fango, neve, ghiaccio, adesivi, ecc.
● Durante la guida su strade bagnate a causa dell’acqua residua in caso di cattivo
tempo, ad esempio pioggia battente, neve o nebbia
● Quando si avvicinano più veicoli e la distanza tra essi è molto modesta
● Quando si sta avvicinando un veicolo ad alta velocità
● Se è installata un’apparecchiatura che potrebbe ostruire un sensore, per esempio un
occhiello di traino, una protezione per il paraurti (una strisc ia di rifinitura
supplementare, ecc.), un porta biciclette o uno spazzaneve
● Veicoli che i sensori non riescono a rilevare a
causa della presenza di ostacoli

4714-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HEV_OM_Europe_OM10768L
● Quando si traina un rimorchio
● Qualora vi sia una differenza notevole di altezza tra il vostro veicolo e quella del
veicolo che entra nell’area di rilevazione
● Un sensore o l’area attorno a questo è estremamente calda o fredda
● Se le sospensioni sono state modificate o se sono stati installati pneumatici di una
misura diversa da quella specificata
● Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico
trasportato
● Durante la retromarcia in pendenza con un
improvviso cambiamento di pendenza
● Uscendo da un parcheggio con un’elevata
angolazione
● Se si sterza eseguendo una retromarcia
