Porucha na cestě
Výstražný trojúhelník
Toto reflexní rozkládací zařízení je třeba umístit
na straně vozovky v případě poruchy nebo
poškození vozidla.
Před vystoupením z vozidla
Zapněte výstražná světla, nasaďte si
bezpečnostní vestu a pak složte a umístěte
trojúhelník.
Ukládání
K dispozici je přihrádka v úložné schránce pod
kobercem v zavazadlovém prostoru.
Složení a umístění
trojúhelníku


Pro verze vybavené trojúhelníkem z výroby viz
ilustraci výše.
U ostatních verzí se řiďte pokyny pro montáž
dodanými spolu s trojúhelníkem.
► Umístěte výstražný trojúhelník za vozidlo a
dodržujte přitom místně platné předpisy .
Sada nářadí
Sada nářadí dodaného s vozidlem.
Obsah sady závisí na výbavě vozidla:
–

Sada pro dočasnou opravu pneumatiky
.
–

Rezervní kolo.
Toto nářadí je určeno konkrétně pro vaše vozidlo a dle výbavy vozidla se může
lišit.
Nepoužívejte jej k jiným účelům.
Přístup k nářadí

Sada nářadí je uložena pod podlážkou
zavazadlového prostoru.
Přístup získáte takto:
►

Otevřete zavazadlový prostor
.
►

Odklopte
vyklápěcí kobereček zavazadlového
prostoru zatažením za jeho rukojeť do plně
otevřené polohy.
Se sadou pro dočasnou opravu
pneumatiky


S rezervním kolem

Zvedák smí být používán pouze k
výměně kola s poškozenou pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s vozidlem.
Pokud není vozidlo vybaveno originálním
zvedákem, obraťte se na dealera PEUGEOT
nebo na kvalifikovaný servis, aby vám dodali
správný zvedák schválený výrobcem.

171
Porucha na cestě
8Zvedák odpovídá předpisům EU stanoveným
ve směrnici 2006/42/ES o strojních
zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Seznam nářadí

1. Klín pro zajištění vozidla (v závislosti na
výbavě)
2. Nástrčný klíč na bezpečnostní šrouby
(umístěný v odkládací skříňce spolujezdce)
(v
závislosti na výbavě)
Slouží k
přizpůsobení klíče na šrouby kol pro
speciální bezpečnostní šrouby.
3. Snímatelné tažné oko
Více informací o tažení vozidla a použití
snímatelného tažného oka viz příslušná kapitola.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky


4. 12V kompresor se zásobníkem těsnicí
hmoty a
samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Více informací o
sadě pro dočasnou opravu
propíchnuté pneumatiky najdete v
příslušné
kapitole.
Vozidla s rezervním kolem

5. Klíč na šrouby kol
Slouží k
demontáži šroubů kola.
6. Zvedák s
integrovanou klikou
Slouží ke zvedání vozidla.
7. Nástroj k
demontáži krytek šroubů kola
(v
závislosti na výbavě)
Slouží k
demontáži ozdobných krytů
ocelových kol nebo středového krytu šroubů
litých kol.
Další informace o rezervním kole viz příslušná
kapitola.
Sada pro dočasnou
opravu pneumatiky
Názorná videa najdete na tomto odkazu:
http://q-r.to/bagGl9
Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Elektrický systém vozidla umožňuje
připojení kompresoru ke 12V napájecímu

175
Porucha na cestě
8Výběrem režimu P na automatické
převodovce zablokujte kola, zatáhněte
parkovací brzdu (pokud není nastavená do
automatického režimu) a
vypněte zapalování.
Zkontrolujte, že se rozsvítila kontrolka
zatažení parkovací brzdy na přístrojové
desce.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Kolo s ozdobným krytem
Před demontáží kola nejprve sejměte
ozdobný kryt zatažením oběma rukama za
jedno z
horních ramen.
Po zpětné montáži kola nasaďte ozdobný
kryt kola tak, že zarovnáte jeho otvor
s

ventilkem a zatlačíte kryt na místo po jeho
celém okraji pomocí dlaně.




– Pokud je vozidlo vybaveno ocelovými koly ,
sejměte ozdobný kryt.
–

Pokud je vozidlo vybaveno slitinovými koly
,
sejměte centrální kryt šroubů kol pomocí
nástroje 7.
–

Je-li tak vozidlo vybaveno, nasaďte nástrčku
bezpečnostního šroubu kol 2

na klíč na šrouby
kol 5 a povolte bezpečnostní šroub.
–

Ostatní šrouby povolujte pouze klíčem na
šrouby kol

5.
Na nástrčku bezpečnostního šroubu kol
nikdy nepoužívejte nárazový klíč.


► Patku zvedáku 6 položte na zem a ujistěte
se, že se nachází přímo pod předním (A) nebo
zadním
(B) zvedacím bodem vyznačeným
na podvozku (podle toho, který je blíže
vyměňovanému kolu).


► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B.
Styčná plocha pro zvedák

A
nebo B na vozidle
musí být správně umístěna ve středové části
hlavy zvedáku.

176
Porucha na cestě
► Zvedněte vozidlo tak, aby byl mezi kolem
a zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo zhroucení
zvedáku – nebezpečí zranění!
Dbejte na to, abyste zvedák umístili přesně v
některém ze zvedacích bodů

A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy na
vozidle. V
opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!


► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno slitinovými koly,
nebudou podložky A v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude přidržováno na místě kónickou kontaktní
plochou B jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou, co nejvíce půjde.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol


5
s nasazenou
bezpečnostní hlavicí

2
. ►

Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5
.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.


► Dotáhněte bezpečnostní šroub klíčem
na šrouby kol 5 s nasazenou bezpečnostní
hlavicí
2.
►

Dotáhněte ostatní šrouby samotným klíčem
na šrouby kol 5

.
►

Namontujte krytky na všechny šrouby
(v

závislosti na výbavě).
►

Uložte nářadí.

215

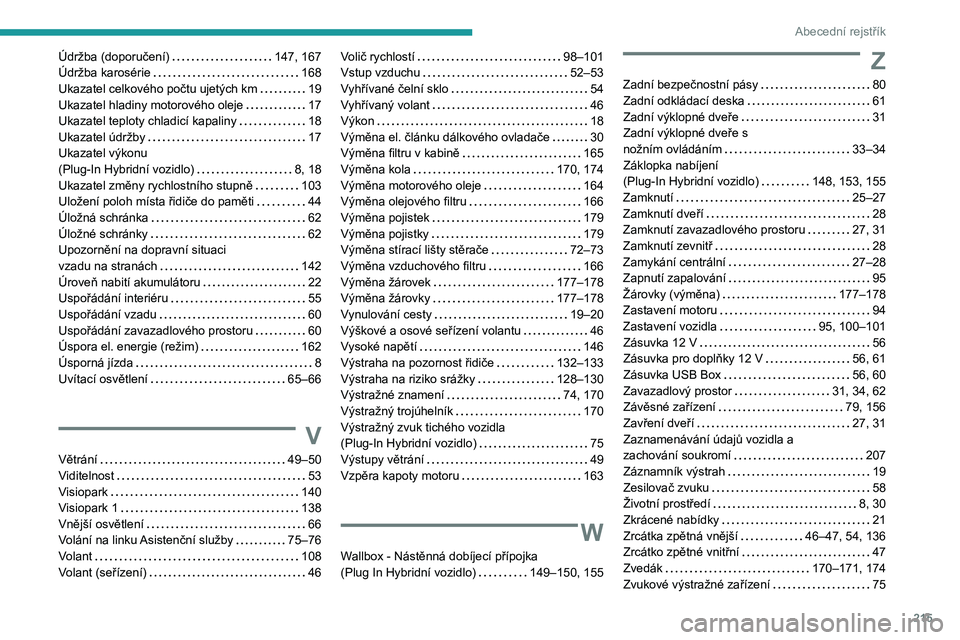

Abecední rejstřík
