2023 PEUGEOT 408 ESP

11
Instrumentos del salpicadero

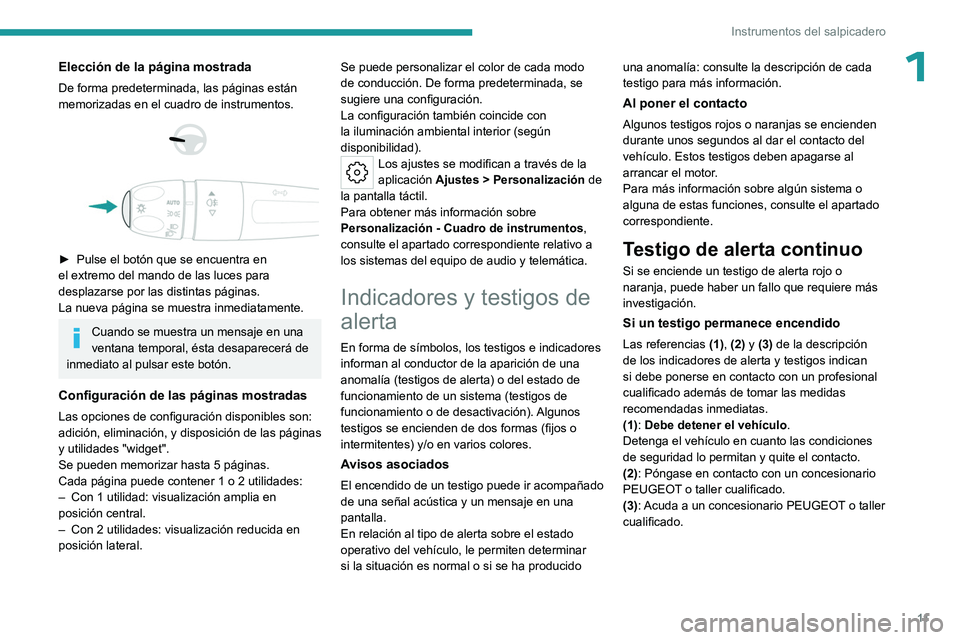

1Elección de la página mostrada
De forma predeterminada, las páginas están
memorizadas en el cuadro de instrumentos.




► Pulse el botón que se encuentra en
el extremo del mando de las luces para
desplazarse por las distintas páginas.
La nueva página se muestra inmediatamente.
Cuando se muestra un mensaje en una
ventana temporal, ésta desaparecerá de
inmediato al pulsar este botón.
Configuración de las páginas mostradas
Las opciones de configuración disponibles son:
adición, eliminación, y disposición de las páginas
y utilidades "widget".
Se pueden memorizar hasta 5 páginas.
Cada página puede contener 1 o 2 utilidades:
–

Con 1 utilidad: visualización amplia en
posición central.
–


Con 2 utilidades: visualización reducida en
posición lateral. Se puede personalizar el color de cada modo
de conducción. De forma predeterminada, se
sugiere una configuración.
La configuración también coincide con
la iluminación ambiental interior (según
disponibilidad).
Los ajustes se modifican a través de la
aplicación
Ajustes > Personalización de
la pantalla táctil.
Para obtener más información sobre
Personalización - Cuadro de instrumentos ,
consulte el apartado correspondiente relativo a
los sistemas del equipo de audio y telemática.
Indicadores y testigos de
alerta
En forma de símbolos, los testigos e indicadores
informan al conductor de la aparición de una
anomalía (testigos de alerta) o del estado de
funcionamiento de un sistema (testigos de
funcionamiento o de desactivación). Algunos
testigos se encienden de dos formas (fijos o
intermitentes) y/o en varios colores.
Avisos asociados
El encendido de un testigo puede ir acompañado
de una señal acústica y un mensaje en una
pantalla.
En relación al tipo de alerta sobre el estado
operativo del vehículo, le permiten determinar
si la situación es normal o si se ha producido una anomalía: consulte la descripción de cada
testigo para más información.
Al poner el contacto
Algunos testigos rojos o naranjas se encienden
durante unos segundos al dar el contacto del
vehículo. Estos testigos deben apagarse al
arrancar el motor.
Para más información sobre algún sistema o
alguna de estas funciones, consulte el apartado
correspondiente.
Testigo de alerta continuo
Si se enciende un testigo de alerta rojo o
naranja, puede haber un fallo que requiere más
investigación.
Si un testigo permanece encendido
Las referencias
(1), (2) y (3) de la descripción
de los indicadores de alerta y testigos indican
si debe ponerse en contacto con un profesional
cualificado además de tomar las medidas
recomendadas inmediatas.
(1): Debe detener el vehículo.
Detenga el vehículo en cuanto las condiciones
de seguridad lo permitan y quite el contacto.
(2): Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
(3): Acuda a un concesionario PEUGEOT o taller
cualificado.

12
Instrumentos del salpicadero

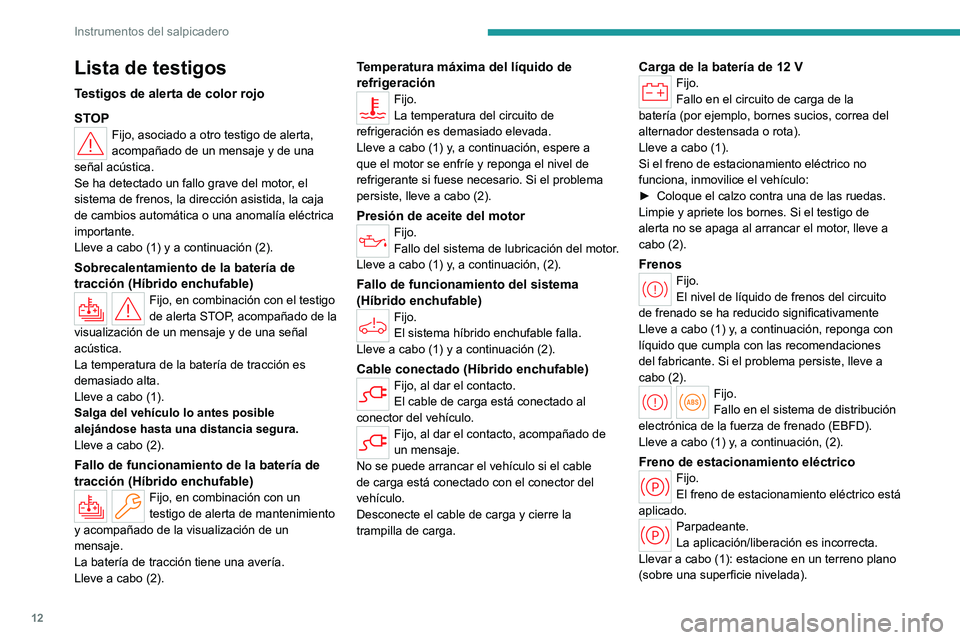

Lista de testigos
Testigos de alerta de color rojo
STOP
Fijo, asociado a otro testigo de alerta,
acompañado de un mensaje y de una
señal acústica.
Se ha detectado un fallo grave del motor, el
sistema de frenos, la dirección asistida, la caja
de cambios automática o una anomalía eléctrica
importante.
Lleve a cabo (1) y a continuación (2).
Sobrecalentamiento de la batería de
tracción (Híbrido enchufable)
Fijo, en combinación con el testigo
de alerta STOP, acompañado de la
visualización de un mensaje y de una señal
acústica.
La temperatura de la batería de tracción es
demasiado alta.
Lleve a cabo (1).
Salga del vehículo lo antes posible
alejándose hasta una distancia segura.
Lleve a cabo (2).
Fallo de funcionamiento de la batería de
tracción (Híbrido enchufable)
Fijo, en combinación con un
testigo de alerta de mantenimiento
y acompañado de la visualización de un
mensaje.
La batería de tracción tiene una avería.
Lleve a cabo (2).
Temperatura máxima del líquido de
refrigeración
Fijo.
La temperatura del circuito de
refrigeración es demasiado elevada.
Lleve a cabo (1) y, a continuación, espere a
que el motor se enfríe y reponga el nivel de
refrigerante si fuese necesario. Si el problema
persiste, lleve a cabo (2).
Presión de aceite del motorFijo.
Fallo del sistema de lubricación del motor.
Lleve a cabo (1) y, a continuación, (2).
Fallo de funcionamiento del sistema
(Híbrido enchufable)
Fijo.
El sistema híbrido enchufable falla.
Lleve a cabo (1) y a continuación (2).
Cable conectado (Híbrido enchufable)Fijo, al dar el contacto.
El cable de carga está conectado al
conector del vehículo.
Fijo, al dar el contacto, acompañado de
un mensaje.
No se puede arrancar el vehículo si el cable
de carga está conectado con el conector del
vehículo.
Desconecte el cable de carga y cierre la
trampilla de carga.
Carga de la batería de 12 VFijo.
Fallo en el circuito de carga de la
batería (por ejemplo, bornes sucios, correa del
alternador
destensada o rota).
Lleve a cabo (1).
Si el freno de estacionamiento eléctrico no
funciona, inmovilice el vehículo:
►

Coloque el calzo contra una de las ruedas.
Limpie y apriete los bornes. Si el testigo de
alerta no se apaga al arrancar el motor

, lleve a
cabo (2).
FrenosFijo.
El nivel de líquido de frenos del circuito
de frenado se ha reducido significativamente

Lleve a cabo (1) y

, a continuación, reponga con
líquido que cumpla con las recomendaciones
del fabricante. Si el problema persiste, lleve a
cabo (2).
Fijo.
Fallo en el sistema de distribución
electrónica de la fuerza de frenado
(EBFD).
Lleve a cabo (1) y, a continuación, (2).
Freno de estacionamiento eléctricoFijo.
El freno de estacionamiento eléctrico está
aplicado.
Parpadeante.
La aplicación/liberación es incorrecta.
Llevar a cabo (1): estacione en un terreno plano
(sobre una superficie nivelada).

13
Instrumentos del salpicadero

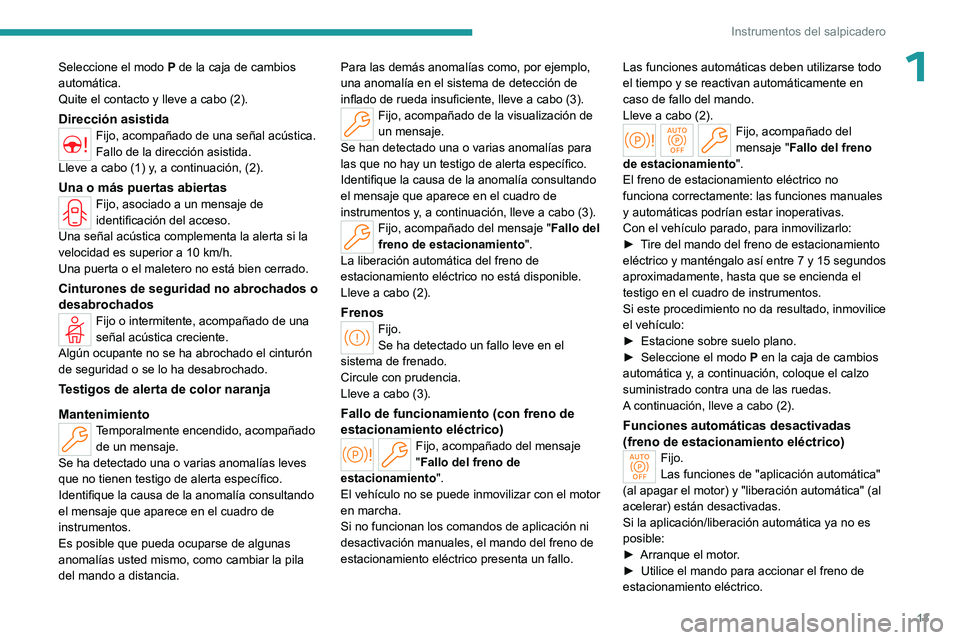

1Seleccione el modo P de la caja de cambios
automática.
Quite el contacto y lleve a cabo (2).
Dirección asistidaFijo, acompañado de una señal acústica.
Fallo de la dirección asistida.
Lleve a cabo (1) y, a continuación, (2).
Una o más puertas abiertasFijo, asociado a un mensaje de
identificación del acceso.
Una señal acústica complementa la alerta si la
velocidad es superior a 10
km/h.
Una puerta o el maletero no está bien cerrado.
Cinturones de seguridad no abrochados o
desabrochados
Fijo o intermitente, acompañado de una
señal acústica creciente.
Algún ocupante no se ha abrochado el cinturón
de seguridad o se lo ha desabrochado.
Testigos de alerta de color naranja
Mantenimiento
Temporalmente encendido, acompañado de un mensaje.
Se ha detectado una o varias anomalías leves
que no tienen testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos.
Es posible que pueda ocuparse de algunas
anomalías usted mismo, como cambiar la pila
del mando a distancia. Para las demás anomalías como, por ejemplo,
una anomalía en el sistema de detección de
inflado de rueda insuficiente, lleve a cabo (3).
Fijo, acompañado de la visualización de
un mensaje.
Se han detectado una o varias anomalías para
las que no hay un testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos y, a continuación, lleve a cabo (3).
Fijo, acompañado del mensaje " Fallo del
freno de estacionamiento".
La liberación automática del freno de
estacionamiento eléctrico no está disponible.
Lleve a cabo (2).
FrenosFijo.
Se ha detectado un fallo leve en el
sistema de frenado.
Circule con prudencia.
Lleve a cabo (3).
Fallo de funcionamiento (con freno de
estacionamiento eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El vehículo no se puede inmovilizar con el motor
en marcha.
Si no funcionan los comandos de aplicación ni
desactivación manuales, el mando del freno de
estacionamiento eléctrico presenta un fallo. Las funciones automáticas deben utilizarse todo
el tiempo y se reactivan automáticamente en
caso de fallo del mando.
Lleve a cabo (2).
Fijo, acompañado del
mensaje "
Fallo del freno
de estacionamiento".
El freno de estacionamiento eléctrico no
funciona correctamente: las funciones manuales
y automáticas podrían estar inoperativas.
Con el vehículo parado, para inmovilizarlo:
►

T

ire del mando del freno de estacionamiento
eléctrico y manténgalo así entre 7 y 15
segundos
aproximadamente, hasta que se encienda el
testigo en el cuadro de instrumentos.
Si este procedimiento no da resultado, inmovilice
el vehículo:
►

Estacione sobre suelo plano.
►


Seleccione el modo

P
en la caja de cambios
automática y, a continuación, coloque el calzo
suministrado contra una de las ruedas.
A continuación, lleve a cabo (2).
Funciones automáticas desactivadas
(freno de estacionamiento eléctrico)
Fijo.
Las funciones de "aplicación automática"
(al apagar el motor) y "liberación automática" (al
acelerar) están desactivadas.
Si la aplicación/liberación automática ya no es
posible:
►

Arranque el motor
.
►

Utilice el mando para accionar el freno de
estacionamiento eléctrico.

14
Instrumentos del salpicadero
► Suelte completamente el pedal del freno.
► Mantenga el mando presionado en el sentido
de liberación entre 10 y 15
segundos.
►

Suelte el mando.
►


Mantenga pisado el pedal del freno.
►


T
ire del mando en el sentido de
accionamiento durante 2 segundos.
►

Suelte el mando y el pedal del freno.
Sistema antibloqueo de frenos (ABS)Fijo.
Fallo del sistema de frenos antibloqueo.
El vehículo conserva un frenada convencional.
Circule con prudencia a velocidad moderada y, a
continuación, lleve a cabo (3).
Dirección asistidaFijo.
Se ha detectado un fallo leve de la
dirección asistida.
Conduzca con cuidado a velocidad moderada y,
a continuación, lleve a cabo (3).
Sistema de autodiagnóstico del motorParpadeante.
Fallo del sistema de gestión del motor.
Existe el riesgo de que el catalizador se
destruya.
Debe llevar a cabo (2).
Fijo.
Fallo del sistema de control de emisiones.
El testigo de alerta debe apagarse al arrancar
el motor.
Lleve a cabo (3) inmediatamente.
Control dinámico de estabilidad (DSC)/
Antideslizamiento de las ruedas (ASR)
Fijo.
La función está desactivada.
El sistema DSC/ASR se vuelve a activar
automáticamente al volver a arrancar el
vehículo, con una velocidad superior a 50
km/h
aproximadamente.
Con una velocidad inferior a 50
km/h, se puede
volver a activar manualmente.
Control dinámico de estabilidad (DSC) /
Antideslizamiento de las ruedas (ASR)
Parpadeante.
La regulación del sistema DSC/ASR se
activa en el caso de pérdida de adherencia o de
la trayectoria.
Fijo.
Fallo del sistema DSC/ASR.
Lleve a cabo (3).
Fallo de funcionamiento del freno de
emergencia (con freno de estacionamiento
eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El freno de emergencia no proporciona un
rendimiento óptimo.
Si la desactivación automática no está
disponible, use la desactivación manual o lleve
a cabo (3).
Ayuda al arranque en pendienteFijo, acompañado del mensaje
"Fallo en el sistema
antiretroceso".
El sistema presenta un fallo.
Lleve a cabo (3).
Post Collision Safety BrakeFijo, asociado a un testigo
de alerta de mantenimiento,
acompañado de la visualización de un mensaje
y de una señal acústica.
El sistema presenta un fallo.
Lleve a cabo (3) rápidamente.
Inflado insuficienteFijo.
La presión de una o varias ruedas es
insuficiente.
Controle la presión de los neumáticos lo antes
posible.
Reinicialice el sistema de detección después de
ajustar la presión.
Testigo de inflado insuficiente intermitente y luego fijo, y testigo
de servicio fijo.
El sistema de control de la presión de los
neumáticos presenta una anomalía.
La detección de inflado insuficiente ya no se
controla.
Compruebe las presiones lo antes posible y lleve
a cabo (3.)

15
Instrumentos del salpicadero
1Ayuda al estacionamientoFijo, acompañado de un mensaje en
pantalla y una señal acústica.
El sistema está desactivado.
Fijo, asociado a un testigo de
alerta de mantenimiento,
acompañado de la visualización de un mensaje
y de una señal acústica.
El sistema presenta un fallo.
Lleve a cabo (3).
Capó activoFijo, acompañado de la visualización de
un mensaje.
El capó activo ha sido activado.
No toque el capó.
Llame a un proveedor de servicio de asistencia
en carretera y lleve a cabo (3) mientras circula
sin superar 30 km/h.
AirbagsFijo, asociado a un testigo de
alerta de mantenimiento y
acompañado de la visualización de un mensaje.
Fallo de uno de los airbags o de los pretensores
pirotécnicos de los cinturones de seguridad.
Lleve a cabo (3).
Airbag frontal del acompañante (ON)Fijo.
El airbag del acompañante está activado.
El mando está en la posición " ON".
En este caso, no instale una silla infantil
de espaldas al sentido de la marcha en el asiento del acompañante, ya que existe el
riesgo de que se produzcan lesiones graves.
Airbag frontal del acompañante (OFF)Fijo.
El airbag frontal del acompañante está
desactivado.
El mando está en la posición " OFF".
Es posible instalar un asiento para niño en la
dirección contraria al sentido de la marcha a
menos que haya un fallo en los airbags (testigo
de alerta de airbags encendido).
Reserva de carburanteFijo, acompañado de una señal acústica
y un mensaje.
La primera vez que se enciende, la cantidad de
carburante que queda en el depósito es de unos
6 litros (reserva).
Hasta que se reponga el nivel de carburante,
esta alerta se repetirá cada vez que se dé el
contacto, con un incremento de frecuencia a
medida que el nivel de carburante baje y se
aproxime a cero.
Reposte rápidamente carburante para evitar que
se agote.
No conduzca nunca hasta vaciar por
completo el depósito , puesto que puede dañar
el sistema anticontaminación y el de inyección.
Alerta de riesgo de colisión/Active Safety
Brake
Fijo, acompañado de la visualización de
un mensaje.
El sistema se ha desactivado a través de la
pantalla táctil.
Parpadeante.
El sistema se activa y frena
momentáneamente el vehículo para reducir
la velocidad de colisión con el vehículo que le
precede.
Para obtener más información, consulte el
apartado Conducción .
Fijo, acompañado de un mensaje y una
señal acústica.
El sistema presenta un fallo.
Lleve a cabo (3).
Fijo.
El sistema presenta un fallo.
Si se encienden estos testigos después de parar
el motor y a continuación arrancarlo de nuevo,
lleve a cabo (3).
Fijo.
El sistema se desactiva
temporalmente porque se ha detectado la
presencia del conductor, del acompañante
o de ambos (según versión) pero el cinturón
correspondiente no está abrochado.
Alerta activa de cambio involuntario de
carril
Fijo.
El sistema se ha desactivado
automáticamente o se ha dejado en espera.

18
Instrumentos del salpicadero

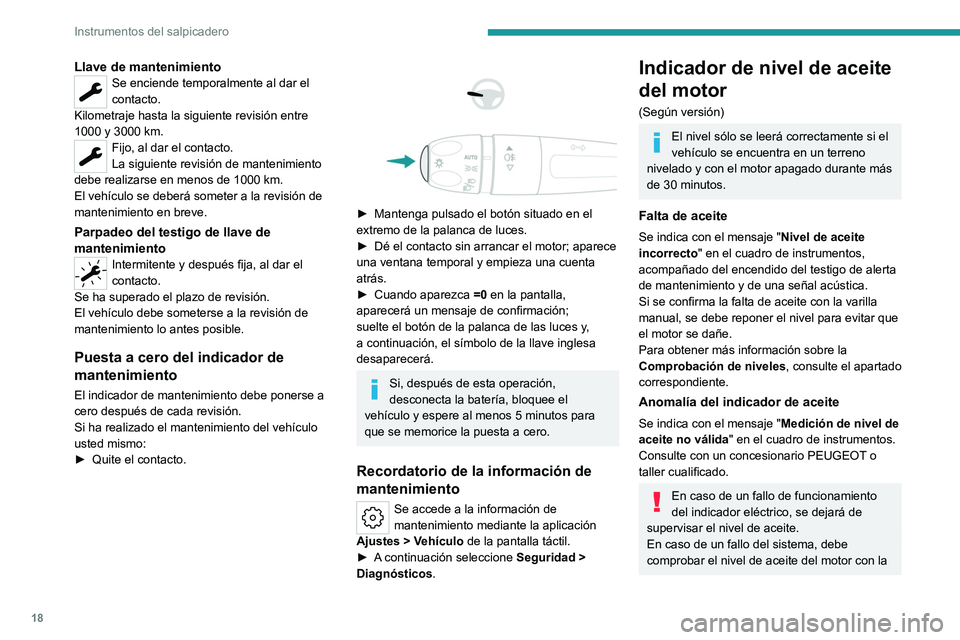

Llave de mantenimientoSe enciende temporalmente al dar el
contacto.
Kilometraje hasta la siguiente revisión entre
1000 y 3000 km.
Fijo, al dar el contacto.
La siguiente revisión de mantenimiento
debe realizarse en menos de 1000 km.
El vehículo se deberá someter a la revisión de
mantenimiento en breve.
Parpadeo del testigo de llave de
mantenimiento
Intermitente y después fija, al dar el
contacto.
Se ha superado el plazo de revisión.
El vehículo debe someterse a la revisión de
mantenimiento lo antes posible.
Puesta a cero del indicador de
mantenimiento
El indicador de mantenimiento debe ponerse a
cero después de cada revisión.
Si ha realizado el mantenimiento del vehículo
usted mismo:
►

Quite el contacto.




► Mantenga pulsado el botón situado en el
extremo de la palanca de luces.
►

Dé el contacto sin arrancar el motor; aparece
una ventana temporal y empieza una cuenta
atrás.
►


Cuando aparezca =0

en la pantalla,
aparecerá un mensaje de confirmación;
suelte el botón de la palanca de las luces y,
a continuación, el símbolo de la llave inglesa
desaparecerá.
Si, después de esta operación,
desconecta la batería, bloquee el
vehículo y espere al menos 5 minutos para
que se memorice la puesta a cero.
Recordatorio de la información de
mantenimiento
Se accede a la información de
mantenimiento mediante la aplicación
Ajustes
> Vehículo de la pantalla táctil.
►

A

continuación seleccione Seguridad
>
Diagnósticos.
Indicador de nivel de aceite
del motor
(Según versión)
El nivel sólo se leerá correctamente si el
vehículo se encuentra en un terreno
nivelado y con el motor apagado durante más
de 30 minutos.
Falta de aceite
Se indica con el mensaje " Nivel de aceite
incorrecto" en el cuadro de instrumentos,
acompañado del encendido del testigo de alerta
de mantenimiento y de una señal acústica.
Si se confirma la falta de aceite con la varilla
manual, se debe reponer el nivel para evitar que
el motor se dañe.
Para obtener más información sobre la
Comprobación de niveles , consulte el apartado
correspondiente.
Anomalía del indicador de aceite
Se indica con el mensaje " Medición de nivel de
aceite no válida" en el cuadro de instrumentos.
Consulte con un concesionario PEUGEOT o
taller cualificado.
En caso de un fallo de funcionamiento
del indicador eléctrico, se dejará de
supervisar el nivel de aceite.
En caso de un fallo del sistema, debe
comprobar el nivel de aceite del motor con la

19
Instrumentos del salpicadero
1varilla manual situada en el compartimento
del motor.
Para más información relativa a la
Comprobación de los niveles, consulte el
apartado correspondiente.

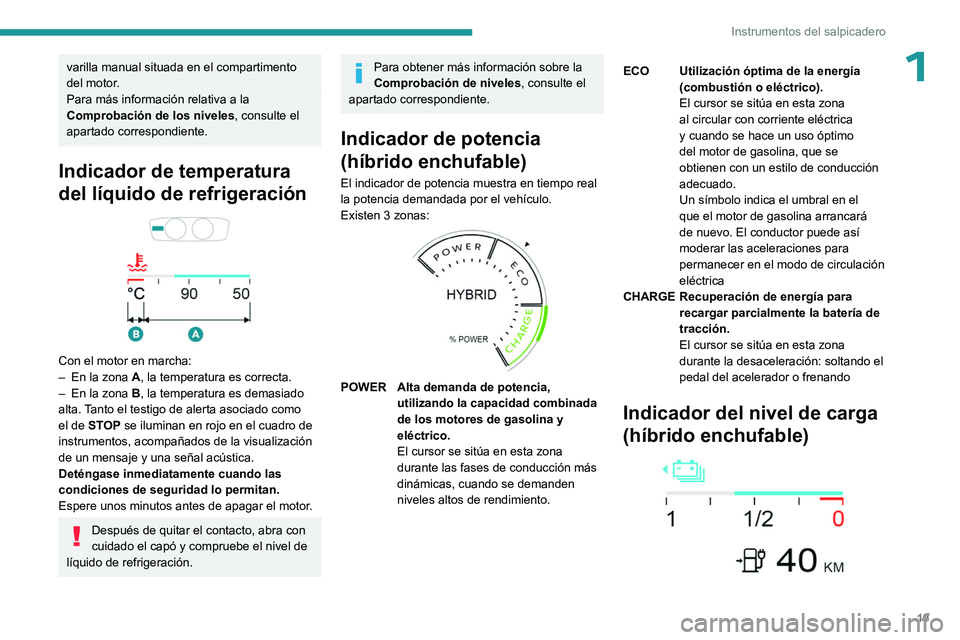

Indicador de temperatura
del líquido de refrigeración


Con el motor en marcha:
– En la zona A, la temperatura es correcta.
–

En la zona
B, la temperatura es demasiado
alta. Tanto el testigo de alerta asociado como
el de STOP se iluminan en rojo en el cuadro de
instrumentos, acompañados de la visualización
de un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Indicador de potencia
(híbrido enchufable)
El indicador de potencia muestra en tiempo real
la potencia demandada por el vehículo.
Existen 3 zonas:


POWER Alta demanda de potencia, utilizando la capacidad combinada
de los motores de gasolina y
eléctrico.
El cursor se sitúa en esta zona
durante las fases de conducción más
dinámicas, cuando se demanden
niveles altos de rendimiento. ECO Utilización óptima de la energía
(combustión o eléctrico).
El cursor se sitúa en esta zona
al circular con corriente eléctrica
y cuando se hace un uso óptimo
del motor de gasolina, que se
obtienen con un estilo de conducción
adecuado.
Un símbolo indica el umbral en el
que el motor de gasolina arrancará
de nuevo. El conductor puede así
moderar las aceleraciones para
permanecer en el modo de circulación
eléctrica
CHARGE Recuperación de energía para recargar parcialmente la batería de
tracción.
El cursor se sitúa en esta zona
durante la desaceleración: soltando el
pedal del acelerador o frenando
Indicador del nivel de carga
(híbrido enchufable)

20
Instrumentos del salpicadero
El nivel de carga de la batería de tracción y la
autonomía restante en modo de circulación
eléctrica se muestran permanentemente al dar el
contacto del vehículo.
La autonomía mostrada depende del uso
del vehículo (tipo de conducción y
velocidad), la temperatura exterior y el
equipamiento de confort activado.
Comprobación manual
Esta función permite comprobar algunos
indicadores y visualizar el registro de alertas.
La comprobación se inicia en la
aplicación Ajustes> Vehículo de la
pantalla táctil.
►

A

continuación seleccione Seguridad >
Diagnósticos.
En el cuadro de instrumentos se muestra la
siguiente información:
–

Presión de inflado de los neumáticos.
–


Nivel de aceite en el motor (según
motorización).
–


Fecha límite para la revisión de
mantenimiento.
–


Alertas actuales
Esta información también se muestra
automáticamente cada vez que se da el
contacto.
Cuentakilómetros total
El cuentakilómetros total mide la distancia
total recorrida por el vehículo desde la primera
matriculación.
Con el contacto dado, la distancia total se
muestra en cualquier momento. Esta se sigue
visualizando durante 30 segundos después de
quitar el contacto. Se muestra cuando la puerta
del conductor está abierta y cuando el vehículo
está bloqueado o desbloqueado.
Al viajar al extranjero, puede que tenga que cambiar las unidades de distancia
(km o millas): la velocidad mostrada debe
coincidir con la unidad local oficial del país
(km/h o mph).
La unidad se cambia mediante la aplicación
de configuración de la pantalla con el
vehículo detenido.
Vehículos híbridos enchufables
Sólo se puede acceder al
cuentakilómetros total a través del ordenador
de a bordo.
Para obtener más información sobre el
Ordenador de a bordo , consulte el apartado
correspondiente.
Reóstato de iluminación
Se usa para regular manualmente la
luminosidad de los instrumentos y mandos para
adaptarla al nivel de iluminación exterior.
Se configura en la aplicación Ajustes >
Brillo de la pantalla táctil.
►

En la categoría "
Cabina", pulse o mueva el
control deslizante a la opción deseada.
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
media, etc.).
Datos mostrados en el
cuadro de instrumentos
Visualización de las diferentes pestañas



► Si pulsa el botón situado en el extremo de
la palanca de mando del limpiaparabrisas,
se mostrarán sucesivamente las siguientes
pestañas:
–

Información actual:
•


Consumo instantáneo (Gasolina).
•


Contador de tiempo de Stop & Start
(Gasolina).
