2023 PEUGEOT 308 Manuel du propriétaire (in French)

199
En cas de panne
8Pour recharger soi-même la batterie
avant du véhicule, utiliser uniquement un
chargeur compatible avec les batteries au
plomb, d'une tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
►

Couper le contact.
►


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
►

Vérifier le bon état des câbles du chargeur
.
►

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
►

Connecter les câbles du chargeur

B
comme
suit
:
•

Le câble rouge positif
(+) à la borne (+) de la
batterie
A.
•

Le câble noir négatif
(-) au point de masse
C

du véhicule.
►

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
Débranchement / Rebranchement des
batteries d'accessoires
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
d'accessoires en cas d'immobilisation de longue
durée du véhicule.
Avant de procéder au débranchement des
batteries d'accessoires
:
►

Ouvrir la porte conducteur
.
►

Fermer tous les autres ouvrants.
►


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►


Couper le contact et attendre l'extinction du
témoin

READY.
►

Respecter un délai d'attente de 4
minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries d'accessoires
- Risque de dommage
irréversible
!
Débranchement
Batterie centrale :
► Débrancher la borne (-)
en actionnant le
connecteur rapide noir.
Batterie avant
:


► Débrancher la borne (+) en déconnectant le
collier rapide rouge :
•

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
•

Enlever le collier

B
en le soulevant.

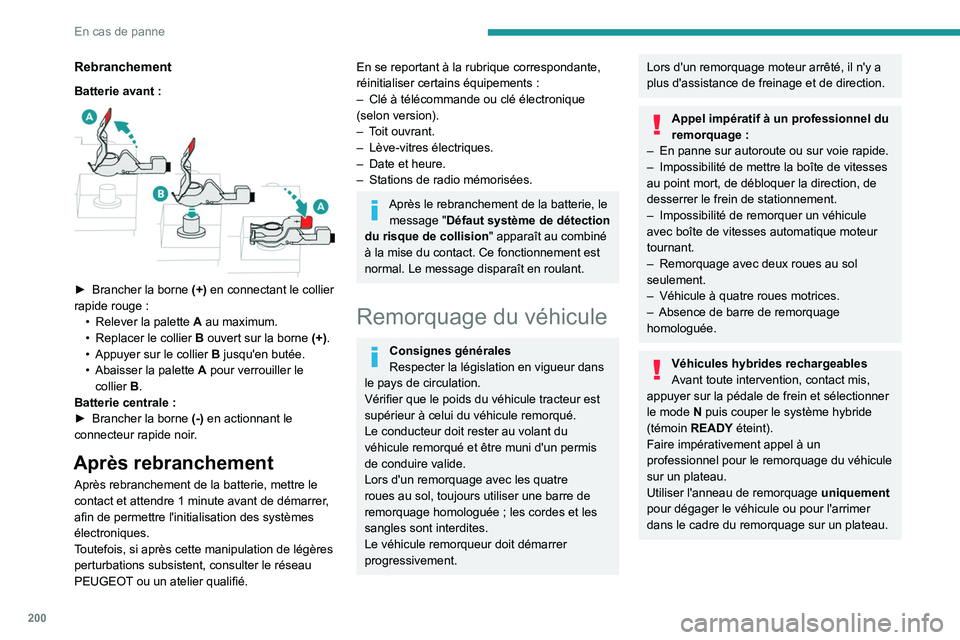

200
En cas de panne
Rebranchement
Batterie avant :

► Brancher la borne (+) en connectant le collier
rapide rouge :
•

Relever la palette

A
au maximum.
•

Replacer le collier

B
ouvert sur la borne (+).
•

Appuyer sur le collier

B
jusqu'en butée.
•

Abaisser la palette

A
pour verrouiller le
collier

B
.
Batterie centrale
:
►

Brancher la borne (-)

en actionnant le
connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements :
–

Clé à télécommande ou clé électronique
(selon version).
–


T
oit ouvrant.
–

Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Après le rebranchement de la batterie, le message "Défaut système de détection
du risque de collision " apparaît au combiné
à la mise du contact. Ce fonctionnement est
normal. Le message disparaît en roulant.
Remorquage du véhicule
Consignes générales
Respecter la législation en vigueur dans
le pays de circulation.
Vérifier que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, toujours utiliser une barre de
remorquage homologuée
; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.
Appel impératif à un professionnel du
remorquage :
–

En panne sur autoroute ou sur voie rapide.
–


Impossibilité de mettre la boîte de vitesses
au point mort, de débloquer la direction, de
desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule
avec boîte de vitesses automatique moteur
tournant.
–


Remorquage avec deux roues au sol
seulement.
–


Véhicule à quatre roues motrices.
–


Absence de barre de remorquage
homologuée.
Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).
Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.
Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.

201
En cas de panne
8Contraintes de remorquage
Type de véhicule
(moteur

/ boîte de vitesses) Roues avant au sol Roues arrière au sol
Plateau4
roues au sol avec
barre de traction
Thermique

/ Manuelle


Thermique /
Automatique

Hybride2WD

2WD : 2 roues motrices.
En cas de panne de batterie ou du frein de stationnement électrique, \
il est impératif de faire appel à un professionnel utilisant le remorqu\
age avec
plateau (hors boîte de vitesses manuelle).
Accès à l'outillage
Pour plus d'informations sur l'accès à
l'Outillage de bord
, se reporter à la rubrique
correspondante.
Remorquage de son
véhicule
Pour accéder au pas de vis avant :
► Déclipper le cache en appuyant sur l'angle
supérieur gauche.
►

Dégager le cache vers le bas.
Pour être remorqué

:
► Visser l'anneau de remorquage jusqu'en
butée.
►
Installer la barre de remorquage.
►


Mettre la boîte de vitesses au point mort.
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (par exemple, freinage, transmission)
et à l'absence d'assistance de freinage au
redémarrage du moteur.
Boîte de vitesses automatique
Ne jamais remorquer le véhicule roues
motrices au sol avec le moteur arrêté.

202
En cas de panne
► Débloquer la direction et desserrer le frein de
stationnement.
►

Allumer les feux de détresse sur les deux
véhicules selon la législation en vigueur dans le
pays de circulation.
►


Démarrer doucement et rouler lentement sur
une courte distance.
Remorquage d'un autre
véhicule
Pour accéder au pas de vis arrière :

► Déclipper le cache en appuyant sur l'angle
supérieur gauche.
►

Dégager le cache vers le bas. Pour remorquer

:
►
V
isser l'anneau de remorquage jusqu'en
butée.
►
Installer la barre de remorquage.
►

Allumer les feux de détresse sur les deux
véhicules.
►

Démarrer doucement et rouler lentement sur
une courte distance.

203
Caractéristiques techniques
9Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
Seules les valeurs disponibles au moment de la
publication sont présentées dans les tableaux.
Pour obtenir des valeurs manquantes, consulter
le réseau PEUGEOT ou un atelier qualifié.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation européenne (Directive
1999/99/CE).
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées au véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1
000 mètres. La valeur de charge
remorquable doit être réduite de 10
% par
tranche de 1
000 mètres supplémentaires.
Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37
°C, limiter la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne jamais
dépasser la vitesse de 100
km/h (respecter la
législation locale en vigueur).

204
Caractéristiques techniques
Moteurs et charges remorquables - Essence
MoteursPureTech 110 S&SPureTech 130 S&SPureTech 130 S&S
Boîtes de vitesses BVM6
(Manuelle 6
rapports)BVM6
(Manuelle 6
rapports)EAT8
(Auto. 8
rapports)
Codes EB2ADT MB6E STT Euro
6.3
EB2ADTI MB6E STT Euro
6.3EB2ADTS MB6E STT
Euro
6.3
EB2ADTSI MB6E STT Euro
6.3EB2ADTS ATN8 STT Euro
6.3
EB2ADTSI ATN8 STT Euro
6.3
Types variantes versions
:
Berline
: FP…
SW
: FR… HNP/L
HNS/LHNS/T
Silhouettes BerlineSWBerline SWBerline SW
Cylindrée (cm³) 1
1991
1991
199
Puissance maxi.
: norme CEE (kW) 819696
Carburant Sans PlombSans PlombSans Plomb
Remorque freinée (dans la limite de la MTRA)
(kg)
en pente 10 ou 12
% 1
3001
2501
3001
250 1 200*
- 1
400**1
200*
- 1
400**
Remorque non freinée (kg) 600680600680600710
Poids maximal autorisé sur flèche (kg) 707070707070
* Avec attelage monté en accessoires.
**
Avec attelage monté en usine.

205
Caractéristiques techniques
9MoteursPureTech 130PureTech 150PureTech 180
Boîtes de vitesses EAT8
(Auto. 8
rapports)EAT8
(Auto. 8
rapports)EAT8
(Auto. 8
rapports)
Codes EB2ADTSM ATN8 Euro
6.1 EP6FADTXME ATN8 Euro 6.1 EP6FADTXMD ATN8 Euro 6.1
Types variantes versions
:
Berline
: F3…
SW
: F4… HNS/N
DGW/P 5GF/P
Silhouettes BerlineSWBerline SWBerline SW
Cylindrée (cm³) 1
1991
5981
598
Puissance maxi.
: norme CEE (kW) 9611 0 132
Carburant Sans PlombSans PlombSans Plomb
Remorque freinée (dans la limite de la MTRA)
(kg)
en pente 10 ou 12
% 600 - 1
200* -----
Remorque non freinée (kg) 600-----
Poids maximal autorisé sur flèche (kg) ------
* Australie uniquement.

206
Caractéristiques techniques
Moteurs et charges remorquables - Diesel
MoteursBlueHDi 130 S&SBlueHDi 130 S&SBlueHDi 130 S&S
Boîtes de vitesses BVM6
(Manuelle 6
rapports)EAT8
(Auto. 8
rapports)EAT8
(Auto. 8
rapports)
Codes DV5RC ML6O STT Euro
6.3 DV5RC ATN8 STT Euro 6.3 DV5RCM ATN8 STT Euro 6.1
Types variantes versions
:
Berline
: FB…
SW
: FC… YHZ/L
YHZ/T YHZ/P
Silhouettes BerlineSWBerline SWBerline SW
Cylindrée (cm³) 1
4991
4991
499
Puissance maxi.
: norme CEE (kW) 969696
Carburant GazoleGazoleGazole
Remorque freinée (dans la limite de la MTRA)
(kg)
en pente 10 ou 12
% 1
6001
5501
5501
500600 600
Remorque non freinée (kg) 600720600730600600
Poids maximal autorisé sur flèche (kg) 707070707070
