2022 YAMAHA YZ65 Betriebsanleitungen (in German)

Funktionen der Instrumente un d Bed ienung selemente
4-15
4
HINWEIS
Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Druckstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken. Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS

Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen S ie die fol gen-
d en Informationen aufmerksam durch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.

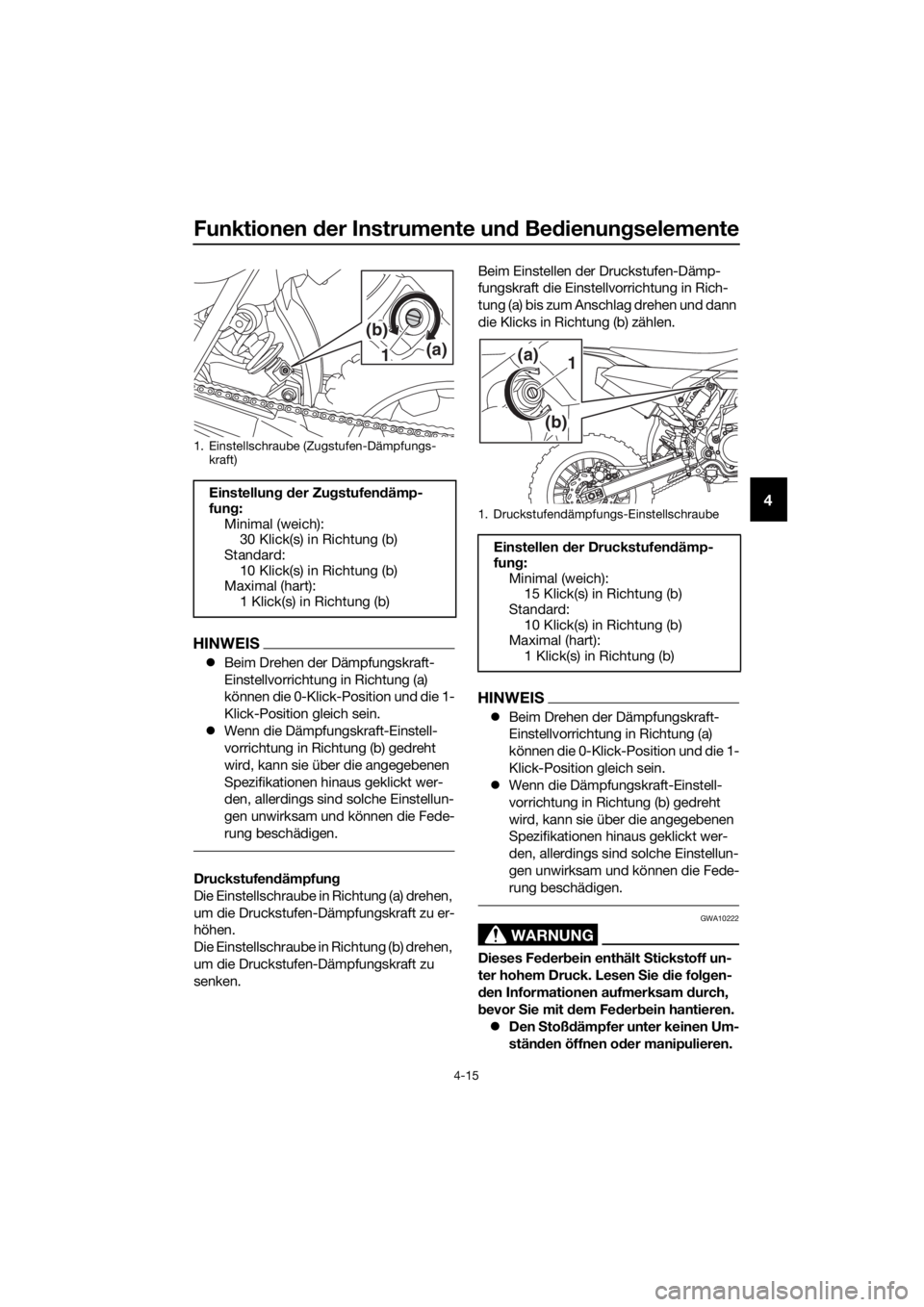

1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 30 Klick(s) in Richtung (b)
Standard: 10 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1(a)
(b)
1. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufen dämp-
fun g:
Minimal (weich): 15 Klick(s) in Richtung (b)
Standard:
10 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
(b)
(a)1
UBR882G0.book Page 15 Wednesday, February 26, 2020 1:15 PM

Funktionen der Instrumente un d Be dienung selemente
4-16
4
Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein beschäd ig tes
o der a bgenutztes Fe der bein nicht
sel bst. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.GAU41382

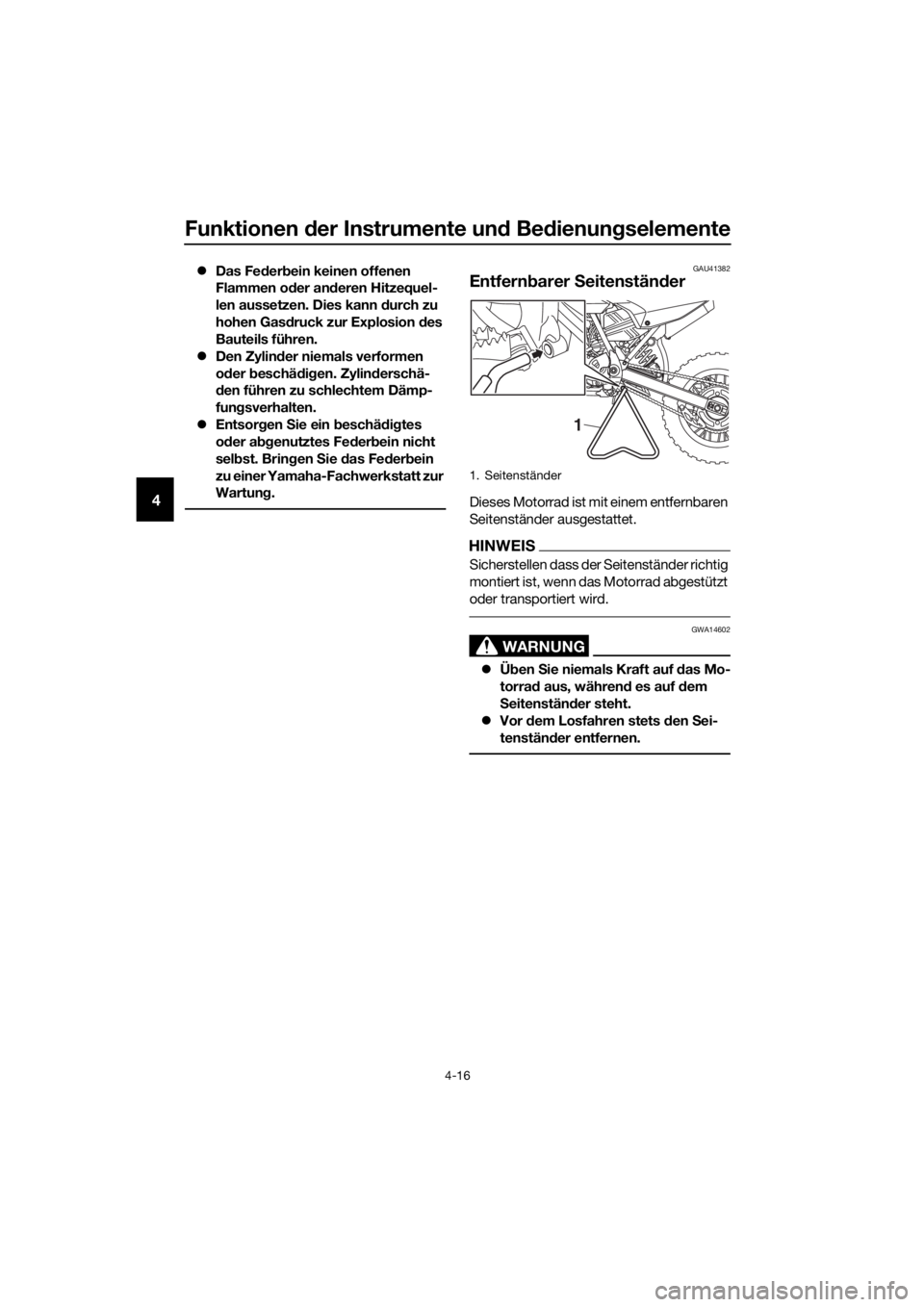

Entfern barer Seitenstän der
Dieses Motorrad ist mit einem entfernbaren
Seitenständer ausgestattet.
HINWEIS
Sicherstellen dass der Seitenständer richtig
montiert ist, wenn das Motorrad abgestützt
oder transportiert wird.
WARNUNG
GWA14602
 Üben Sie niemals Kraft auf das Mo-
torra d aus, währen d es auf dem
S eitenstän der steht.
 Vor dem Losfahren stets den Sei-
tenstän der entfernen.
1. Seitenständer
1
UBR882G0.book Page 16 Wednesday, February 26, 2020 1:15 PM

Funktionen der Instrumente un d Bed ienung selemente
4-17
4
GAU84180
YPVS
Der Motor dieses Modells verfügt über das
Yamaha Power Valve System (YPVS). Die- ses System verstärkt die Motorleistung
durch ein Ventil, das die Öffnung der Aus-
lassöffnung steuert.
ACHTUNG
GCA26380
Das YPV S wur de von Yamaha aus gie big
g etestet un d ein gerichtet. Eine Än de-
run g d er YPV S-Einstellun gen ohne aus-
reichen de technische Kenntnisse kann
zu einer Verrin gerun g d er Motorleistun g
o der so gar zu Motorschä den führen.
UBR882G0.book Page 17 Wednesday, February 26, 2020 1:15 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-1
5
GAU63441
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich die Gefahr eines Unfalls o der einer Beschä dig ung d es Fahrzeu gs. Benut-
zen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
• Stets ein frisches Benzin-Öl-Gemisch verwenden.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch auf Verstopfung, Ris-
se und Schäden untersuchen und Schlauchanschluss
kontrollieren. 4-4, 4-6
Getrie beöl • Auf Leckage kontrollieren. 7-7
Kühlflüssig keit • Kühlflüssigkeitsstand prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge-
schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 7-8
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 7-18,
7-19
Hinterradb remse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 7-18,
7-19
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 7-16
UBR882G0.book Page 1 Wednesday, February 26, 2020 1:15 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-2
5
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs einstellen. 7-13,
7-23
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren. 7-21,
7-22
Antrie bsritzel • Das Drehmoment der Antriebsritzel-Mutter prüfen.
• Ggf. festziehen.
—
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
• Auf lose Speichen prüfen und ggf. festziehen. 7-14,
7-16
Fußschalthe bel • Sicherstellen, dass er reibungslos funktioniert.
• Das Drehmoment der Fußschalthebel-Schraube prüfen.
• Korrigieren, falls nötig. 7-18
Fuß bremshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. den Drehpunkt des Pedals schmieren.
7-24
Brems- un d Kupp-
lun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
7-24
Lenkun g • Prüfen Sie, dass der Lenker leichtgängig ist und kein
übermäßiges Spiel aufweist. 7-26
Te l e s k o p gab el un d
Hinterra dfe der bein • Prüfen Sie die Leichtgängigkeit und dass keine Öllecka-
ge vorliegt. 4-9,
4-11,
4-12, 7-26
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
• Alle Splinte auf Beschädigungen und korrekten Einbau prüfen.
• Gegebenenfalls festziehen oder ersetzen. —
S ich bewe gen de Teile
un d S eilz
üg e •
Seilzüge auf Beschädigung kontrollieren.
• Seilzüge auf Leichtgängigkeit prüfen.
• Prüfen Sie, dass sich die Seilzüge beim Drehen des Lenkers oder bei der Auf- und Abbewegung der Teles-
kopgabel nicht verfangen.
• Schmieren Sie ggf. sich bewegende Teile und Seilzüge. 7-23,
7-24,
7-25, 7-25
Auspuffanla ge • Prüfen Sie, dass Auspuffrohr und Schalldämpfer fest
montiert sind und keine Risse aufweisen.
• Auf Leckage kontrollieren. —
Motorstoppschalter • Funktion prüfen. 4-1
Zün dsystem • Alle Leitungen und Kabel auf korrekten Anschluss kont-
rollieren. 7-6
PRÜFPUNKT
KONTROLLENSEITE
UBR882G0.book Page 2 Wednesday, February 26, 2020 1:15 PM

Wichtige Fahr- un d Be dienun gshinweise
6-1
6
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU41506
Einfahrzeit
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich d ie Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
HINWEIS
Vor dem ersten Start des Motors muss der
Luftfilter geschmiert werden. (Siehe Seite
7-10.)
Einfahrverfahren
1. Den Kraftstofftank mit einem Öl-Ben- zin-Gemisch für das Einfahren folgen-
dermaßen befüllen.
2. Den Motor starten und warmlaufen lassen. Funktion der Bedienelemente
und des Motorstoppschalters prüfen.
(Siehe Seite 4-1.)
3. Das Motorrad in den unteren Gängen bei kleiner Drosselklappenöffnung für
5 bis 8 Minuten betreiben. Den Motor
stoppen und den Zustand der Zünd-
kerze prüfen (siehe Seite 7-6); sie zeigt
während des Einfahrens einen für fet-
tes Gemisch typischen Zustand an.
4. Den Motor abkühlen lassen. Motor neu starten und das Motorrad wie im
o.g. Schritt 5 Minuten betreiben.
Dann, ganz kurz in die höheren Gänge
Empfohlenes Zweitakt-Motoröl:
YA M A L U B E 2 R
Mischun gsverhältnis (Benzin zu Öl):
15:1
UBR882G0.book Page 1 Wednesday, February 26, 2020 1:15 PM

Wichtige Fahr- un d Be dienun gshinweise
6-2
6
schalten und das Ansprechverhalten
bei Vollgasbetrieb prüfen. Den Motor
stoppen und die Zündkerze prüfen.
5. Nach dem Abkühlen des Motors das Motorrad neu starten und weitere 5
Minuten betreiben. Vollgas und höhe-
re Gänge können verwendet werden,
ein längerer Vollgasbetrieb sollte je-
doch vermieden werden. Den Motor
stoppen und die Zündkerze erneut
prüfen.
6. Den Motor abkühlen lassen, Zylinder- kopf und Zylinder entfernen und Kol-
ben und Zylinder prüfen. Erhöhte
Punkte auf dem Kolben mit Nass-
schleifpapier (Körnung 600) entfernen.
Alle Komponenten reinigen und den
Zylinderkopf und den Zylinder sorgfäl-
tig wieder zusammenbauen.
7. Das Öl-Benzin-Gemisch für das Ein-
fahren aus dem Kraftstofftank ablas-
sen und ihn mit dem normalen Öl-
Benzin-Gemisch befüllen. (Siehe Seite
4-4.)
8. Den Motor starten und die Leistungs- entfaltung sowie das Ansprechverhal-
ten des Motors in allen Gängen prü-
fen. Den Motor stoppen und den
Zustand der Zündkerze prüfen. Sie
sollte beginnen, in der Farbe aufzuhel-
len.
9. Das Motorrad erneut starten und wei-
tere 10 bis 15 Minuten lang fahren.
Den Motor stoppen und den Zustand
der Zündkerze prüfen. (Siehe Seite
7-6.)
10. Zum Schluss das Motorrad gründlich auf lose Teile, Ölaustritt und jegliche
andere Probleme prüfen. Alle An-
schlüsse sowie Schnellverschlüsse
prüfen und falls erforderlich nachzie-
hen.HINWEIS
Sicherstellen, dass die Überprüfungen und
Einstellungen gründlich durchgeführt wer-
den. Insbesondere auf Seilzug-Durchhang,
Antriebsketten-Durchhang und lockere
Speichen prüfen.
Hinweise zu Motorü berholun gen
Falls die folgenden Teile ausgetauscht wur-
den, müssen sie wie folgt eingefahren wer-
den.  Kolben, Ringe oder Getriebe Gange:
Erfordern 30 Minuten Einfahrzeit bei
halber Drosselklappenöffnung oder
weniger.
 Zylinder oder Kurbelwelle: Es ist eine
Einfahrzeit von 60 Minuten erforder-
lich.
HINWEIS
Während des Einfahrens den Zustand des
Motors aufmerksam kontrollieren.
ACHTUNG
GCA10271
Bei Motorstörun gen währen d d er Ein-
fahrzeit das Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprüfen las-
sen.
UBR882G0.book Page 2 Wednesday, February 26, 2020 1:15 PM

Wichtige Fahr- un d Be dienun gshinweise
6-3
6
GAU41308
S tarten un d Warmfahren eines
kalten Motors
1. Den Kraftstoffhahn auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
4-7.)
4. Den Kickstarterhebel durchtreten, um
den Motor anzulassen.
5. Bei warmgelaufenem Motor den Choke abschalten.
HINWEIS
Der Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke schnell
auf Gasgeben anspricht.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU16661
Anlassen eines warm g elaufenen
Motors
Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss,
wenn der Motor bereits warm ist. Starten
Sie stattdessen den Motor mit leicht geöff-
netem Gaszug.
HINWEIS
Falls der Motor nach mehreren Startversu-
chen nicht anspringt, den Gasdrehgriff 1/4
bis 1/2 öffnen und den Kickstarterhebel
nochmals durchtreten.
UBR882G0.book Page 3 Wednesday, February 26, 2020 1:15 PM
