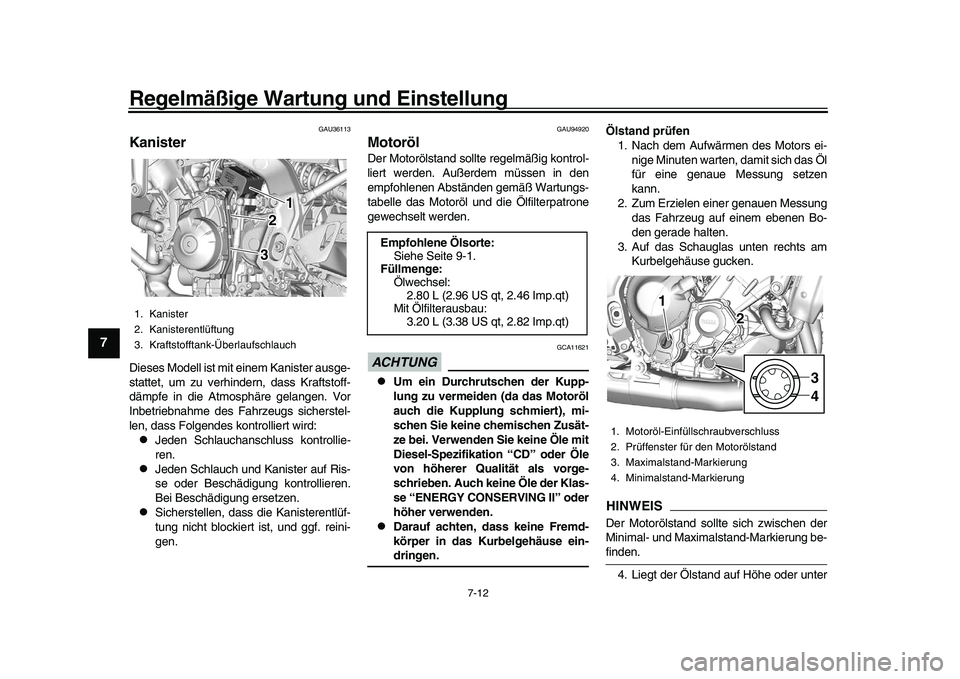

KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre gelangen. Vor
Inbetriebnahme des Fahrzeugs sicherstel-
len, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.
Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU94920
MotorölDer Motorölstand sollte regelmäßig kontrol-
liert werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
tabelle das Motoröl und die Ölfilterpatrone
gewechselt werden.ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen. Ölstand prüfen
1. Nach dem Aufwärmen des Motors ei-
nige Minuten warten, damit sich das Öl
für eine genaue Messung setzen
kann.
2. Zum Erzielen einer genauen Messung das Fahrzeug auf einem ebenen Bo-
den gerade halten.
3. Auf das Schauglas unten rechts am Kurbelgehäuse gucken.
HINWEISDer Motorölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung be-finden.
4. Liegt der Ölstand auf Höhe oder unter
1. Kanister
2. Kanisterentlüftung
3. Kraftstofftank-Überlaufschlauch
111
2233
Empfohlene Ölsorte: Siehe Seite 9-1.
Füllmenge: Ölwechsel:2.80 L (2.96 US qt, 2.46 Imp.qt)
Mit Ölfilterausbau: 3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1 1
2
1
2
34
BEA-9-G0.book 12 ページ 2021年12月14日 火曜日 午前8時54分
Page 84 of 114

Regelmäßige Wartung und Einstellung
7-20
1
2
3
4
5
67
8
9
10
11
12
13
GAU36505

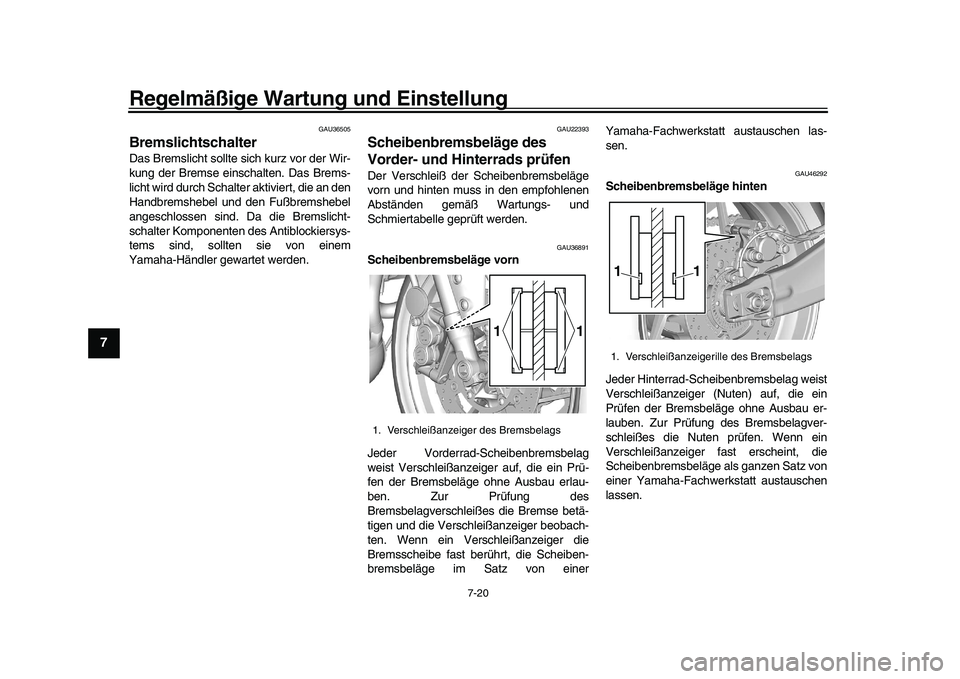

Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an den
Handbremshebel und den Fußbremshebel
angeschlossen sind. Da die Bremslicht-
schalter Komponenten des Antiblockiersys-
tems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Wenn ein Verschleißanzeiger die
Bremsscheibe fast berührt, die Scheiben-
bremsbeläge im Satz von einer Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein
Verschleißanzeiger fast erscheint, die
Scheibenbremsbeläge als ganzen Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
1. Verschleißanzeiger des Bremsbelags
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
BEA-9-G0.book 20 ページ 2021年12月14日 火曜日 午前8時54分
Page 87 of 114

Regelmäßige Wartung und Einstellung
7-23
1
2
3
4
5
678
9
10
11
12
13

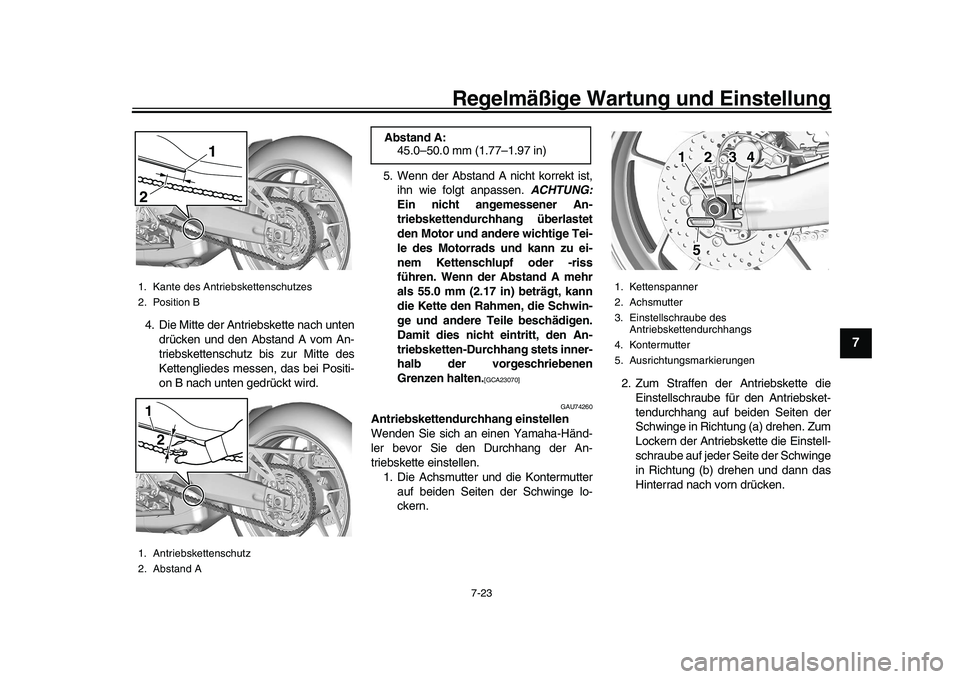

4. Die Mitte der Antriebskette nach unten drücken und den Abstand A vom An-
triebskettenschutz bis zur Mitte des
Kettengliedes messen, das bei Positi-
on B nach unten gedrückt wird. 5. Wenn der Abstand A nicht korrekt ist,
ihn wie folgt anpassen. ACHTUNG:
Ein nicht angemessener An-
triebskettendurchhang überlastet
den Motor und andere wichtige Tei-
le des Motorrads und kann zu ei-
nem Kettenschlupf oder -riss
führen. Wenn der Abstand A mehr
als 55.0 mm (2.17 in) beträgt, kann
die Kette den Rahmen, die Schwin-
ge und andere Teile beschädigen.
Damit dies nicht eintritt, den An-
triebsketten-Durchhang stets inner-
halb der vorgeschriebenen
Grenzen halten.
[GCA23070]
GAU74260
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler bevor Sie den Durchhang der An-
triebskette einstellen.1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern. 2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
1. Kante des Antriebskettenschutzes
2. Position B
1. Antriebskettenschutz
2. Abstand A2 1
21
Abstand A:
45.0–50.0 mm (1.77–1.97 in)
1. Kettenspanner
2. Achsmutter
3. Einstellschraube des
Antriebskettendurchhangs
4. Kontermutter
5. Ausrichtungsmarkierungen
5
3
1
2
4
BEA-9-G0.book 23 ページ 2021年12月14日 火曜日 午前8時54分
Page 92 of 114

Regelmäßige Wartung und Einstellung
7-28
1
2
3
4
5
67
8
9
10
11
12
13
GAU23273

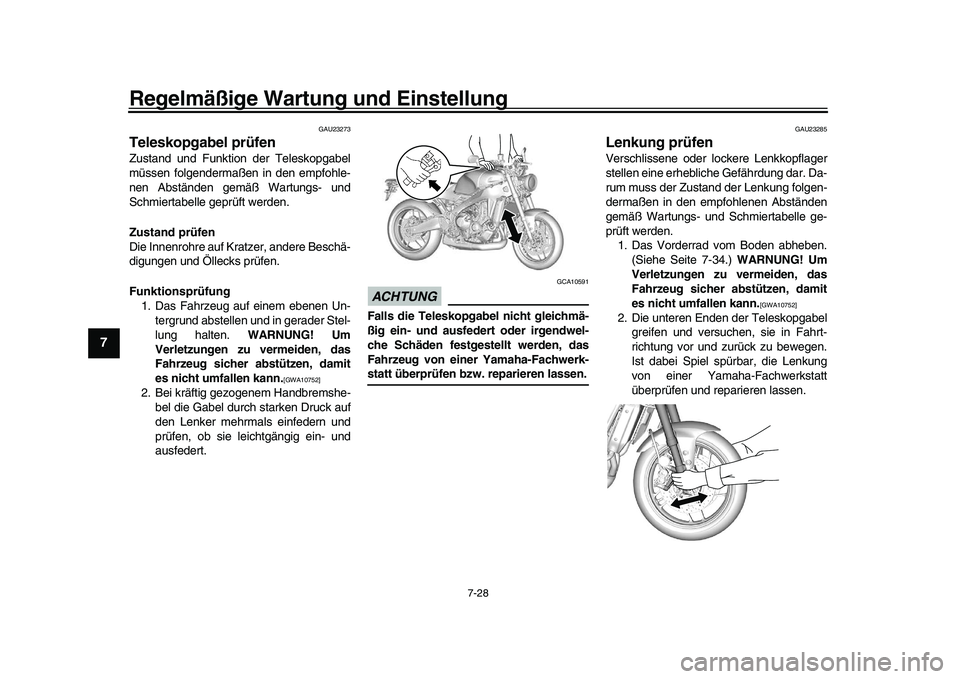

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-34.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
BEA-9-G0.book 28 ページ 2021年12月14日 火曜日 午前8時54分
Page 93 of 114

Regelmäßige Wartung und Einstellung
7-29
1
2
3
4
5
678
9
10
11
12
13
GAU23292

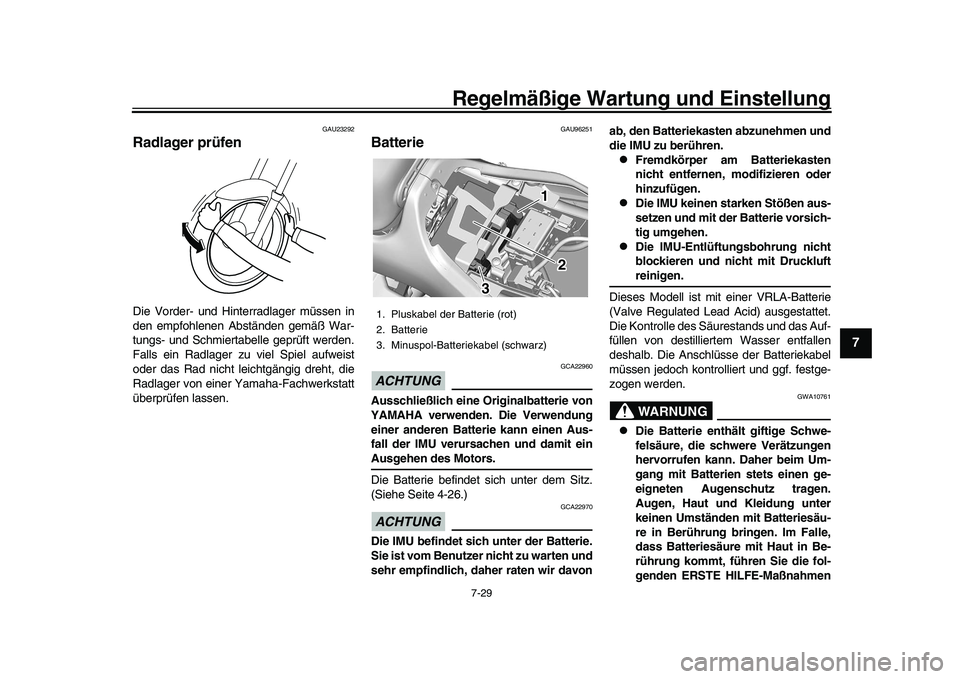

Radlager prüfenDie Vorder- und Hinterradlager müssen in
