Entretien périodique et réglage
7-32
7
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU64070
PharesCe modèle est équipé de phares à DEL.
Si un phare ne s’allume pas, faire contrôler
son circuit électrique par un concession-
naire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
FAU54502
VeilleusesCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
UBBAF1F0.book Page 32 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-33
7
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU39881
Clignotant avantSi un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
FAUT1331
Ampoule de clignotant arrièreSi un clignotant arrière ne s’allume pas,
faire contrôler le circuit électrique ou faire
remplacer l’ampoule par un concession-
naire Yamaha.
UBBAF1F0.book Page 33 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-34
7
FAU78560
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les boulons et la plaque, puis déposer
la douille d’ampoule de l’éclairage de
la plaque d’immatriculation (avec
l’ampoule) en tirant dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci. 3. Monter une ampoule neuve dans la
douille.
4. Reposer la douille (avec l’ampoule) en
appuyant dessus, puis reposer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant la plaque et les
boulons.
FAU60701
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d ’étin-

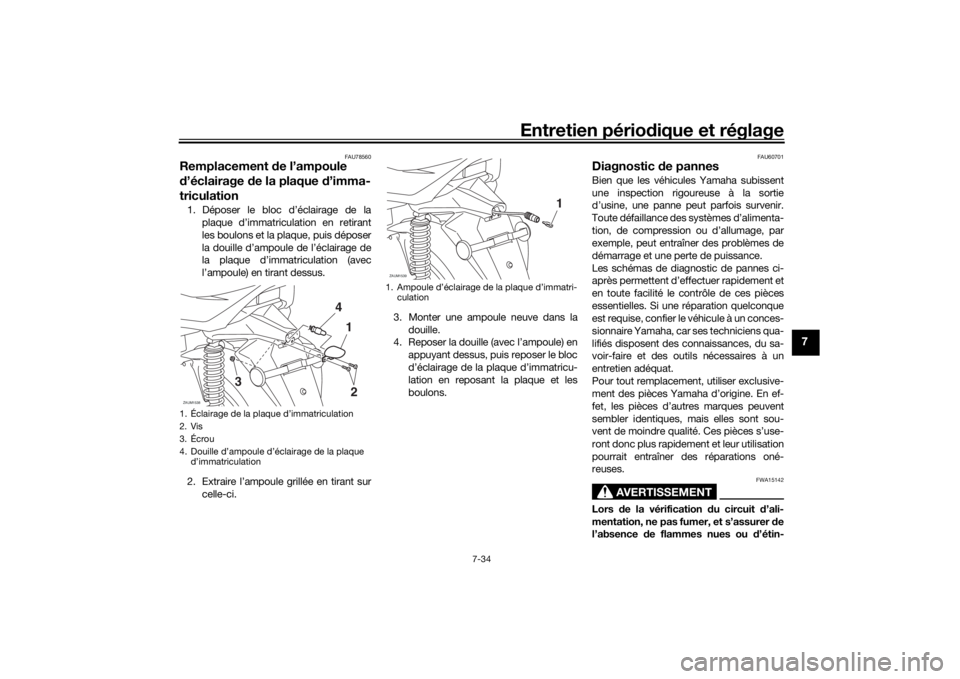

1. Éclairage de la plaque d’immatriculation
2. Vis
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque
d’immatriculationZAUM1538
1
4
3 2
1. Ampoule d’éclairage de la plaque d’immatri-
culationZAUM1539
1
UBBAF1F0.book Page 34 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-35
7
celles à proximité, y compris de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
FAU76551
Dépannage du système d e clé intelli-
gente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.  La clé intelligente est-elle activée ?
(Voir page 3-5.)
 La pile de la clé intelligente est-elle
déchargée ? (Voir page 3-6.)
 La pile de la clé intelligente est-elle
installée correctement ? (Voir page
3-6.)
 La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
 La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
 La batterie du véhicule est-elle
déchargée ? Si c’est le cas, le sys-
tème de clé intelligente ne fonctionne pas. Faire recharger la batterie du vé-
hicule ou la remplacer. (Voir page
7-29.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.Voir Mode d’urgence à la page 7-38 pour
savoir comment démarrer le moteur sans
utiliser la clé intelligente.
UBBAF1F0.book Page 35 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-36
7
FAU86350

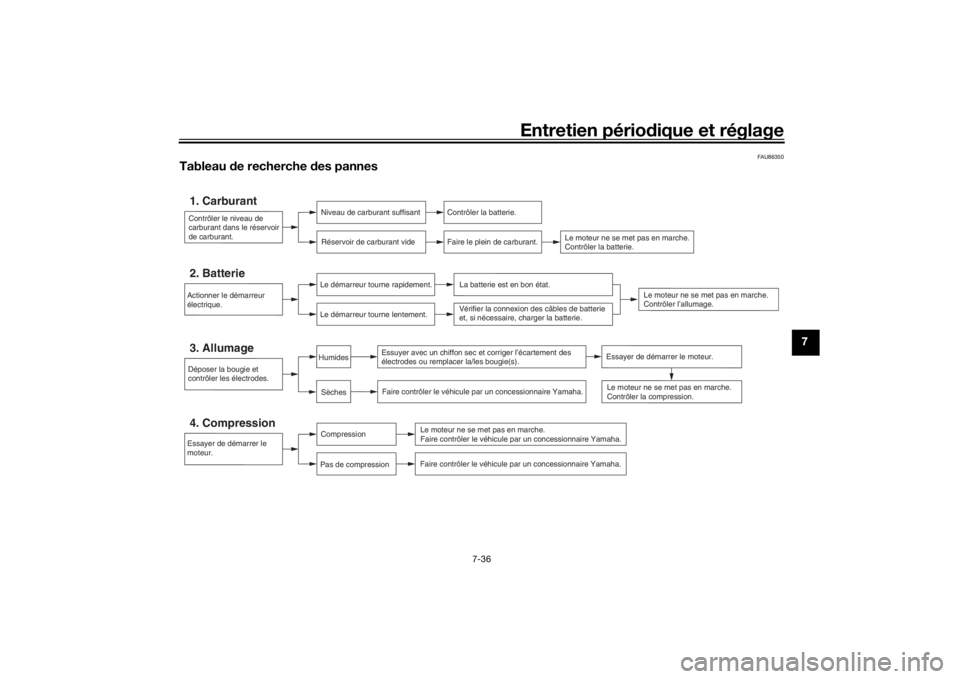

Tableau de recherche d es pannesContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Essayer de démarrer le
moteur.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer avec un chiffon sec et corriger l’écartement des
électrodes ou remplacer la/les bougie(s). Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Essayer de démarrer le moteur.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Vérifier la connexion des câbles de batterie
et, si nécessaire, charger la batterie.
UBBAF1F0.book Page 36 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-37
7
FAU86420
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont chau ds. Du liqui de chau d et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression rési duelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant d ans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès qu e possible
par le liquide de refroidissement recommandé.
Veiller à attendre
que le moteur ait
refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
v ase d’exp ansion et le r adiateur.
Le niveau de liquide de
refroidissement est correct.Le niveau du liquide de
refroidissement est bas .
Contrôler le circuit de
refroidissement et s
’assurer
de l
’absence de toute fuite.
F aire contrôler par un
concessionnaire Y amaha et
réparer le circuit de refroidissement.Ajouter du liquide de
refroidissement. (Voir le N.B.)
Dém arrer le mote ur. Si le mo t e ur su rch auffe de no uve au ,
le f aire contrôler p ar un conce ssionna ire Yam aha et
rép arer le circ uit de refroidi ssement. Présence
d’une fuite.
Absence
de fuite.
UBBAF1F0.book Page 37 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-38
7
FAU76561
Mo de d’urgence Si la clé intelligente est perdue ou endom-
magée, ou si sa pile est déchargée, le mo-
teur du véhicule peut quand même être dé-
marré. Le numéro d’identification du
système de clé intelligente sera requis.
Démarrage du véhicule en mo de d’ur-
gence 1. Arrêter le véhicule dans un endroit sûr et positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le bouton du contacteur à clé pendant 5 secondes jusqu’à ce
que le témoin du système de clé intel-
ligente clignote une fois, puis le relâ-
cher. Recommencer deux fois. Le té-
moin du système de clé intelligente
s’allume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence. 3. Une fois le témoin du système de clé
intelligente désactivé, saisir le numéro
d’identification comme suit.
4. Pour saisir le numéro d’identification, il convient de compter le nombre de
clignotements du témoin du système
de clé intelligente. Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le bouton et le maintenir
enfoncé.

Le témoin du système de clé intelli-
gente commence à clignoter.

Après que le témoin du système de
clé intelligente a clignoté une fois, re-
lâcher le bouton.

Le premier chiffre du numéro d’identi-
fication a été défini ; il s’agit de “1”.

Appuyer de nouveau sur le bouton et
le maintenir enfoncé.

1. Témoin du système de clé intelligente “ ”
1. Carte du numéro d’identification
2. Numéro d’identificationZAUM1530
1
868588
1
2
UBBAF1F0.book Page 38 Frid
ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-39
7
Après que le témo in du système de
clé intelligente a clignoté deux fois, re-
lâcher le bouton.

Le deuxième chiffre a été défini ; il
s’agit de “2”.

Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro
d’identification aient été définis. Le té-
moin du système de clé intelligente
clignote 10 secondes si le numéro
d’identification correct a été saisi.
N.B.Dans l’une des situations suivantes, le
mode d’urgence prend fin et le témoin du
système de clé intelligente clignote rapide-
ment pendant 3 secondes. Dans ce cas, re-
commencer à partir de l’étape 2.  Lorsqu’aucun bouton n’est enfoncé
pendant 10 secondes lors de la pro-
cédure de saisie du numéro d’identifi-
cation.
 Lorsque le témoin du système de clé
intelligente est autorisé à clignoter 9
fois ou plus.
 Lorsque le numéro d’identification
n’est pas saisi correctement.
5. Lorsque le témoin du système de clé
intelligente est activé, appuyer une
fois de plus sur le bouton pour accé-
der au mode d’urgence. Le témoin de
la clé intelligente s’éteint puis se ral-
lume pendant environ 4 secondes.
6. Pendant que le témoin du système de clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Le ro-
dage est terminé et l’on peut rouler
normalement.
