Descripción
2-3
2
SAU10431
Mandos e instrumentos
1
8
9
2
4
3
5
6
7

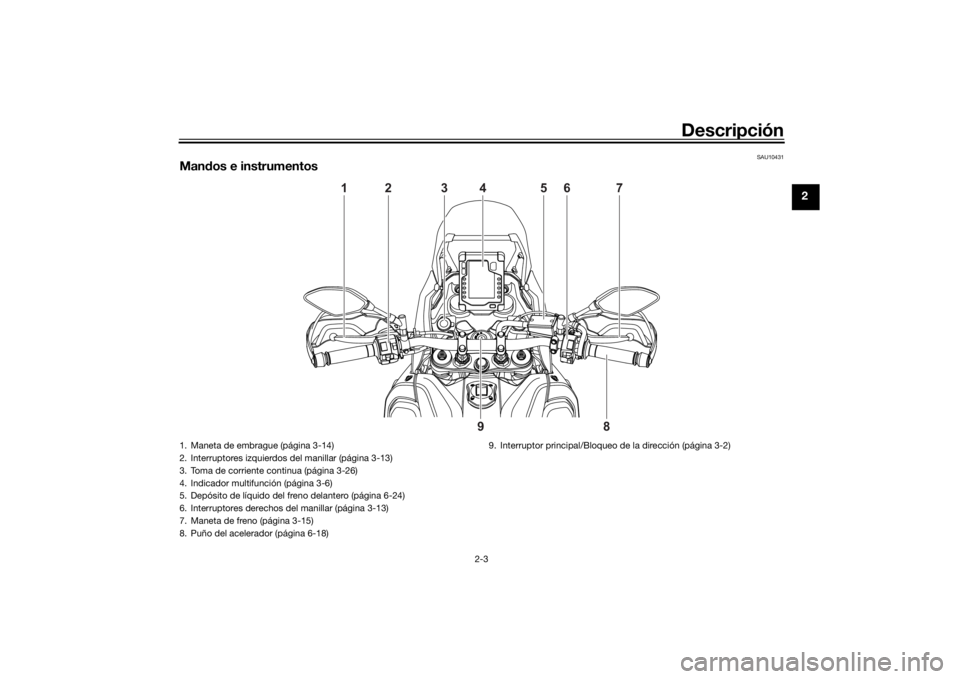

1. Maneta de embr ague (página 3-14)
2. Interruptores izquierdos del manillar (página 3-13)
3. Toma de corriente continua (página 3-26)
4. Indicador multifunción (página 3-6)
5. Depósito de líqui do del freno delantero (página 6-24)
6. Interruptores derechos del manillar (página 3-13)
7. Maneta de freno (página 3-15)
8. Puño del acelerador (página 6-18) 9. Interruptor principal/Bloqueo
de la dirección (página 3-2)
UBEHSBS0.book Page 3 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-1
3
SAU1097B
Sistema inmovilizad orEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistem a consta de lo si-
guiente:  una llave de registro de código
 dos llaves normales
 un transpondedor (en cada llave)
 una unidad inmovilizadora (en el vehí-
culo)
 una ECU (en el vehículo)
 una luz indicadora de l sistema (página
3-5) Acerca
de las llaves
La llave de registro de código se utiliza para
registrar códigos en cada una de las llaves
normales. Guarde la llave de registro de có-
digo en un lugar seguro. Utilice una llave
normal para el funcionamiento diario.
Cuando sea necesario cambiar o volver a
registrar una llave, lleve el vehículo con la
llave de registro de código y el resto de las
llaves normales a un concesionario
Yamaha para registrarlas.
NOTA Mantenga las llaves normales, así
como las llaves de otros sistemas in-
movilizadores, alejad as de la llave de
registro de código.
 Mantenga las llaves de otros sistemas
inmovilizadores alejadas del interrup-
tor principal, ya que pueden crear in-
terferencias de señal.ATENCIÓN
SCA11823
¡NO PIERDA LA LLAVE DE REGISTRO
DE CÓDIGO! ¡SI LA PIERDE, PÓNGASE
INMEDIATAMENTE EN CONTACTO
CON SU CONCESIONARIO! Si la llave de
registro de có digo se pier de, se pue den
utilizar las llaves normales existentes
para arrancar el vehículo. Sin embargo,
no pod rá registrar una nueva llave nor- mal. Si se pier
den o estropean to das las
llaves, será nece sario cambiar todo el
sistema inmoviliza dor. Por tanto, mani-
pule las llaves con cui dad o.
 No las sumerja en agua.
 No las exponga a temperaturas al-
tas.
 No las coloque cerca d e imanes.
 No las coloque cerca de objetos
que transmitan señales eléctricas.
 No las manipule con brusqued ad .
 No las lime ni las mo difique.
 No las desarme.
 No coloque dos llaves de ningún
sistema inmoviliza dor en un mismo
llavero.

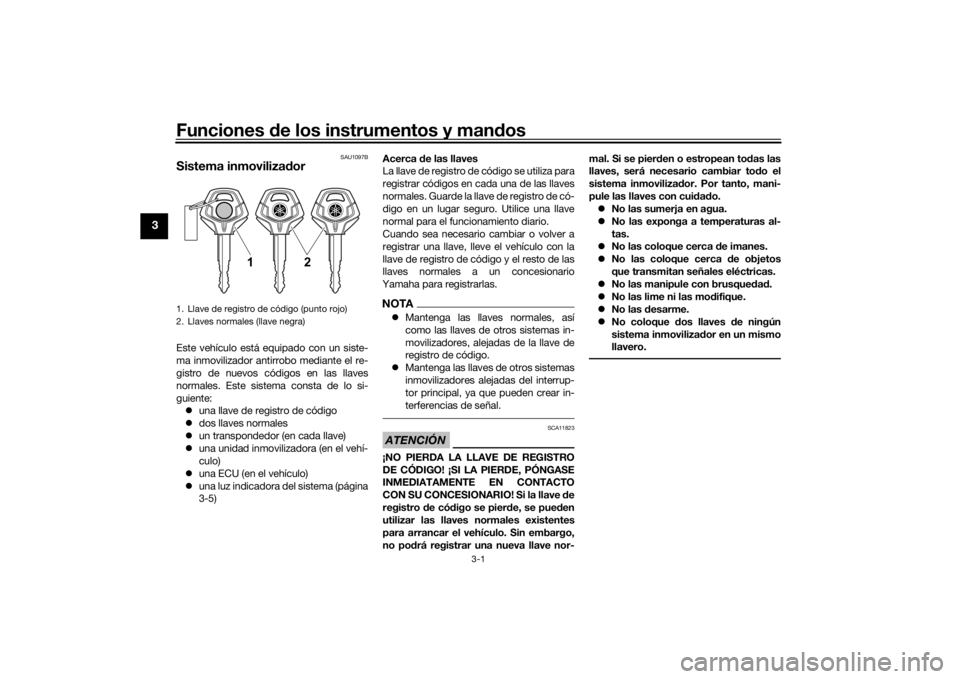

1. Llave de registro de código (punto rojo)
2. Llaves normales (llave negra)
12
UBEHSBS0.book Page 1 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-2
3
SAU10474
Interruptor principal/bloqueo de
d irecciónEl interruptor principal/bloqueo de la direc-
ción controla los sist emas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicam ente para registrar
el nuevo código.
SAU85050
ABIERTO (ON)
Todos los circuitos el éctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.NOTA Para evitar la descarga de la batería,
no deje la llave en la posición de con-
tacto con el motor parado.
 El faro se encienden automáticamente
cuando arranca el motor.
 El faro permanece encendido hasta
que se gira la llave a “OFF”, incluso si
el motor se cala.
SAU10664
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pue de per der el con-
trol o sufrir un acci dente.
SAU73803
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
ON
OFF
LOCK

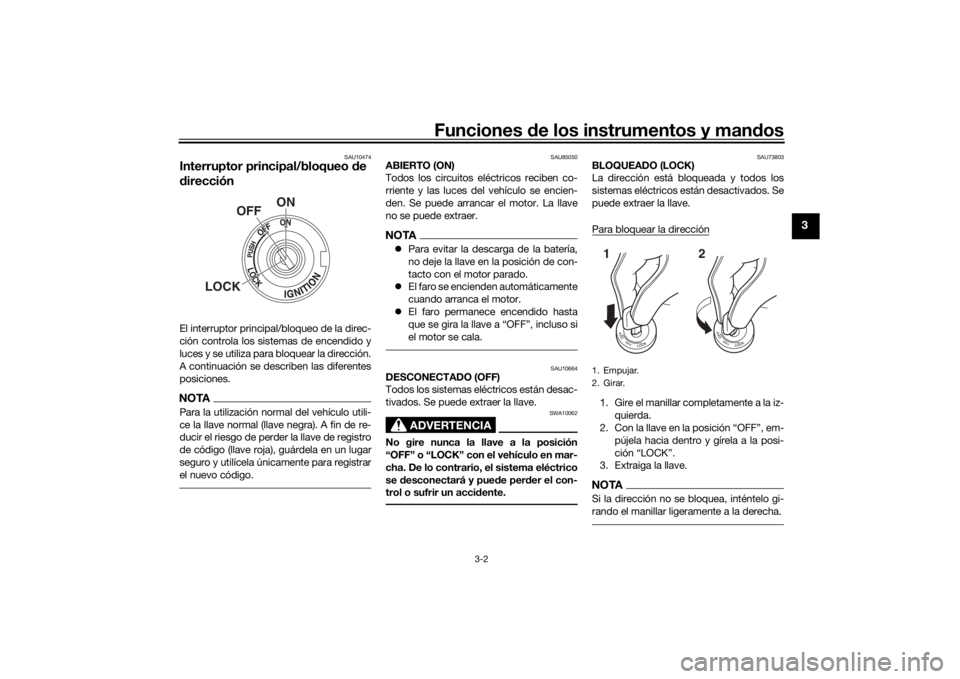

1. Empujar.
2. Girar.12
UBEHSBS0.book Page 2 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la direcciónEmpuje la llave hacia dentro y gírela a la po-
sición “OFF”.
SAU4939R
Luces in dica doras y d e aviso
SAU11033
Luces in dica doras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando par-
padea el intermiten te correspondiente.
SAU11061
Luz indica dora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuen tra en posición de
punto muerto.
SAU11081
Luz in dica dora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU59963
Luz de aviso de la presión de aceite
“”
Esta luz de aviso se enciende si la presión
del aceite de motor está baja.NOTACuando se da el contacto, la luz se debe
encender, apagarse br evemente y, a conti-
nuación, permanecer encendida hasta que
arranca el motor. Si no es así, haga revisar
el vehículo en un concesionario Yamaha.
1. Empujar.
2. Girar.12

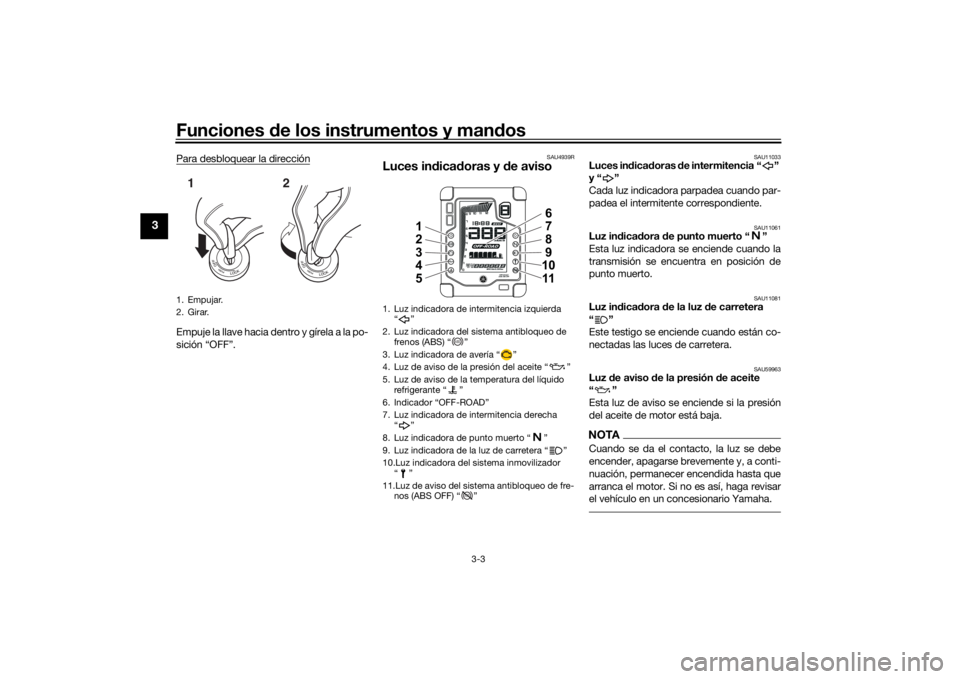

1. Luz indicadora de intermitencia izquierda
“”
2. Luz indicadora del si stema antibloqueo de
frenos (ABS) “ ”
3. Luz indicadora de avería “ ”
4. Luz de aviso de la presión del aceite “ ”
5. Luz de aviso de la temperatura del líquido refrigerante “ ”
6. Indicador “OFF-ROAD”
7. Luz indicadora de intermitencia derecha
“”
8. Luz indicadora de punto muerto “ ”
9. Luz indicadora de la luz de carretera “ ”
10.Luz indicadora del sistema inmovilizador
“”
11.Luz de aviso del sist ema antibloqueo de fre-
nos (ABS OFF) “ ”
1
2
3
4
5 7
8
9
10 11
6
ABSABS
UBEHSBS0.book Page 3 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-4
3
ATENCIÓN
SCA21211
Si la luz de aviso se enciend e cuando el
motor está en marcha , pare el motor y
compruebe el nivel de aceite. Si el nivel
d e aceite está bajo, aña da una canti dad
suficiente de aceite del tipo recomen da-
d o. Si la luz d e aviso permanece encen-
d id a después de añad ir aceite, pare el
motor y haga revisar el vehículo en un
concesionario Yamaha.
SAU11449
Luz de aviso de la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende cuando el
motor se recalienta. En ese caso, pare el
motor inmediatamente y deje que se enfríe.
(Véase la página 6-40).
En los vehículos con ventilador del radia-
dor, el o los ventiladores se activan auto-
máticamente en función de la temperatura
del líquido refrigerante.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga comprobar el vehículo en
un concesionario Yamaha.
ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.
SAU88331
Luz in dica dora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.ATENCIÓN
SCA26820
Si la luz MIL comienza a parpad ear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.NOTAEl sistema de diag nóstico incorporado
controla de forma sensible el motor para
detectar deterioro o fallos del sistema de control de emisiones. Por tanto, la MIL pue-
de encenderse o parpadear debido a modi-
ficaciones del vehículo, falta de
mantenimiento o uso excesivo o inadecua-
do de la motocicleta. Para evitarlo, tenga
en cuenta estas precauciones.
 No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
 Mantenga correctamente la cadena
de transmisión.
 Mantenga la presió n correcta de los
neumáticos.
 Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre.
 No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o ex cesivos del acelera-
UBEHSBS0.book Page 4 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-5
3
dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU69895
Luz de aviso del sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por prim era vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz de aviso del sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAUM4080
Luz de aviso del sistema ABS “ ”
Esta luz de aviso se enciende cuando el
sistema antibloqueo de frenos se ha des-
activado manualmente; el indicador “OFF-
ROAD” se enciende al mismo tiempo.
ADVERTENCIA
SWAM1050
Por calza das pavimenta das circule
siempre con el ABS activa do. Con ducir
por vías públicas con el ABS desactiva-
d o pue de ser ilegal y anular el seguro.
Desactive el ABS únicamente cuan do
con duzca por superficies no pavimenta-
d as.
SAUM3622
Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando quita el contacto, después de
30 segundos la luz indicadora parpadea de
manera constante para indicar que el siste-
ma inmovilizador está activado. Después
de 24 horas, la luz indicadora deja de par-
padear; no obstante, el sistema inmoviliza-
dor sigue activado.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y se apaga. Si
no es así, haga revisar el vehículo en un
concesionario Yamaha.I d entificación de averías
Si se detecta una anomalía en el sistema in-
movilizador, la luz parpadea siguiendo una
pauta. Si la luz indicadora del sistema in- movilizador parpadea
5 veces despacio y
luego 2 veces rápido, puede deberse a in-
terferencias del transpondedor. En ese ca-
so, intente lo siguiente. 1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código
para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una o va- rias de las llaves normales, lleve el ve-
hículo y todas las llaves a un
concesionario Yamaha para volver a
registrar las llaves normales.
ABSABS
UBEHSBS0.book Page 5 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-6
3
SAUM4173
In dica dor multifunción
El indicador multifunción está provisto de
los elementos siguientes:
 velocímetro
 tacómetro
 indicador de gasolina
 reloj
 indicador Eco
 indicador de la marcha seleccionada
 indicador OFF-ROAD
 visor multifunción
NOTAPara cambiar entre kilómetros y mi-
llas, abra el cuentakilómetros o un
cuentakilómetros parcial en el visor
multifunción y, a continuación, pulse
el botón de ajuste superior hasta que
cambien las unidades.
 En caso de que se desconecte la ba-
tería, se restablecen las unidades pre-
determinadas en fábrica.
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción , pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.

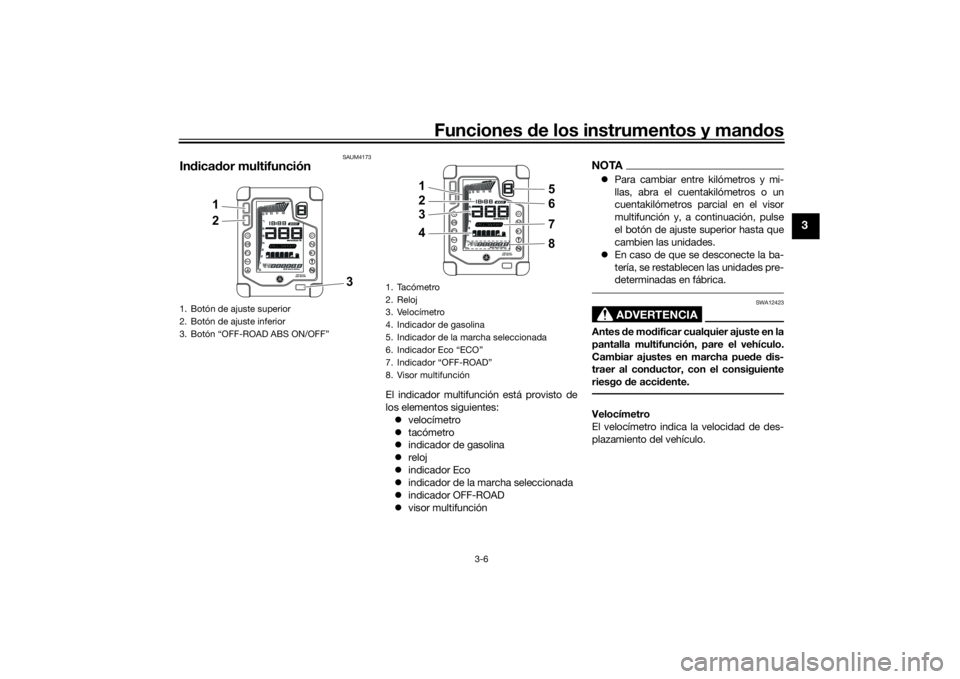

1. Botón de ajuste superior
2. Botón de ajuste inferior
3. Botón “OFF-ROAD ABS ON/OFF”
1
2
3
1. Tacómetro
2. Reloj
3. Velocímetro
4. Indicador de gasolina
5. Indicador de la marcha seleccionada
6. Indicador Eco “ECO”
7. Indicador “OFF-ROAD”
8. Visor multifunción
1
2
3
4 5
6
7
8
UBEHSBS0.book Page 6 Friday, October 15, 2021 9:20 AM

Funciones de los instrumentos y man dos
3-7
3
Tacómetro
El tacómetro indica el régimen del motor.ATENCIÓN
SCA23050
No revolucione el motor hasta la zona
alta del tacómetro.
Zona alta del tacómetro: a partir de
9400 r/min
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando el último segmento del indicador
de gasolina empiece a parpadear, ponga
gasolina lo antes posible.NOTASi se detecta un probl ema en el circuito
eléctrico, los segmen tos del indicador de
gasolina parpadean repetidamente. En ese
caso, haga revisar el vehículo en un conce-
sionario Yamaha.
In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combus tible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:  Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.
 Seleccione la marcha adecuada para
la velocidad del vehículo.

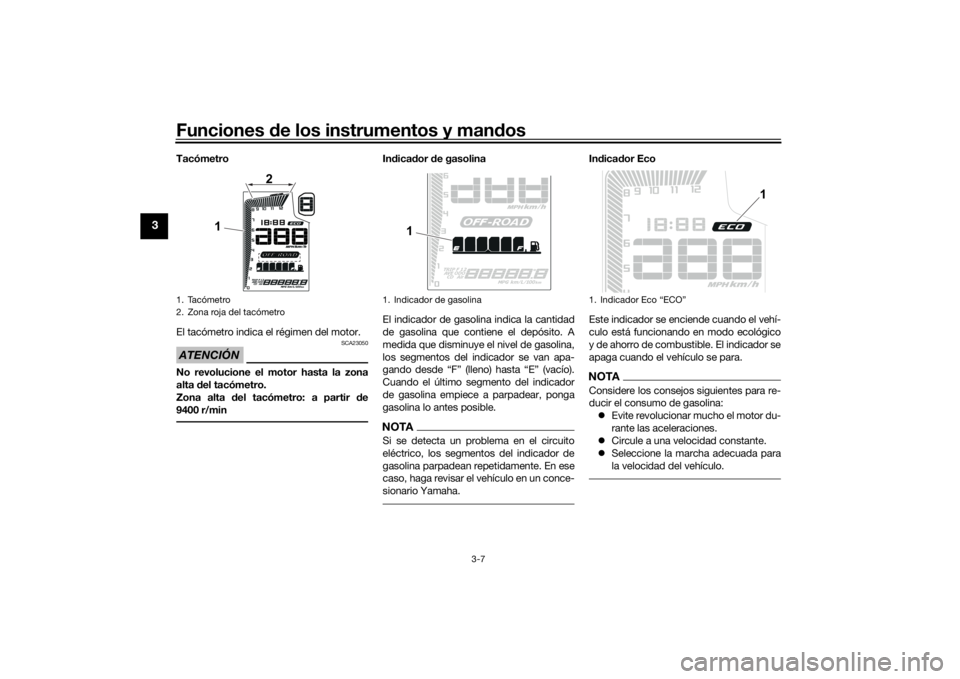

1. Tacómetro
2. Zona roja del tacómetro
1 2
1. Indicador de gasolina
1
1. Indicador Eco “ECO”
1
UBEHSBS0.book Page 7 Friday, October 15, 2021 9:20 AM
