Description
2-3
2
FAU10431
Commandes et instruments
1
2
4
6
5
7
8
3
1. Levier d’embrayage (page 4-19)
2. Contacteurs à la poig née gauche (page 4-3)
3. Contacteur à clé/antivol (page 4-2)
4. Tableau de bord (page 4-6, 4-9)
5. Contacteurs à la poignée droite (page 4-3)
6. Réservoir du liquide de frein avant (page 7-20)
7. Poignée des gaz (page 7-25)
8. Levier de frein (page 4-20)
UB7NF1F0.book Page 3 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-1
3
FAU91323
“D-MODE”Le “D-MODE” est un système de mesure
électronique des performances du moteur.
AVERTISSEMENT
FWA18440
Ne pas changer le mode de con duite
tant que le véhicule est en mouvement.Le système “D-MODE” se compose de
quatre cartes de contrôle différentes qui ré-
gulent la réponse et la puissance du mo-
teur. Le pilote peut ainsi choisir le mode de
puissance en fonction de ses préférences
et de l’environnement de conduite.
D-MODE 1 - Réponse sportive du moteur
D-MODE 2 - Réponse modérée du moteur
D-MODE 3 - Réponse douce du moteur
D-MODE 4 - Réponse douce du moteur et
puissance du moteur limitéeN.B. Le réglage “D-MODE” sélectionné est
indiqué sur l’afficheur de MODE. (Voir
page 4-11.)
 Le réglage “D-MODE” sélectionné est
enregistré lorsque le moteur du véhi-
cule est coupé.
 Le “D-MODE” est contrôlé par les
contacteurs de MODE, voir page 4-4
pour plus d’informations.
FAU91434
“TCS-MODE”Ce modèle est équipé du système de régu-
lation antipatinage, du système de contrôle
des glissades (SCS) et du système de
contrôle du décollage de la roue (LIF). Ils
sont regroupés dans le “TCS-MODE”. Le
“TCS-MODE” présente quatre réglages :
Le “TCS-MODE M” peut être personnalisé
dans le MENU réglages, voir page 4-16.
Système de régulation antipatinage
Le système de régulation antipatinage aide
à maintenir la traction lors de l’accélération.
Si les capteurs détectent que la roue arrière
commence à patiner (rotation incontrôlée),
le système de régulation antipatinage entre
en action et contrôle la puissance du mo-
teur jusqu’à la normalisation de la motricité. Le témoin de contrôle de stabilité “ ” cli-
gnote pour avertir le pilote de l’activation du
système de régulation antipatinage.
Ce système de contrôle de la traction se
règle automatiquement en fonction de
l’angle d’inclinaison du véhicule. Pour une
accélération optimale, lorsque le véhicule
est à la verticale, la traction est moins
contrôlée. La traction est davantage
contrôlée dans les virages.
N.B.
Le système de contrôle de la traction
peut s’enclencher lorsque le véhicule
passe sur une bosse.
 Une légère modification du bruit du
moteur et de l’échappement peut être
remarquée lors de l’activation du sys-
tème ou d’un autre système.
MODE Sys-
tème
d e ré-
gula- tion
anti-
pati-
nage SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF
(arrêt) OFF
(arrêt) OFF
(arrêt)
Système de régulation antipatinage
UB7NF1F0.book Page 1 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-2
3
Le système de régulation antipatinage
ne peut être désactivé qu’en réglant
“TCS-MODE” sur “OFF”, à l’aide des
contacteurs de MODE. Voir page 4-4
pour plus d’informations sur le “TCS-
MODE”.
 Lorsque le “TCS-MODE” a été désac-
tivé, les systèmes de régulation anti-
patinage, SCS et LIF sont tous désac-
tivés ensemble.
AVERTISSEMENT
FWA15433
Le système de régulation antipatinage
ne supprime pas la nécessité d’adapter
sa conduite aux conditions de la route.
Le système n’empêche pas la perte de
motricité lors de la conduite à des vi-
tesses excessives à l’abord de virages,
lors d’accélérations brutales à un angle
d’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
de la roue avant. Comme avec tout autre
véhicule, faire preuve de prudence à
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.Lorsque le véhicule est sous tension, le
système de régulation antipatinage s’active
automatiquement. Le système de régula- tion antipatinage ne peut être allumé ou
éteint manuellement que lorsque la clé de
contact est en position “ON” et que la moto
est à l’arrêt.
N.B.Régler le “TCS-MODE” sur “OFF” en cas
d’embourbement, d’enlisement, etc., afin
de faciliter le dégagement de la roue ar-
rière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 7-15.) Le montage de
pneus de taille différente empêcherait le
contrôle adéquat du patinage.SCS
Le système de contrôle des glissades ré-
gule la puissance du moteur lorsqu’une
glissade latérale est détectée au niveau de
la roue arrière. Il règle la puissance en fonc-
tion des données de l’IMU (Inertial Measu-
rement Unit, Centrale à inertie). Ce système
aide le système de régulation antipatinage
à assurer une conduite plus souple.
LIF
Le système de contrôle du décollage de la
roue avant réduit la vitesse à laquelle la
roue avant se lève lors d’une forte accélé-
ration, telle que lors des démarrages ou
d’une sortie de virage. Lorsque le décollage
de la roue avant est détecté, la puissance
du moteur est régulée pour ralentir le décol-
lage de la roue avant tout en offrant une ac-
célération correcte.
UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-3
3
FAU91341
Système de passage rapide des
rapportsLe système de passage rapide des rap-
ports permet un changement de rapport
assisté électroniquement, sans levier d’em-
brayage. Lorsque le capteur situé sur la tige
de sélecteur détecte le bon mouvement du
sélecteur, la puissance du moteur est mo-
mentanément ajustée pour permettre le
changement de vitesse.
Le système ne fonctionne pas lorsque le le-
vier d’embrayage est tiré ; il est donc pos-
sible de passer les vitesses normalement à
tout moment, même quand le système de
passage rapide des rapports est activé. Le
témoin du système de passage rapide des
rapports affiche l’état en cours et des infor-
mations de fonctionnement.Conditions pour un passage à un rap-
port supérieur
 Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2200 tr/mn
 Accélération (gaz ouverts)
Conditions pour un rétrogradage  Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2000 tr/mn
 Régime moteur suffisamment éloigné
de la zone rouge
 Décélération et gaz coupés
N.B.Il est possible de régler QS et QS
individuellement.
 Pour passer au point mort ou passer
une vitesse à partir du point mort, il est
nécessaire d’utiliser le levier d’em-
brayage.
FAU91350
BCLe système de commande de frein régule la
pression du frein hydraulique pour les
roues avant et arrière lorsque les freins sont
serrés et qu’un blocage de roue est dé-
tecté. Le système présente deux réglages.
BC1 est l’ABS standard, qui règle la pres-
sion du frein en fonction de la vitesse du vé-
hicule et des données de vitesse de rota-
tion des roues. BC1 est conçu pour
s’enclencher et maximiser le freinage
lorsque le véhicule est à la verticale.
BC2 utilise des données supplémentaires
de l’IMU pour réguler la puissance de frei-
nage appliquée dans les virages afin de
supprimer le patinage latéral des roues.
Fonctionnement du sys- tème de passage rapide des rapports Indicateur
Passage à un rapport supé- rieur possible
Rétrogradage possible
Le système de passage ra- pide des rapports ne peut pas être utilisé
Le système de passage ra- pide des rapports est dé- sactivé
ABS
BC1/BC2 BC2 BC2
UB7NF1F0.book Page 3 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-4
3
AVERTISSEMENT
FWA20891
Le système de commande du frein ne
remplace pas l’utilisation de techniques
appropriées de conduite et de freinage.
Le système de commande du frein ne
peut pas empêcher toutes les pertes
d’adhérence dues à un surfreinage en
cas de vitesse excessive ou à un pati-
nage latéral des roues lors d’un freinage
sur des surfaces glissantes.
UB7NF1F0.book Page 4 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-1
4
FAU1097B
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les
risques de vol grâce au réenregistrement
des codes dans les clés standard. Le sys-
tème est constitué des éléments suivants : une clé d’enregistrement de code
 deux clés de contact
 un transpondeur (dans chaque clé)
 un dispositif immobilisateur (sur le vé-
hicule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 4-7) À propos des clés
La clé de réenregistrement de code permet
d’enregistrer les codes dans chacune des
clés conventionnelles. Ranger la clé d’enre-
gistrement de code dans un endroit sûr.
Utiliser une clé standard pour l’utilisation
quotidienne.
Lorsqu’une clé doit être remplacée ou
réenregistrée, amener le véhicule et la clé
d’enregistrement de code ainsi que toute
clé standard restante chez un concession-
naire Yamaha pour les faire réenregistrer.
N.B.
Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de code est perdue, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule. Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été perdues ou endommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.
 Ne pas les immerger dans l’eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d’aimants.
 Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou modifier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)UB7NF1F0.book Page 1 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-2
4
FAU10474
Contacteur à clé/serrure antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
(anneau noir) pour l’utilisation normale du
véhicule. Afin de réduire au maximum le
risque de perte de la clé d’enregistrement
de codes (anneau rouge), conserver celle-
ci dans un endroit sûr et ne l’utiliser que
pour l’enregistrement d’un nouveau code.
FAU84035
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Le(s) phare(s) s’allume(nt) à la mise en
marche du moteur.
 Pour éviter de décharger la batterie,
ne pas laisser la clé en position “ON”
alors que le moteur est arrêté.
FAU10664
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU73803
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

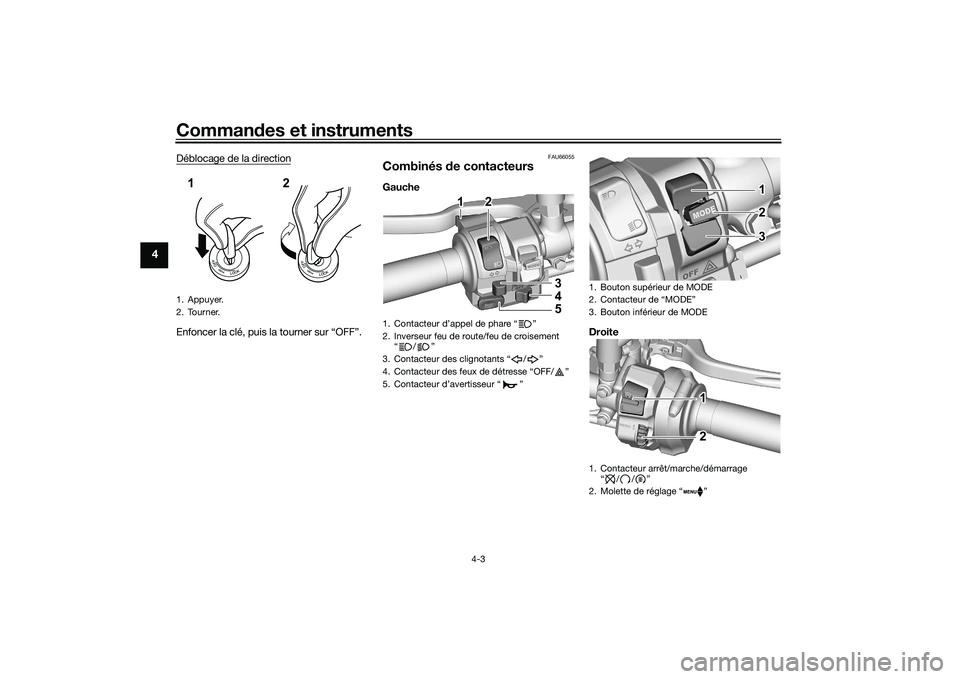

Commandes et instruments
4-3
4
Déblocage de la directionEnfoncer la clé, puis la tourner sur “OFF”.
FAU66055
Combinés de contacteursGaucheDroite
1. Appuyer.
2. Tourner.12
1. Contacteur d
