Functies van instrumenten en bedieningselementen
4-4
4
DAU91532
Lichtsignaalschakelaar “ ”
Druk op deze schakelaar om een lichtsig-
naal te geven met de koplamp en om de
start van elke ronde te markeren bij gebruik
van de rondetimer.
DAU12402
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU66040
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU66030
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU66061
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”. Zie pagina 6-2 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU88273
Schakelaar alarmverlichting “OFF/ ”
Met deze schakelaar wordt de alarmver-
lichting ingeschakeld (gelijktijdig knipperen
van alle richtingaanwijzers). De alarmver-
lichting wordt gebruikt in een noodgeval of
om andere verkeersdeelnemers te waar-
schuwen als uw machine stilstaat in een
mogelijk gevaarlijke verkeerssituatie.
De alarmverlichting kan alleen worden in-
of uitgeschakeld als het contactslot in de
stand “ON” staat. De ingeschakelde alarm-
verlichting blijft knipperen als u het contact-
slot naar de stand “OFF” of “LOCK” draait.
Om de alarmverlichting uit te schakelen,
draait u het contactslot weer naar de stand
“ON” en bedient u opnieuw de schakelaar
van de alarmverlichting.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU91364
Schakelaars MODE
Gebruik de schakelaars MODE om te wis-
selen tussen “D-MODE” en “TCS-MODE”
aan de linkerzijde van het hoofddisplay.
Er zijn drie modusregelingen:
Schakelaar MODE omhoog - druk op
deze schakelaar om de geselecteerde mo-
dusinstelling omhoog aan te passen.
Schakelaar “MODE”
- druk op deze scha-
kelaar om links-rechts te wisselen tussen
“D-MODE” en “TCS-MODE”.
Schakelaar MODE omlaag - druk op deze
schakelaar om de geselecteerde modusin-
stelling omlaag aan te passen.OPMERKING Als in “D-MODE 1” op de schakelaar
MODE omhoog wordt gedrukt, wordt
gewisseld naar “D-MODE 4”. Als in
“D-MODE 4” op de schakelaar MODE
omlaag wordt gedrukt, wordt niet ge-
wisseld naar “D-MODE 1”.
 De “TCS-MODE” kan alleen worden
uitgeschakeld vanaf het hoofddisplay.
Selecteer “TCS-MODE” met de scha-
kelaar “MODE” en houd vervolgens
de schakelaar MODE omhoog inge-
drukt totdat “OFF” wordt weergege-
ven.
UB7ND1D0.book Page 4 Monday, August 30, 2021 2:32 PM

Functies van instrumenten en bedieningselementen
4-7
4
Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.
 Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de
gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU91500
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
machine wordt ingeschakeld en uit als met
een snelheid van 5 km/h (3 mi/h) of hoger
wordt gereden.OPMERKINGAls het waarschuwingslampje niet werkt
zoals hierboven beschreven of tijdens het
rijden gaat branden, werkt het ABS moge-
lijk niet correct. Laat de machine zo snel
mogelijk controleren door een Yamaha
dealer.
WAARSCHUWING
DWA21120
Als het ABS-waarschuwingslampje niet
uitgaat als u een snelheid van 5 km/h
(3 mi/h) hebt bereikt of als het waar-
schuwingslampje tijdens het rijden gaat
branden:
 Rijd extra voorzichtig om te voorko-
men dat de wielen blokkeren bij een
noodstop.
 Laat de machine zo snel mogelijk
controleren door een Yamaha dea-
ler.
DAU88350
Controlelampje startblokkering “ ”
Als het contactslot wordt uitgeschakeld,
gaat het controlelampje na 30 seconden
continu knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld. Het
controlelampje stopt na 24 uur met knippe-
ren, maar het startblokkeersysteem blijft in-
geschakeld.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
Storing in het transpondersignaal
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit
de buurt van het contactslot.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU91472
Controlelampje stabiliteitsregeling “ ”
Dit controlelampje gaat knipperen wanneer
tijdens het rijden de tractieregeling, SCS of
LIF wordt geactiveerd. Wanneer “TCS-MO-
DE” op “OFF” wordt gezet, gaat het contro-
lelampje branden.
UB7ND1D0.book Page 7 Monday, August 30, 2021 2:32 PM

Functies van instrumenten en bedieningselementen
4-8
4
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.LET OP
DCA27222
Vermijd beweging of trilling van de ma-
chine bij het aanzetten van het contact-
slot, aangezien dit de initialisatie van de
IMU kan verstoren. Als dit gebeurt, zal
de tractieregeling niet werken en zal de
weergave “TCS-MODE” op “OFF” staan
totdat de IMU kan worden geïnitiali-
seerd.
DAU88362
Waarschuwingslampje oliedruk en koel-
vloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is of de koelvloei-
stoftemperatuur hoog is. Zet als dit gebeurt
onmiddellijk de motor uit.OPMERKINGAls de machine voor het eerst wordt
ingeschakeld, moet dit lampje gaan
branden en blijven branden totdat de
motor is gestart. 
Als een storing wordt gedetecteerd,
gaat dit lampje branden en gaat het
waarschuwingspictogram oliedruk
knipperen.
LET OP
DCA22441
Als het waarschuwingslampje oliedruk
en koelvloeistoftemperatuur niet uitgaat
nadat de motor is gestart of gaat bran-
den terwijl de motor draait, moet u on-
middellijk de motor afzetten en de
machine stoppen.
 Als de motor oververhit raakt,
wordt het waarschuwingspicto-
gram koelvloeistoftemperatuur
weergegeven. Laat de motor afkoe-
len. Controleer het koelvloeistofni-
veau (zie pagina 7-35).
 Als de motoroliedruk laag is, wordt
het waarschuwingspictogram olie-
druk weergegeven. Controleer het
olieniveau (zie pagina 7-10).
 Als het waarschuwingslampje blijft
branden nadat de motor is afge-
koeld en het olieniveau in orde is
bevonden, laat dan een Yamaha
dealer de machine controleren. Rijd
niet verder met de machine!
DAU88370
Waarschuwingslampje hulpsystemen
“”
Dit waarschuwingslampje gaat branden als
er een probleem wordt gedetecteerd in een
niet-motorgerelateerd systeem.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Laat als dit niet het geval is de
machine nakijken door een Yamaha dealer.
UB7ND1D0.book Page 8 Monday, August 30, 2021 2:32 PM

Functies van instrumenten en bedieningselementen
4-12
4
Indicator handvatverwarming (optie)
De handvatverwarming kan worden ge-
bruikt wanneer de motor draait. Er zijn
10 temperatuurniveaus. Indien geactiveerd
geeft de indicator het temperatuurniveau
van 1 (laagste) tot 10 (hoogste) aan.
Gebruik om de handvatverwarming te acti-
veren de wielschakelaar om de handvatver-
warmingsweergave te markeren met de
cursor.
Druk de wielschakelaar naar binnen om de
handvatverwarmingsfunctie te selecteren.
Draai na de selectie de wielschakelaar om-
hoog of omlaag om het temperatuurniveau
in te stellen.
Druk de wielschakelaar naar binnen om het
temperatuurniveau te bevestigen en de
handvatverwarmingsfunctie af te sluiten.LET OP
DCA17932
Draag handschoenen wanneer u de
handvatverwarming gebruikt.
 Gebruik de handvatverwarming niet
bij warm weer.
 Als het stuurhandvat of de gashen-
del versleten of beschadigd is, ge-
bruik de handvatverwarming dan
niet meer en vervang handvat en
hendel.
De functie van de wielschakelaar kan in de
handvatverwarmingsmodus worden ver-
grendeld door de wielschakelaar lang inge-
drukt te houden terwijl de indicator
handvatverwarming door de cursor is ge-
markeerd.
In deze modus kunnen de temperatuurni-
veaus direct worden bijgesteld door de
wielschakelaar omhoog of omlaag te draai-
en.
Houd de wielschakelaar ingedrukt om deze
modus af te sluiten en de normale werking
van de wielschakelaar te herstellen.OPMERKINGDe huidige instelling voor handvatverwar-
ming wordt opgeslagen wanneer de machi-
ne wordt uitgeschakeld.Rondetimer
Deze stopwatchfunctie kan worden geacti-
veerd via het instellingen MENU. (Zie pagi-
na 4-14.)
Na activering wordt het voertuiginformatie-
display vervangen door: Druk om de timer te starten op de lichtsig-
naalschakelaar.
Telkens als op de lichtsignaalschakelaar
wordt gedrukt, wordt het aantal ronden met
1 verhoogd en wordt de huidige rondetijd
teruggesteld.
Druk om de rondetimer te pauzeren de
wielschakelaar naar binnen.
Druk om de pauze op te heffen op de licht-
signaalschakelaar. De werking van de timer
wordt hervat zonder dat een nieuwe ronde
wordt geteld.
Om de rondetijdmodus af te sluiten, scha-
kelt u deze uit in het instellingen MENU. (Zie
pagina 4-14.)
1. Rondeteller
2. Huidige rondetijd
3. Tijd laatste/vorige ronde
LAP
02
LATEST
00:12.3
4
00:3 0.23
2
1
3
UB7ND1D0.book Page 12 Monday, August 30, 2021 2:32 PM

Functies van instrumenten en bedieningselementen
4-13
4
OPMERKINGDe rondetimer kan alleen worden ge-
start als de motor draait.
 Als op de lichtsignaalschakelaar
wordt gedrukt, knippert de koplamp.
 Telkens als de rondetimer wordt ge-
pauzeerd, kan de werking worden
hervat door op de lichtsignaalschake-
laar te drukken.Pictogram remregelsysteem “BC”
Dit pictogram wordt vervangen door de
waarschuwing hulpsysteem en de waar-
schuwing koelvloeistoftemperatuur als
deze worden geactiveerd.
Zie voor meer informatie over het BC-sy-
steem “BC” op pagina 3-3.
Waarschuwing foutmodus “Err”
Als zich een interne fout voordoet (bijv. uit-
val van de communicatie met een systeem-
regelaar), verschijnt de waarschuwing
foutmodus als volgt.
“Err” en waarschuwingslampje “ ” dui-
den op een ECU-fout.
Alleen “Err” duidt op een ABS ECU-fout.
OPMERKINGAfhankelijk van de aard van de fout werkt
het display mogelijk niet goed, waardoor
het onmogelijk kan zijn om de instellingen
van de tractieregeling te wijzigen. Daar-
naast werkt het ABS-systeem mogelijk niet
goed. Wees extra voorzichtig bij het rem-
men en vraag onmiddellijk een Yamaha-
dealer om de machine na te kijken.Waarschuwing hulpsysteem “ ”
Dit pictogram verschijnt als er een pro-
bleem wordt gedetecteerd in een niet-
motorgerelateerd systeem.
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit pictogram verschijnt als de koelvloei-
stoftemperatuur oploopt tot 116 °C (241 °F)
of hoger. Stop de machine en schakel de
motor uit. Laat de motor afkoelen.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
Waarschuwingslampje oliedruk “ ”
Dit pictogram verschijnt als de motorolie-
druk laag is. Als de machine voor het eerst
wordt ingeschakeld, moet nog oliedruk
worden opgebouwd. Daarom wordt dit pic-
togram weergegeven totdat de motor is ge-
start.OPMERKINGAls een storing wordt gedetecteerd, zal het
waarschuwingspictogram oliedruk doorlo-
pend knipperen.LET OP
DCA26410
Laat de motor niet draaien als de olie-
druk laag is.
UB7ND1D0.book Page 13 Monday, August 30, 2021 2:32 PM

Functies van instrumenten en bedieningselementen
4-16
4
BCHet remregelsysteem heeft twee instellin-
gen, BC1 en BC2. Selecteer BC1 als u al-
leen het standaard ABS wilt gebruiken.
Selecteer BC2 om het remregelsysteem de
remdruk verder te laten reguleren in de
bochten om laterale wielslip te beperken.OPMERKINGVoor ervaren rijders en bij circuitgebruik
kan het BC2-remsysteem bij wisselende
omstandigheden vroeger ingrijpen dan ver-
wacht in relatie tot uw beoogde snelheid of
lijn in de bochten.
SnelschakelsysteemDe indicators van het snelschakelsysteem
zijn verdeeld in de secties QS en QS .
QS en QS zijn niet gekoppeld en kun-
nen onafhankelijk van elkaar worden in- of
uitgeschakeld.
Het snelschakelsysteem kan worden inge-
steld op ON of OFF.
In de stand OFF wordt de betreffende op-
of terugschakelfunctie uitgeschakeld. In
dat geval moet bij schakelen in die richting
de koppelingshendel worden gebruikt.OPMERKINGAls de instelling van het snelschakelsy-
steem niet kan worden gewijzigd: schakel
de motor uit met de versnellingsbak in de
vrijstand en wijzig dan de instelling.
“Shift Indicator”
Met deze module kan een aangepaste
schakelindicator worden ingesteld. Als het
motortoerental in (toeren per minuut, tpm)
in het gespecificeerde bereik ligt, gaat de
schakelindicator knipperen.
Deze module heeft 3 opties:
“IND Mode” - de schakelindicator kan wor-
den in- of uitgeschakeld
“IND Start” - het toerental waarbij de indi-
cator begint te knipperen kan worden ge-
kozen. Draai na select ie de wielschakelaar
omhoog of omlaag om de toerentalwaarde
met stappen van 200 tpm te verhogen of
verlagen. “IND Start” kan worden ingesteld
tussen 6000 - 12800 tpm.
“IND Stop” - het toerental waarbij de indi-
cator stopt met knipperen kan worden ge-
kozen. Draai na select ie de wielschakelaar
omhoog of omlaag om de toerentalwaarde
km/h
BC Setting
BC
2
km/h
QS Setting
Q S ONQS ON
km/h
Shift Ind icator
IND Mod eONIND Start 8000 r/minIND Stop 10000 r/min
UB7ND1D0.book Page 16 Monday, August 30, 2021 2:32 PM

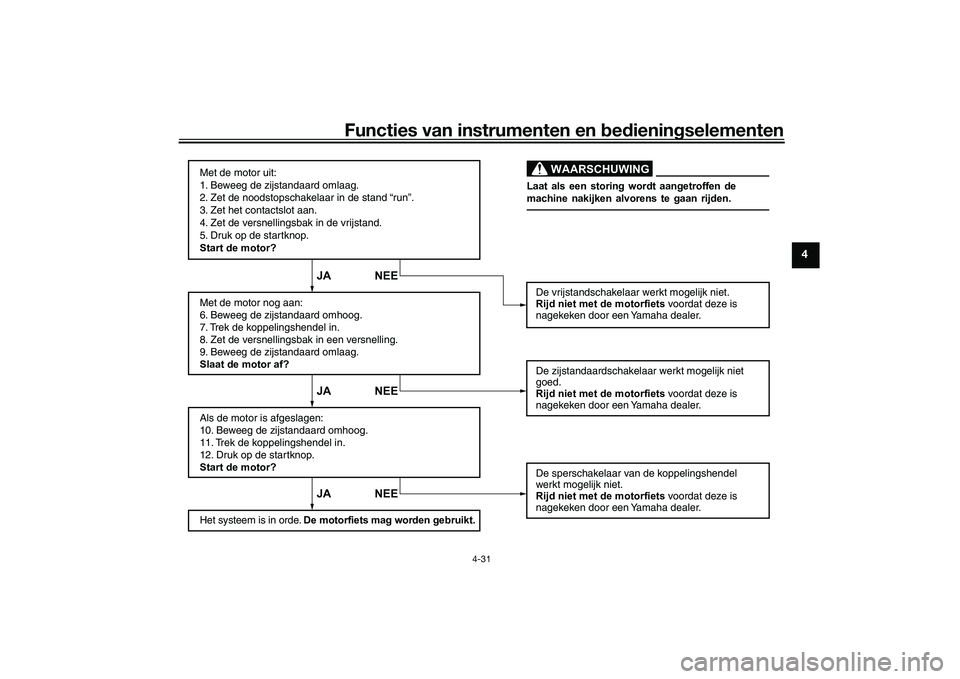

Functies van instrumenten en bedieningselementen
4-31
4
JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UB7ND1D0.book Page 31 Monday, August 30, 2021 2:32 PM

Gebruik en belangrijke rij-informatie
6-2
6
DAU91411
De motor startenHet startspersysteem staat starten toe
wanneer: de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 4-5.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het waarschuwingslampje oliedruk en
koelvloeistoftemperatuur moet gaan
branden en blijven branden totdat de
motor is gestart. 
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven tot de
machine een snelheid van 5 km/h
(3 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startkno p los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.OPMERKINGAls de motor niet wil starten, opnieuw pro-
beren met de gasgreep 1/4 slag (20 graden)
opengedraaid.
LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!1. 1/4 slag (20 graden)
1 1 1
UB7ND1D0.book Page 2 Monday, August 30, 2021 2:32 PM
