2022 YAMAHA EX Bruksanvisningar (in Swedish)

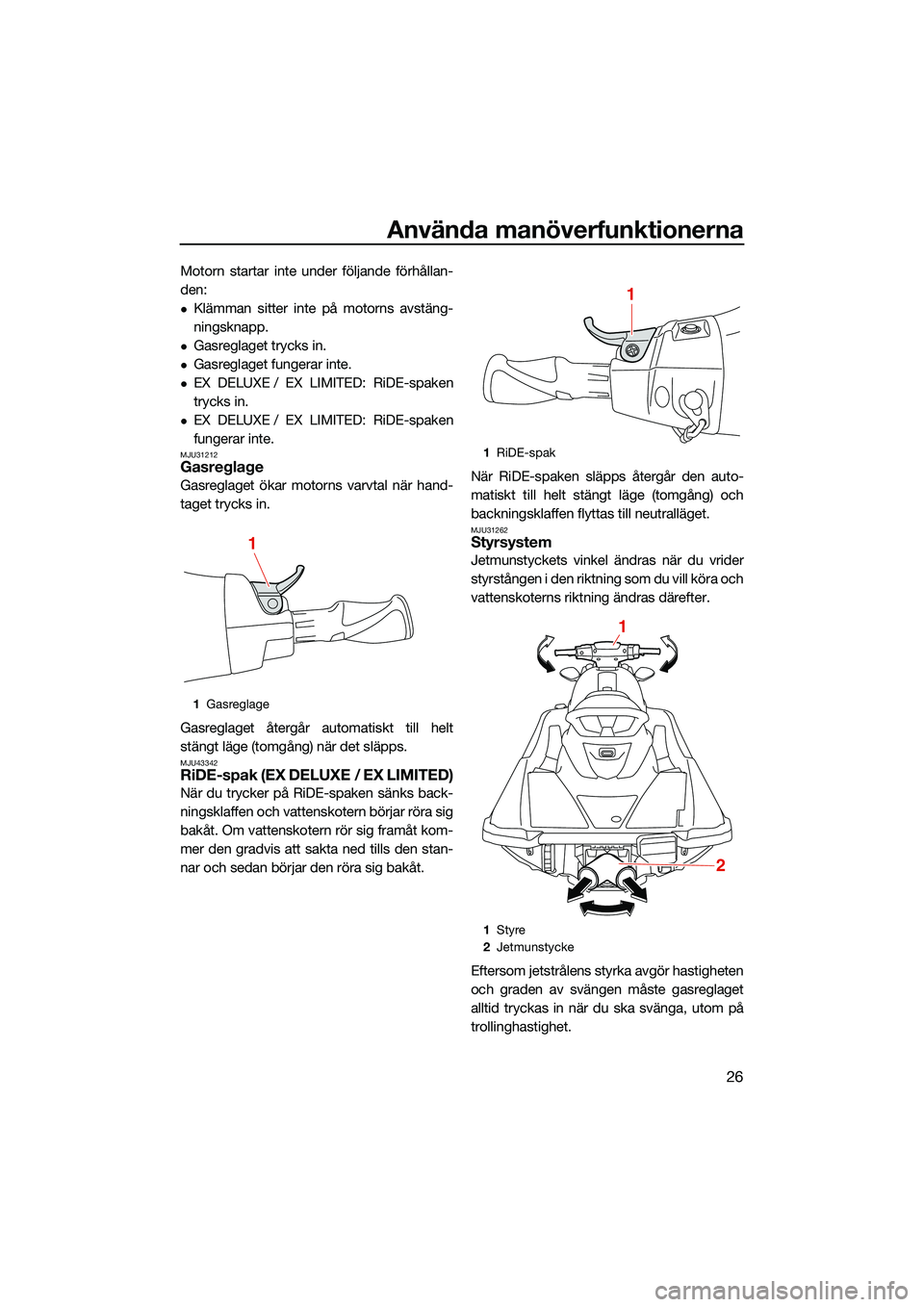

Använda manöverfunktionerna
26
Motorn startar inte under följande förhållan-
den:
Klämman sitter inte på motorns avstäng-
ningsknapp.
Gasreglaget trycks in.
Gasreglaget fungerar inte.
EX DELUXE / EX LIMITED: RiDE-spaken
trycks in.
EX DELUXE / EX LIMITED: RiDE-spaken
fungerar inte.
MJU31212Gasreglage
Gasreglaget ökar motorns varvtal när hand-
taget trycks in.
Gasreglaget återgår automatiskt till helt
stängt läge (tomgång) när det släpps.
MJU43342RiDE-spak (EX DELUXE / EX LIMITED)
När du trycker på RiDE-spaken sänks back-
ningsklaffen och vattenskotern börjar röra sig
bakåt. Om vattenskotern rör sig framåt kom-
mer den gradvis att sakta ned tills den stan-
nar och sedan börjar den röra sig bakåt.När RiDE-spaken släpps återgår den auto-
matiskt till helt stängt läge (tomgång) och
backningsklaffen flyttas till neutralläget.
MJU31262Styrsystem
Jetmunstyckets vinkel ändras när du vrider
styrstången i den riktning som du vill köra och
vattenskoterns riktning ändras därefter.
Eftersom jetstrålens styrka avgör hastigheten
och graden av svängen måste gasreglaget
alltid tryckas in när du ska svänga, utom på
trollinghastighet.
1
Gasreglage
1
1RiDE-spak
1 Styre
2 Jetmunstycke
1
1
2
UF3Y75M0.book Page 26 Friday, July 9, 2021 10:19 AM

Använda manöverfunktionerna
27
Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget.
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längre
att svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.
MJU35975Kylvattenutlopp
När motorn är igång kommer en del kylvatten
som cirkulerar i motorn att släppas ut genom
kylvattenutloppet.
Det finns ett kylvattenutlopp på babords sida
(vänster) av vattenskotern. Du kan kontrollera
att kylsystemet fungerar som det ska genom
att se om vatten flödar ut från kylvattenutlop-
pet. Om vatten inte flödar ut från utloppet ska
du stänga av motorn och kontrollera om inta-
get är tilltäppt. (Information om vattenintaget
finns på sidan 88.)
OBS
Det tar ca 60 sekunder för vattnet att nå ut-
loppet efter det att motorn har startats.
Vattenflödet kanske inte är konstant när
m o t o r n g år p å t o m g ån g . O m så är fal l e t s k a
du gasa en aning för att se att vattnet ma-
tas ut som det ska.
MJU40323Vattenavskiljare
Vattenavskiljaren förhindrar att vatten tränger
in i bränsletanken genom att samla upp even-
tuellt vatten som tränger in i bränsletankens
ventilationsslang om vattenskotern kapsej-
sar.
Om vatten har samlats i vattenavskiljaren ska
du tömma ut det genom att lossa avtapp-
ningspluggen.
Tömma ut vatten ur vattenavskiljaren:
(1) Placera ett dräneringstråg eller en torr trasa under vattenavskiljaren.
(2) Lossa avtappningspluggen gradvis och töm ut vattnet. Fånga upp vattnet i drä-
neringstråget eller torka upp det med
den torra trasan så att det inte kommer in
i motorrummet. Om vatten kommer in i
vattenskotern ska du komma ihåg att
torka upp det med en torr trasa.
(3) Dra åt avtappningspluggen ordentligt tills det tar stopp.1Kylvattenutlopp
1
1Vattenavskiljare
2 Avtappningsskruv
2
1
UF3Y75M0.book Page 27 Friday, July 9, 2021 10:19 AM

Använda vattenskotern
28
MJU40014
Vattenskoterns funktioner
MJU40522Backningssystem (EX SPORT)MWJ01231
Använd inte backningsfunktionen för att
sakta ned eller stoppa vattenskotern ef-
tersom det kan göra att du förlorar kon-
trollen över vattenskotern, kastas av
eller stöter till styrstången.
Kontrollera att det inte finns hinder eller
människor bakom dig innan du lägger i
backen.
Rör inte backningsklaffen när växelspa-
ken manövreras, du kan klämma dig.
När växelspaken flyttas till backläget sänks
backningsklaffen och böjer av vattenstrålen
som kommer ut ur jetmunstycket. Det gör att
vattenskotern rör sig bakåt.
Lägga in backen:
(1) Släpp gasreglaget och låt motorn gå till-baka till tomgång.
(2) Dra växelspaken bakåt tills den stannar i backläget. Backningsklaffen sänks och
vattenskotern börjar backa på trolling-
hastighet.
Lägga in framåtväxeln:
(1) Släpp gasreglaget och låt motorn gå till-baka till tomgång.
(2) Skjut växelspaken framåt tills den stan- nar i framåtläget. Backningsklaffen höjs
och vattenskotern börjar köra framåt på
trollinghastighet.
MJU43155Växelsystem (EX DELUXE / EX
LIMITED)
MWJ01773
Kontrollera att det inte finns hinder eller
människor bakom dig innan du lägger i
backen.
Rör inte backningsklaffen när RiDE-spa-
ken manövreras, du kan klämma dig.
Om RiDE-spaken och gasreglaget ma-
növreras samtidigt ska du inte släppa
enbart RiDE-spaken. Det kan göra att
vattenskotern accelererar snabbare än
väntat, vilket kan leda till en olycka.
RiDE-spaken och gasreglaget kan bara an-
vändas för att ändra vattenskoterns rörelse-
riktning framåt eller bakåt när motorn är
igång. När du trycker på RiDE-spaken sänks
backningsklaffen och böjer av vattenstrålen
som sprutar ut från jetmunstycket så att vat-
1 Växelspak
2 Backläge
3 Framåtläge
1
2
3
1Backningsklaff
2 Framåtläge
3 Backläge
1
2
3
UF3Y75M0.book Page 28 Friday, July 9, 2021 10:19 AM

Använda vattenskotern
29
tenskotern backar eller går i neutralläge. När
gasreglaget trycks in höjs backningsklaffen
och vattenskotern rör sig framåt.
OBS
Den här modellen är utrustad med en funk-
tion som begränsar motorvarvtalet i back-
läget.
Backningsklaffen flyttas automatiskt till
neutralläget när motorn startas.
Lägga in backen:
(1) Släpp gasreglaget.
(2) Tryck på RiDE-spaken. Backningsklaffensänks, motorvarvtalet ökar, vattensko-
tern börjar röra sig bakåt och växelindi-
katorn “R” (back) visas.
Växla från backläge till neutralläge:
Släpp RiDE-spaken. Backningsklaffen åter-
går automatiskt till neutralläge och växelindi-
katorn “N” (neutralläge) visas.
1RiDE-spak
1 Backningsklaff
2 Backläge
1
1
2
1“R” (backläge)
1 RiDE-spak
1 Backningsklaff
2 Neutralläge
1
1
1
2
UF3Y75M0.book Page 29 Friday, July 9, 2021 10:19 AM

Använda vattenskotern
30
OBS
Även om neutralläget hjälper till att hålla vat-
tenskotern stilla när motorn är igång kan vis-
sa rörelser förekomma.
Lägga in framåtväxeln:
(1) Släpp RiDE-spaken.
(2) Tryck på gasreglaget. Backningsklaffenlyfts upp helt, motorvarvtalet ökar, vat-
tenskotern börjar röra sig framåt och
växelindikatorn “F” (framåt) visas.
OBS
Om RiDE-spaken trycks in samtidigt som
gasreglaget trycks in kommer vattenskotern
att sakta ned och sedan börjar den att backa
när den stannat.
Växla från framåtläge till neutralläge:
(1) Släpp gasreglaget.
(2) Tryck lätt på RiDE-spaken och släpp den. Växelindikatorn “N” (neutralläge) vi-
sas.
1“N” (neutralläge)
1 Gasreglage
1
1
1Backningsklaff
2 Framåtläge
1 “F” (framåtläge)
1
2
1
UF3Y75M0.book Page 30 Friday, July 9, 2021 10:19 AM

Använda vattenskotern
31
OBS
Backningsklaffen flyttas till backläget om du
trycker kontinuerligt på RiDE-spaken.
1“N” (neutralläge)
1
UF3Y75M0.book Page 31 Friday, July 9, 2021 10:19 AM

Använda instrumenten
32
MJU44571
Multifunktionspanel
Multifunktionspanelen visar information om
vattenskotern.
Inledande användning av multifunktions-
panelen
Alla displaysegment tänds när multifunk-
tionspanelen aktiveras. Efter 2 sekunder
slocknar varningsindikatorerna på informa-
tionsdisplayen och sedan börjar multifunk-
tionspanelen fungera som vanligt.
Multifunktionspanelens standbyläge
Multifunktionspanelen stängs av och går in i
standbyläge om multifunktionspanelen inte
tar emot några indata inom 30 sekunder efter
det att motorn stannat. När motorn startas
igen återgår displayerna till de lägen som an-
vändes innan multifunktionspanelen stäng-
des av och panelen börjar fungera som
vanligt.
MJU35027Informationsdisplay
Informationsdisplayen visar vattenskoterns
driftförhållanden.
MJU43833Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet.
Enheterna som visas kan ändras mellan kilo-
meter per timme “km/h” och miles per timme
“MPH”.
OBS
“MPH” ställs in som visningsenhet på
Yamahas fabrik.
1 Informationsdisplay
2 “WARNING”-indikatorlampa
12
1Bränslemätare
2 Växelindikator (EX DELUXE / EX LIMITED)
3 Varningsindikator för överhettning av motor
4 Motorvarningsindikator
5 Varvräknare/timmätare/voltmätare
6 Varningsindikator för oljetryck
7 Varningsindikator för bränslenivå
8 Hastighetsmätare
1 Hastighetsmätare
251346
78
1
UF3Y75M0.book Page 32 Friday, July 9, 2021 10:19 AM

Använda instrumenten
33
Ändra hastighetsmätarens visningsen-
heter:
Starta motorn, stäng av motorn och tryck på
motorns stoppknapp 3 gånger i minst
0.4 sekunder varje gång innan multifunk-
tionspanelen stängs av. Hastighetsmätarens
visningsenheter ändras.
Upprepa proceduren om du vill ändra hastig-
hetsmätarens visningsenheter igen.
MJU44650Varvräknare
Varvräknaren visar motorvarvtalet.
OBS
Batterispänningen och det totala antalet mo-
tortimmar visas växelvis när motorn är av-
stängd.
MJU43891Växelindikator (EX DELUXE / EX LIMITED)
Indikatorn visar backningsklaffens växellä-
gen: “F” (framåt), “N” (neutralläge) och “R”
(back). (Information om växling finns på sidan
28.)
MJU44700Timmätare och voltmätare
Timräknaren och voltmätaren visas i varvräk-
nardelen på informationsdisplayen när mo-
torn är avstängd.
Timräknaren och voltmätaren visas omväx-
lande med 3 sekunders intervall.
1 Stoppknapp
1 Hastighetsmätare
1
1
1Varvräknare
1 Växelindikator
2 “F” (framåtläge)
3 “N” (neutralläge)
4 “R” (backläge)
1
12
3
4
UF3Y75M0.book Page 33 Friday, July 9, 2021 10:19 AM
