2022 YAMAHA EX Bruksanvisningar (in Swedish)

Underhåll
82
MJU36943Motorolja och oljefilterMWJ00341
Motoroljan är extremt het omedelbart ef-
ter det att motorn har stängts av. Om du
kommer i kontakt med eller får motorolja
på kläderna kan det leda till brännskador.
MCJ00992
Kör inte motorn med för mycket eller för
lite olja i motorn, det kan skada motorn.
Vi rekommenderar att en Yamaha-återförsäl-
jare byter motoroljan och oljefiltret. Rådgör
med en Yamaha-återför säljare om du väljer
att byta olja och filter på egen hand.
UF3Y75M0.book Page 82 Friday, July 9, 2021 10:19 AM

Specifikationer
83
MJU45443
Specifikationer
Vattenskoterns
kapacitet:Maximalt antal personer ombord: 3 person
Maximal lastkapacitet: 225 kg (496 lb)
Mått och vikt: Längd: 3.13 m (123.2 in) (EX)
3.14 m (123.6 in) (EX SPORT / EX
DELUXE / EX LIMITED)
Bredd: 1.13 m (44.5 in)
Höjd: 1.15 m (45.3 in)
Torrvikt: 262 kg (578 lb) (EX)
265 kg (584 lb) (EX SPORT)
272 kg (600 lb) (EX DELUXE)
273 kg (602 lb) (EX LIMITED)
Prestanda: Maximal uteffekt (enligt ISO
8665/SAE J1228): 74.6 kW vid 7300 v/min
Maximal bränsleförbrukning: 29.2 L/h (7.7 US gal/h, 6.4 Imp.gal/h)
Körning på full gas: 1.71 timmar
Trollinghastighet: 1500 100 v/min
Motor: Motortyp: Vätskekyld, 4-takt, DOHC
Antal cylindrar: 3
Motorns slagvolym: 1049 cm3
Borrning  slag: 82.0  66.2 mm (3.23  2.61 in)
Kompressionsförhållande: 11.0 : 1
Ventilspel – insug (kall): 0.15–0.22 mm (0.0059–0.0087 in)
Ventilspel – avgas (kall): 0.26–0.32 mm (0.0102–0.0126 in)
Smörjsystem: Torrsump
Kylsystem: Vatten
Startsystem: Elektriskt
Tändningssystem: T.C.I.
Tändstift (NGK): CR9EB
Elektrodavstånd: 0.7–0.8 mm (0.028–0.031 in)
Batterikapacitet: 12 V, 18 Ah
Batterityp: YTX20L-BS
Laddningssystem: Svänghjulsmagnet
Drivenhet: Framdrivningssystem: Jetpump
Typ av jetpump: Enstegs med axiellt flöde
Impellerns rotation: Moturs
Jetmunstyckets vinkel: 24+24 °
UF3Y75M0.book Page 83 Friday, July 9, 2021 10:19 AM

Specifikationer
84
Bränsle och olja:Rekommenderat bränsle: Vanlig blyfri bensin
Minimalt oktantal (PON): 86
Minimalt oktantal (RON): 90
Rekommenderad motorolja: YAMALUBE 4W eller 4-taktsmotorolja
Rekommenderad SAE-typ av motor-
olja: SAE 10W-30, 10W-40, 20W-40,
20W-50
Rekommenderad API-grad av motor-
olja: API SG, SH, SJ, SL
Bränsletankens totala kapacitet: 50 L (13.2 US gal, 11.0 Imp.gal)
Mängd motorolja med oljefilterbyte: 3.4 L (3.59 US qt, 2.99 Imp.qt)
Mängd motorolja utan oljefilterbyte: 3.2 L (3.38 US qt, 2.82 Imp.qt)
Total mängd motorolja: 3.7 L (3.91 US qt, 3.26 Imp.qt)
UF3Y75M0.book Page 84 Friday, July 9, 2021 10:19 AM

Åtgärda fel
85
MJU34562
Felsökning
Använd felsökningsschemat för att kontrollera orsaken om du har problem med vattensko-
tern.
Kontakta en Yamaha-återförsäljare om du inte kan hitta orsaken.
MJU44430Felsökningsschema
Bekräfta möjlig orsak och åtgärd och läs sedan den tillämpliga sidan.
FELMÖJLIG ORSAK ÅTGÄRDSIDA
Motorn startar inte
(startmotorn dras
inte runt) Motorns av-
stängnings-
knappKlämman sitter inte
på plats
Sätt fast klämman
25
Säkring Utlöst Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Batteri Urladdat Ladda74
Dåliga anslutningar Dra åt efter behov 74
Korroderad pol Rengör eller byt 74
Startmotor Fel Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Motorn startar inte
(startmotorn dras
runt) Gasreglage Intryckt
Släpp25
Fel Låt en Yamaha-åter-
försäljare utföra ser-
vice —
RiDE-spak
(EX
DELUXE / EX
LIMITED) Intryckt
Släpp 25
Fel Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Bränsle Bränsletanken är tom Fyll på så snart som möjligt43
Gammalt eller förore-
nat Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Bränsletank Vatten eller smuts finns Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Tändstift Smutsiga eller defek- ta Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Bränslein-
sprutnings-
system Fel på bränslepump Låt en Yamaha-åter-
försäljare utföra ser-
vice —
UF3Y75M0.book Page 85 Friday, July 9, 2021 10:19 AM

Åtgärda fel
86
Motorn går oregel-
bundet eller tjuv-
stannarBränsle Bränsletanken är tom Fyll på så snart som
möjligt43
Gammalt eller förore-
nat Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Bränsletank Vatten eller smuts finns Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Tändstift Smutsiga eller defek- ta Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Felaktigt värmeområ-
de Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Felaktigt gap Låt en Yamaha-åter- försäljare utföra ser-
vice —
Elektriska ka-
blar Lös anslutning Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Bränslein-
sprutnings-
system Felaktiga eller igen-
satta insprutare
Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Varningslampa eller
indikator blinkar el-
ler tänds Bränslenivå-
varning
Bränsletanken är tom Fyll på så snart som
möjligt 43
Oljetrycks-
varning Oljetrycket har sjunkit Låt en Yamaha-åter-
försäljare utföra ser-
vice 35
Överhett-
ningsvarning Tilltäppt intag Rengör
88
Motorvarning Felaktiga givare Låt en Yamaha-åter- försäljare utföra ser-
vice36
FEL
MÖJLIG ORSAK ÅTGÄRDSIDA
UF3Y75M0.book Page 86 Friday, July 9, 2021 10:19 AM

Åtgärda fel
87
Vattenskotern går
långsamt eller förlo-
rar effektKavitation Tilltäppt intag Rengör 88
Skadad eller sliten
impeller Låt en Yamaha-åter-
försäljare utföra ser-
vice 88
Överhett-
ningsvarning Motorvarvtalet be-
gränsas Rengör intaget och
låt motorn svalna
35
Oljetrycks-
varning Motorvarvtalet be-
gränsas Fyll på olja
35
Tändstift Smutsiga eller defek- ta Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Felaktigt värmeområ-
de Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Felaktigt gap Låt en Yamaha-åter- försäljare utföra ser-
vice —
Elektriska ka-
blar Lös anslutning Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Bränsle Gammalt eller förore- nat Låt en Yamaha-åter-
försäljare utföra ser-
vice —
Luftfilter Tilltäppt Låt en Yamaha-åter- försäljare utföra ser-
vice—
Oljeansamlingar Låt en Yamaha-åter- försäljare utföra ser-
vice —
Gasreglage Fel Låt en Yamaha-åter- försäljare utföra ser-
vice—
FEL MÖJLIG ORSAK ÅTGÄRD SIDA
UF3Y75M0.book Page 87 Friday, July 9, 2021 10:19 AM

Åtgärda fel
88
MJU34625
NödfallsprocedurerMJU44592Rengöra vattenintag och impellerMWJ00783
Innan du försöker ta bort växter eller skräp
från vattenintaget eller impellerområdet
ska du stänga av motorn och ta bort kläm-
man från motorns avstängningsknapp.
Allvarliga personskador eller dödsfall kan
inträffa vid kontakt med de roterande de-
larna på jetpumpen.
Om växter eller skräp fastnar i intaget eller im-
pellern kan kavitation uppstå vilket gör att jet-
strålen minskar trots att motorvarvtalet stiger.
Om tillståndet inte åtgärdas, kommer motorn
att överhettas och eventuellt kärva.
FÖRSIKTIGT: Om växter eller skräp kom-
mer in i vattenintaget ska du inte köra vat-
tenskotern över trollinghastighet förrän
skräpet har avlägsnats.
[MCJ00654]
Om det finns tecken på att vattenintaget eller
impellern är tilltäppta av växter eller skräp ska
du köra tillbaka till land och kontrollera inta-
get och impellern. Stanna alltid motorn innan
vattenskotern tas upp på land. (1) Placera en lämplig ren trasa eller en mat-
ta under vattenskotern för att skydda
den från nötning och repor. Vänd vatten-
skotern på sidan så som visas.
FÖRSIKTIGT: När du vänder vatten-
skotern på sidan ska du stötta fören
så att styrstången inte böjs eller ska-
das.
[MCJ02691]
UF3Y75M0.book Page 88 Friday, July 9, 2021 10:19 AM

Åtgärda fel
89
(2) Ta bort växter och skräp från områdetrunt intaget, drivaxeln, impellern, jet-
pumphuset och jetmunstycket.
Kontakta en Yamaha-återförsäljare om
det är svårt att få bort skräpet.

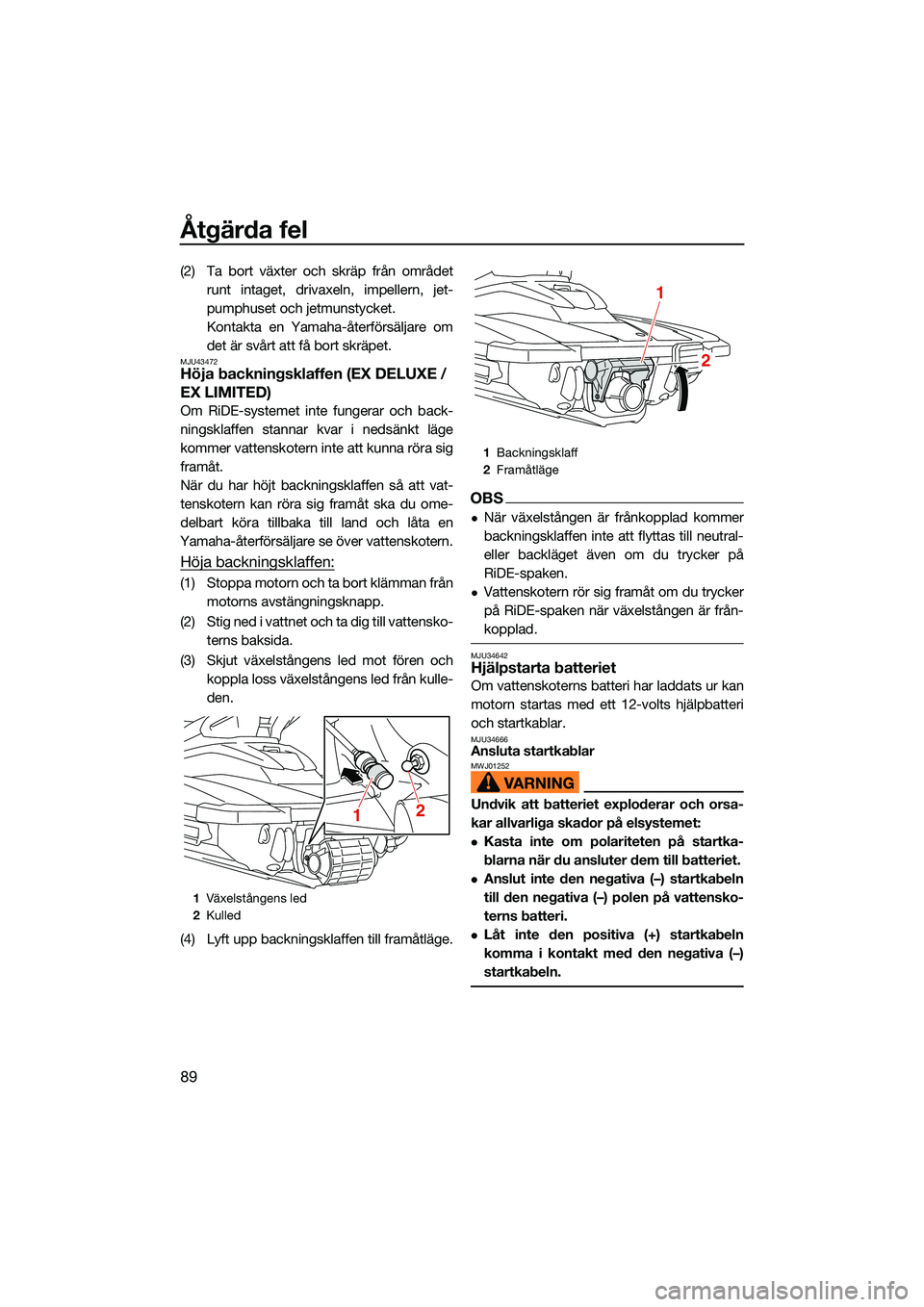

MJU43472Höja backningsklaffen (EX DELUXE /
EX LIMITED)
Om RiDE-systemet inte fungerar och back-
ningsklaffen stannar kvar i nedsänkt läge
kommer vattenskotern inte att kunna röra sig
framåt.
När du har höjt backningsklaffen så att vat-
tenskotern kan röra sig framåt ska du ome-
delbart köra tillbaka till land och låta en
Yamaha-återförsäljare se över vattenskotern.
Höja backningsklaffen:
(1) Stoppa motorn och ta bort klämman från motorns avstängningsknapp.
(2) Stig ned i vattnet och ta dig till vattensko- terns baksida.
(3) Skjut växelstångens led mot fören och koppla loss växelstångens led från kulle-
den.
(4) Lyft upp backningsklaffen till framåtläge.
OBS
När växelstången är frånkopplad kommer
backningsklaffen inte att flyttas till neutral-
eller backläget även om du trycker på
RiDE-spaken.
Vattenskotern rör sig framåt om du trycker
på RiDE-spaken när växelstången är från-
kopplad.
MJU34642Hjälpstarta batteriet
Om vattenskoterns batteri har laddats ur kan
motorn startas med ett 12-volts hjälpbatteri
och startkablar.
MJU34666Ansluta startkablarMWJ01252
Undvik att batteriet exploderar och orsa-
kar allvarliga skador på elsystemet:
Kasta inte om polariteten på startka-
blarna när du ansluter dem till batteriet.
Anslut inte den negativa (–) startkabeln
till den negativa (–) polen på vattensko-
terns batteri.
Låt inte den positiva (+) startkabeln
komma i kontakt med den negativa (–)
startkabeln.
1 Växelstångens led
2 Kulled
1 2
1
Backningsklaff
2 Framåtläge
1
2
UF3Y75M0.book Page 89 Friday, July 9, 2021 10:19 AM
