2022 TOYOTA RAV4 tlak

RAV4 HEV_OM_OM42C36CZ_(EE)
1
6 5
4
3
2
8
7
Obrazový rejstříkVyhledání podle obrázku
Bezpečnost
a zabezpečeníPečlivě si přečtěte
(Hlavní témata: Dětská sedačka, zabezpečovací systém)
Informace
o stavu vozidla
a indikátoryVýklad informací týkajících se jízdy
(Hlavní témata: Přístroje, multiinformační displej)
Před jízdouOtevírání a zavírání dveří a oken, seřízení před jízdou
(Hlavní témata: Klíče, dveře, sedadla, elektricky ovládaná okna)
Jízda<00320059004f00690047006900510074000300440003004c00510049005200550050004400460048000f0003004e00570048005500700003004d0056005200580003005300520057011c004800450051007000030053005500520003004d0074005d004700
58[
(Hlavní témata: Startování hybridního systému, tankování)
Vybavení
interiéruPoužívání vybavení interiéru
(Hlavní témata: Klimatizace, úložné prostory)
Údržba a péčePéče o vaše vozidlo a postupy při údržbě
(Hlavní témata: Interiér a exteriér, žárovky)
Když nastanou
potížeCo dělat v případě poruchy a nouze
(Hlavní témata: Vybití 12V akumulátoru, defekt pneumatiky)
Technické údaje
vozidlaTechnické údaje vozidla, přizpůsobitelné funkce
(Hlavní témata: Palivo, olej, tlak huštění pneumatik)
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

4OBSAH
5-1. Používání systému
klimatizace a odmlžování
Automatický systém
klimatizace ........................330
Vyhřívání volantu/
vyhřívání sedadel/
ventilace sedadel ..............337
5-2. Používání osvětlení interiéru
Přehled osvětlení interiéru ..340
5-3. Používání úložných prostorů
Přehled úložných prostorů ..343
Vybavení zavazadlového
prostoru ............................347
5-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru ......3526-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ..............................366
Čištění a ochrana interiéru
vozidla ..............................369
6-2. Údržba
Požadavky na údržbu .........372
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ........................374
Kapota ................................376
Umístění podlahového
zvedáku ............................377
Motorový prostor .................379
12V akumulátor...................385
Pneumatiky .........................387
Tlak huštění pneumatik.......393
Kola.....................................394
Filtr klimatizace ...................396
Čištění větracího otvoru přívodu
vzduchu hybridního (trakčního)
akumulátoru a filtru ...........399
Výměna gumičky stěračů....403
Baterie elektronického
klíče ..................................407
Kontrola a výměna pojistek .409
Žárovky ...............................412
5Vybavení interiéru6Údržba a péče

13Obrazový rejstřík
Stěrače čelního skla ..................................................................... S.225
Pokyny pro zimní sezónu ........................................ ........................ S.322
Zabránění zamrznutí (odmrazo vač stěračů čelního skla)*1............ S.334
Pokyny pro myčku vozidel (stěrač e čelního skla se senzorem
deště)*1............................................................... ............................ S.367
Výměna gumičky stěrače ....... ......................................................... S.403
Dvířka palivové nádrže ......................................... ........................ S.229
Postup při tankování ........................................... ............................ S.229
Typ paliva/objem palivové nádrže............................... .................... S.483
Pneumatiky ..................................................... ............................... S.387
Rozměry/tlak huštění pneumatik................................. .................... S.488
Zimní pneumatiky/sněhové řetě zy .................................................. S.322
Kontrola/střídání/výstražný syst ém tlaku pneumatik ....................... S.387
Řešení při defektu pneumatik ................................... .............. S.443, 455
Kapota ......................................................... ................................... S.376
Otevření ....................................................... ................................... S.376
Motorový olej.................................................. ................................. S.484
Řešení při přehřátí ............................................ .............................. S.474
Výstražná hlášení .............................................. ............................. S.439
Světlomety/přední obrysová světla/světla pro denní svícení ... S. 217
Směrová světla.... .......................................................................... S.211
Přední mlhová světla*1............................................................... .. S.224
Brzdová světla/koncová světla/směrová světla ................. S. 211, 217
Osvětlení registrační značky ................................... .................... S.217
Koncová světla................................................. ............................. S.217
Couvací světlo
Přesunutí řadicí páky do R..................................... ......................... S.207
Koncová světla................................................. ............................. S.217
Couvací světlo
Přesunutí řadicí páky do R..................................... ......................... S.207
Zadní mlhové světlo*2............................................................... .... S.224
*1: Je-li ve výbavě*2: Může být umístěn na opačné straně podle cílového regionu.
Žárovky venkovních světel pro jízdu (Způsob výměny: S.412, Příkon: S.489)
D
E
F
G
H
I
J
K
L
M
N

91
1
1-5. Systém ochrany před krádeží
Bezpečnost a zabezpečení
■Pokyny pro senzor vniknutí
Senzor může spusti t alarm v následují- cích situacích:
●Ve vozidle jsou osoby nebo zvířata.
●Boční okno nebo panoramatické
střešní okno (je-li ve výbavě) je ote- vřeno.
V tom případě může senzor detekovat
následující:
• Vítr nebo pohyb př edmětů, např. listí
a hmyzu uvnitř vozidla • Ultrazvukové vlny vysílané ze zaříze-
ní, např. senzoru vniknutí jiných vozi-
del • Pohyb osob vně vozidla
●Ve vozidle jsou pohyblivé předměty, například závěsné příslušenství nebo
oděvy zavěšené na háčcích na oděvy.
●Vozidlo je zaparkováno na místě, kde
se vyskytují extrémní vibrace nebo hluk, jako např. v parkovací garáži.
●Z vozidla je odstraňován led nebo sníh, což způsobí, ž e vozidlo je vysta-
veno opakovaným nárazům nebo vib-
racím.
●Vozidlo je uvnitř automatické nebo vy-
sokotlaké myčky vozidel.
●Vozidlo je vystave no nárazům, jako
jsou krupobití, údery blesku a jiné dru- hy opakovaných nárazů nebo vibrací.
■Pokyny pro senzor náklonu
Senzor může spustit alarm v následují-
cích situacích:
●Vozidlo je přepravováno trajektem,
přívěsem, vlakem atd.
●Vozidlo je zaparkováno v parkovací
garáži.
●Vozidlo je uvnitř m yčky vozidel, která
posouvá vozidlo.
●V kterékoliv pneumatice poklesne tlak
vzduchu.
●Vozidlo je zvedáno.
●Nastane zemětřesení nebo propad půdy pod vozovkou.

962-1. Přístrojová deska
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brz-
dového systému*1
( S.431)
(Žlutá)
Výstražná kontrolka brz-
dového systému*1
( S.431)
Výstražná kontrolka sys-
tému dobíjení*1
( S.431)
Výstražná kontrolka vy-
soké teploty chladicí ka-
paliny*2 ( S.431)
Výstražná kontrolka pře-
hřívání hybridního sys-
tému*2 ( S.432)
Výstražná kontrolka níz-
kého tlaku motorového
oleje*2 ( S.432)
Indikátor poruchy*1
( S.432)
Výstražná kontrolka
SRS*1 ( S.432)
Výstražná kontrolka
ABS*1 ( S.433)
(Červená/žlutá)
Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení*1 ( S.433)
(Bliká nebo svítí)
Výstražná kontrolka
PCS*1 (je-li ve výbavě)
( S.433)
(Oranžová)
Indikátor LTA (je-li ve vý-
bavě) ( S.434)
(Bliká)
Indikátor vypnutí parkova-
cího asistenta Toyota*3
(je-li ve výbavě)
( S.434)
(Bliká)
Indikátor vypnutí PKSB*1
(je-li ve výbavě)
( S.434)
(Bliká)
Indikátor vypnutí RCTA*1
(je-li ve výbavě)
( S.435)
Indikátor prokluzu*1
( S.435)
Výstražná kontrolka ne-
vhodného ovládání pe-
dálu*2 ( S.435)
(Bliká)
Indikátor činnosti přidrže-
ní brzdy*1 ( S.436)
(Bliká)
Indikátor parkovací brzdy
( S.436)
Výstražná kontrolka tlaku
pneumatik*1 (je-li ve vý-
bavě) ( S.436)
Výstražná kontrolka níz-
ké hladiny paliva
( S.436)
Kontrolka bezpečnost-
ních pásů řidiče a spolu-
jezdce vpředu ( S.437)
Kontrolky bezpečnost-
ních pásů cestujících
vzadu ( S.437)

119
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■ Nastavení vozidla
 PBD (Elektricky ovládané
zadní dveře) (jsou-li ve výbavě)
( S.140)
Zvolte pro nastavení následujících polo- žek.
• Nastavení systému
Zvolte pro zapnutí/vypnutí systému
elektricky ovládan ých zadních dveří.
• "Hands-free"*
Zvolte pro zapnutí/vypnutí systému
hands-free elektricky ovládaných zad- ních dveří.
• "Nast. otevírání"
Zvolte polohu otevření, kdy jsou elektric-
ky ovládané zadní dveře úplně otevřeny.
• "Hlasitost"
Zvolte pro nastavení hlasitosti bzučáku,
který zazní, když je systém elektricky ovládaných zadních dveří v činnosti.*: Vozidla s hands-free elektricky ovlá-
danými zadními dveřmi
 "TPWS" (Výstražný systém tlaku
pneumatik) (je-li ve výbavě)
( S.389)
• "Nastavit tlak"
Zvolte pro inicializ aci výstražného systé- mu tlaku pneumatik.
• "Změnit sadu kol"
Zvolte pro změnu sady ID kódů senzorů
výstražného systému tlaku pneumatik.
Aby byla tato funkce umožněna, druhá sada ID kódů senzorů výstražného sys-
tému tlaku pneumatik musí být zaregist-
rována kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem. Pro
informace týkají cí se změny registrova- ných sad ID kódů kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý servis.
 "Upozor. na zad. sed." (S.133)
Zvolte pro zapnutí/vypnutí funkce upo- zornění na zadní sedadla.
■ Nastavení
 "Jazyk"
Zvolte pro změnu jazyka na multiinfor-
mačním displeji.
 "Jednotky"
Zvolte pro změnu zobrazovaných jedno-
tek měření.
 "Typ přístrojů" (7palcový displej)
Zvolte pro změnu zobrazení rychloměru.
 (Indikátor EV) (S.78)
Zvolte pro zapnutí/vypnutí indikátoru EV.
 (Nastavení zobrazení infor-
mací o jízdě)
Zvolte pro nastavení následujících polo-
žek.
• "Hybridní systém"
Zvolte pro zapnutí/vypnutí pokynů ECO
akcelerace ( S.113).
• "Spotřeba paliva"
Zvolte pro změnu z obrazení na Spotře- ba paliva ( S.113).
 (Nastavení audia) (je-li ve vý-
bavě)
Zvolte pro zapnutí/ vypnutí obrazovky .

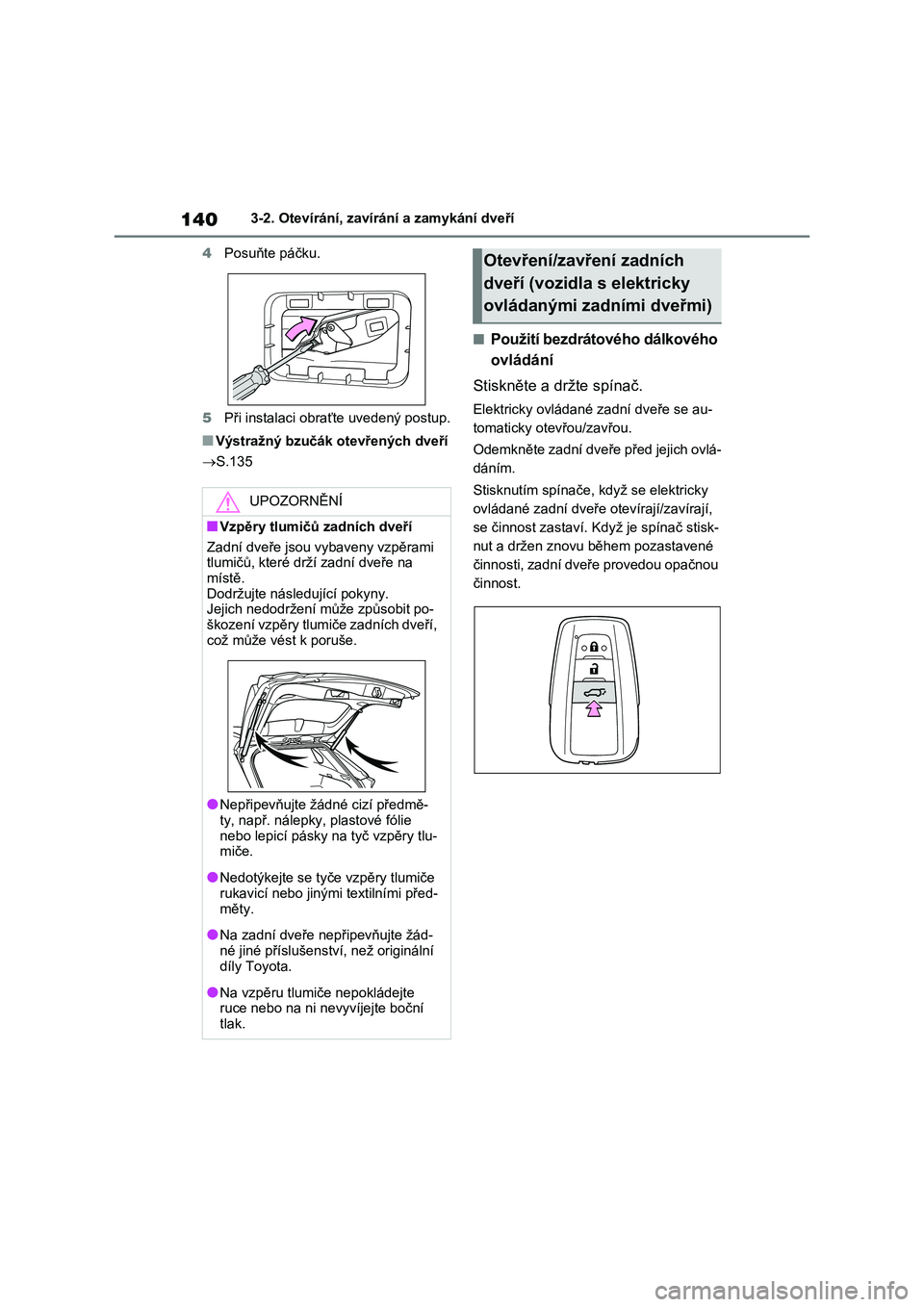

1403-2. Otevírání, zavírání a zamykání dveří
4 Posuňte páčku.
5 Při instalaci obraťte uvedený postup.
■Výstražný bzučák otevřených dveří
 S.135
■Použití bezdrátového dálkového
ovládání
Stiskněte a držte spínač.
Elektricky ovládané zadní dveře se au-
tomaticky otev řou/zavřou.
Odemkněte zadní dveře před jejich ovlá-
dáním.
Stisknutím spínače, když se elektricky
ovládané zadní dveře otevírají/zavírají,
se činnost zastaví. Když je spínač stisk-
nut a držen znovu během pozastavené
činnosti, zadní dveře provedou opačnou
činnost.
UPOZORNĚNÍ
■Vzpěry tlumičů zadních dveří
Zadní dveře jsou vybaveny vzpěrami tlumičů, které drží zadní dveře na
místě.
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vzpěry tlumiče zadních dveří,
což může vést k poruše.
●Nepřipevňujte žádné cizí předmě-
ty, např. nálepky, plastové fólie nebo lepicí pásky na tyč vzpěry tlu-
miče.
●Nedotýkejte se tyče vzpěry tlumiče
rukavicí nebo jiným i textilními před-
měty.
●Na zadní dveře nepřipevňujte žád-
né jiné příslušenství, než originální díly Toyota.
●Na vzpěru tlumiče nepokládejte ruce nebo na ni nevyvíjejte boční
tlak.
Otevření/zavření zadních
dveří (vozidla s elektricky
ovládanými zadními dveřmi)

1483-2. Otevírání, zavírání a zamykání dveří
UPOZORNĚNÍ
■Vřetenové pohony zadních dveří
Zadní dveře jsou vybaveny vřeteno-
vými pohony, které drží zadní dveře na místě.
Dodržujte následující pokyny.
Jejich nedodržení může způsobit po- škození vřetenového pohonu zad-
ních dveří, což může vést k poruše.
●Nepřipevňujte žádné cizí předměty, např. nálepky, plastové fólie nebo
lepicí pásky na t yč vřetenového po-
honu.
●Nedotýkejte se tyče vřetenového
pohonu rukavicemi nebo jinými tex- tilními předměty.
●Nepřipevňujte těžké příslušenství na zadní dveře. Kd yž je připevňuje-
te, o podrobnosti požádejte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiný spo-
lehlivý servis.
●Na vřetenový pohon nepokládejte
ruce nebo na něj nevyvíjejte boční
tlak.
■Abyste zabránili poruše zavírače
zadních dveří
Netlačte na zadní dveře nadměrnou
silou, když je zavírač zadních dveří
v činnosti. Tlak na zadní dveře nad- měrnou silou může způsobit poruchu
zavírače zadních dveří.
■Abyste předešli poškození elek- tricky ovládaných zadních dveří
●Ujistěte se, že mezi zadními dveřmi
a rámem není led, který by mohl bránit pohybu zadních dveří. Čin-
nost elektricky ov ládaných zadních
dveří při tom, kdy je na zadních dveřích nadměrná zátěž, může
způsobit poruchu.
●Netlačte na zadní dveře nadměrnou
silou, když jsou elektricky ovládané
zadní dveře v činnosti.
●Dejte pozor, abyste nepoškodili
senzory (instalované na pravém a levém okraji elektricky ovláda-
ných zadních dveří) nožem nebo ji-
ným ostrým předmětem. Pokud je senzor odpojen, elektricky ovláda-
né zadní dveře se nebudou auto-
maticky zavírat.
■Pokyny pro hands-free elektricky
ovládané zadní dveře (jsou-li ve výbavě)
Senzor nohy je um ístěn za spodní
střední částí z adního nárazníku. Abyste zajistili správnou funkci
hands-free elektricky ovládaných zad-
ních dveří, dodržujte následující:
●Vždy udržujte spodní střední část
zadního nárazníku čistou.
Pokud je spodní střední část zadní- ho nárazníku zneč ištěná nebo po-
krytá sněhem, senzor nohy nemusí
fungovat. V této s ituaci očistěte ne- čistoty nebo sníh, popojeďte s vozi-
dlem z aktuální polohy a pak
zkontrolujte, zda senzor nohy fun- guje.
Pokud nefunguje, nechte vozidlo
prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
●Nenanášejte povlaky s účinkem pro
čištění deštěm (hydrofilní), nebo
jiné povlaky, na spodní střední část zadního nárazníku.
