2022 TOYOTA RAV4 sensor

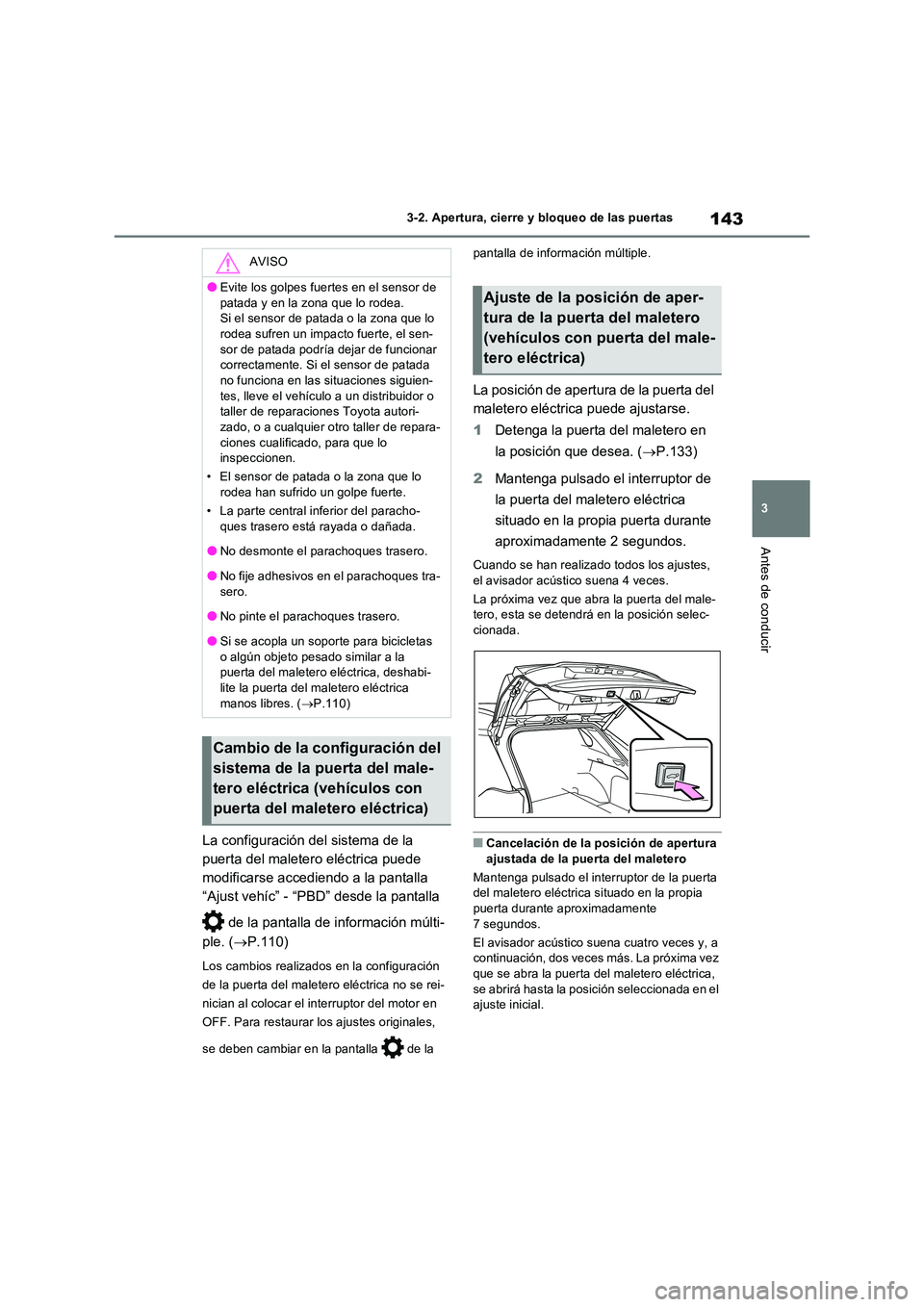

143
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
La configuración del sistema de la
puerta del maletero eléctrica puede
modificarse accediendo a la pantalla
“Ajust vehíc” - “PBD” desde la pantalla
de la pantalla de información múlti-
ple. ( P.110)
Los cambios realizados en la configuración
de la puerta del maletero eléctrica no se rei-
nician al colocar el interruptor del motor en
OFF. Para restaurar los ajustes originales,
se deben cambiar en la pantalla de la
pantalla de información múltiple.
La posición de apertura de la puerta del
maletero eléctrica puede ajustarse.
1 Detenga la puerta del maletero en
la posición que desea. ( P.133)
2 Mantenga pulsado el interruptor de
la puerta del maletero eléctrica
situado en la propia puerta durante
aproximadamente 2 segundos.
Cuando se han realizado todos los ajustes, el avisador acústico suena 4 veces.
La próxima vez que abra la puerta del male- tero, esta se detendrá en la posición selec-
cionada.
QCancelación de la posición de apertura
ajustada de la puerta del maletero
Mantenga pulsado el interruptor de la puerta del maletero eléctrica situado en la propia puerta durante aproximadamente
7 segundos.
El avisador acústico suena cuatro veces y, a continuación, dos veces más. La próxima vez que se abra la puerta del maletero eléctrica,
se abrirá hasta la posición seleccionada en el ajuste inicial.
AVISO
OEvite los golpes fuertes en el sensor de
patada y en la zona que lo rodea. Si el sensor de patada o la zona que lo rodea sufren un impacto fuerte, el sen-
sor de patada podría dejar de funcionar correctamente. Si el sensor de patada no funciona en las situaciones siguien-
tes, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autori-zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo inspeccionen.
• El sensor de patada o la zona que lo rodea han sufrido un golpe fuerte.
• La parte central inferior del paracho-
ques trasero está rayada o dañada.
ONo desmonte el parachoques trasero.
ONo fije adhesivos en el parachoques tra-
sero.
ONo pinte el parachoques trasero.
OSi se acopla un soporte para bicicletas
o algún objeto pesado similar a la puerta del maletero eléctrica, deshabi-lite la puerta del maletero eléctrica
manos libres. ( P.110)
Cambio de la configuración del
sistema de la puerta del male-
tero eléctrica (vehículos con
puerta del maletero eléctrica)
Ajuste de la posición de aper-
tura de la puerta del maletero
(vehículos con puerta del male-
tero eléctrica)

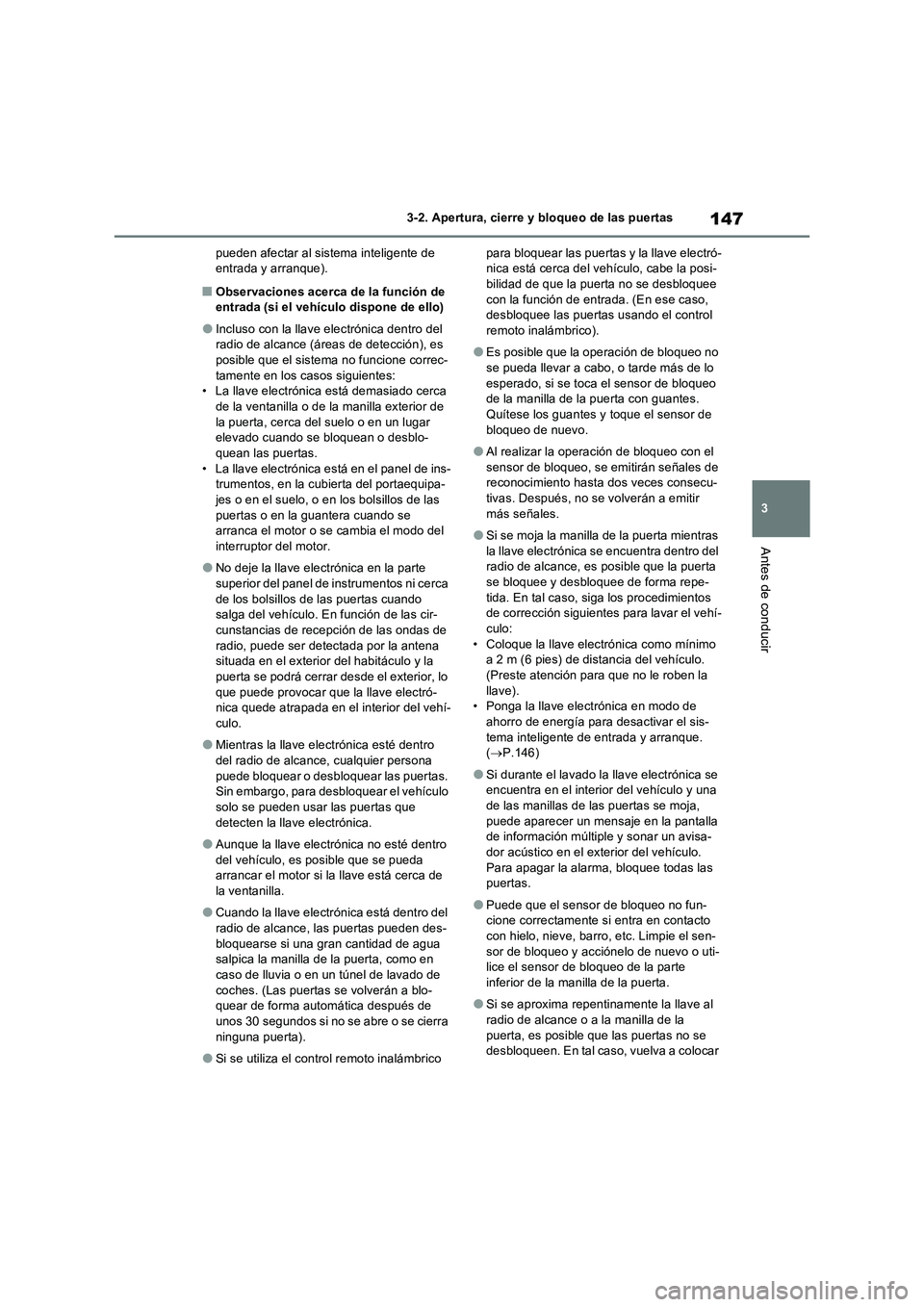

147
3 3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
pueden afectar al sistema inteligente de
entrada y arranque).
QObservaciones acerca de la función de
entrada (si el vehículo dispone de ello)
OIncluso con la llave electrónica dentro del
radio de alcance (áreas de detección), es
posible que el sistema no funcione correc-
tamente en los casos siguientes:
• La llave electrónica está demasiado cerca
de la ventanilla o de la manilla exterior de
la puerta, cerca del suelo o en un lugar
elevado cuando se bloquean o desblo-
quean las puertas.
• La llave electrónica está en el panel de ins-
trumentos, en la cubierta del portaequipa-
jes o en el suelo, o en los bolsillos de las
puertas o en la guantera cuando se
arranca el motor o se cambia el modo del
interruptor del motor.
ONo deje la llave electrónica en la parte
superior del panel de instrumentos ni cerca
de los bolsillos de las puertas cuando
salga del vehículo. En función de las cir-
cunstancias de recepción de las ondas de
radio, puede ser detectada por la antena
situada en el exterior del habitáculo y la
puerta se podrá cerrar desde el exterior, lo
que puede provocar que la llave electró-
nica quede atrapada en el interior del vehí-
culo.
OMientras la llave electrónica esté dentro
del radio de alcance, cualquier persona
puede bloquear o desbloquear las puertas.
Sin embargo, para desbloquear el vehículo
solo se pueden usar las puertas que
detecten la llave electrónica.
OAunque la llave electrónica no esté dentro
del vehículo, es posible que se pueda
arrancar el motor si la llave está cerca de
la ventanilla.
OCuando la llave electrónica está dentro del
radio de alcance, las puertas pueden des-
bloquearse si una gran cantidad de agua
salpica la manilla de la puerta, como en
caso de lluvia o en un túnel de lavado de
coches. (Las puertas se volverán a blo-
quear de forma automática después de
unos 30 segundos si no se abre o se cierra
ninguna puerta).
OSi se utiliza el control remoto inalámbrico para bloquear las puertas y la llave electró-
nica está cerca del vehículo, cabe la posi-
bilidad de que la puerta no se desbloquee
con la función de entrada. (En ese caso,
desbloquee las puertas usando el control
remoto inalámbrico).
OEs posible que la operación de bloqueo no
se pueda llevar a cabo, o tarde más de lo
esperado, si se toca el sensor de bloqueo
de la manilla de la puerta con guantes.
Quítese los guantes y toque el sensor de
bloqueo de nuevo.
OAl realizar la operación de bloqueo con el
sensor de bloqueo, se emitirán señales de
reconocimiento hasta dos veces consecu-
tivas. Después, no se volverán a emitir
más señales.
OSi se moja la manilla de la puerta mientras
la llave electrónica se encuentra dentro del
radio de alcance, es posible que la puerta
se bloquee y desbloquee de forma repe-
tida. En tal caso, siga los procedimientos
de corrección siguientes para lavar el vehí-
culo:
• Coloque la llave electrónica como mínimo
a 2 m (6 pies) de distancia del vehículo.
(Preste atención para que no le roben la
llave).
• Ponga la llave electrónica en modo de
ahorro de energía para desactivar el sis-
tema inteligente de entrada y arranque.
(P.146)
OSi durante el lavado la llave electrónica se
encuentra en el interior del vehículo y una
de las manillas de las puertas se moja,
puede aparecer un mensaje en la pantalla
de información múltiple y sonar un avisa-
dor acústico en el exterior del vehículo.
Para apagar la alarma, bloquee todas las
puertas.
OPuede que el sensor de bloqueo no fun-
cione correctamente si entra en contacto
con hielo, nieve, barro, etc. Limpie el sen-
sor de bloqueo y acciónelo de nuevo o uti-
lice el sensor de bloqueo de la parte
inferior de la manilla de la puerta.
OSi se aproxima repentinamente la llave al
radio de alcance o a la manilla de la
puerta, es posible que las puertas no se
desbloqueen. En tal caso, vuelva a colocar

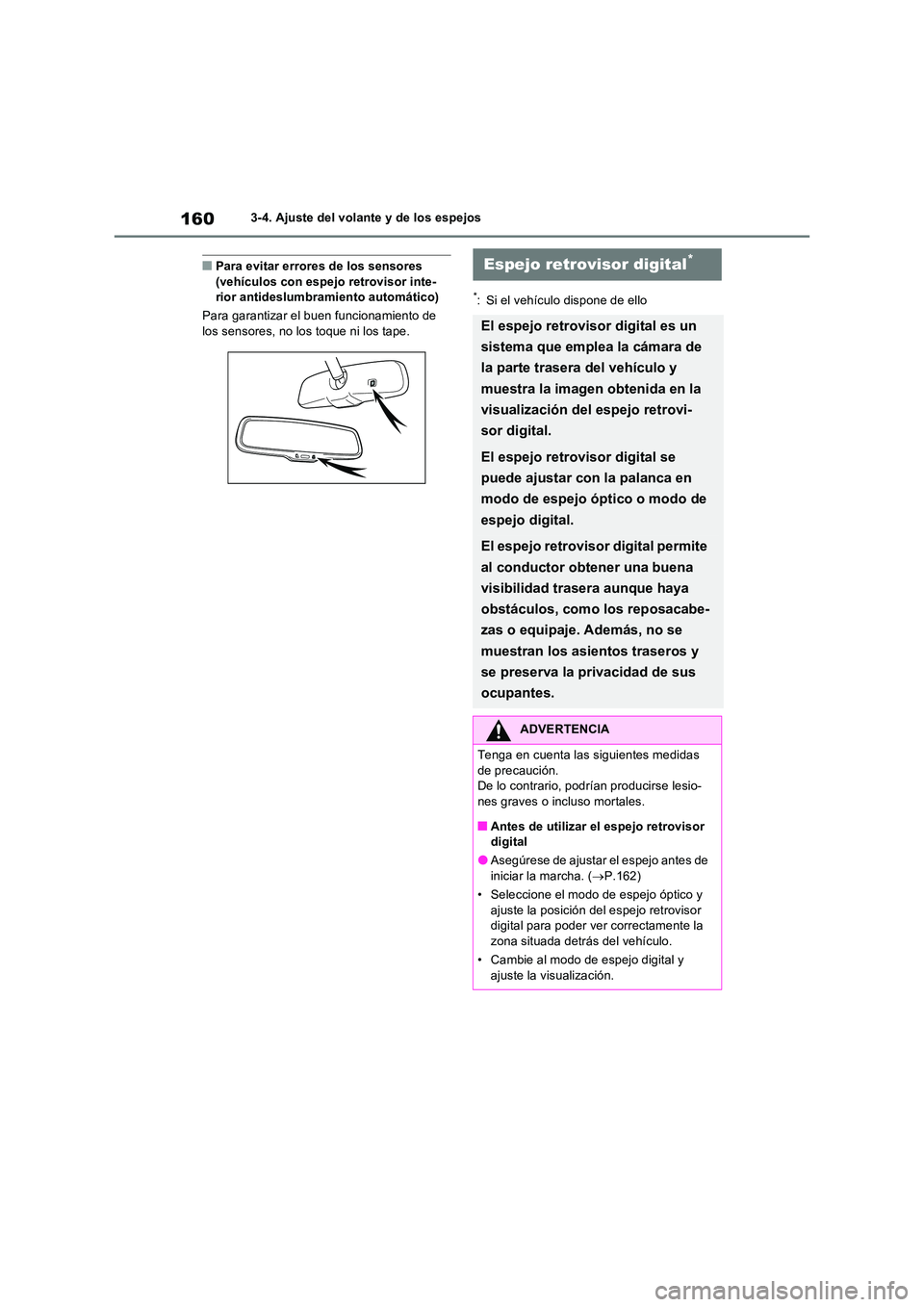

1603-4. Ajuste del volante y de los espejos
QPara evitar errores de los sensores (vehículos con espejo retrovisor inte-rior antideslumbramiento automático)
Para garantizar el buen funcionamiento de
los sensores, no los toque ni los tape.
*: Si el vehículo dispone de ello
Espejo retrovisor digital*
El espejo retrovisor digital es un
sistema que emplea la cámara de
la parte trasera del vehículo y
muestra la imagen obtenida en la
visualización del espejo retrovi-
sor digital.
El espejo retrovisor digital se
puede ajustar con la palanca en
modo de espejo óptico o modo de
espejo digital.
El espejo retrovisor digital permite
al conductor obtener una buena
visibilidad trasera aunque haya
obstáculos, como los reposacabe-
zas o equipaje. Además, no se
muestran los asientos traseros y
se preserva la privacidad de sus
ocupantes.
ADVERTENCIA
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
QAntes de utilizar el espejo retrovisor digital
OAsegúrese de ajustar el espejo antes de iniciar la marcha. ( P.162)
• Seleccione el modo de espejo óptico y
ajuste la posición del espejo retrovisor digital para poder ver correctamente la zona situada detrás del vehículo.
• Cambie al modo de espejo digital y
ajuste la visualización.

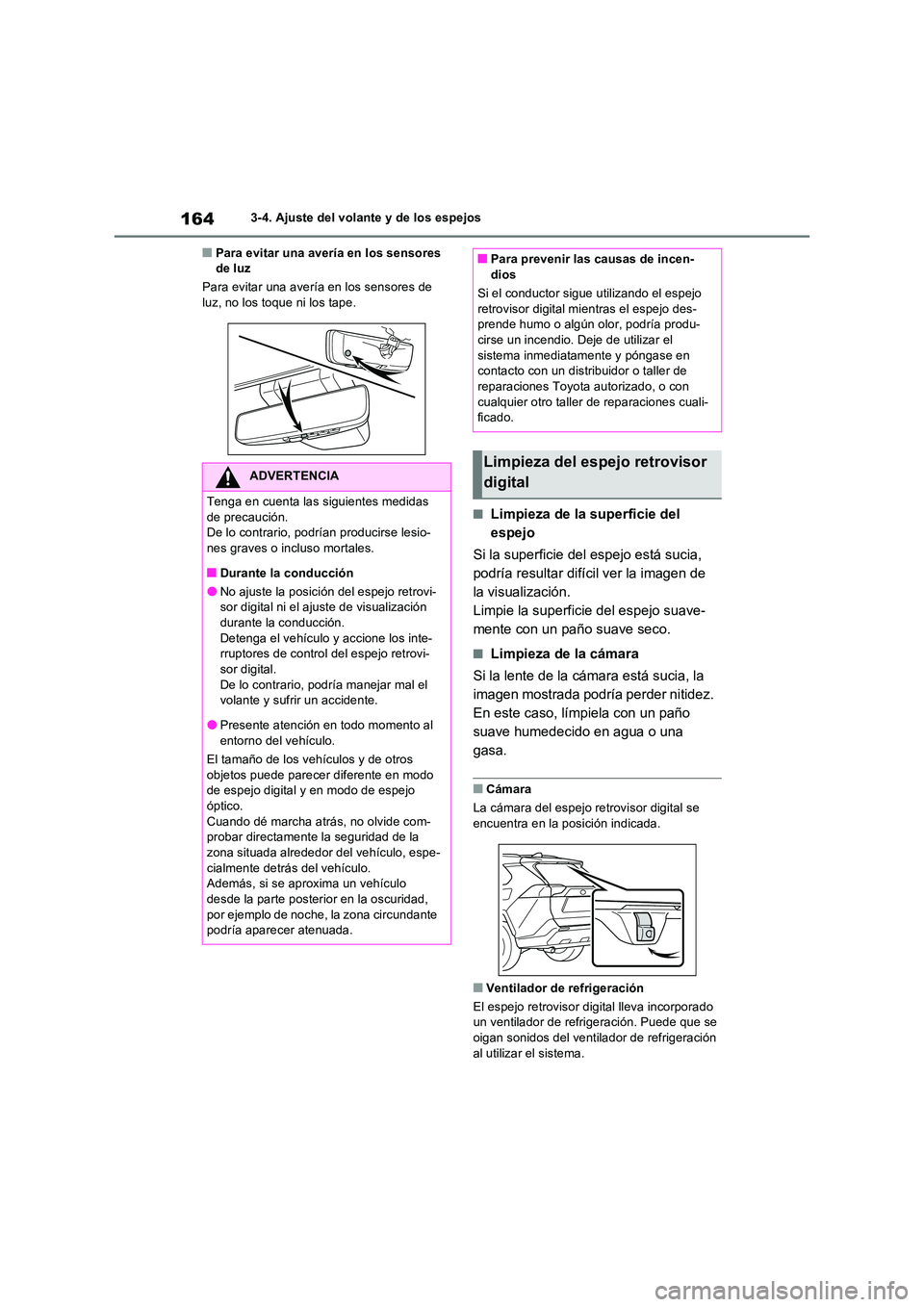

1643-4. Ajuste del volante y de los espejos
QPara evitar una avería en los sensores de luz
Para evitar una avería en los sensores de luz, no los toque ni los tape.
QLimpieza de la superficie del
espejo
Si la superficie del espejo está sucia,
podría resultar difícil ver la imagen de
la visualización.
Limpie la superficie del espejo suave-
mente con un paño suave seco.
QLimpieza de la cámara
Si la lente de la cámara está sucia, la
imagen mostrada podría perder nitidez.
En este caso, límpiela con un paño
suave humedecido en agua o una
gasa.
QCámara
La cámara del espejo retrovisor digital se encuentra en la posición indicada.
QVentilador de refrigeración
El espejo retrovisor digital lleva incorporado un ventilador de refrigeración. Puede que se
oigan sonidos del ventilador de refrigeración al utilizar el sistema.
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
QDurante la conducción
ONo ajuste la posición del espejo retrovi- sor digital ni el ajuste de visualización
durante la conducción. Detenga el vehículo y accione los inte-rruptores de control del espejo retrovi-
sor digital. De lo contrario, podría manejar mal el volante y sufrir un accidente.
OPresente atención en todo momento al entorno del vehículo.
El tamaño de los vehículos y de otros
objetos puede parecer diferente en modo de espejo digital y en modo de espejo óptico.
Cuando dé marcha atrás, no olvide com- probar directamente la seguridad de la zona situada alrededor del vehículo, espe-
cialmente detrás del vehículo. Además, si se aproxima un vehículo desde la parte posterior en la oscuridad,
por ejemplo de noche, la zona circundante podría aparecer atenuada.
QPara prevenir las causas de incen-dios
Si el conductor sigue utilizando el espejo
retrovisor digital mientras el espejo des- prende humo o algún olor, podría produ-cirse un incendio. Deje de utilizar el
sistema inmediatamente y póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cuali- ficado.
Limpieza del espejo retrovisor
digital

4

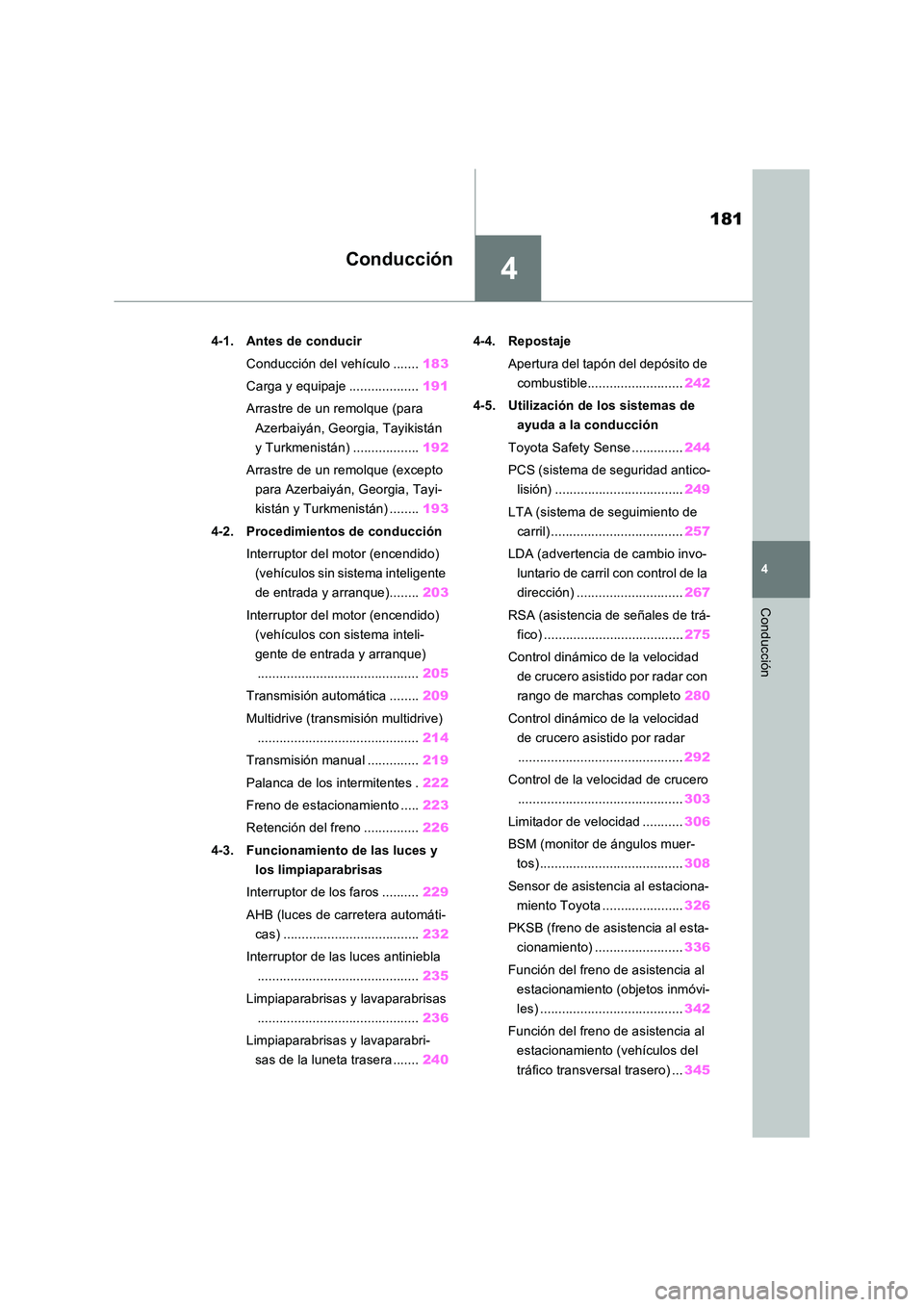

181
4
Conducción
Conducción
4-1. Antes de conducir
Conducción del vehículo ....... 183
Carga y equipaje ................... 191
Arrastre de un remolque (para
Azerbaiyán, Georgia, Tayikistán
y Turkmenistán) .................. 192
Arrastre de un remolque (excepto
para Azerbaiyán, Georgia, Tayi-
kistán y Turkmenistán) ........ 193
4-2. Procedimientos de conducción
Interruptor del motor (encendido)
(vehículos sin sistema inteligente
de entrada y arranque)........ 203
Interruptor del motor (encendido)
(vehículos con sistema inteli-
gente de entrada y arranque)
............................................ 205
Transmisión automática ........ 209
Multidrive (transmisión multidrive)
............................................ 214
Transmisión manual .............. 219
Palanca de los intermitentes . 222
Freno de estacionamiento ..... 223
Retención del freno ............... 226
4-3. Funcionamiento de las luces y
los limpiaparabrisas
Interruptor de los faros .......... 229
AHB (luces de carretera automáti-
cas) ..................................... 232
Interruptor de las luces antiniebla
............................................ 235
Limpiaparabrisas y lavaparabrisas
............................................ 236
Limpiaparabrisas y lavaparabri-
sas de la luneta trasera ....... 240
4-4. Repostaje
Apertura del tapón del depósito de
combustible.......................... 242
4-5. Utilización de los sistemas de
ayuda a la conducción
Toyota Safety Sense .............. 244
PCS (sistema de seguridad antico-
lisión) ................................... 249
LTA (sistema de seguimiento de
carril) .................................... 257
LDA (advertencia de cambio invo-
luntario de carril con control de la
dirección) ............................. 267
RSA (asistencia de señales de trá-
fico) ...................................... 275
Control dinámico de la velocidad
de crucero asistido por radar con
rango de marchas completo 280
Control dinámico de la velocidad
de crucero asistido por radar
............................................. 292
Control de la velocidad de crucero
............................................. 303
Limitador de velocidad ........... 306
BSM (monitor de ángulos muer-
tos) ....................................... 308
Sensor de asistencia al estaciona-
miento Toyota ...................... 326
PKSB (freno de asistencia al esta-
cionamiento) ........................ 336
Función del freno de asistencia al
estacionamiento (objetos inmóvi-
les) ....................................... 342
Función del freno de asistencia al
estacionamiento (vehículos del
tráfico transversal trasero) ... 345

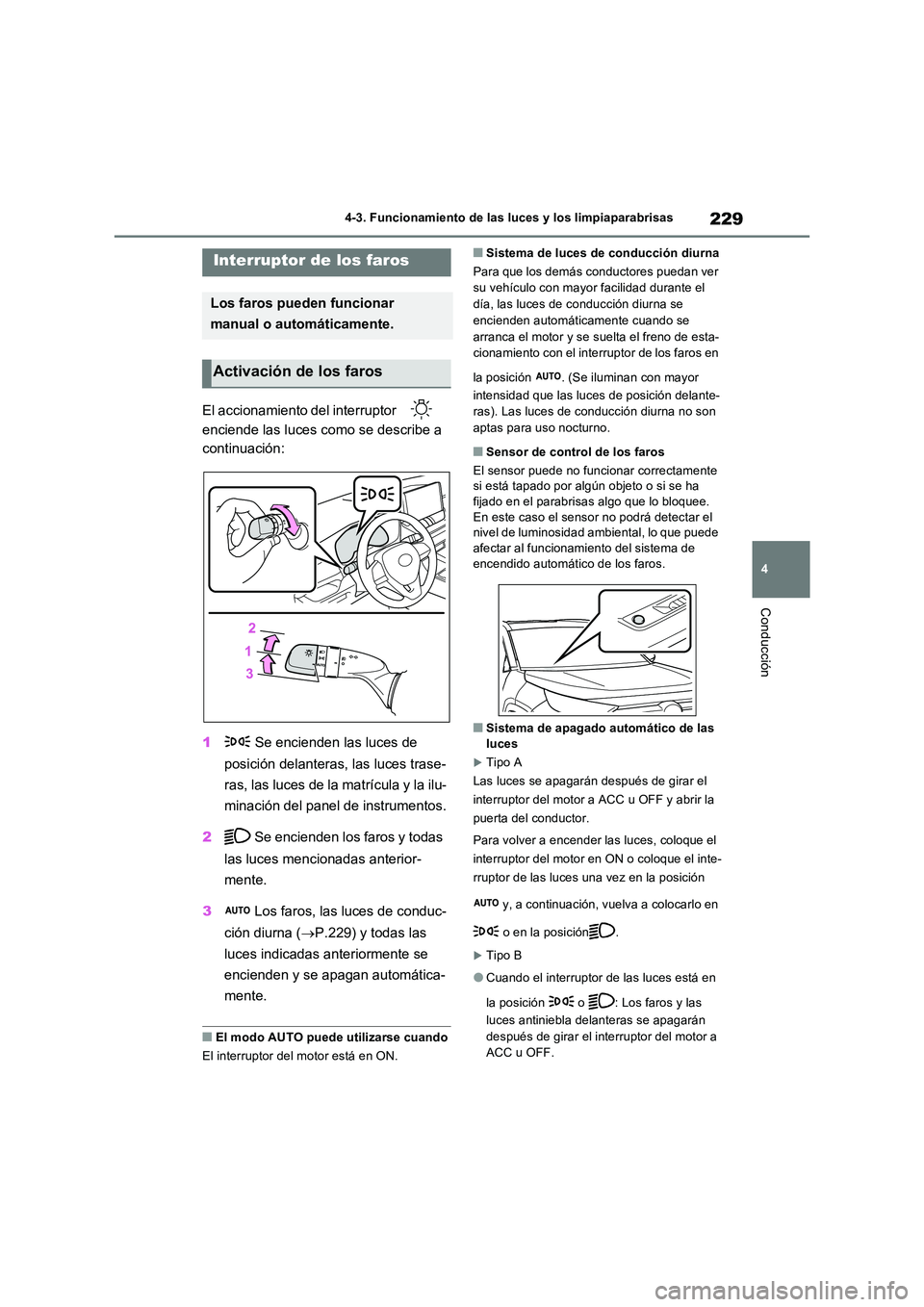

229
4
4-3. Funcionamiento de las luces y los limpiaparabrisas
Conducción
4-3.Func ion amie nto de las luces y los limpiaparabris as
El accionamiento del interruptor
enciende las luces como se describe a
continuación:
1 Se encienden las luces de
posición delanteras, las luces trase-
ras, las luces de la matrícula y la ilu-
minación del panel de instrumentos.
2 Se encienden los faros y todas
las luces mencionadas anterior-
mente.
3 Los faros, las luces de conduc-
ción diurna ( P.229) y todas las
luces indicadas anteriormente se
encienden y se apagan automática-
mente.
QEl modo AUTO puede utilizarse cuando
El interruptor del motor está en ON.
QSistema de luces de conducción diurna
Para que los demás conductores puedan ver
su vehículo con mayor facilidad durante el
día, las luces de conducción diurna se
encienden automáticamente cuando se
arranca el motor y se suelta el freno de esta-
cionamiento con el interruptor de los faros en
la posición . (Se iluminan con mayor
intensidad que las luces de posición delante-
ras). Las luces de conducción diurna no son
aptas para uso nocturno.
QSensor de control de los faros
El sensor puede no funcionar correctamente si está tapado por algún objeto o si se ha fijado en el parabrisas algo que lo bloquee.
En este caso el sensor no podrá detectar el nivel de luminosidad ambiental, lo que puede afectar al funcionamiento del sistema de
encendido automático de los faros.
QSistema de apagado automático de las
luces
Tipo A
Las luces se apagarán después de girar el
interruptor del motor a ACC u OFF y abrir la
puerta del conductor.
Para volver a encender las luces, coloque el
interruptor del motor en ON o coloque el inte-
rruptor de las luces una vez en la posición
y, a continuación, vuelva a colocarlo en
o en la posición .
Tipo B
OCuando el interruptor de las luces está en
la posición o : Los faros y las
luces antiniebla delanteras se apagarán
después de girar el interruptor del motor a
ACC u OFF.
Interruptor de los faros
Los faros pueden funcionar
manual o automáticamente.
Activación de los faros

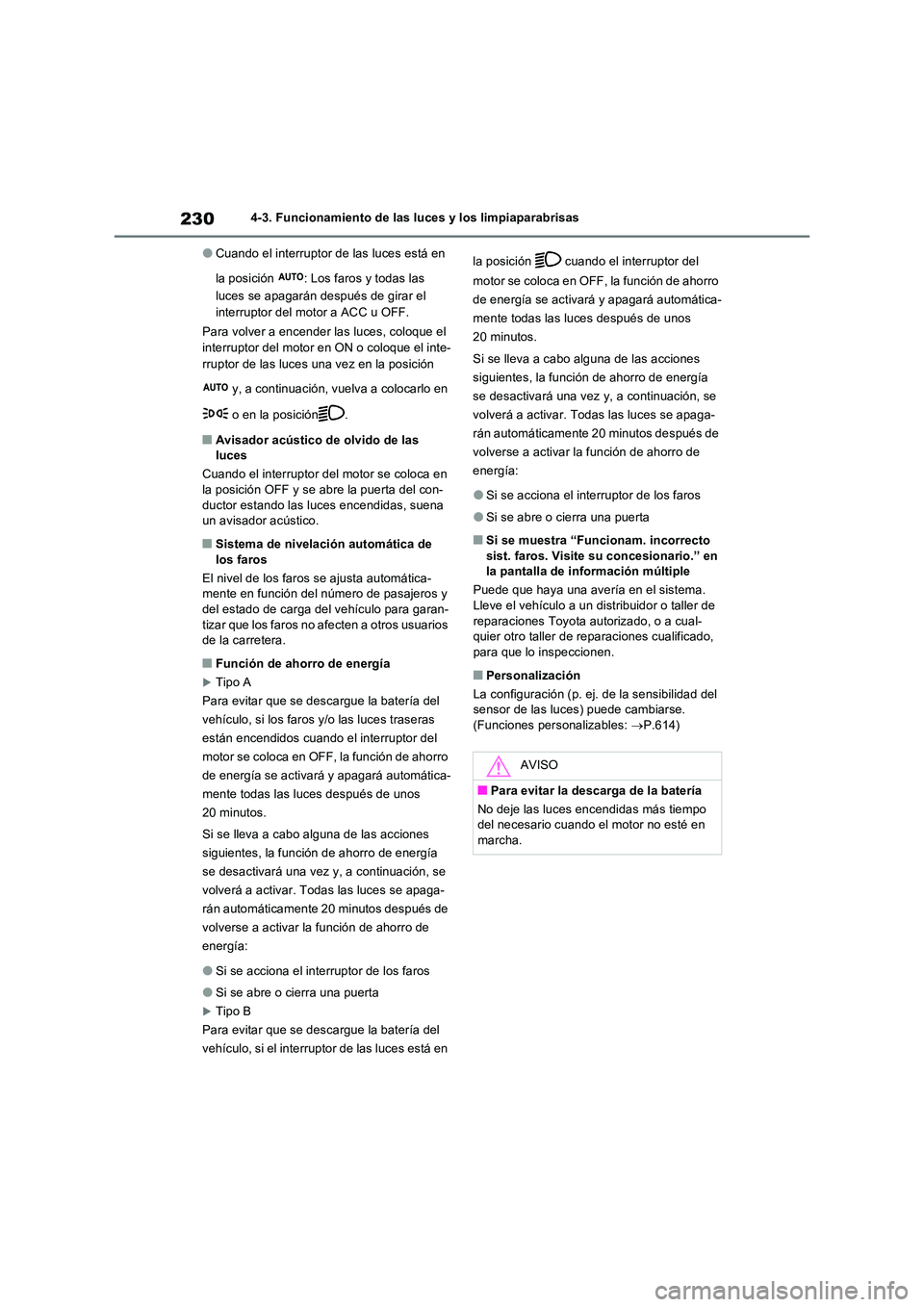

2304-3. Funcionamiento de las luces y los limpiaparabrisas
OCuando el interruptor de las luces está en
la posición : Los faros y todas las
luces se apagarán después de girar el
interruptor del motor a ACC u OFF.
Para volver a encender las luces, coloque el
interruptor del motor en ON o coloque el inte-
rruptor de las luces una vez en la posición
y, a continuación, vuelva a colocarlo en
o en la posición .
QAvisador acústico de olvido de las luces
Cuando el interruptor del motor se coloca en
la posición OFF y se abre la puerta del con- ductor estando las luces encendidas, suena un avisador acústico.
QSistema de nivelación automática de
los faros
El nivel de los faros se ajusta automática- mente en función del número de pasajeros y del estado de carga del vehículo para garan-
tizar que los faros no afecten a otros usuarios de la carretera.
QFunción de ahorro de energía
Tipo A
Para evitar que se descargue la batería del
vehículo, si los faros y/o las luces traseras
están encendidos cuando el interruptor del
motor se coloca en OFF, la función de ahorro
de energía se activará y apagará automática-
mente todas las luces después de unos
20 minutos.
Si se lleva a cabo alguna de las acciones
siguientes, la función de ahorro de energía
se desactivará una vez y, a continuación, se
volverá a activar. Todas las luces se apaga-
rán automáticamente 20 minutos después de
volverse a activar la función de ahorro de
energía:
OSi se acciona el interruptor de los faros
OSi se abre o cierra una puerta
Tipo B
Para evitar que se descargue la batería del
vehículo, si el interruptor de las luces está en
la posición cuando el interruptor del
motor se coloca en OFF, la función de ahorro
de energía se activará y apagará automática-
mente todas las luces después de unos
20 minutos.
Si se lleva a cabo alguna de las acciones
siguientes, la función de ahorro de energía
se desactivará una vez y, a continuación, se
volverá a activar. Todas las luces se apaga-
rán automáticamente 20 minutos después de
volverse a activar la función de ahorro de
energía:
OSi se acciona el interruptor de los faros
OSi se abre o cierra una puerta
QSi se muestra “Funcionam. incorrecto sist. faros. Visite su concesionario.” en la pantalla de información múltiple
Puede que haya una avería en el sistema.
Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cual-quier otro taller de reparaciones cualificado,
para que lo inspeccionen.
QPersonalización
La configuración (p. ej. de la sensibilidad del sensor de las luces) puede cambiarse.
(Funciones personalizables: P.614)
AVISO
QPara evitar la descarga de la batería
No deje las luces encendidas más tiempo del necesario cuando el motor no esté en
marcha.

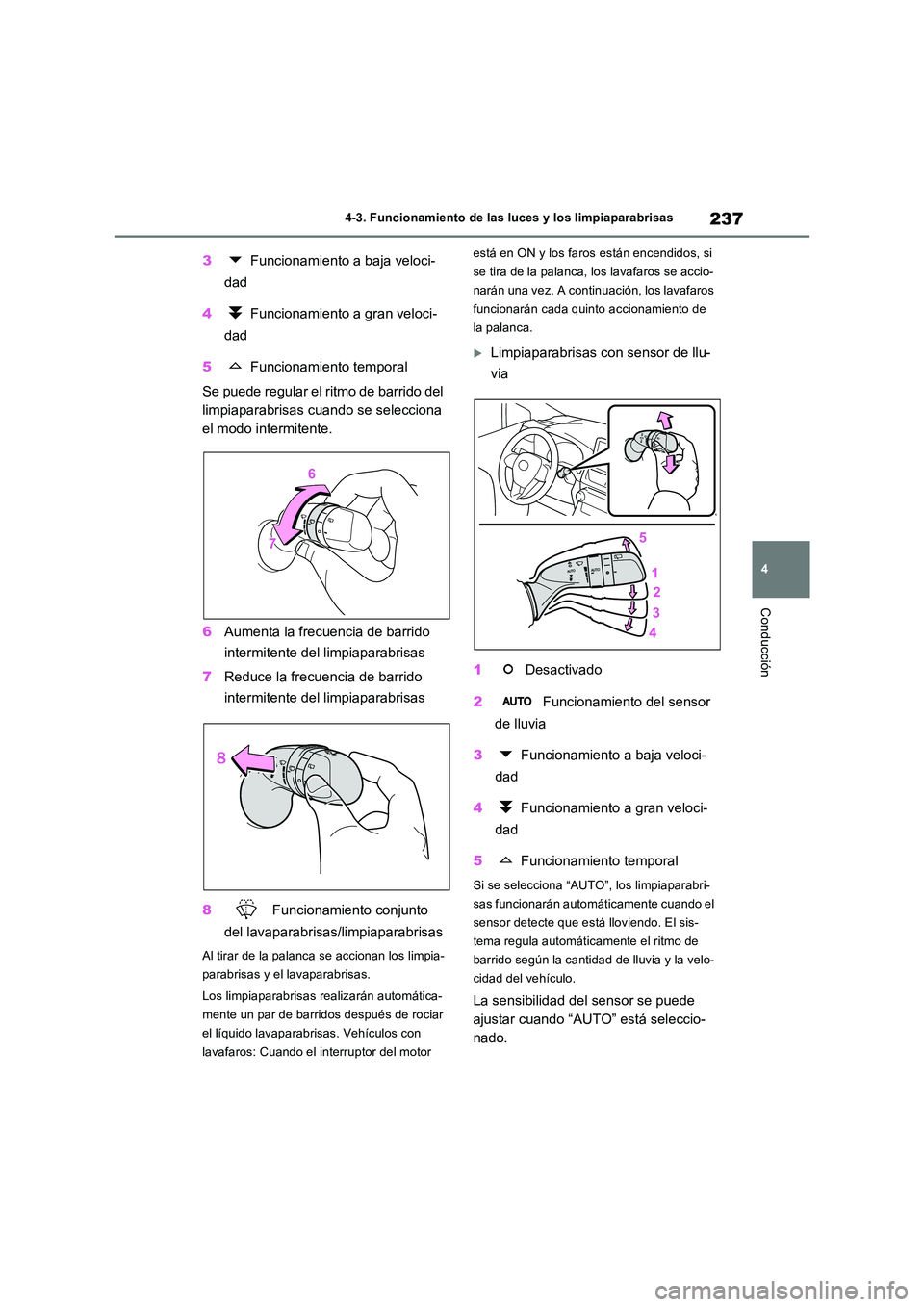

237
4
4-3. Funcionamiento de las luces y los limpiaparabrisas
Conducción
3 Funcionamiento a baja veloci-
dad
4 Funcionamiento a gran veloci-
dad
5 Funcionamiento temporal
Se puede regular el ritmo de barrido del
limpiaparabrisas cuando se selecciona
el modo intermitente.
6 Aumenta la frecuencia de barrido
intermitente del limpiaparabrisas
7 Reduce la frecuencia de barrido
intermitente del limpiaparabrisas
8 Funcionamiento conjunto
del lavaparabrisas/limpiaparabrisas
Al tirar de la palanca se accionan los limpia-
parabrisas y el lavaparabrisas.
Los limpiaparabrisas r ealizarán automática-
mente un par de barridos después de rociar
el líquido lavaparabrisas. Vehículos con
lavafaros: Cuando el interruptor del motor
está en ON y los faros están encendidos, si
se tira de la palanca, los lavafaros se accio-
narán una vez. A continuación, los lavafaros
funcionarán cada quinto accionamiento de
la palanca.
Limpiaparabrisas con sensor de llu-
via
1 Desactivado
2 Funcionamiento del sensor
de lluvia
3 Funcionamiento a baja veloci-
dad
4 Funcionamiento a gran veloci-
dad
5 Funcionamiento temporal
Si se selecciona “AUTO”, los limpiaparabri-
sas funcionarán automáticamente cuando el
sensor detecte que está lloviendo. El sis-
tema regula automáticamente el ritmo de
barrido según la cantidad de lluvia y la velo-
cidad del vehículo.
La sensibilidad del sensor se puede
ajustar cuando “AUTO” está seleccio-
nado.
