2022 TOYOTA RAV4 Retrovisor

111
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Q PCS (sistema de seguridad
anticolisión) (si el vehículo dis-
pone de ello) (P.249)
Seleccione para ajustar los siguientes
elementos.
Activación/desactivación del PCS
Seleccione para habilitar o deshabilitar el
sistema de seguridad anticolisión.
“Sensibil.”
Seleccione para cambiar el momento de
emisión de la advertencia anticolisión.
Q BSM (monitor de ángulos
muertos) (si el vehículo dispone
de ello) (P.308)
Seleccione para ajustar los siguientes
elementos.
Activación y desactivación del BSM
(monitor de ángulos muertos)
Seleccione para habilitar o deshabilitar el
sistema BSM.
“Brillo”
Seleccione para ajustar la luminosidad de
los indicadores de los espejos retrovisores
exteriores. (P.309)
“Sensibil.” (si el vehículo dispone de
ello)
Seleccione para modificar el momento de
emisión del aviso de aproximación de un
vehículo.
Q (sensor de asistencia al
estacionamiento Toyota) (si el
vehículo dispone de ello)
(P.326)
Seleccione para ajustar los siguientes
elementos.
Activación y desactivación del sen-
sor de asistencia al estaciona-
miento Toyota
Seleccione para habilitar o deshabilitar el
sensor de asistencia al estacionamiento
Toyota.
“Volumen”
Seleccione para ajustar el volumen del avi-
sador acústico que suena cuando se
acciona el sensor de asistencia al estaciona-
miento Toyota.
QRCTA (advertencia de tráfico
transversal trasero) (si el vehículo
dispone de ello) (P.308)
Activación y desactivación de la
RCTA (advertencia de tráfico trans-
versal trasero)
Seleccione para habilitar o deshabilitar el
sistema de RCTA.
“Volumen”
Seleccione para cambiar el volumen del avi-
sador acústico de RCTA.
Q Sistema PKSB (freno de
asistencia al estacionamiento) (si
el vehículo dispone de ello)
(P.336)
Seleccione para habilitar o deshabilitar
la función del freno de asistencia al
estacionamiento.
Q RSA (asistencia de señales
de tráfico) (si el vehículo dispone
de ello) (P.275)
Seleccione para ajustar los siguientes
elementos.
Activación/desactivación de la asis-
tencia de señales de tráfico
Seleccione para habilitar o deshabilitar el
sistema RSA.
“Método notific.”
Seleccione para modificar cada método de
notificación empleado para informar al con-
ductor cuando el sistema detecta un exceso
de velocidad, un incumplimiento de la prohi-
bición de adelantamiento o un incumpli-
miento de prohibido el paso.
“Nivel notificación”
Seleccione para modificar cada nivel de

3
117
3
Antes de conducir
Antes de conducir
3-1. Información sobre las llaves
Llaves .................................... 118
3-2. Apertura, cierre y bloqueo de las
puertas
Puertas laterales.................... 123
Puerta del maletero ............... 129
Sistema inteligente de entrada y
arranque .............................. 144
3-3. Ajuste de los asientos
Asientos delanteros ............... 150
Asientos traseros ................... 151
Memoria de la posición de con-
ducción ................................ 153
Reposacabezas ..................... 156
3-4. Ajuste del volante y de los espe-
jos
Volante .................................. 158
Espejo retrovisor interior........ 159
Espejo retrovisor digital ......... 160
Espejos retrovisores exteriores
............................................ 169
3-5. Apertura y cierre de las ventani-
llas y el techo solar
Elevalunas eléctricos ............. 171
Techo solar ............................ 174
Techo solar panorámico ........ 177

159
3
3-4. Ajuste del volante y de los espejos
Antes de conducir
*: Si el vehículo dispone de ello
La altura del espejo retrovisor se puede
ajustar para adaptarse a la postura de
conducción.
Ajuste la altura del espejo retrovisor
moviéndolo hacia arriba y hacia abajo.
Espejo retrovisor interior antideslum-
bramiento manual
La luz reflejada de los faros de los vehí-
culos que circulan detrás puede redu-
cirse accionando la palanca.
1 Posición normal
2 Posición antideslumbramiento
Espejo retrovisor interior antideslum-
bramiento automático
En función del nivel de luminosidad de
los faros de los vehículos que circulan
detrás, la luz reflejada se reduce auto-
máticamente.
Activación/desactivación del modo de
la función antideslumbramiento auto-
mática
Cuando la función antideslumbramiento
automática está en modo ON, el indicador
se ilumina.
Cada vez que se coloca el interruptor del
motor en ON, la función se coloca en
modo ON.
Al pulsar el botón, la función se pondrá en
modo OFF. (El indicador también se
apaga).
Espejo retrovisor interior*
La posición del espejo retrovisor
se puede ajustar para obtener la
confirmación necesaria de la
visión trasera.
Ajuste de la altura del espejo
retrovisor
ADVERTENCIA
QMedidas de precaución durante la
conducción
No ajuste la posición del espejo mientras conduce.Podría perder el control del vehículo y pro-
vocar un accidente, con el consiguiente riesgo de lesiones graves o incluso morta-les.
Función antideslumbramiento
A
A

1603-4. Ajuste del volante y de los espejos
QPara evitar errores de los sensores (vehículos con espejo retrovisor inte-rior antideslumbramiento automático)
Para garantizar el buen funcionamiento de
los sensores, no los toque ni los tape.
*: Si el vehículo dispone de ello
Espejo retrovisor digital*
El espejo retrovisor digital es un
sistema que emplea la cámara de
la parte trasera del vehículo y
muestra la imagen obtenida en la
visualización del espejo retrovi-
sor digital.
El espejo retrovisor digital se
puede ajustar con la palanca en
modo de espejo óptico o modo de
espejo digital.
El espejo retrovisor digital permite
al conductor obtener una buena
visibilidad trasera aunque haya
obstáculos, como los reposacabe-
zas o equipaje. Además, no se
muestran los asientos traseros y
se preserva la privacidad de sus
ocupantes.
ADVERTENCIA
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
QAntes de utilizar el espejo retrovisor digital
OAsegúrese de ajustar el espejo antes de iniciar la marcha. ( P.162)
• Seleccione el modo de espejo óptico y
ajuste la posición del espejo retrovisor digital para poder ver correctamente la zona situada detrás del vehículo.
• Cambie al modo de espejo digital y
ajuste la visualización.

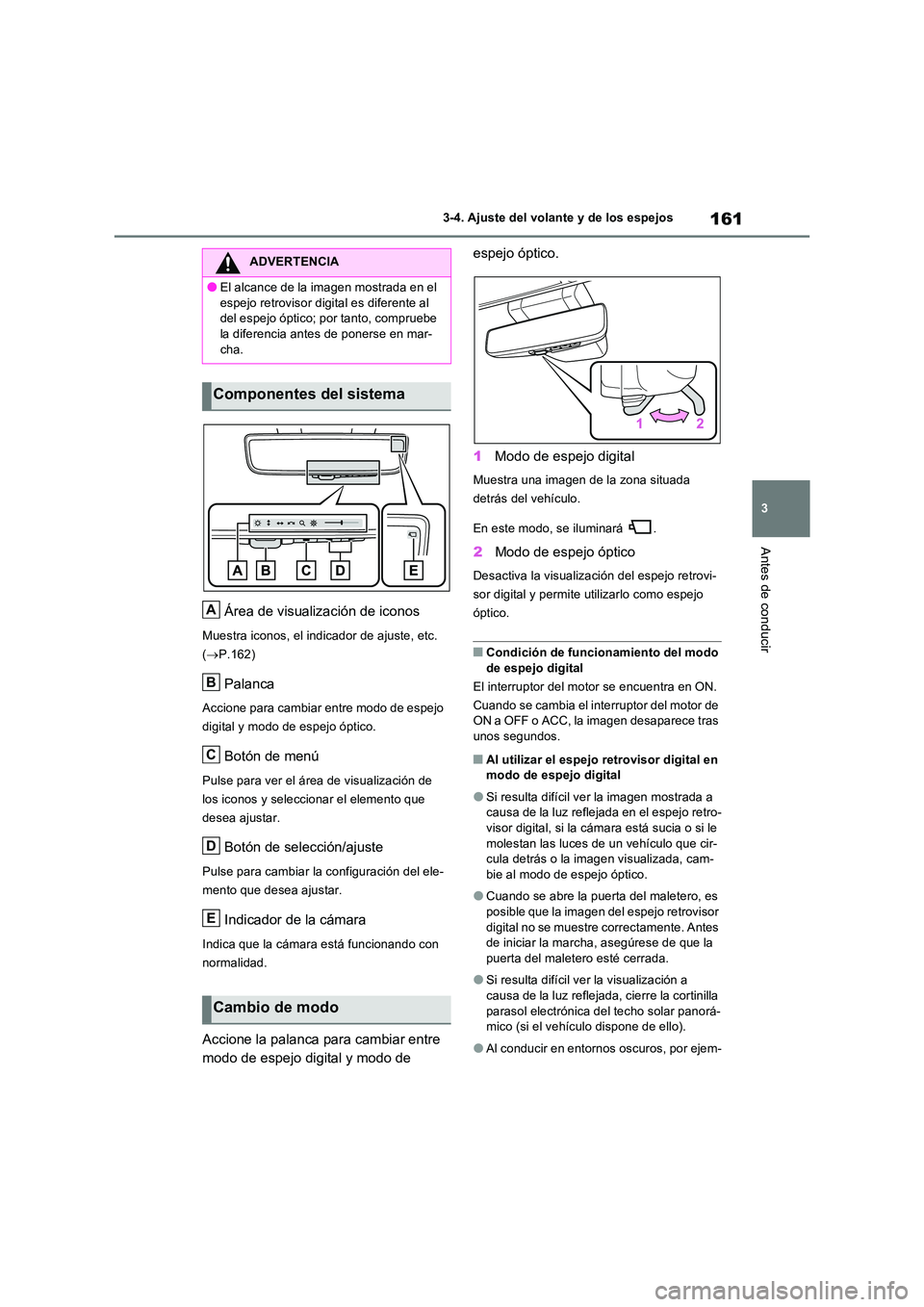

161
3
3-4. Ajuste del volante y de los espejos
Antes de conducir
Área de visualización de iconos
Muestra iconos, el indicador de ajuste, etc.
( P.162)
Palanca
Accione para cambiar entre modo de espejo
digital y modo de espejo óptico.
Botón de menú
Pulse para ver el área de visualización de
los iconos y seleccionar el elemento que
desea ajustar.
Botón de selección/ajuste
Pulse para cambiar la configuración del ele-
mento que desea ajustar.
Indicador de la cámara
Indica que la cámara está funcionando con
normalidad.
Accione la palanca para cambiar entre
modo de espejo digital y modo de
espejo óptico.
1 Modo de espejo digital
Muestra una imagen de la zona situada
detrás del vehículo.
En este modo, se iluminará .
2 Modo de espejo óptico
Desactiva la visualización del espejo retrovi-
sor digital y permite utilizarlo como espejo
óptico.
QCondición de funcionamiento del modo de espejo digital
El interruptor del motor se encuentra en ON.
Cuando se cambia el interruptor del motor de ON a OFF o ACC, la imagen desaparece tras
unos segundos.
QAl utilizar el espejo retrovisor digital en modo de espejo digital
OSi resulta difícil ver la imagen mostrada a causa de la luz reflejada en el espejo retro-visor digital, si la cámara está sucia o si le
molestan las luces de un vehículo que cir- cula detrás o la imagen visualizada, cam-bie al modo de espejo óptico.
OCuando se abre la puerta del maletero, es posible que la imagen del espejo retrovisor
digital no se muestre correctamente. Antes de iniciar la marcha, asegúrese de que la puerta del maletero esté cerrada.
OSi resulta difícil ver la visualización a causa de la luz reflejada, cierre la cortinilla
parasol electrónica del techo solar panorá- mico (si el vehículo dispone de ello).
OAl conducir en entornos oscuros, por ejem-
ADVERTENCIA
OEl alcance de la imagen mostrada en el
espejo retrovisor digital es diferente al del espejo óptico; por tanto, compruebe la diferencia antes de ponerse en mar-
cha.
Componentes del sistema
Cambio de modo
A
B
C
D
E

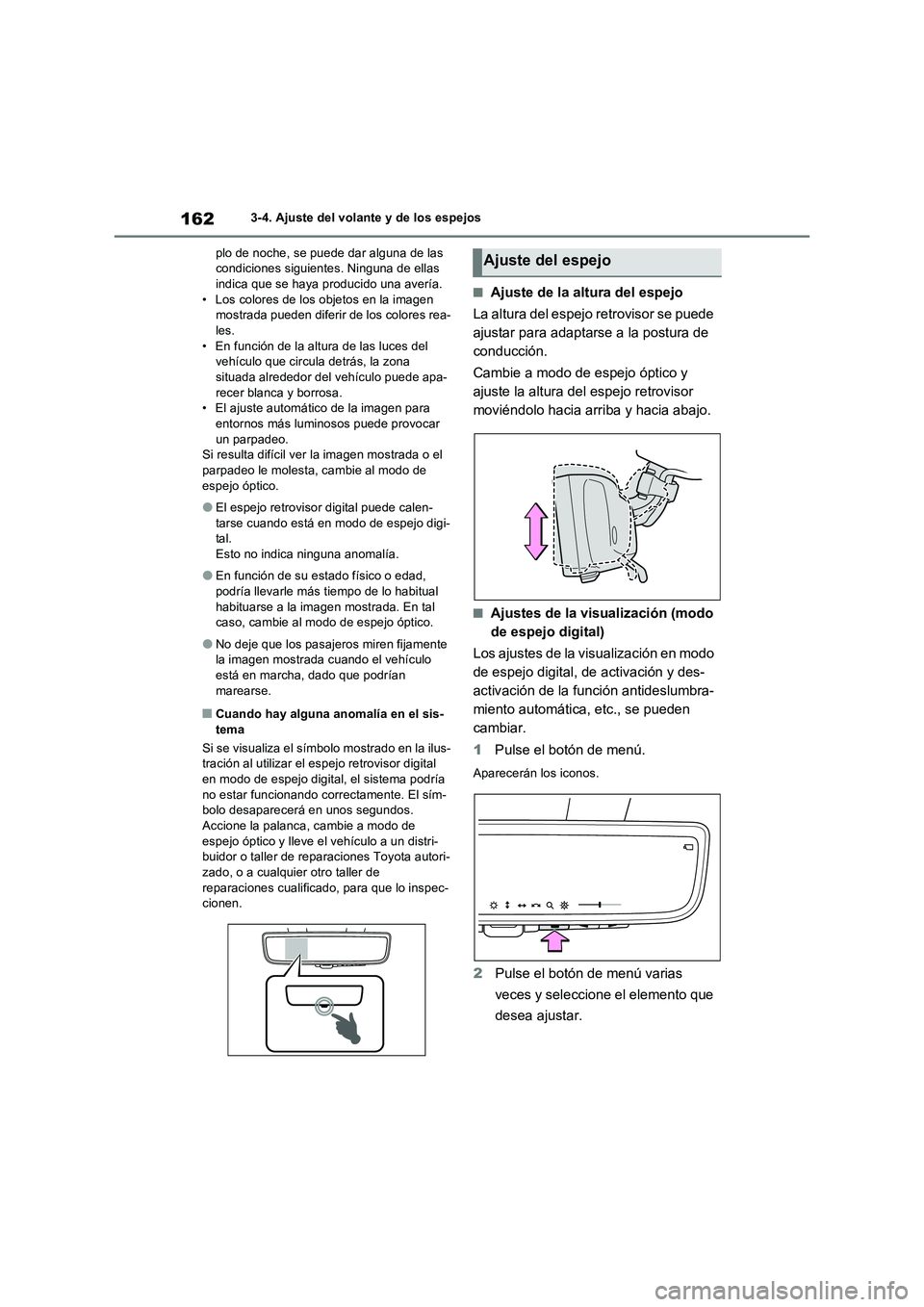

1623-4. Ajuste del volante y de los espejos
plo de noche, se puede dar alguna de las
condiciones siguientes. Ninguna de ellas
indica que se haya producido una avería.
• Los colores de los objetos en la imagen
mostrada pueden diferir de los colores rea-
les.
• En función de la altura de las luces del
vehículo que circula detrás, la zona
situada alrededor del vehículo puede apa-
recer blanca y borrosa.
• El ajuste automático de la imagen para
entornos más luminosos puede provocar
un parpadeo.
Si resulta difícil ver la imagen mostrada o el
parpadeo le molesta, cambie al modo de
espejo óptico.
OEl espejo retrovisor digital puede calen-
tarse cuando está en modo de espejo digi-
tal.
Esto no indica ninguna anomalía.
OEn función de su estado físico o edad,
podría llevarle más tiempo de lo habitual
habituarse a la imagen mostrada. En tal
caso, cambie al modo de espejo óptico.
ONo deje que los pasajeros miren fijamente
la imagen mostrada cuando el vehículo
está en marcha, dado que podrían
marearse.
QCuando hay alguna anomalía en el sis-
tema
Si se visualiza el símbolo mostrado en la ilus-
tración al utilizar el espejo retrovisor digital
en modo de espejo digital, el sistema podría
no estar funcionando correctamente. El sím-
bolo desaparecerá en unos segundos.
Accione la palanca, cambie a modo de
espejo óptico y lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.
QAjuste de la altura del espejo
La altura del espejo retrovisor se puede
ajustar para adaptarse a la postura de
conducción.
Cambie a modo de espejo óptico y
ajuste la altura del espejo retrovisor
moviéndolo hacia arriba y hacia abajo.
QAjustes de la visualización (modo
de espejo digital)
Los ajustes de la visualización en modo
de espejo digital, de activación y des-
activación de la función antideslumbra-
miento automática, etc., se pueden
cambiar.
1Pulse el botón de menú.
Aparecerán los iconos.
2Pulse el botón de menú varias
veces y seleccione el elemento que
desea ajustar.
Ajuste del espejo

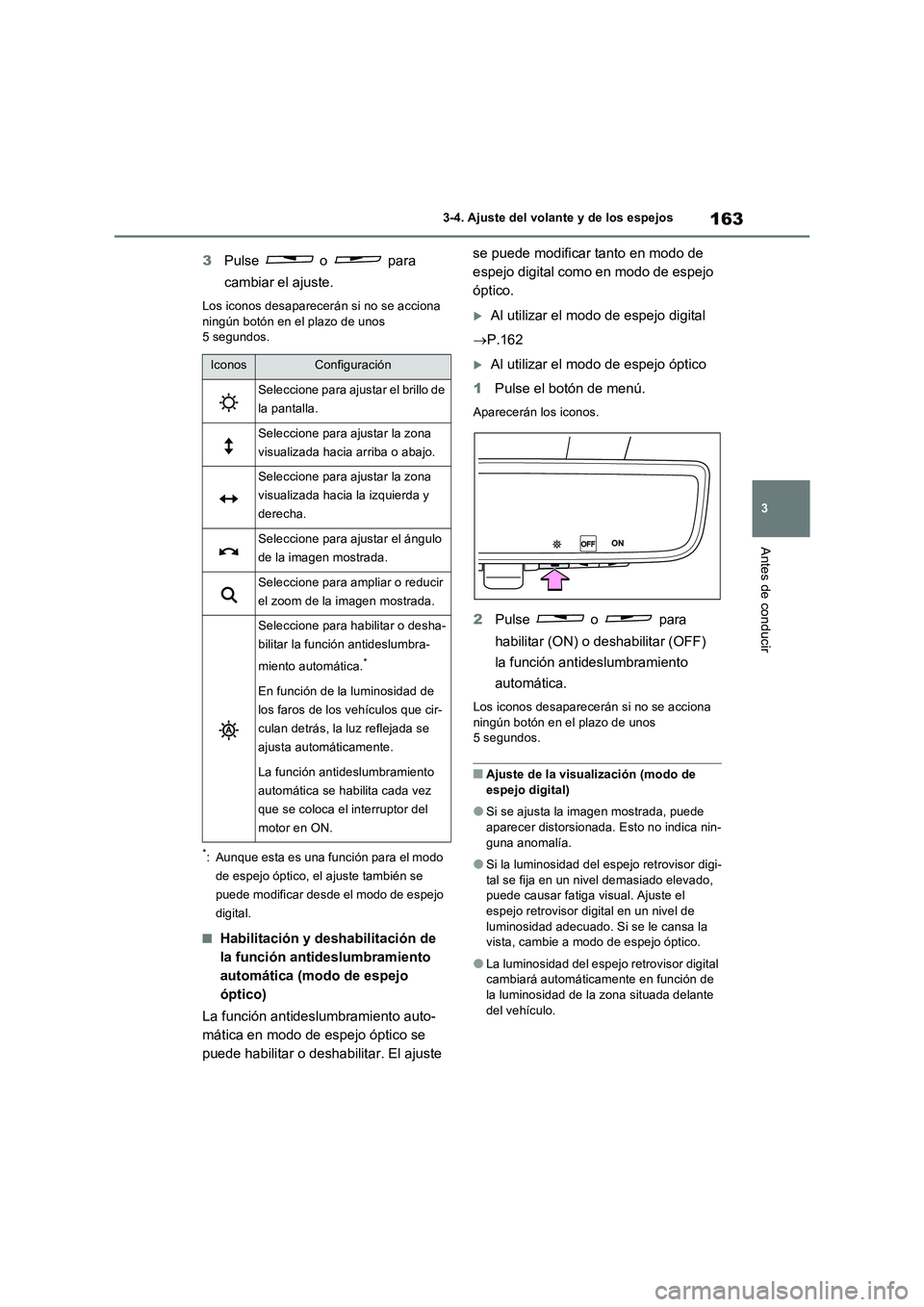

163
3 3-4. Ajuste del volante y de los espejos
Antes de conducir
3Pulse o para
cambiar el ajuste.
Los iconos desaparecerán si no se acciona
ningún botón en el plazo de unos
5 segundos.
*: Aunque esta es una función para el modo
de espejo óptico, el ajuste también se
puede modificar desde el modo de espejo
digital.
QHabilitación y deshabilitación de
la función antideslumbramiento
automática (modo de espejo
óptico)
La función antideslumbramiento auto-
mática en modo de espejo óptico se
puede habilitar o deshabilitar. El ajuste se puede modificar tanto en modo de
espejo digital como en modo de espejo
óptico.
Al utilizar el modo de espejo digital
P.162
Al utilizar el modo de espejo óptico
1Pulse el botón de menú.
Aparecerán los iconos.
2Pulse o para
habilitar (ON) o deshabilitar (OFF)
la función antideslumbramiento
automática.
Los iconos desaparecerán si no se acciona
ningún botón en el plazo de unos
5 segundos.
QAjuste de la visualización (modo de
espejo digital)
OSi se ajusta la imagen mostrada, puede
aparecer distorsionada. Esto no indica nin-
guna anomalía.
OSi la luminosidad del espejo retrovisor digi-
tal se fija en un nivel demasiado elevado,
puede causar fatiga visual. Ajuste el
espejo retrovisor digital en un nivel de
luminosidad adecuado. Si se le cansa la
vista, cambie a modo de espejo óptico.
OLa luminosidad del espejo retrovisor digital
cambiará automáticamente en función de
la luminosidad de la zona situada delante
del vehículo.
IconosConfiguración
Seleccione para ajustar el brillo de
la pantalla.
Seleccione para ajustar la zona
visualizada hacia arriba o abajo.
Seleccione para ajustar la zona
visualizada hacia la izquierda y
derecha.
Seleccione para ajustar el ángulo
de la imagen mostrada.
Seleccione para ampliar o reducir
el zoom de la imagen mostrada.
Seleccione para habilitar o desha-
bilitar la función antideslumbra-
miento automática.
*
En función de la luminosidad de
los faros de los vehículos que cir-
culan detrás, la luz reflejada se
ajusta automáticamente.
La función antideslumbramiento
automática se habilita cada vez
que se coloca el interruptor del
motor en ON.

1643-4. Ajuste del volante y de los espejos
QPara evitar una avería en los sensores de luz
Para evitar una avería en los sensores de luz, no los toque ni los tape.
QLimpieza de la superficie del
espejo
Si la superficie del espejo está sucia,
podría resultar difícil ver la imagen de
la visualización.
Limpie la superficie del espejo suave-
mente con un paño suave seco.
QLimpieza de la cámara
Si la lente de la cámara está sucia, la
imagen mostrada podría perder nitidez.
En este caso, límpiela con un paño
suave humedecido en agua o una
gasa.
QCámara
La cámara del espejo retrovisor digital se encuentra en la posición indicada.
QVentilador de refrigeración
El espejo retrovisor digital lleva incorporado un ventilador de refrigeración. Puede que se
oigan sonidos del ventilador de refrigeración al utilizar el sistema.
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
QDurante la conducción
ONo ajuste la posición del espejo retrovi- sor digital ni el ajuste de visualización
durante la conducción. Detenga el vehículo y accione los inte-rruptores de control del espejo retrovi-
sor digital. De lo contrario, podría manejar mal el volante y sufrir un accidente.
OPresente atención en todo momento al entorno del vehículo.
El tamaño de los vehículos y de otros
objetos puede parecer diferente en modo de espejo digital y en modo de espejo óptico.
Cuando dé marcha atrás, no olvide com- probar directamente la seguridad de la zona situada alrededor del vehículo, espe-
cialmente detrás del vehículo. Además, si se aproxima un vehículo desde la parte posterior en la oscuridad,
por ejemplo de noche, la zona circundante podría aparecer atenuada.
QPara prevenir las causas de incen-dios
Si el conductor sigue utilizando el espejo
retrovisor digital mientras el espejo des- prende humo o algún olor, podría produ-cirse un incendio. Deje de utilizar el
sistema inmediatamente y póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cuali- ficado.
Limpieza del espejo retrovisor
digital
