2022 TOYOTA PROACE CITY VERSO Manuel du propriétaire (in French)

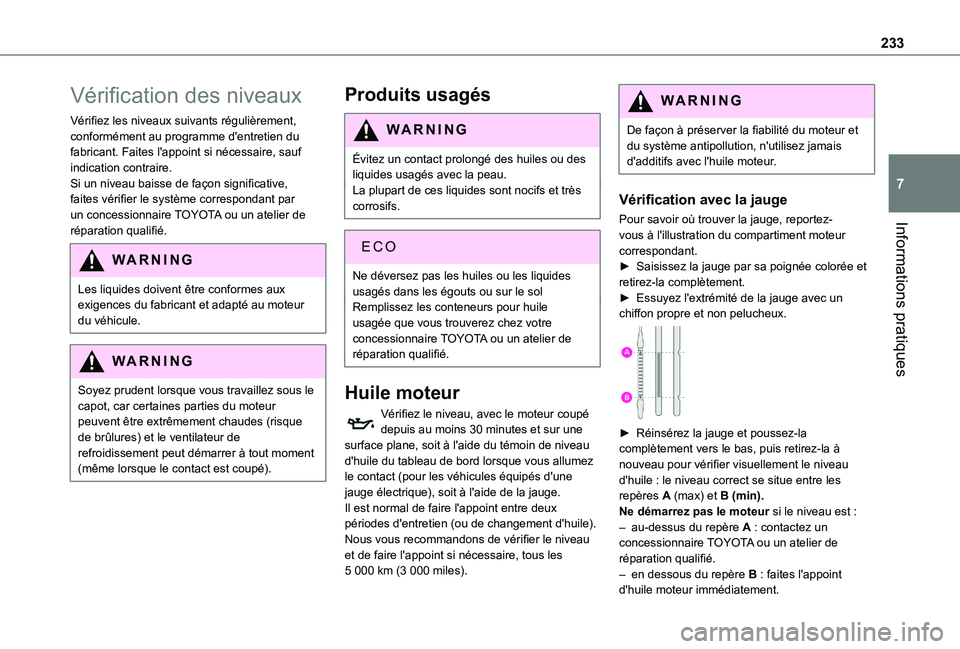

233
Informations pratiques
7
Vérification des niveaux
Vérifiez les niveaux suivants régulièrement, conformément au programme d'entretien du fabricant. Faites l'appoint si nécessaire, sauf indication contraire.Si un niveau baisse de façon significative, faites vérifier le système correspondant par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
WARNI NG
Les liquides doivent être conformes aux exigences du fabricant et adapté au moteur du véhicule.
WARNI NG
Soyez prudent lorsque vous travaillez sous le capot, car certaines parties du moteur peuvent être extrêmement chaudes (risque de brûlures) et le ventilateur de refroidissement peut démarrer à tout moment (même lorsque le contact est coupé).
Produits usagés
WARNI NG
Évitez un contact prolongé des huiles ou des liquides usagés avec la peau.La plupart de ces liquides sont nocifs et très corrosifs.
ECO
Ne déversez pas les huiles ou les liquides usagés dans les égouts ou sur le solRemplissez les conteneurs pour huile usagée que vous trouverez chez votre concessionnaire TOYOTA ou un atelier de réparation qualifié.
Huile moteur
Vérifiez le niveau, avec le moteur coupé depuis au moins 30 minutes et sur une surface plane, soit à l'aide du témoin de niveau d'huile du tableau de bord lorsque vous allumez le contact (pour les véhicules équipés d'une jauge électrique), soit à l'aide de la jauge.Il est normal de faire l'appoint entre deux périodes d'entretien (ou de changement d'huile). Nous vous recommandons de vérifier le niveau
et de faire l'appoint si nécessaire, tous les 5 000 km (3 000 miles).
WARNI NG
De façon à préserver la fiabilité du moteur et du système antipollution, n'utilisez jamais d'additifs avec l'huile moteur.
Vérification avec la jauge
Pour savoir où trouver la jauge, reportez-vous à l'illustration du compartiment moteur correspondant.► Saisissez la jauge par sa poignée colorée et retirez-la complètement.► Essuyez l'extrémité de la jauge avec un chiffon propre et non pelucheux.

► Réinsérez la jauge et poussez-la complètement vers le bas, puis retirez-la à nouveau pour vérifier visuellement le niveau d'huile : le niveau correct se situe entre les repères A (max) et B (min).Ne démarrez pas le moteur si le niveau est :– au-dessus du repère A : contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.– en dessous du repère B : faites l'appoint d'huile moteur immédiatement.

234
WARNI NG
Grade d'huileAvant de faire l'appoint ou de changer d'huile moteur, vérifiez que l'huile est adaptée au moteur et qu'elle est conforme aux recommandations du programme d'entretien fourni avec le véhicule (ou disponible chez votre concessionnaire TOYOTA et tous les ateliers de réparation qualifiés).Utiliser de l'huile non recommandée peut annuler la garantie contractuelle en cas de panne du moteur.
Faire l'appoint d'huile moteur
Vous trouverez l'emplacement du bouchon de remplissage d'huile sur le schéma du vue sous-capot correspondant.► Ajoutez de l'huile en petites quantités, en évitant d'éclabousser les éléments du moteur (risque d'incendie).► Attendez quelques minutes avant de vérifier
le niveau une nouvelle fois, à l'aide de la jauge.► Ajoutez plus d'huile si nécessaire.► Après avoir vérifié le niveau, replacez soigneusement le bouchon de remplissage et la jauge dans son tube.
NOTIC E
Pendant les 30 minutes qui suivent l'appoint d'huile, le contrôle effectué avec le témoin de niveau d'huile du tableau de bord lorsque vous allumez le contact n'est pas fiable.
Liquide de frein
Le niveau de ce liquide doit se trouver près du repère "MAX". Si ce n'est pas le cas, vérifiez l'usure de la plaquette de frein.Pour savoir à quelle fréquence changer le liquide de frein, reportez-vous au programme d'entretien du fabricant.
WARNI NG
Si vous faites l'appoint, nettoyez le bouchon avant de le remettre en place. N'utilisez que du liquide de frein DOT4 provenant d'une cartouche scellée.
Liquide de refroidissement
du moteur
Il est normal de faire l'appoint de ces liquides entre deux périodes d'entretien.La vérification et l'appoint doivent toujours être faits lorsque le moteur est froid.Un niveau faible de liquide de refroidissement risque de provoquer des dégâts majeurs au moteur. Le niveau de liquide de refroidissement
doit être proche du repère "MAX" sans être au-dessus.Si le niveau approche ou se situe en dessous du repère "MIN", vous devez impérativement en faire l'appoint.Lorsque le moteur est chaud, la température de ce liquide de refroidissement est régulée par le ventilateur.Etant donné que le système de refroidissement est sous pression, attendez au moins une heure après l'arrêt du moteur avant d'effectuer toute manipulation.Si vous devez faire l'appoint en urgence, afin d'éviter tout risque de brûlures, enroulez un chiffon autour du bouchon et dévissez-le de deux tours pour faire baisser la pression.Une fois que la pression a baissé, retirez le bouchon et faites l'appoint jusqu'au niveau souhaité.
WARNI NG
Véhicule équipé d'un moteur électriqueNe faites pas l'appoint de liquide de refroidissement.
Si le niveau est proche ou se situe sous le repère MIN, contactez impérativement un concessionnaire Toyota agréé ou un

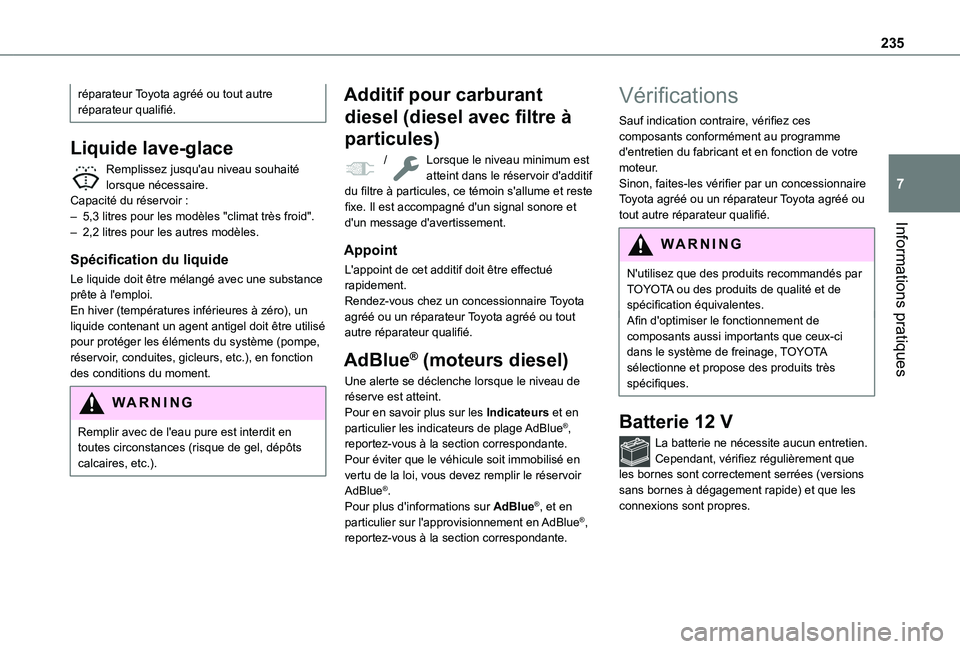

235
Informations pratiques
7
réparateur Toyota agréé ou tout autre réparateur qualifié.
Liquide lave-glace
Remplissez jusqu'au niveau souhaité lorsque nécessaire.Capacité du réservoir :– 5,3 litres pour les modèles "climat très froid".– 2,2 litres pour les autres modèles.
Spécification du liquide
Le liquide doit être mélangé avec une substance prête à l'emploi.En hiver (températures inférieures à zéro), un liquide contenant un agent antigel doit être utilisé pour protéger les éléments du système (pompe, réservoir, conduites, gicleurs, etc.), en fonction des conditions du moment.
WARNI NG
Remplir avec de l'eau pure est interdit en toutes circonstances (risque de gel, dépôts calcaires, etc.).
Additif pour carburant
diesel (diesel avec filtre à
particules)
/ Lorsque le niveau minimum est atteint dans le réservoir d'additif du filtre à particules, ce témoin s'allume et reste fixe. Il est accompagné d'un signal sonore et d'un message d'avertissement.
Appoint
L'appoint de cet additif doit être effectué rapidement.Rendez-vous chez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
AdBlue® (moteurs diesel)
Une alerte se déclenche lorsque le niveau de réserve est atteint.Pour en savoir plus sur les Indicateurs et en particulier les indicateurs de plage AdBlue®, reportez-vous à la section correspondante.
Pour éviter que le véhicule soit immobilisé en vertu de la loi, vous devez remplir le réservoir AdBlue®.Pour plus d'informations sur AdBlue®, et en particulier sur l'approvisionnement en AdBlue®, reportez-vous à la section correspondante.
Vérifications
Sauf indication contraire, vérifiez ces composants conformément au programme d'entretien du fabricant et en fonction de votre moteur.Sinon, faites-les vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
N'utilisez que des produits recommandés par TOYOTA ou des produits de qualité et de spécification équivalentes.Afin d'optimiser le fonctionnement de composants aussi importants que ceux-ci dans le système de freinage, TOYOTA sélectionne et propose des produits très spécifiques.
Batterie 12 V
La batterie ne nécessite aucun entretien.Cependant, vérifiez régulièrement que les bornes sont correctement serrées (versions sans bornes à dégagement rapide) et que les connexions sont propres.

236
NOTIC E
Pour plus d'informations sur les précautions à prendre avant toute manipulation de la batterie 12 V, reportez-vous à la section correspondante.
WARNI NG
Les modèles équipés du Stop & Start disposent d'une batterie plomb-acide de 12 V de spécification et de technologie particulières.Son remplacement doit être effectué par un concessionnaire TOYOTA ou un atelier de réparation qualifié uniquement.
Filtre d'habitacle
Selon l'environnement et l'utilisation du véhicule (par exemple, atmosphère poussiéreuse, conduite en ville), changez-le
deux fois, si nécessaire.
NOTIC E
Un filtre d'habitacle obstrué peut nuire au rendement du système de climatisation et générer des odeurs indésirables.
Filtre à air
Selon l'environnement et l'utilisation du véhicule (par exemple, atmosphère poussiéreuse, conduite en ville), changez-le deux fois, si nécessaire.
Filtre à huile
Changez le filtre à huile chaque fois que vous changez d'huile moteur.
Filtre à particules (diesel)
Lorsque le filtre à particules commence à être obstrué, cela est indiqué par l'allumage provisoire de ce témoin d'avertissement et d'un message d'alerte.Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins 37 mph (60 km/h), avec un régime moteur supérieur à 2500 tr/min, pendant environ 15 minutes (jusqu'à ce que le témoin d'avertissement s'éteigne).S'il n'est pas possible d'atteindre 37 mph (60
km/h), laissez le moteur tourner au ralenti pendant environ 15 minutes, puis roulez à un régime moteur supérieur à 2500 tr/min pendant 15 minutes.
NOTIC E
Ne coupez pas le moteur tant que le filtre n'est pas complètement régénéré : des intervalles répétés peuvent détériorer prématurément l'huile moteur.La régénération du filtre lorsque le véhicule est à l'arrêt n'est pas recommandée.
NOTIC E
Si le témoin d'alerte reste allumé, cela signifie que le niveau d'additif pour carburant diesel est bas.Pour en savoir plus sur la Vérification des niveaux, reportez-vous à la section correspondante.
NOTIC E
Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez, dans des circonstances exceptionnelles, remarquer de la vapeur d'eau sortant de l'échappement lorsque vous accélérez. Ces émissions n'ont aucun impact sur le comportement du véhicule et l'environnement.

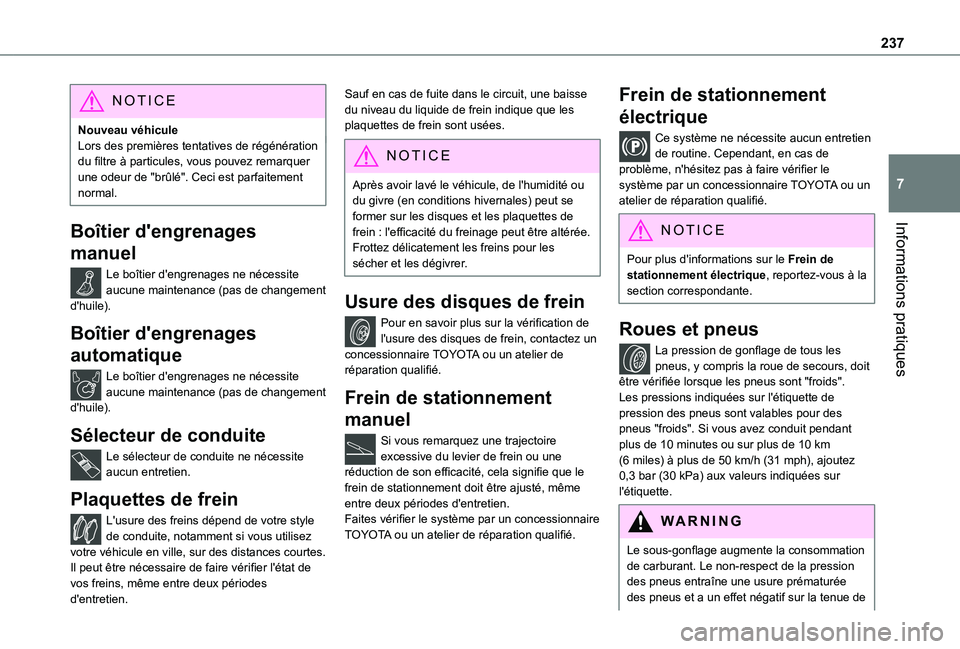

237
Informations pratiques
7
NOTIC E
Nouveau véhiculeLors des premières tentatives de régénération du filtre à particules, vous pouvez remarquer une odeur de "brûlé". Ceci est parfaitement normal.
Boîtier d'engrenages
manuel
Le boîtier d'engrenages ne nécessite aucune maintenance (pas de changement d'huile).
Boîtier d'engrenages
automatique
Le boîtier d'engrenages ne nécessite aucune maintenance (pas de changement d'huile).
Sélecteur de conduite
Le sélecteur de conduite ne nécessite aucun entretien.
Plaquettes de frein
L'usure des freins dépend de votre style de conduite, notamment si vous utilisez votre véhicule en ville, sur des distances courtes. Il peut être nécessaire de faire vérifier l'état de vos freins, même entre deux périodes
d'entretien.
Sauf en cas de fuite dans le circuit, une baisse du niveau du liquide de frein indique que les plaquettes de frein sont usées.
NOTIC E
Après avoir lavé le véhicule, de l'humidité ou du givre (en conditions hivernales) peut se former sur les disques et les plaquettes de frein : l'efficacité du freinage peut être altérée. Frottez délicatement les freins pour les sécher et les dégivrer.
Usure des disques de frein
Pour en savoir plus sur la vérification de l'usure des disques de frein, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Frein de stationnement
manuel
Si vous remarquez une trajectoire
excessive du levier de frein ou une réduction de son efficacité, cela signifie que le frein de stationnement doit être ajusté, même entre deux périodes d'entretien.Faites vérifier le système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Frein de stationnement
électrique
Ce système ne nécessite aucun entretien de routine. Cependant, en cas de problème, n'hésitez pas à faire vérifier le système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
NOTIC E
Pour plus d'informations sur le Frein de stationnement électrique, reportez-vous à la section correspondante.
Roues et pneus
La pression de gonflage de tous les pneus, y compris la roue de secours, doit être vérifiée lorsque les pneus sont "froids".Les pressions indiquées sur l'étiquette de pression des pneus sont valables pour des pneus "froids". Si vous avez conduit pendant plus de 10 minutes ou sur plus de 10 km (6 miles) à plus de 50 km/h (31 mph), ajoutez 0,3 bar (30 kPa) aux valeurs indiquées sur l'étiquette.
WARNI NG
Le sous-gonflage augmente la consommation de carburant. Le non-respect de la pression des pneus entraîne une usure prématurée des pneus et a un effet négatif sur la tenue de

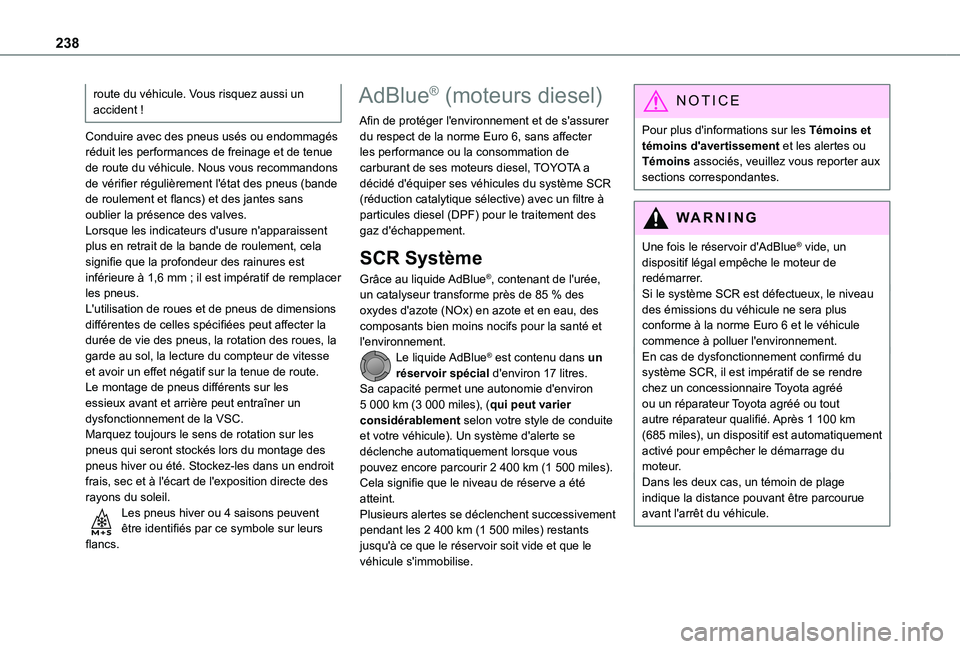

238
route du véhicule. Vous risquez aussi un accident !
Conduire avec des pneus usés ou endommagés réduit les performances de freinage et de tenue de route du véhicule. Nous vous recommandons de vérifier régulièrement l'état des pneus (bande de roulement et flancs) et des jantes sans oublier la présence des valves.Lorsque les indicateurs d'usure n'apparaissent plus en retrait de la bande de roulement, cela signifie que la profondeur des rainures est inférieure à 1,6 mm ; il est impératif de remplacer les pneus.L'utilisation de roues et de pneus de dimensions différentes de celles spécifiées peut affecter la durée de vie des pneus, la rotation des roues, la garde au sol, la lecture du compteur de vitesse et avoir un effet négatif sur la tenue de route.Le montage de pneus différents sur les essieux avant et arrière peut entraîner un dysfonctionnement de la VSC.Marquez toujours le sens de rotation sur les
pneus qui seront stockés lors du montage des pneus hiver ou été. Stockez-les dans un endroit frais, sec et à l'écart de l'exposition directe des rayons du soleil.Les pneus hiver ou 4 saisons peuvent être identifiés par ce symbole sur leurs flancs.
AdBlue® (moteurs diesel)
Afin de protéger l'environnement et de s'assurer du respect de la norme Euro 6, sans affecter les performance ou la consommation de carburant de ses moteurs diesel, TOYOTA a décidé d'équiper ses véhicules du système SCR (réduction catalytique sélective) avec un filtre à particules diesel (DPF) pour le traitement des gaz d'échappement.
SCR Système
Grâce au liquide AdBlue®, contenant de l'urée, un catalyseur transforme près de 85 % des oxydes d'azote (NOx) en azote et en eau, des composants bien moins nocifs pour la santé et l'environnement.Le liquide AdBlue® est contenu dans un réservoir spécial d'environ 17 litres.Sa capacité permet une autonomie d'environ 5 000 km (3 000 miles), (qui peut varier considérablement selon votre style de conduite et votre véhicule). Un système d'alerte se
déclenche automatiquement lorsque vous pouvez encore parcourir 2 400 km (1 500 miles). Cela signifie que le niveau de réserve a été atteint.Plusieurs alertes se déclenchent successivement pendant les 2 400 km (1 500 miles) restants jusqu'à ce que le réservoir soit vide et que le véhicule s'immobilise.
NOTIC E
Pour plus d'informations sur les Témoins et témoins d'avertissement et les alertes ou Témoins associés, veuillez vous reporter aux sections correspondantes.
WARNI NG
Une fois le réservoir d'AdBlue® vide, un
dispositif légal empêche le moteur de redémarrer.Si le système SCR est défectueux, le niveau des émissions du véhicule ne sera plus conforme à la norme Euro 6 et le véhicule commence à polluer l'environnement.En cas de dysfonctionnement confirmé du système SCR, il est impératif de se rendre chez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié. Après 1 100 km (685 miles), un dispositif est automatiquement activé pour empêcher le démarrage du moteur.Dans les deux cas, un témoin de plage indique la distance pouvant être parcourue avant l'arrêt du véhicule.

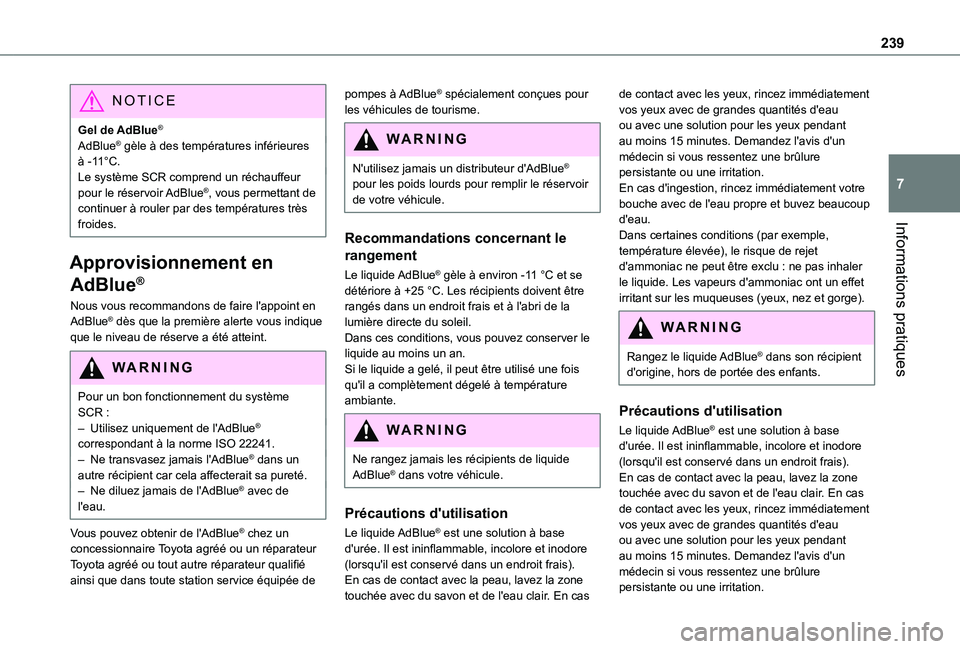

239
Informations pratiques
7
NOTIC E
Gel de AdBlue®
AdBlue® gèle à des températures inférieures à -11°C.Le système SCR comprend un réchauffeur pour le réservoir AdBlue®, vous permettant de continuer à rouler par des températures très froides.
Approvisionnement en
AdBlue®
Nous vous recommandons de faire l'appoint en AdBlue® dès que la première alerte vous indique que le niveau de réserve a été atteint.
WARNI NG
Pour un bon fonctionnement du système SCR :– Utilisez uniquement de l'AdBlue® correspondant à la norme ISO 22241.
– Ne transvasez jamais l'AdBlue® dans un autre récipient car cela affecterait sa pureté.– Ne diluez jamais de l'AdBlue® avec de l'eau.
Vous pouvez obtenir de l'AdBlue® chez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié ainsi que dans toute station service équipée de
pompes à AdBlue® spécialement conçues pour les véhicules de tourisme.
WARNI NG
N'utilisez jamais un distributeur d'AdBlue® pour les poids lourds pour remplir le réservoir de votre véhicule.
Recommandations concernant le
rangement
Le liquide AdBlue® gèle à environ -11 °C et se détériore à +25 °C. Les récipients doivent être rangés dans un endroit frais et à l'abri de la lumière directe du soleil.Dans ces conditions, vous pouvez conserver le liquide au moins un an.Si le liquide a gelé, il peut être utilisé une fois qu'il a complètement dégelé à température ambiante.
WARNI NG
Ne rangez jamais les récipients de liquide AdBlue® dans votre véhicule.
Précautions d'utilisation
Le liquide AdBlue® est une solution à base
d'urée. Il est ininflammable, incolore et inodore (lorsqu'il est conservé dans un endroit frais).En cas de contact avec la peau, lavez la zone touchée avec du savon et de l'eau clair. En cas
de contact avec les yeux, rincez immédiatement vos yeux avec de grandes quantités d'eau ou avec une solution pour les yeux pendant au moins 15 minutes. Demandez l'avis d'un médecin si vous ressentez une brûlure persistante ou une irritation.En cas d'ingestion, rincez immédiatement votre bouche avec de l'eau propre et buvez beaucoup d'eau.Dans certaines conditions (par exemple, température élevée), le risque de rejet d'ammoniac ne peut être exclu : ne pas inhaler le liquide. Les vapeurs d'ammoniac ont un effet irritant sur les muqueuses (yeux, nez et gorge).
WARNI NG
Rangez le liquide AdBlue® dans son récipient d'origine, hors de portée des enfants.
Précautions d'utilisation
Le liquide AdBlue® est une solution à base d'urée. Il est ininflammable, incolore et inodore (lorsqu'il est conservé dans un endroit frais).En cas de contact avec la peau, lavez la zone touchée avec du savon et de l'eau clair. En cas de contact avec les yeux, rincez immédiatement vos yeux avec de grandes quantités d'eau ou avec une solution pour les yeux pendant au moins 15 minutes. Demandez l'avis d'un médecin si vous ressentez une brûlure persistante ou une irritation.

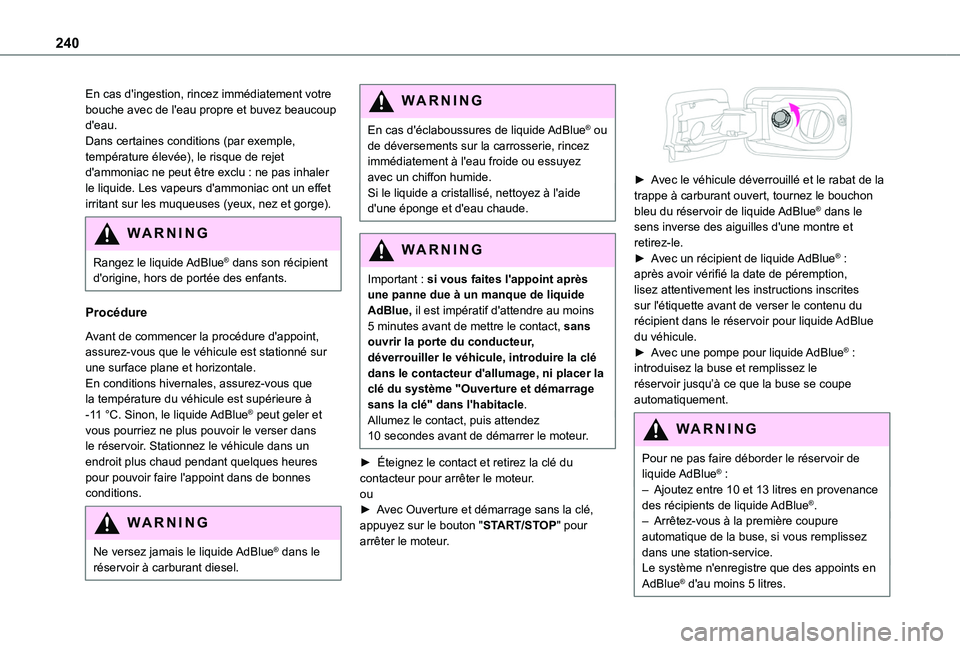

240
En cas d'ingestion, rincez immédiatement votre bouche avec de l'eau propre et buvez beaucoup d'eau.Dans certaines conditions (par exemple, température élevée), le risque de rejet d'ammoniac ne peut être exclu : ne pas inhaler le liquide. Les vapeurs d'ammoniac ont un effet irritant sur les muqueuses (yeux, nez et gorge).
WARNI NG
Rangez le liquide AdBlue® dans son récipient d'origine, hors de portée des enfants.
Procédure
Avant de commencer la procédure d'appoint, assurez-vous que le véhicule est stationné sur une surface plane et horizontale.En conditions hivernales, assurez-vous que la température du véhicule est supérieure à -11 °C. Sinon, le liquide AdBlue® peut geler et vous pourriez ne plus pouvoir le verser dans le réservoir. Stationnez le véhicule dans un endroit plus chaud pendant quelques heures pour pouvoir faire l'appoint dans de bonnes conditions.
WARNI NG
Ne versez jamais le liquide AdBlue® dans le réservoir à carburant diesel.
WARNI NG
En cas d'éclaboussures de liquide AdBlue® ou de déversements sur la carrosserie, rincez immédiatement à l'eau froide ou essuyez avec un chiffon humide.Si le liquide a cristallisé, nettoyez à l'aide d'une éponge et d'eau chaude.
WARNI NG
Important : si vous faites l'appoint après une panne due à un manque de liquide AdBlue, il est impératif d'attendre au moins 5 minutes avant de mettre le contact, sans ouvrir la porte du conducteur, déverrouiller le véhicule, introduire la clé dans le contacteur d'allumage, ni placer la clé du système "Ouverture et démarrage sans la clé " dans l'habitacle.Allumez le contact, puis attendez 10 secondes avant de démarrer le moteur.
► Éteignez le contact et retirez la clé du contacteur pour arrêter le moteur.ou► Avec Ouverture et démarrage sans la clé, appuyez sur le bouton "START/STOP" pour arrêter le moteur.

► Avec le véhicule déverrouillé et le rabat de la trappe à carburant ouvert, tournez le bouchon bleu du réservoir de liquide AdBlue® dans le sens inverse des aiguilles d'une montre et retirez-le.► Avec un récipient de liquide AdBlue® : après avoir vérifié la date de péremption, lisez attentivement les instructions inscrites sur l'étiquette avant de verser le contenu du récipient dans le réservoir pour liquide AdBlue du véhicule.► Avec une pompe pour liquide AdBlue® : introduisez la buse et remplissez le réservoir jusqu’à ce que la buse se coupe automatiquement.
WARNI NG
Pour ne pas faire déborder le réservoir de liquide AdBlue® :– Ajoutez entre 10 et 13 litres en provenance des récipients de liquide AdBlue®.– Arrêtez-vous à la première coupure automatique de la buse, si vous remplissez
dans une station-service.Le système n'enregistre que des appoints en AdBlue® d'au moins 5 litres.
