2022 TOYOTA PROACE CITY VERSO Manuel du propriétaire (in French)

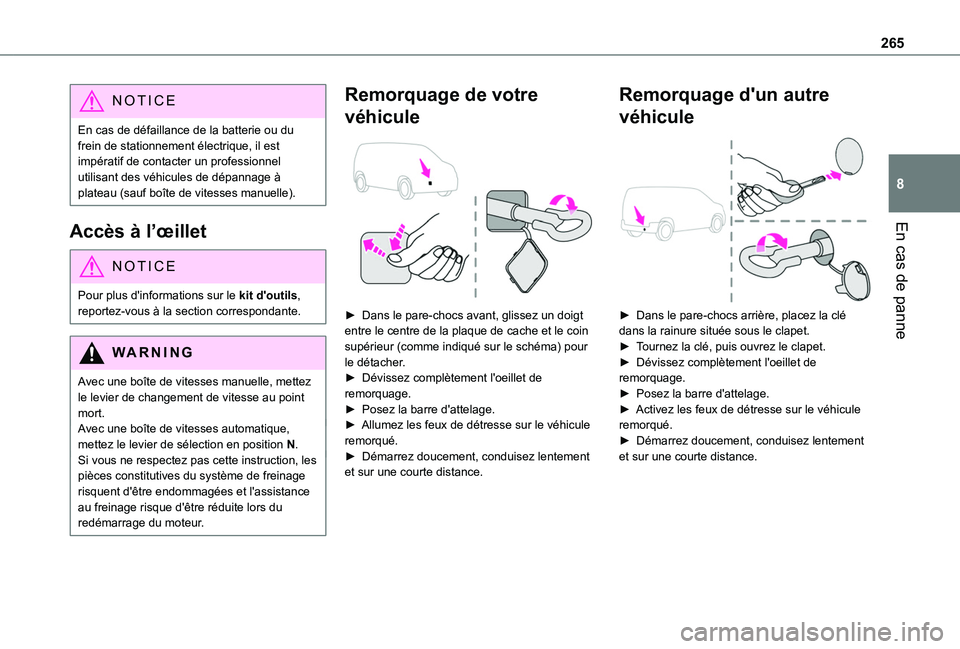

265
En cas de panne
8
NOTIC E
En cas de défaillance de la batterie ou du frein de stationnement électrique, il est impératif de contacter un professionnel utilisant des véhicules de dépannage à plateau (sauf boîte de vitesses manuelle).
Accès à l’œillet
NOTIC E
Pour plus d'informations sur le kit d'outils, reportez-vous à la section correspondante.
WARNI NG
Avec une boîte de vitesses manuelle, mettez le levier de changement de vitesse au point mort.Avec une boîte de vitesses automatique, mettez le levier de sélection en position N.Si vous ne respectez pas cette instruction, les pièces constitutives du système de freinage risquent d'être endommagées et l'assistance au freinage risque d'être réduite lors du redémarrage du moteur.
Remorquage de votre
véhicule

► Dans le pare-chocs avant, glissez un doigt entre le centre de la plaque de cache et le coin supérieur (comme indiqué sur le schéma) pour le détacher.► Dévissez complètement l'oeillet de remorquage.► Posez la barre d'attelage.► Allumez les feux de détresse sur le véhicule remorqué.
► Démarrez doucement, conduisez lentement et sur une courte distance.
Remorquage d'un autre
véhicule

► Dans le pare-chocs arrière, placez la clé dans la rainure située sous le clapet.► Tournez la clé, puis ouvrez le clapet.► Dévissez complètement l'oeillet de remorquage.► Posez la barre d'attelage.► Activez les feux de détresse sur le véhicule remorqué.► Démarrez doucement, conduisez lentement
et sur une courte distance.

266

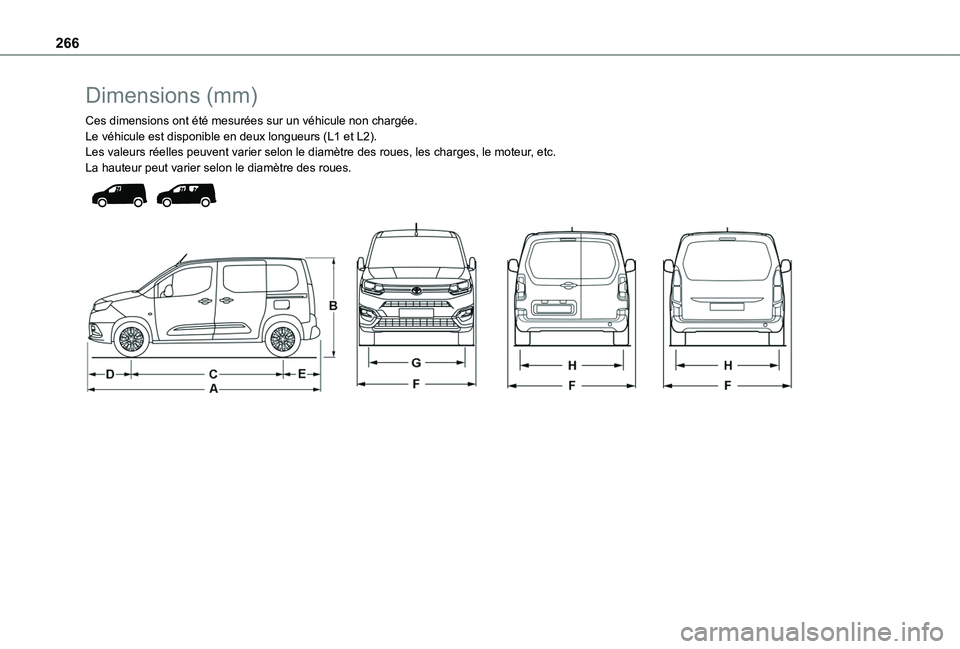

Dimensions (mm)
Ces dimensions ont été mesurées sur un véhicule non chargé\
e.Le véhicule est disponible en deux longueurs (L1 et L2).Les valeurs réelles peuvent varier selon le diamètre des roues, le\
s charges, le moteur, etc.La hauteur peut varier selon le diamètre des roues.

267
Données techniques
9
Longueur du véhicule
L1L2
ALongueur totale4 4034 753
BHauteur totaleVersion standard1 796 à 1 8251 812 à 1 820
Version chantier1 840 à 1 8601 849 à 1 860
CEmpattement2 7852 975
DPorte-à-faux avant892
EPorte-à-faux arrière726886
FLargeur avec rétroviseursRabattus1 921
Déployés2 107
GLargeur de voie avant1 553/1 5631 553
HLargeur de voie arrière1 569/1 5771 549/1 568

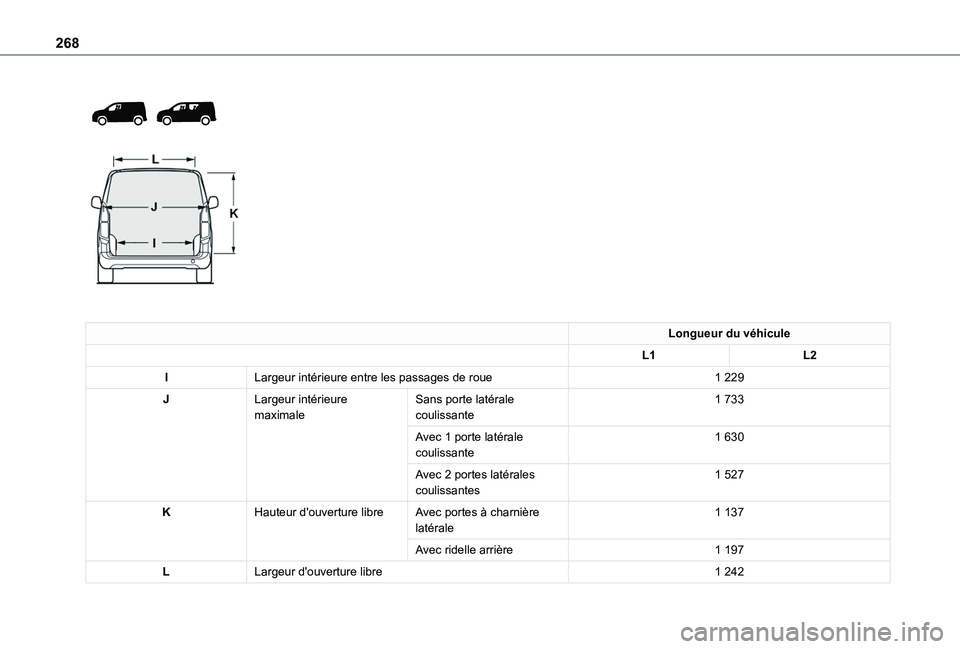

268



Longueur du véhicule
L1L2
ILargeur intérieure entre les passages de roue1 229
JLargeur intérieure maximaleSans porte latérale coulissante1 733
Avec 1 porte latérale coulissante1 630
Avec 2 portes latérales coulissantes1 527
KHauteur d'ouverture libreAvec portes à charnière latérale1 137
Avec ridelle arrière1 197
LLargeur d'ouverture libre1 242

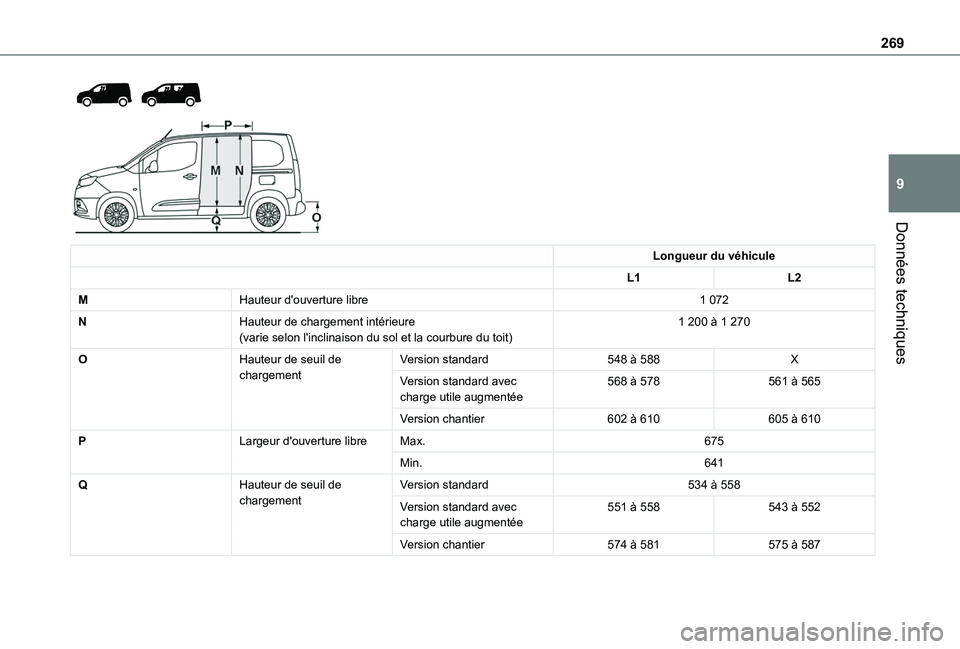

269
Données techniques
9


Longueur du véhicule
L1L2
MHauteur d'ouverture libre1 072
NHauteur de chargement intérieure(varie selon l'inclinaison du sol et la courbure du toit)1 200 à 1 270
OHauteur de seuil de chargementVersion standard548 à 588X
Version standard avec charge utile augmentée568 à 578561 à 565
Version chantier602 à 610605 à 610
PLargeur d'ouverture libreMax.675
Min.641
QHauteur de seuil de chargementVersion standard534 à 558
Version standard avec charge utile augmentée551 à 558543 à 552
Version chantier574 à 581575 à 587

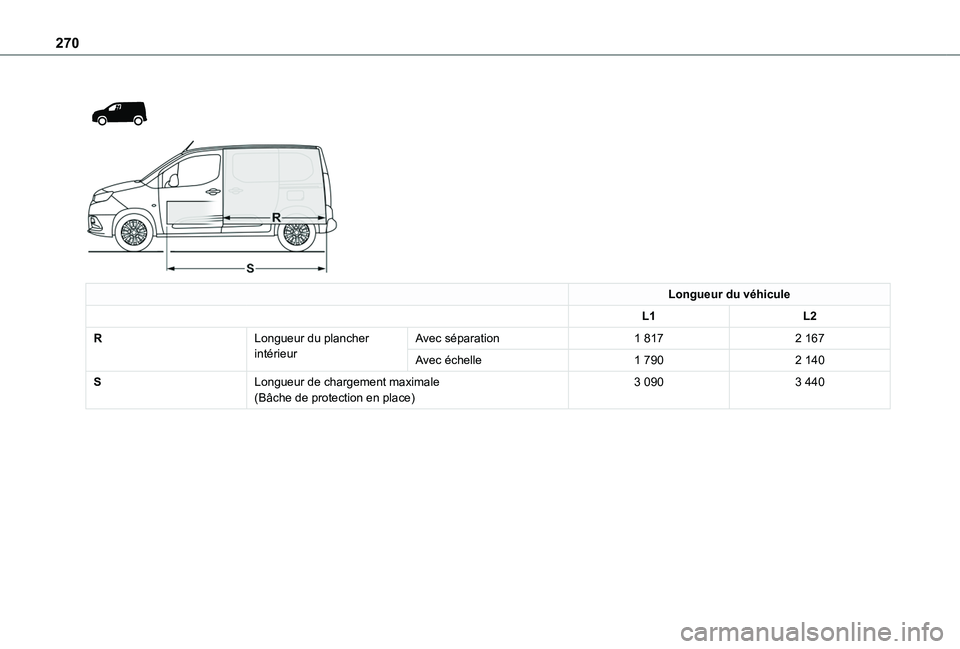

270



Longueur du véhicule
L1L2
RLongueur du plancher intérieurAvec séparation1 8172 167
Avec échelle1 7902 140
SLongueur de chargement maximale(Bâche de protection en place)3 0903 440

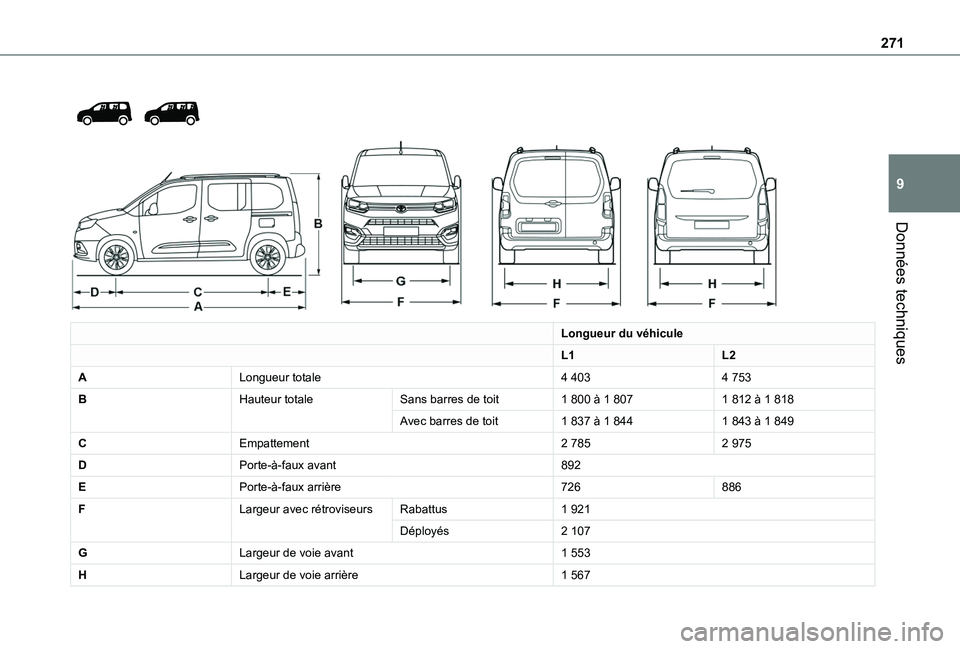

271
Données techniques
9



Longueur du véhicule
L1L2
ALongueur totale4 4034 753
BHauteur totaleSans barres de toit1 800 à 1 8071 812 à 1 818
Avec barres de toit1 837 à 1 8441 843 à 1 849
CEmpattement2 7852 975
DPorte-à-faux avant892
EPorte-à-faux arrière726886
FLargeur avec rétroviseursRabattus1 921
Déployés2 107
GLargeur de voie avant1 553
HLargeur de voie arrière1 567

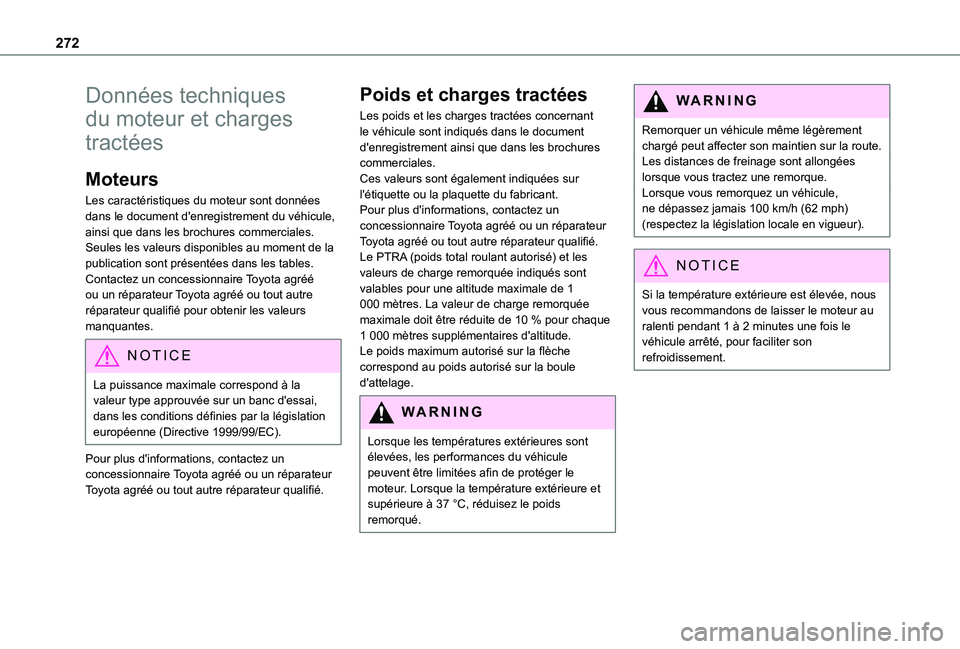

272
Données techniques
du moteur et charges
tractées
Moteurs
Les caractéristiques du moteur sont données dans le document d'enregistrement du véhicule, ainsi que dans les brochures commerciales.Seules les valeurs disponibles au moment de la publication sont présentées dans les tables.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié pour obtenir les valeurs manquantes.
NOTIC E
La puissance maximale correspond à la valeur type approuvée sur un banc d'essai, dans les conditions définies par la législation européenne (Directive 1999/99/EC).
Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Poids et charges tractées
Les poids et les charges tractées concernant le véhicule sont indiqués dans le document d'enregistrement ainsi que dans les brochures commerciales.Ces valeurs sont également indiquées sur l'étiquette ou la plaquette du fabricant.Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Le PTRA (poids total roulant autorisé) et les valeurs de charge remorquée indiqués sont valables pour une altitude maximale de 1 000 mètres. La valeur de charge remorquée maximale doit être réduite de 10 % pour chaque 1 000 mètres supplémentaires d'altitude.Le poids maximum autorisé sur la flèche correspond au poids autorisé sur la boule d'attelage.
WARNI NG
Lorsque les températures extérieures sont élevées, les performances du véhicule peuvent être limitées afin de protéger le moteur. Lorsque la température extérieure et supérieure à 37 °C, réduisez le poids remorqué.
WARNI NG
Remorquer un véhicule même légèrement chargé peut affecter son maintien sur la route.Les distances de freinage sont allongées lorsque vous tractez une remorque.Lorsque vous remorquez un véhicule, ne dépassez jamais 100 km/h (62 mph) (respectez la législation locale en vigueur).
NOTIC E
Si la température extérieure est élevée, nous vous recommandons de laisser le moteur au ralenti pendant 1 à 2 minutes une fois le véhicule arrêté, pour faciliter son refroidissement.
