2022 TOYOTA PROACE CITY EV isofix

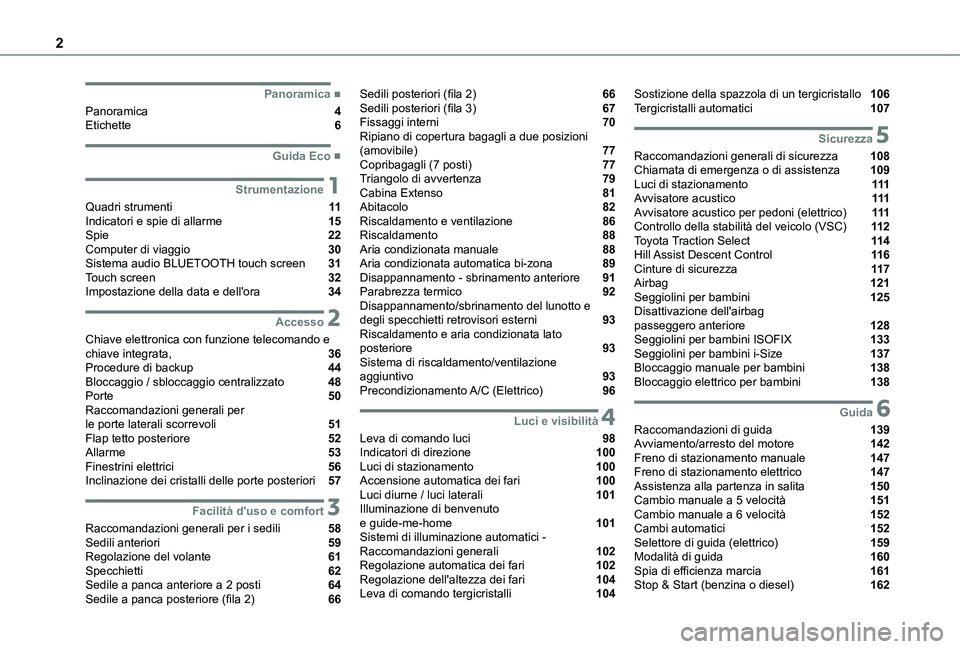

2



 ■Panoramica
Panoramica 4Etichette 6
 ■Guida Eco
1Strumentazione
Quadri strumenti 11Indicatori e spie di allarme 15Spie 22Computer di viaggio 30Sistema audio BLUETOOTH touch screen 31Touch screen 32Impostazione della data e dell'ora 34
2Accesso
Chiave elettronica con funzione telecomando e chiave integrata, 36Procedure di backup 44Bloccaggio / sbloccaggio centralizzato 48Porte 50Raccomandazioni generali per le porte laterali scorrevoli 51Flap tetto posteriore 52Allarme 53Finestrini elettrici 56Inclinazione dei cristalli delle porte posteriori 57
3Facilità d'uso e comfort
Raccomandazioni generali per i sedili 58Sedili anteriori 59Regolazione del volante 61Specchietti 62Sedile a panca anteriore a 2 posti 64Sedile a panca posteriore (fila 2) 66
Sedili posteriori (fila 2) 66Sedili posteriori (fila 3) 67Fissaggi interni 70Ripiano di copertura bagagli a due posizioni (amovibile) 77Copribagagli (7 posti) 77Triangolo di avvertenza 79Cabina Extenso 81Abitacolo 82Riscaldamento e ventilazione 86Riscaldamento 88Aria condizionata manuale 88Aria condizionata automatica bi-zona 89Disappannamento - sbrinamento anteriore 91Parabrezza termico 92Disappannamento/sbrinamento del lunotto e degli specchietti retrovisori esterni 93Riscaldamento e aria condizionata lato posteriore 93Sistema di riscaldamento/ventilazione aggiuntivo 93Precondizionamento A/C (Elettrico) 96
4Luci e visibilità
Leva di comando luci 98Indicatori di direzione 100Luci di stazionamento 100Accensione automatica dei fari 100Luci diurne / luci laterali 101Illuminazione di benvenuto e guide-me-home 101Sistemi di illuminazione automatici - Raccomandazioni generali 102Regolazione automatica dei fari 102Regolazione dell'altezza dei fari 104Leva di comando tergicristalli 104
Sostizione della spazzola di un tergicristallo 106Tergicristalli automatici 107
5Sicurezza
Raccomandazioni generali di sicurezza 108Chiamata di emergenza o di assistenza 109Luci di stazionamento 111Avvisatore acustico 111Avvisatore acustico per pedoni (elettrico) 111Controllo della stabilità del veicolo (VSC) 11 2Toyota Traction Select 11 4Hill Assist Descent Control 11 6Cinture di sicurezza 11 7Airbag 121Seggiolini per bambini 125Disattivazione dell'airbag passeggero anteriore 128Seggiolini per bambini ISOFIX 133Seggiolini per bambini i-Size 137Bloccaggio manuale per bambini 138Bloccaggio elettrico per bambini 138
6Guida
Raccomandazioni di guida 139Avviamento/arresto del motore 142Freno di stazionamento manuale 147Freno di stazionamento elettrico 147Assistenza alla partenza in salita 150Cambio manuale a 5 velocità 151Cambio manuale a 6 velocità 152Cambi automatici 152Selettore di guida (elettrico) 159Modalità di guida 160Spia di efficienza marcia 161Stop & Start (benzina o diesel) 162

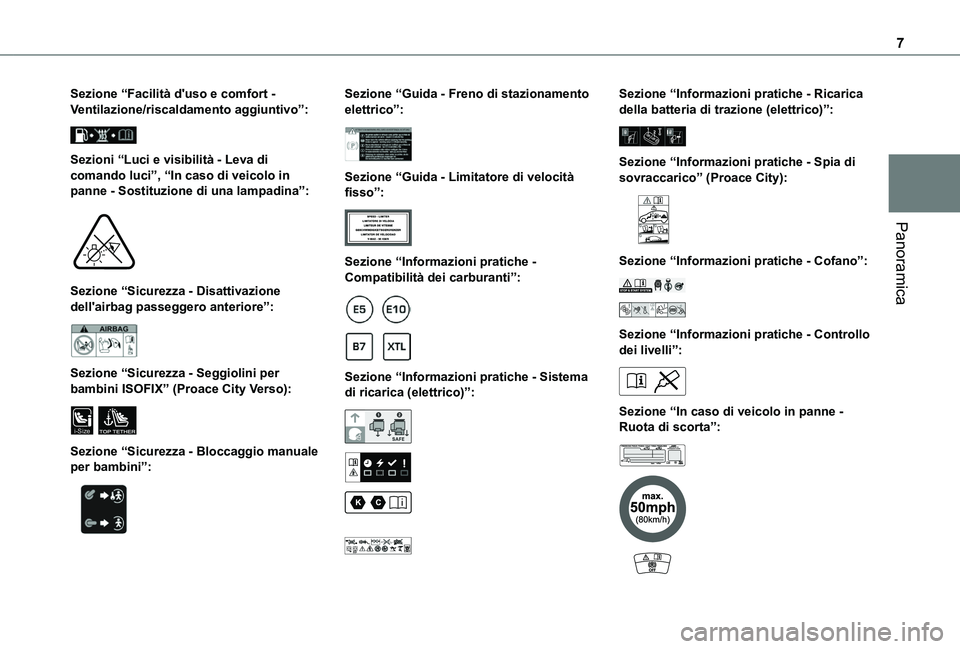

7
Panoramica
Sezione “Facilità d'uso e comfort - Ventilazione/riscaldamento aggiuntivo”:

Sezioni “Luci e visibilità - Leva di comando luci”, “In caso di veicolo in panne - Sostituzione di una lampadina”:

Sezione “Sicurezza - Disattivazione dell'airbag passeggero anteriore”:

Sezione “Sicurezza - Seggiolini per bambini ISOFIX” (Proace City Verso):
i-SizeTOP TETHER
Sezione “Sicurezza - Bloccaggio manuale per bambini”:

Sezione “Guida - Freno di stazionamento elettrico”:

Sezione “Guida - Limitatore di velocità fisso”:

Sezione “Informazioni pratiche - Compatibilità dei carburanti”:


Sezione “Informazioni pratiche - Sistema di ricarica (elettrico)”:




Sezione “Informazioni pratiche - Ricarica della batteria di trazione (elettrico)”:

Sezione “Informazioni pratiche - Spia di sovraccarico” (Proace City):

Sezione “Informazioni pratiche - Cofano”:

Sezione “Informazioni pratiche - Controllo dei livelli”:

Sezione “In caso di veicolo in panne - Ruota di scorta”:

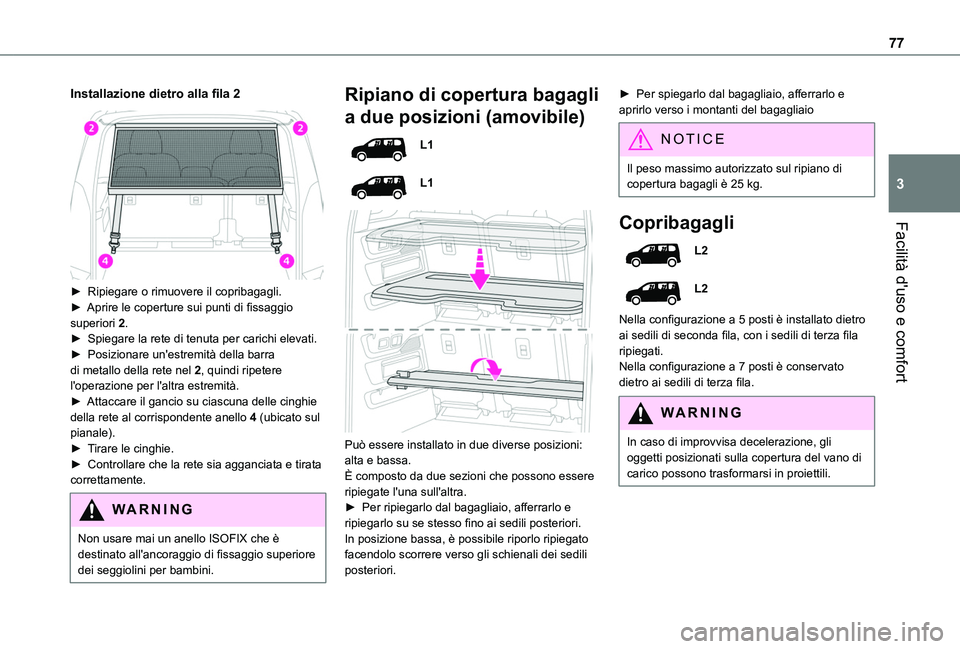

77
Facilità d'uso e comfort
3
Installazione dietro alla fila 2

► Ripiegare o rimuovere il copribagagli.► Aprire le coperture sui punti di fissaggio superiori 2.► Spiegare la rete di tenuta per carichi elevati.► Posizionare un'estremità della barra di metallo della rete nel 2, quindi ripetere l'operazione per l'altra estremità.► Attaccare il gancio su ciascuna delle cinghie della rete al corrispondente anello 4 (ubicato sul pianale).
► Tirare le cinghie.► Controllare che la rete sia agganciata e tirata correttamente.
WARNI NG
Non usare mai un anello ISOFIX che è
destinato all'ancoraggio di fissaggio superiore dei seggiolini per bambini.
Ripiano di copertura bagagli
a due posizioni (amovibile)
L1
L1


Può essere installato in due diverse posizioni: alta e bassa.È composto da due sezioni che possono essere ripiegate l'una sull'altra.► Per ripiegarlo dal bagagliaio, afferrarlo e ripiegarlo su se stesso fino ai sedili posteriori. In posizione bassa, è possibile riporlo ripiegato facendolo scorrere verso gli schienali dei sedili posteriori.
► Per spiegarlo dal bagagliaio, afferrarlo e aprirlo verso i montanti del bagagliaio
NOTIC E
Il peso massimo autorizzato sul ripiano di copertura bagagli è 25 kg.
Copribagagli
L2
L2
Nella configurazione a 5 posti è installato dietro ai sedili di seconda fila, con i sedili di terza fila ripiegati.Nella configurazione a 7 posti è conservato dietro ai sedili di terza fila.
WARNI NG
In caso di improvvisa decelerazione, gli oggetti posizionati sulla copertura del vano di carico possono trasformarsi in proiettili.

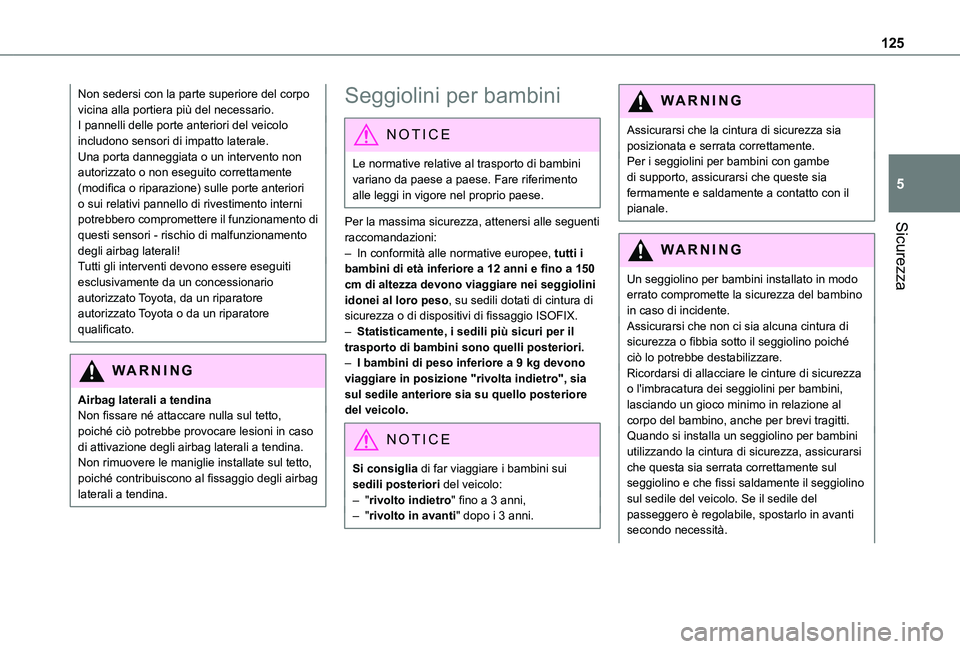

125
Sicurezza
5
Non sedersi con la parte superiore del corpo vicina alla portiera più del necessario.I pannelli delle porte anteriori del veicolo includono sensori di impatto laterale.Una porta danneggiata o un intervento non autorizzato o non eseguito correttamente (modifica o riparazione) sulle porte anteriori o sui relativi pannello di rivestimento interni potrebbero compromettere il funzionamento di questi sensori - rischio di malfunzionamento degli airbag laterali!Tutti gli interventi devono essere eseguiti esclusivamente da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
WARNI NG
Airbag laterali a tendinaNon fissare né attaccare nulla sul tetto, poiché ciò potrebbe provocare lesioni in caso
di attivazione degli airbag laterali a tendina.Non rimuovere le maniglie installate sul tetto, poiché contribuiscono al fissaggio degli airbag laterali a tendina.
Seggiolini per bambini
NOTIC E
Le normative relative al trasporto di bambini variano da paese a paese. Fare riferimento alle leggi in vigore nel proprio paese.
Per la massima sicurezza, attenersi alle seguenti raccomandazioni:
– In conformità alle normative europee, tutti i bambini di età inferiore a 12 anni e fino a 150 cm di altezza devono viaggiare nei seggiolini idonei al loro peso, su sedili dotati di cintura di sicurezza o di dispositivi di fissaggio ISOFIX.– Statisticamente, i sedili più sicuri per il trasporto di bambini sono quelli posteriori.– I bambini di peso inferiore a 9 kg devono viaggiare in posizione "rivolta indietro", sia sul sedile anteriore sia su quello posteriore del veicolo.
NOTIC E
Si consiglia di far viaggiare i bambini sui sedili posteriori del veicolo:– "rivolto indietro" fino a 3 anni,– "rivolto in avanti" dopo i 3 anni.
WARNI NG
Assicurarsi che la cintura di sicurezza sia posizionata e serrata correttamente.Per i seggiolini per bambini con gambe di supporto, assicurarsi che queste sia fermamente e saldamente a contatto con il pianale.
WARNI NG
Un seggiolino per bambini installato in modo errato compromette la sicurezza del bambino in caso di incidente.Assicurarsi che non ci sia alcuna cintura di sicurezza o fibbia sotto il seggiolino poiché ciò lo potrebbe destabilizzare.Ricordarsi di allacciare le cinture di sicurezza o l'imbracatura dei seggiolini per bambini, lasciando un gioco minimo in relazione al corpo del bambino, anche per brevi tragitti.Quando si installa un seggiolino per bambini
utilizzando la cintura di sicurezza, assicurarsi che questa sia serrata correttamente sul seggiolino e che fissi saldamente il seggiolino sul sedile del veicolo. Se il sedile del passeggero è regolabile, spostarlo in avanti secondo necessità.

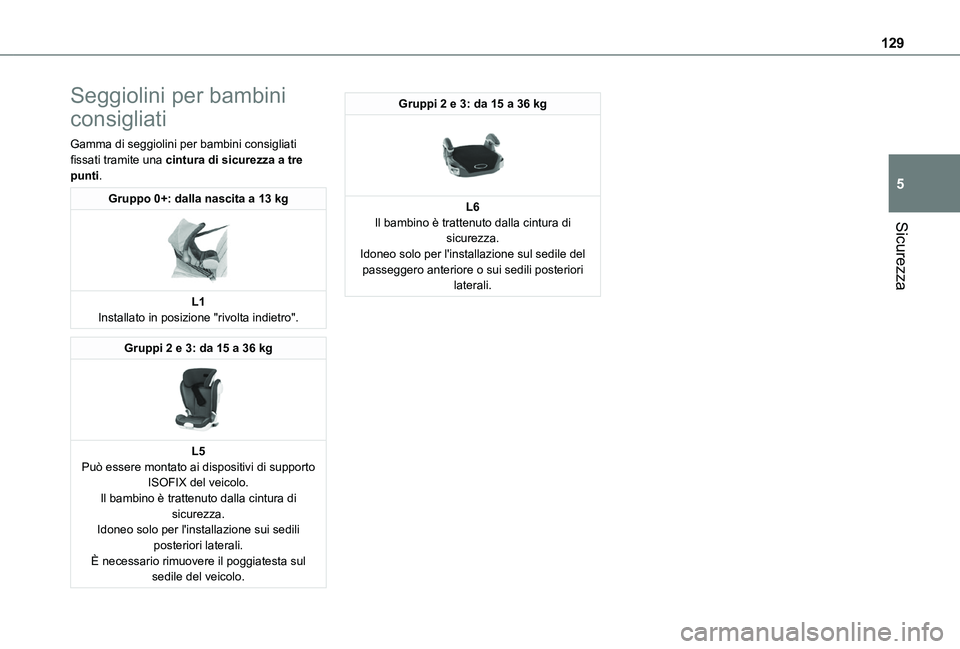

129
Sicurezza
5
Seggiolini per bambini
consigliati
Gamma di seggiolini per bambini consigliati fissati tramite una cintura di sicurezza a tre punti.
Gruppo 0+: dalla nascita a 13 kg

L1Installato in posizione "rivolta indietro".
Gruppi 2 e 3: da 15 a 36 kg

L5Può essere montato ai dispositivi di supporto ISOFIX del veicolo.Il bambino è trattenuto dalla cintura di sicurezza.Idoneo solo per l'installazione sui sedili posteriori laterali.È necessario rimuovere il poggiatesta sul sedile del veicolo.
Gruppi 2 e 3: da 15 a 36 kg

L6Il bambino è trattenuto dalla cintura di sicurezza.Idoneo solo per l'installazione sul sedile del passeggero anteriore o sui sedili posteriori laterali.

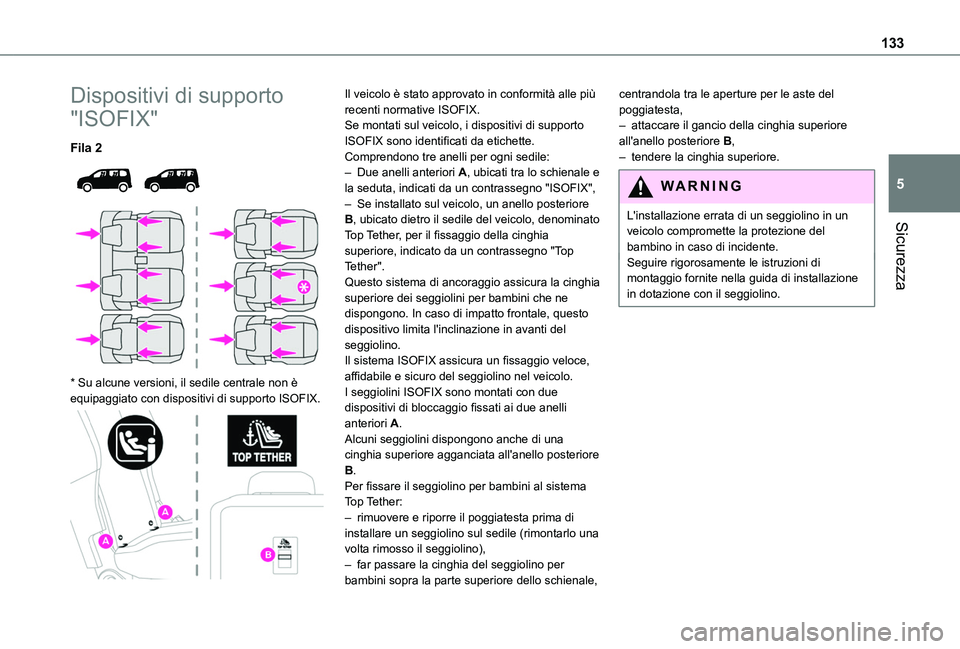

133
Sicurezza
5
Dispositivi di supporto
"ISOFIX"
Fila 2


* Su alcune versioni, il sedile centrale non è equipaggiato con dispositivi di supporto ISOFIX.

Il veicolo è stato approvato in conformità alle più recenti normative ISOFIX.Se montati sul veicolo, i dispositivi di supporto ISOFIX sono identificati da etichette.Comprendono tre anelli per ogni sedile:– Due anelli anteriori A, ubicati tra lo schienale e la seduta, indicati da un contrassegno "ISOFIX",– Se installato sul veicolo, un anello posteriore B, ubicato dietro il sedile del veicolo, denominato Top Tether, per il fissaggio della cinghia superiore, indicato da un contrassegno "Top Tether".Questo sistema di ancoraggio assicura la cinghia superiore dei seggiolini per bambini che ne dispongono. In caso di impatto frontale, questo dispositivo limita l'inclinazione in avanti del seggiolino.Il sistema ISOFIX assicura un fissaggio veloce, affidabile e sicuro del seggiolino nel veicolo.I seggiolini ISOFIX sono montati con due dispositivi di bloccaggio fissati ai due anelli anteriori A.Alcuni seggiolini dispongono anche di una
cinghia superiore agganciata all'anello posteriore B.Per fissare il seggiolino per bambini al sistema Top Tether:– rimuovere e riporre il poggiatesta prima di installare un seggiolino sul sedile (rimontarlo una volta rimosso il seggiolino),– far passare la cinghia del seggiolino per bambini sopra la parte superiore dello schienale,
centrandola tra le aperture per le aste del poggiatesta,– attaccare il gancio della cinghia superiore all'anello posteriore B,– tendere la cinghia superiore.
WARNI NG
L'installazione errata di un seggiolino in un veicolo compromette la protezione del
bambino in caso di incidente.Seguire rigorosamente le istruzioni di montaggio fornite nella guida di installazione in dotazione con il seggiolino.

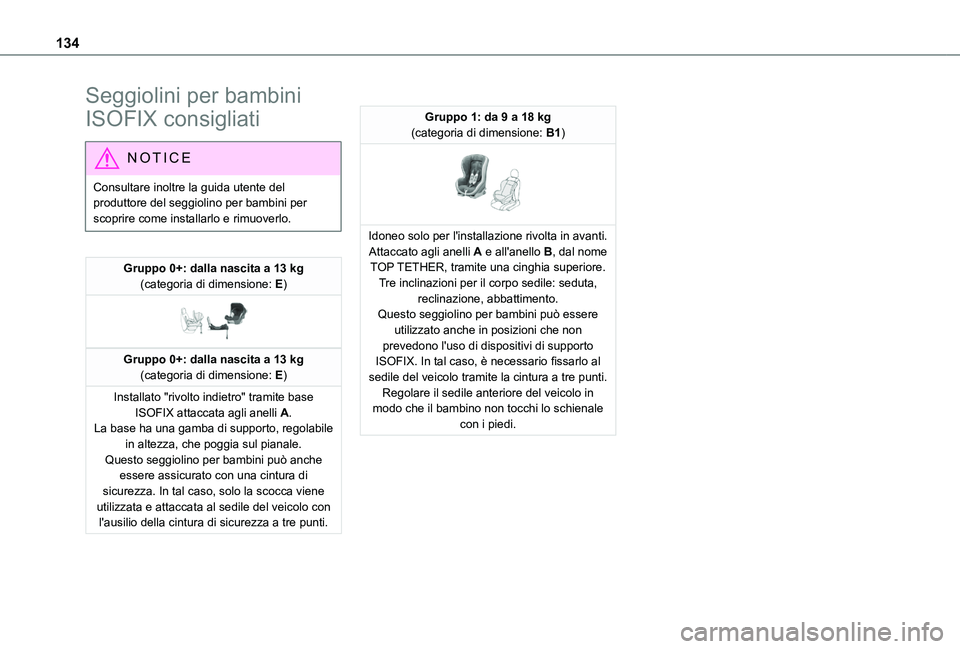

134
Seggiolini per bambini
ISOFIX consigliati
NOTIC E
Consultare inoltre la guida utente del produttore del seggiolino per bambini per scoprire come installarlo e rimuoverlo.
Gruppo 0+: dalla nascita a 13 kg(categoria di dimensione: E)

Gruppo 0+: dalla nascita a 13 kg(categoria di dimensione: E)
Installato "rivolto indietro" tramite base ISOFIX attaccata agli anelli A.La base ha una gamba di supporto, regolabile in altezza, che poggia sul pianale.Questo seggiolino per bambini può anche essere assicurato con una cintura di sicurezza. In tal caso, solo la scocca viene utilizzata e attaccata al sedile del veicolo con l'ausilio della cintura di sicurezza a tre punti.
Gruppo 1: da 9 a 18 kg(categoria di dimensione: B1)

Idoneo solo per l'installazione rivolta in avanti.Attaccato agli anelli A e all'anello B, dal nome TOP TETHER, tramite una cinghia superiore.Tre inclinazioni per il corpo sedile: seduta, reclinazione, abbattimento.Questo seggiolino per bambini può essere utilizzato anche in posizioni che non prevedono l'uso di dispositivi di supporto ISOFIX. In tal caso, è necessario fissarlo al sedile del veicolo tramite la cintura a tre punti. Regolare il sedile anteriore del veicolo in modo che il bambino non tocchi lo schienale con i piedi.

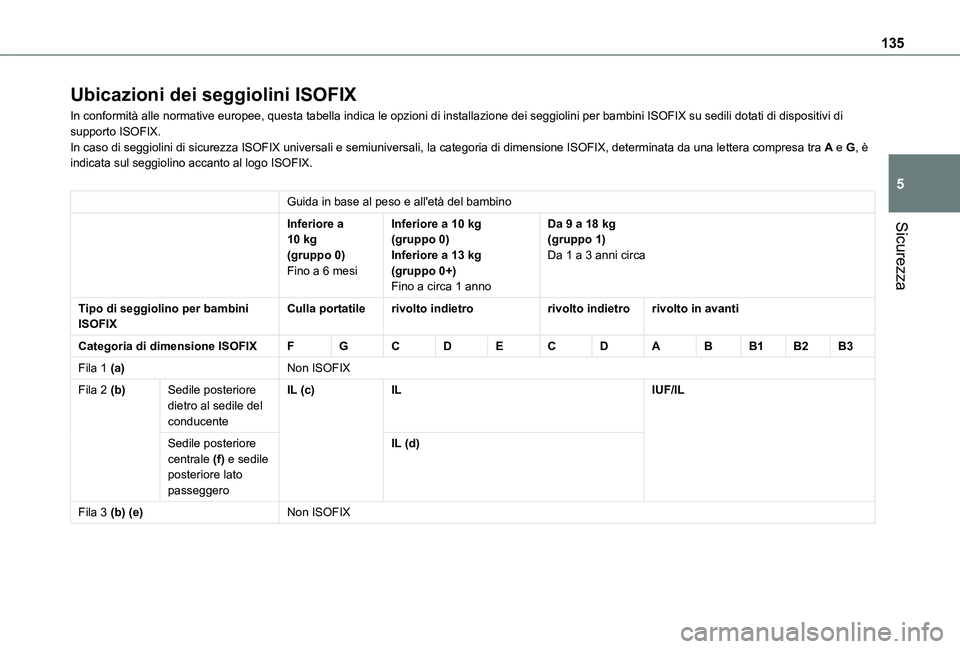

135
Sicurezza
5
Ubicazioni dei seggiolini ISOFIX
In conformità alle normative europee, questa tabella indica le opzion\
i di installazione dei seggiolini per bambini ISOFIX su sedili dotati di\
dispositivi di supporto ISOFIX.In caso di seggiolini di sicurezza ISOFIX universali e semiuniversali, l\
a categoria di dimensione ISOFIX, determinata da una lettera compresa tr\
a A e G, è indicata sul seggiolino accanto al logo ISOFIX.
Guida in base al peso e all'età del bambino
Inferiore a 10 kg
(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)
Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg(gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatilerivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3
Fila 1 (a)Non ISOFIX
Fila 2 (b)Sedile posteriore dietro al sedile del conducente
IL (c)ILIUF/IL
Sedile posteriore
centrale (f) e sedile posteriore lato passeggero
IL (d)
Fila 3 (b) (e)Non ISOFIX
