5676-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)
6
Wartung und Pflege des Fahrzeugs
Beginnen Sie beim Einsetzen des Wischereinsatzes bei der Klaue in der
Mitte des Wischerblatts. Führen Sie den Wischereinsatz durch 3 Klauen
durch, bis er über den Anschlag hinausragt, und führen Sie den Wischer-
einsatz dann durch die letzte Klaue.
Die Klauen rutschen eventuell leichter in die Rillen, wenn Sie etwas Waschflüssig-
keit auf den Wischereinsatz auftragen.
Stellen Sie sicher, dass die
Wischerblattklauen in den Rillen
des Wischereinsatzes sitzen.
• Sitzen die Wischerblattklauen
nicht in den Rillen des Wischer-
einsatzes, ziehen Sie den
Wischereinsatz mehrmals vor
und zurück, bis die Klauen in
den Rillen sitzen.
• Wenn Sie den Wischereinsatz in der Mitte leicht anheben, lässt sich der
Einsatz leichter verschieben.
Kehren Sie beim Anbringen eines Wischerblatts das Verfahren von
Schritt und um.
Stellen Sie nach dem Anbringen des Wischerblatts sicher, dass die Arretierung
geschlossen ist.
Q Umgang mit Wischerblättern und Wischereinsätzen
Ein unsachgemäßer Umgang kann zu einer Beschädigung der Wischerblätter oder
des Wischereinsatzes führen. Wenn Sie Bedenken bezüglich des selbstständigen
Austauschs der Wischerblätter bzw. des Wischereinsatzes haben, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Q Kappe des Wischerblatts des Frontscheibenwischers
Die Kappe kann nicht abgenommen werden, da sie fest mit dem Wischerblatt des
Frontscheibenwischers verbunden ist.
5
6
7
12

5686-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)
HINWEIS
QSo vermeiden Sie Schäden
O Achten Sie beim Austauschen des Wischereinsatzes darauf, dass die Klauen nicht
beschädigt werden.
O Legen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm ein
Tuch o. Ä. zwischen Heckscheibe und Wischerarm, um eine Beschädigung der
Heckscheibe zu vermeiden.
O Ziehen Sie keinesfalls zu stark am Wischereinsatz und achten Sie darauf, dessen
Metallplatten nicht zu verbiegen.

5696-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)
6
Wartung und Pflege des Fahrzeugs

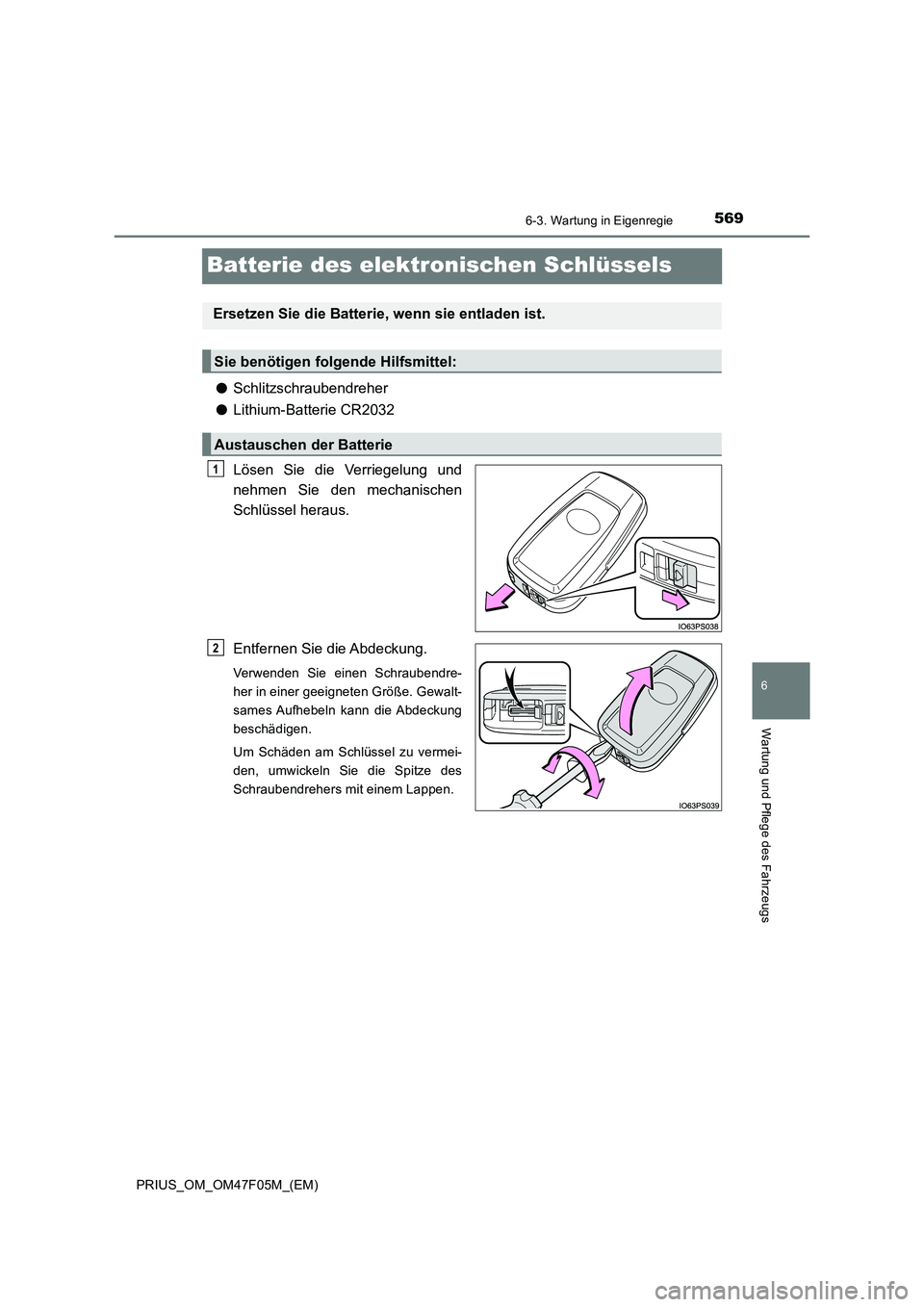

Batterie des elektronischen Schlüssels
OSchlitzschraubendreher
OLithium-Batterie CR2032
Lösen Sie die Verriegelung und
nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Verwenden Sie einen Schraubendre-
her in einer geeigneten Größe. Gewalt-
sames Aufhebeln kann die Abdeckung
beschädigen.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Hilfsmittel:
Austauschen der Batterie
1
2

5706-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)

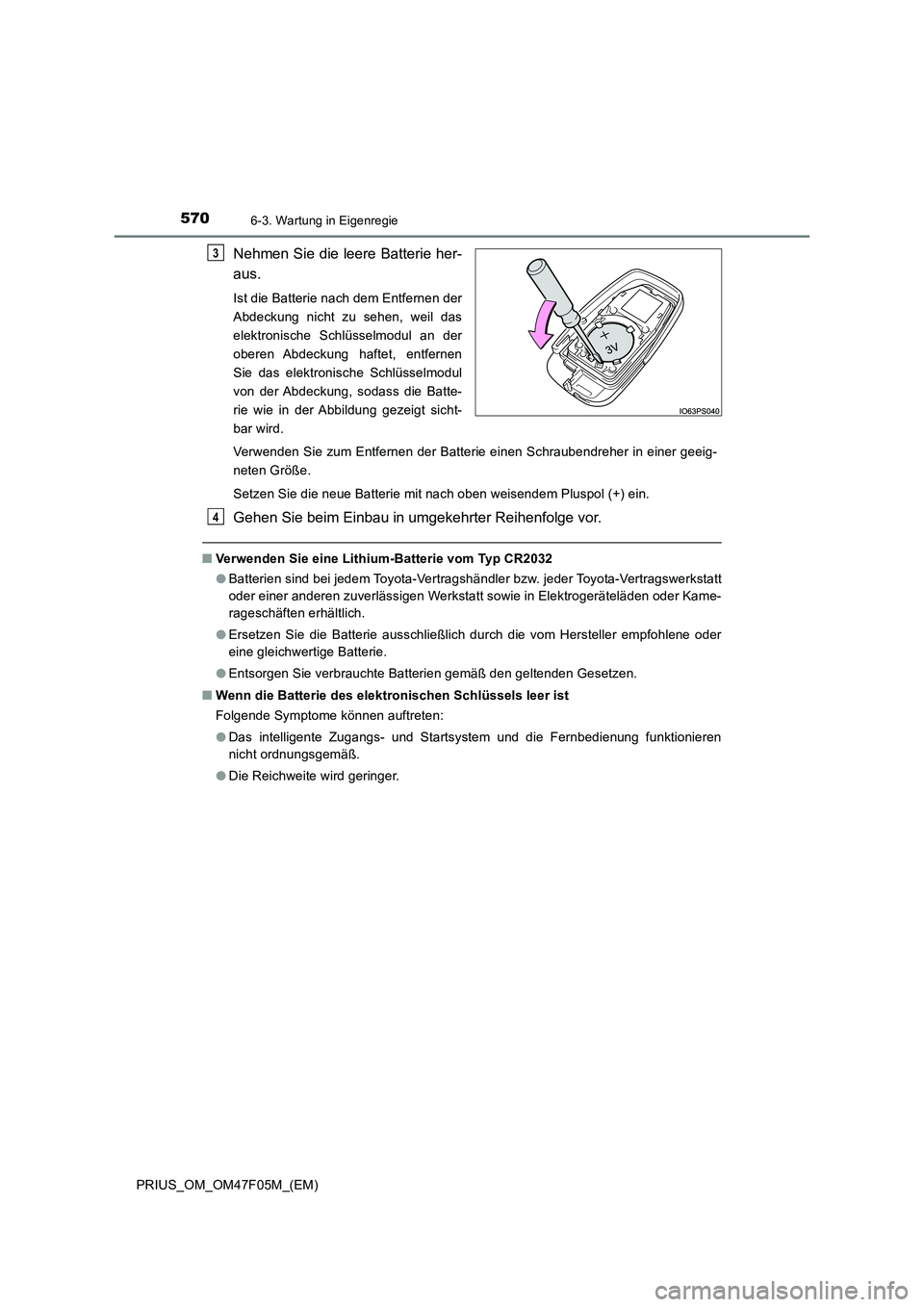

Nehmen Sie die leere Batterie her-
aus.
Ist die Batterie nach dem Entfernen der
Abdeckung nicht zu sehen, weil das
elektronische Schlüsselmodul an der
oberen Abdeckung haftet, entfernen
Sie das elektronische Schlüsselmodul
von der Abdeckung, sodass die Batte-
rie wie in der Abbildung gezeigt sicht-
bar wird.
Verwenden Sie zum Entfernen der Batterie einen Schraubendreher in einer geeig-
neten Größe.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol (+) ein.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
QVerwenden Sie eine Lithium-Batterie vom Typ CR2032
OBatterien sind bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kame-
rageschäften erhältlich.
OErsetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
OEntsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
QWenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
ODas intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren
nicht ordnungsgemäß.
ODie Reichweite wird geringer.
3
4

5716-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)
6
Wartung und Pflege des Fahrzeugs

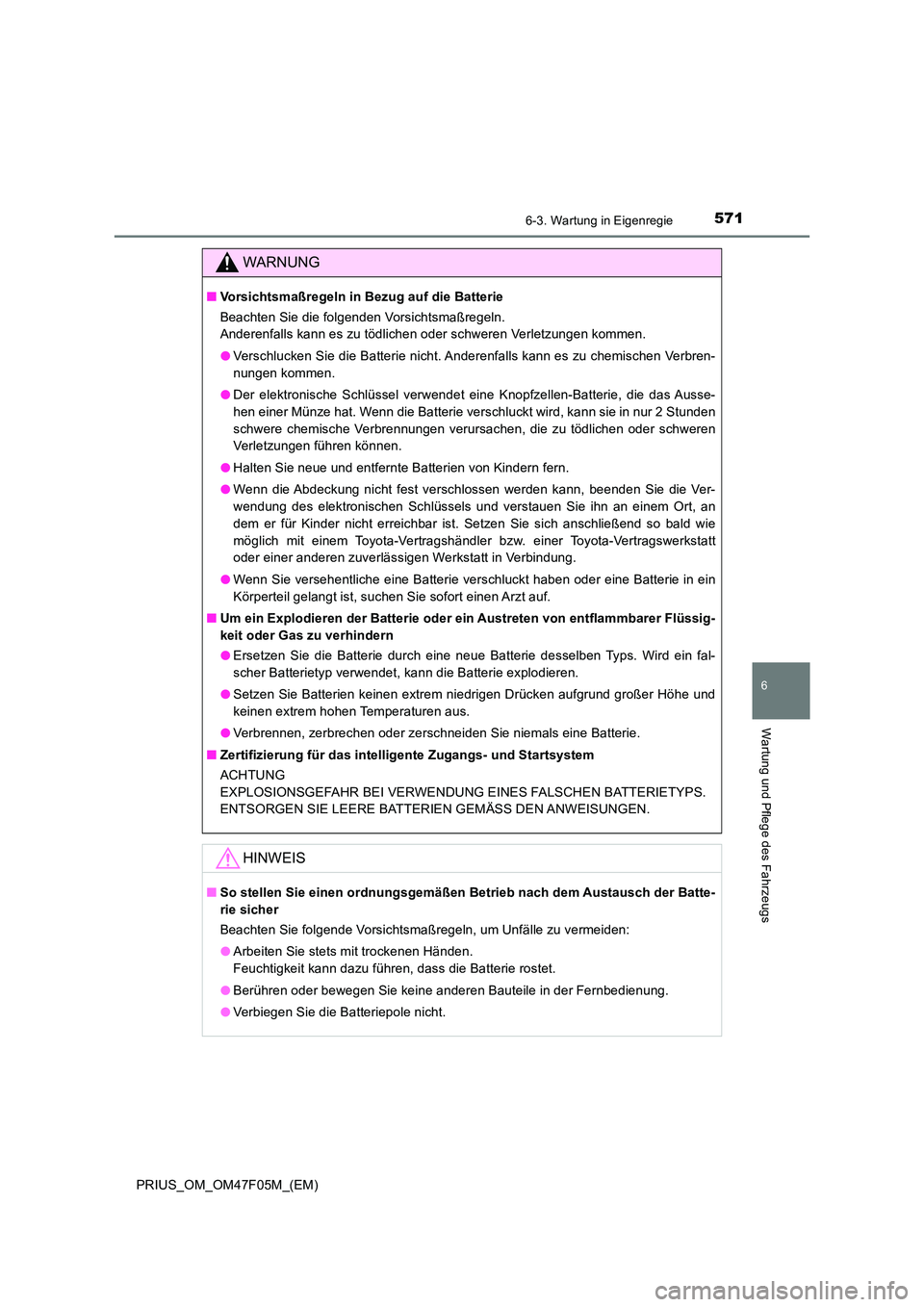

WARNUNG
QVorsichtsmaßregeln in Bezug auf die Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
O Verschlucken Sie die Batterie nicht. Anderenfalls kann es zu chemischen Verbren-
nungen kommen.
O Der elektronische Schlüssel verwendet eine Knopfzellen-Batterie, die das Ausse-
hen einer Münze hat. Wenn die Batterie verschluckt wird, kann sie in nur 2 Stunden
schwere chemische Verbrennungen verursachen, die zu tödlichen oder schweren
Verletzungen führen können.
O Halten Sie neue und entfernte Batterien von Kindern fern.
O Wenn die Abdeckung nicht fest verschlossen werden kann, beenden Sie die Ver-
wendung des elektronischen Schlüssels und verstauen Sie ihn an einem Ort, an
dem er für Kinder nicht erreichbar ist. Setzen Sie sich anschließend so bald wie
möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
O Wenn Sie versehentliche eine Batterie verschluckt haben oder eine Batterie in ein
Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
Q Um ein Explodieren der Batterie oder ein Austreten von entflammbarer Flüssig-
keit oder Gas zu verhindern
O Ersetzen Sie die Batterie durch eine neue Batterie desselben Typs. Wird ein fal-
scher Batterietyp verwendet, kann die Batterie explodieren.
O Setzen Sie Batterien keinen extrem niedrigen Drücken aufgrund großer Höhe und
keinen extrem hohen Temperaturen aus.
O Verbrennen, zerbrechen oder zerschneiden Sie niemals eine Batterie.
Q Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
Q So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
O Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
O Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
O Verbiegen Sie die Batteriepole nicht.

5726-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)
Kontrollieren und Austauschen von Sicherun-
gen
Schalten Sie den Start-Schalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten im Motorraum (Typ A)
Heben Sie die Abdeckung an,
während Sie auf die 2 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 2 Klauen.
Sicherungskasten im Motorraum (Typ B)
Heben Sie die Abdeckung an,
während Sie auf die 3 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 3 Klauen.
Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

5736-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)
6
Wartung und Pflege des Fahrzeugs

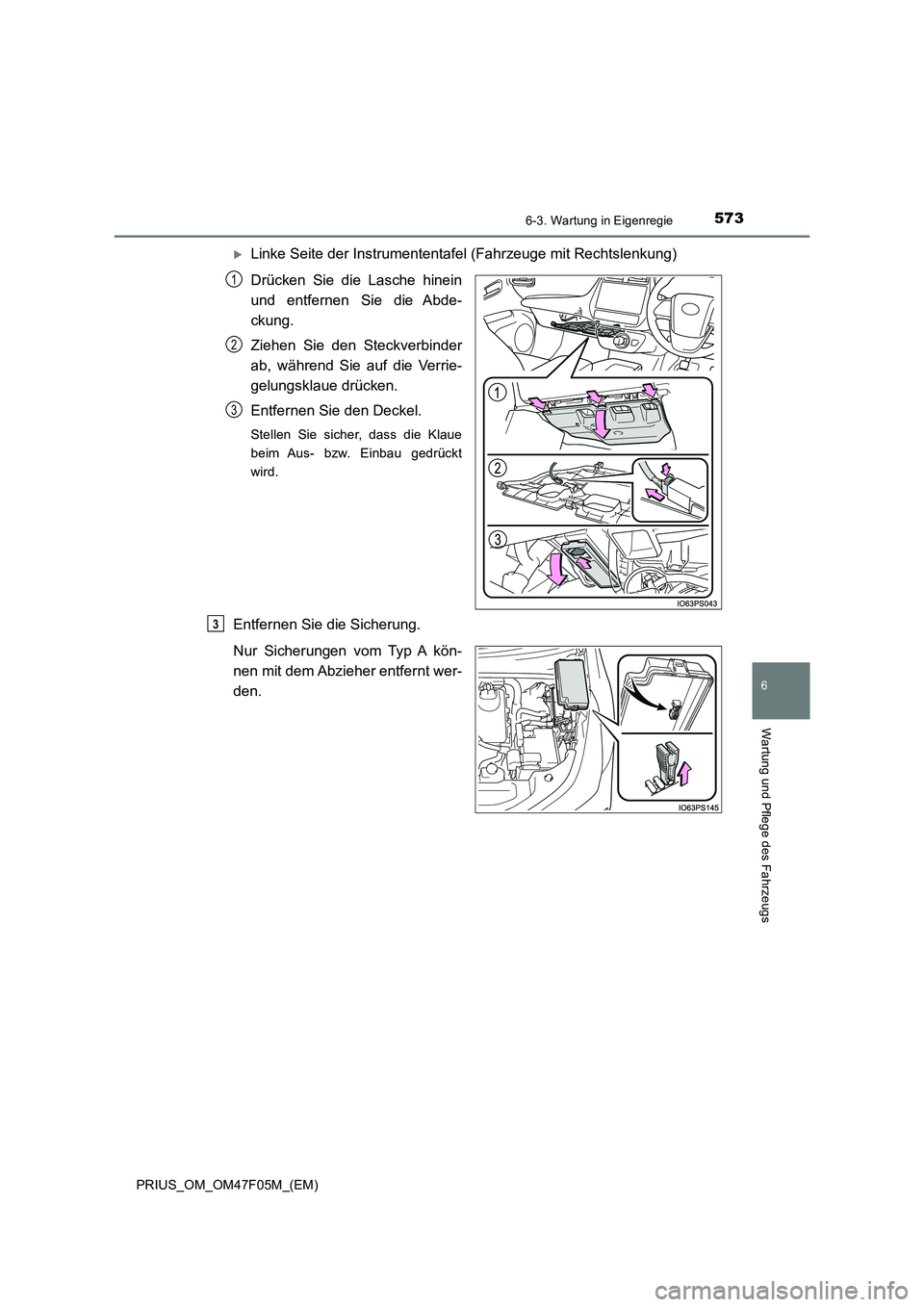

Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein
und entfernen Sie die Abde-
ckung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
1
2
3
3

5746-3. Wartung in Eigenregie
PRIUS_OM_OM47F05M_(EM)

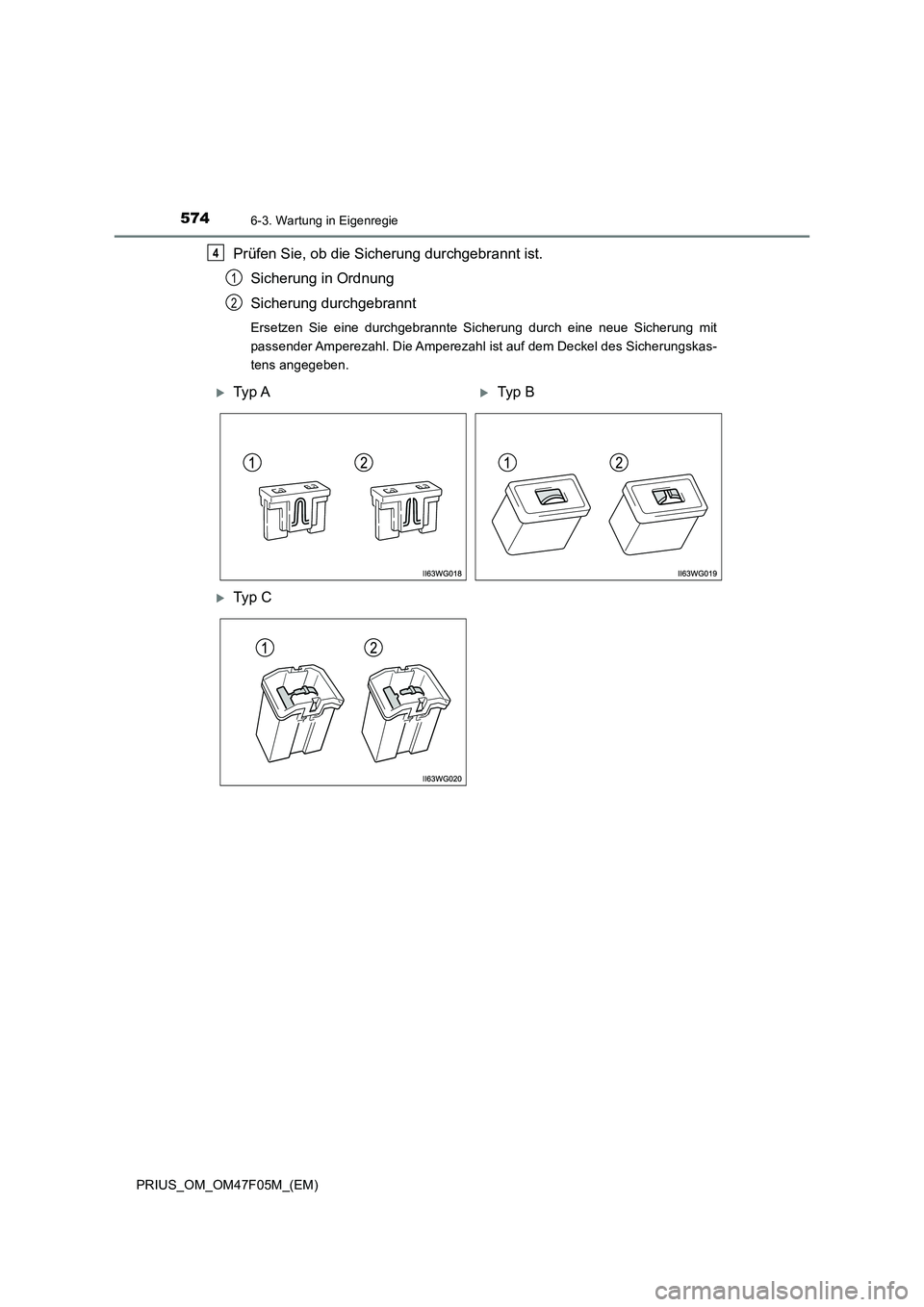

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit
passender Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskas-
tens angegeben.
4
1
2
Ty p ATyp B
Ty p C
