2022 TOYOTA HILUX Manuel du propriétaire (in French)

5357-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
7
Entretien et soins
Filtre de climatisation
Véhicules sans système d’ouverture et de démarrage intelligent : Mettez le
contacteur du moteur en position “LOCK”.
Véhicules avec système d’ouverture et de démarrage intelligent : Désacti-
vez le contacteur du moteur.
Ouvrez la boîte à gants. Tournez
les griffes comme indiqué sur le
schéma.
Extrayez les griffes.
Le filtre de climatisation doit être changé régulièrement afin de conser-
ver l’efficacité de la climatisation.
Méthode de dépose
1
2
3

5367-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
Enlevez l’amortisseur (si le véhi-
cule en est équipé) comme illustré
sur le schéma, puis retirez la boîte
à gants.
Retirez le couvercle de filtre.
Retirez le filtre de climatisation et
remplacez-le par un élément neuf.
Les repères “ UP” indiqués sur le filtre
doivent être dirigés vers le haut.
Q Intervalle de remplacement
Vérifiez et remplacez le filtre de climatisation conformément au programme d’entre-
tien. Dans les zones poussiéreuses ou les zones à trafic dense, un remplacement
anticipé peut s’avérer nécessaire. (Pour plus d’informations sur le programme d’entre-
tien, reportez-vous au “Carnet d’entretien Toyota” ou au “Carnet de garantie Toyota”.)
Q Si le débit d’air en provenance des registres diminue de manière importante
Il se peut que le filtre soit obstrué. Vérifiez le filtre et remplacez-le si nécessaire.
4
5
6
NOTE
Q Lors de l’utilisation du système de climatisation
Veillez à ce qu’il y ait toujours un filtre en place.
L’utilisation du système de climatisation sans filtre pourrait endommager le système.

5377-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
7
Entretien et soins

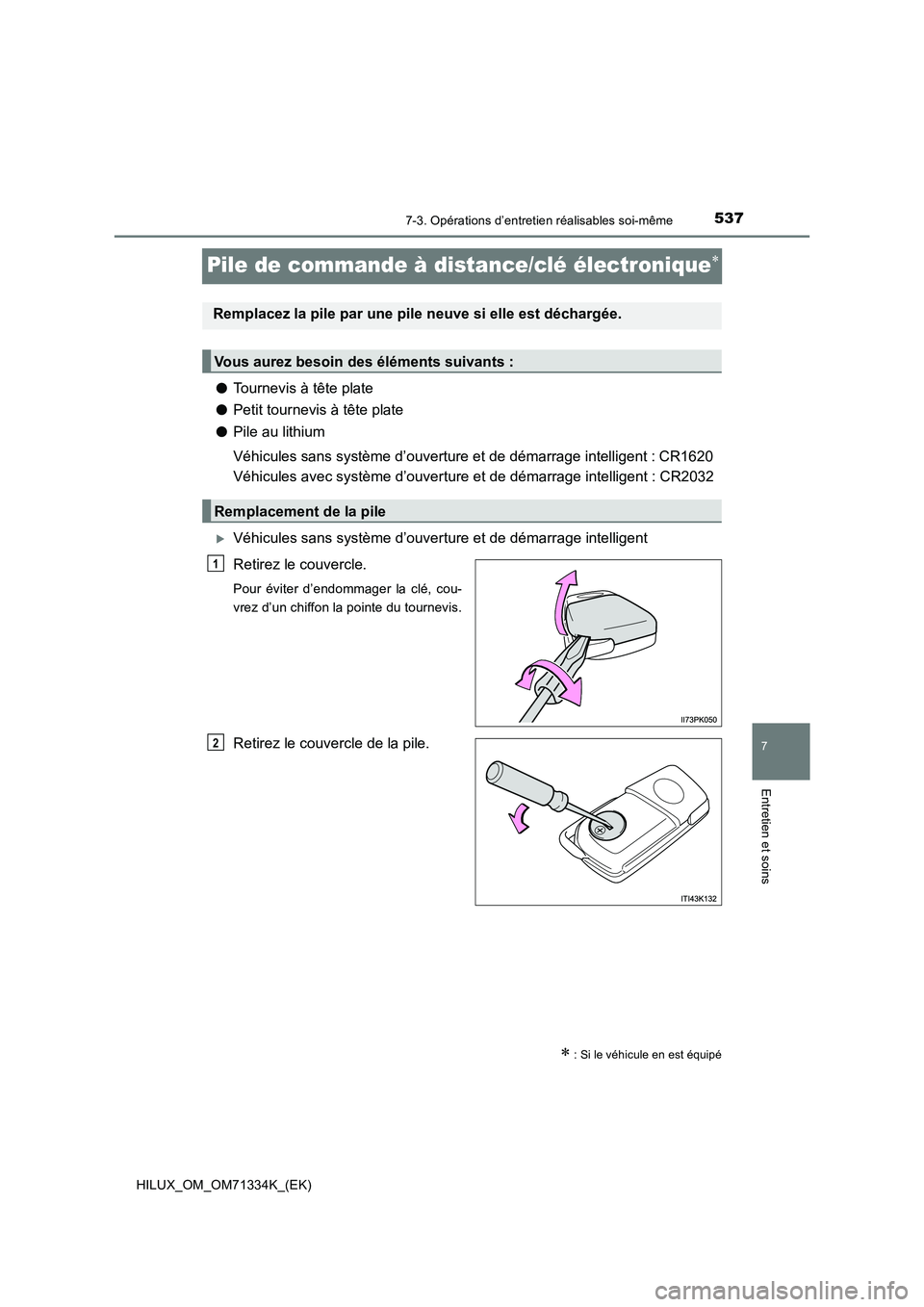

Pile de commande à distance/clé électronique
OTournevis à tête plate
OPetit tournevis à tête plate
OPile au lithium
Véhicules sans système d’ouverture et de démarrage intelligent : CR1620
Véhicules avec système d’ouverture et de démarrage intelligent : CR2032
Véhicules sans système d’ouverture et de démarrage intelligent
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez le couvercle de la pile.
 : Si le véhicule en est équipé
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2

5387-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
Retirez la pile déchargée.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
Véhicules avec système d’ouverture et de démarrage intelligent
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez la pile déchargée.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
3
1
2
3

5397-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
7
Entretien et soins
QUtilisez une pile au lithium
Véhicules sans système d’ouverture et de démarrage intelligent : CR1620
Véhicules avec système d’ouverture et de démarrage intelligent : CR2032
O Les piles peuvent être achetées auprès d’un concessionnaire ou d’un réparateur
Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
O Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
O Mettez les piles usagées au rebut en respectant la réglementation locale.
Q Si la pile de clé est déchargée
Les symptômes suivants peuvent se produire :
O Le système d’ouverture et de démarrage intelligent (si le véhicule en est équipé) et la
commande à distance ne fonctionnent pas correctement.
O La plage de fonctionnement sera réduite.
AVERTISSEMENT
QMesures de précaution relatives à la pile
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait entraîner des blessures graves, voire mortelles.
O N’avalez pas la pile. Cela pourrait causer des brûlures chimiques.
O Une pile en forme de pièce de monnaie ou une pile bouton est utilisée dans la clé
électronique. Si la pile est avalée, elle peut causer des brûlures chimiques
graves en 2 heures seulement et entraîner des blessures graves, voire mortelles.
O Gardez les piles neuves et retirées hors de portée des enfants.
O Si le couvercle ne peut pas être bien refermé, cessez d’utiliser la clé électronique
et rangez la clé hors de portée des enfants, puis contactez un concessionnaire
ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
O Si par mégarde vous avalez une pile ou introduisez une pile dans une partie de
votre corps, consultez immédiatement un médecin en urgence.
Q Pour éviter que la pile explose ou que du liquide ou du gaz inflammable se
répande
O Remplacez la pile par une pile neuve du même type. Si un type de pile incorrect
est utilisé, elle risque d’exploser.
O N’exposez pas les piles à une pression extrêmement basse à cause d’une alti-
tude élevée ou à des températures extrêmement élevées.
O Ne brûlez pas, ne brisez pas et ne coupez pas une pile.

5407-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
NOTE
QPour un fonctionnement normal après avoir remplacé la pile
Respectez les précautions suivantes pour éviter les accidents :
O Travaillez toujours avec des mains sèches.
L’humidité peut faire rouiller la pile.
O Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
O Ne pliez aucune des bornes de la pile.

5417-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
7
Entretien et soins
Vérification et remplacement des fusibles
Véhicules sans système d’ouverture et de démarrage intelligent :
Mettez le contacteur du moteur en position “LOCK”.
Véhicules avec système d’ouverture et de démarrage intelligent :
Désactivez le contacteur du moteur.
Ouvrez le couvercle de la boîte à fusibles.
Dans le compartiment moteur
Appuyez sur la languette, tirez le
dispositif de déverrouillage et sou-
levez le couvercle pour le retirer.
Sous le panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2

5427-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71334K_(EK)
Sous le panneau d’instruments (véhicules à conduite à droite)
Retirez le couvercle (si le véhicule
en est équipé).
Retirez le couvercle.
Derrière le panneau d’instruments (véhicules à conduite à gauche)
Retirez la boîte à gants (P. 535)
et retirez le couvercle.
Derrière le panneau d’instruments (véhicules à conduite à droite)
Retirez la boîte à gants (P. 535)
et retirez le couvercle.
