2022 TOYOTA HILUX Manual del propietario (in Spanish)

5677-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados

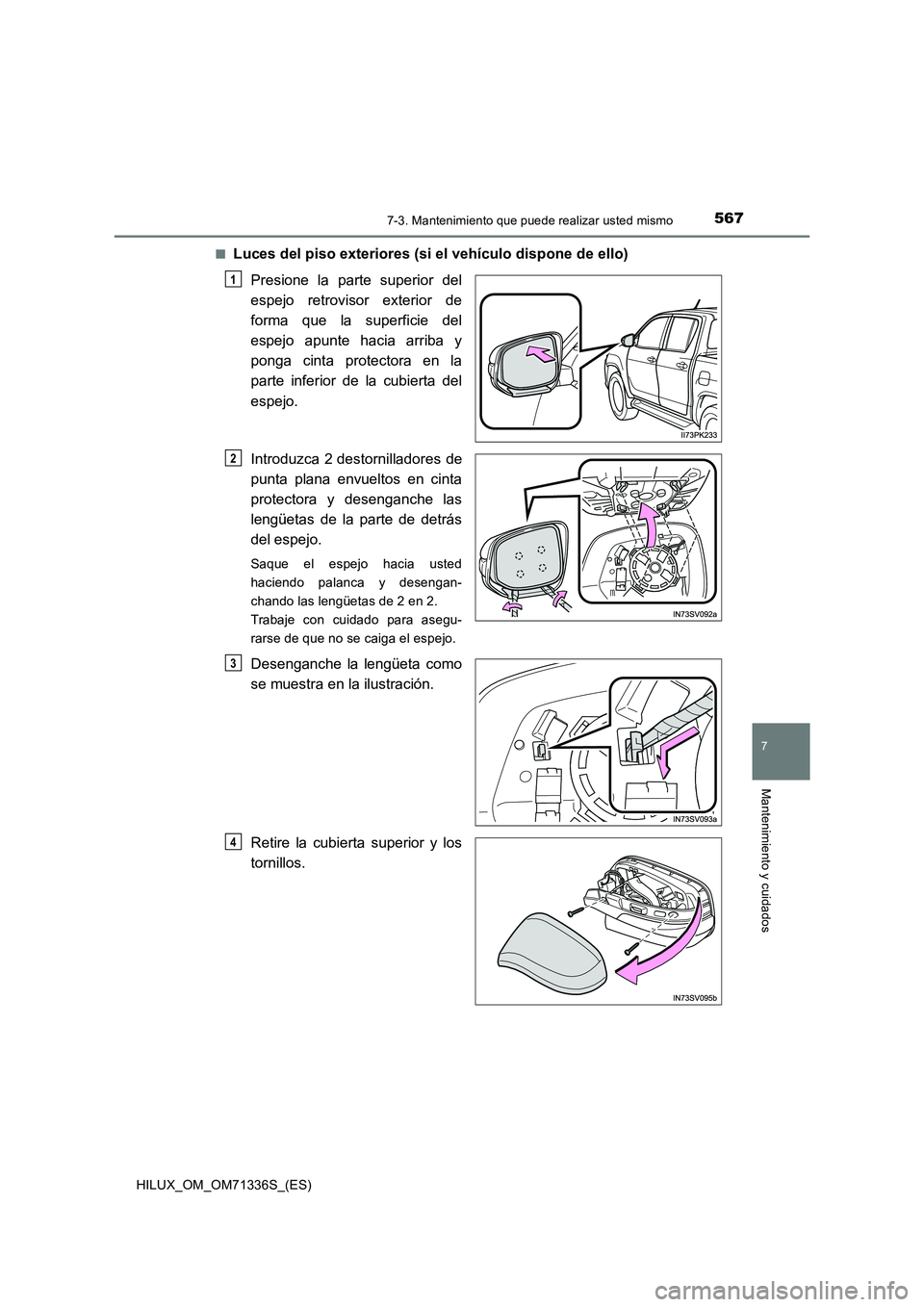

QLuces del piso exteriores (si el vehículo dispone de ello)
Presione la parte superior del
espejo retrovisor exterior de
forma que la superficie del
espejo apunte hacia arriba y
ponga cinta protectora en la
parte inferior de la cubierta del
espejo.
Introduzca 2 destornilladores de
punta plana envueltos en cinta
protectora y desenganche las
lengüetas de la parte de detrás
del espejo.
Saque el espejo hacia usted
haciendo palanca y desengan-
chando las lengüetas de 2 en 2.
Trabaje con cuidado para asegu-
rarse de que no se caiga el espejo.
Desenganche la lengüeta como
se muestra en la ilustración.
Retire la cubierta superior y los
tornillos.
1
2
3
4

5687-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)

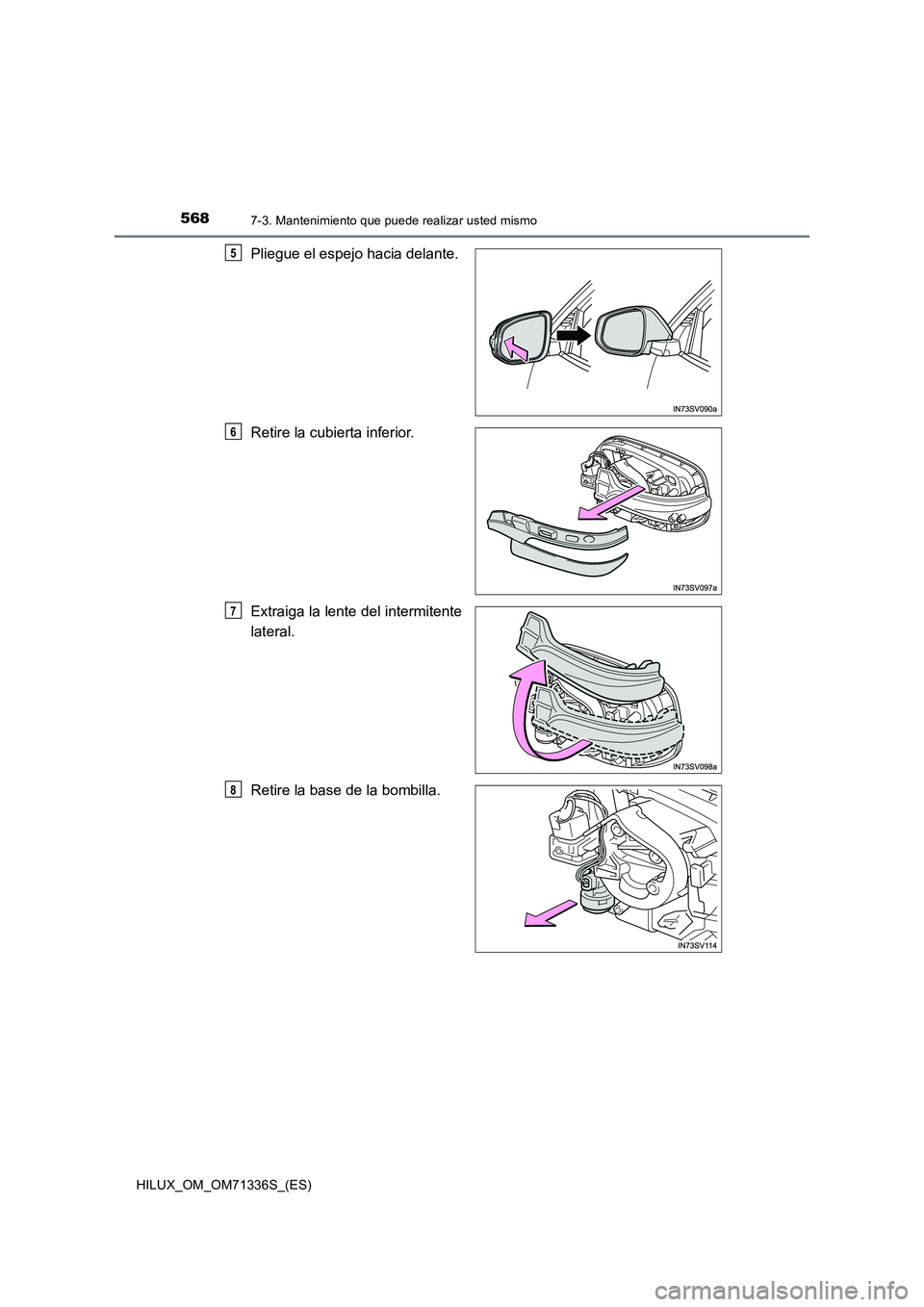

Pliegue el espejo hacia delante.
Retire la cubierta inferior.
Extraiga la lente del intermitente
lateral.
Retire la base de la bombilla.5
6
7
8

5697-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados

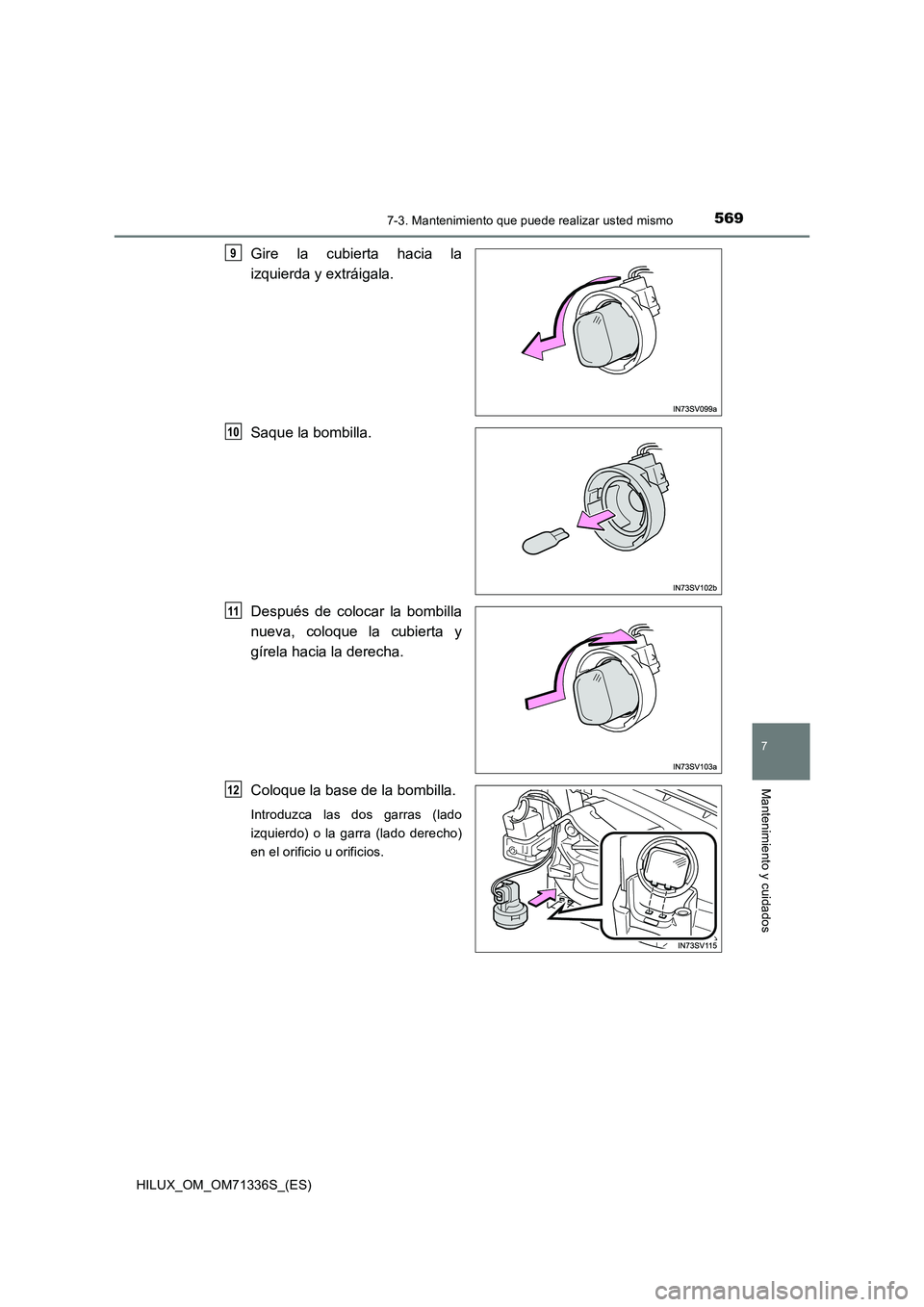

Gire la cubierta hacia la
izquierda y extráigala.
Saque la bombilla.
Después de colocar la bombilla
nueva, coloque la cubierta y
gírela hacia la derecha.
Coloque la base de la bombilla.
Introduzca las dos garras (lado
izquierdo) o la garra (lado derecho)
en el orificio u orificios.
9
10
11
12

5707-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)

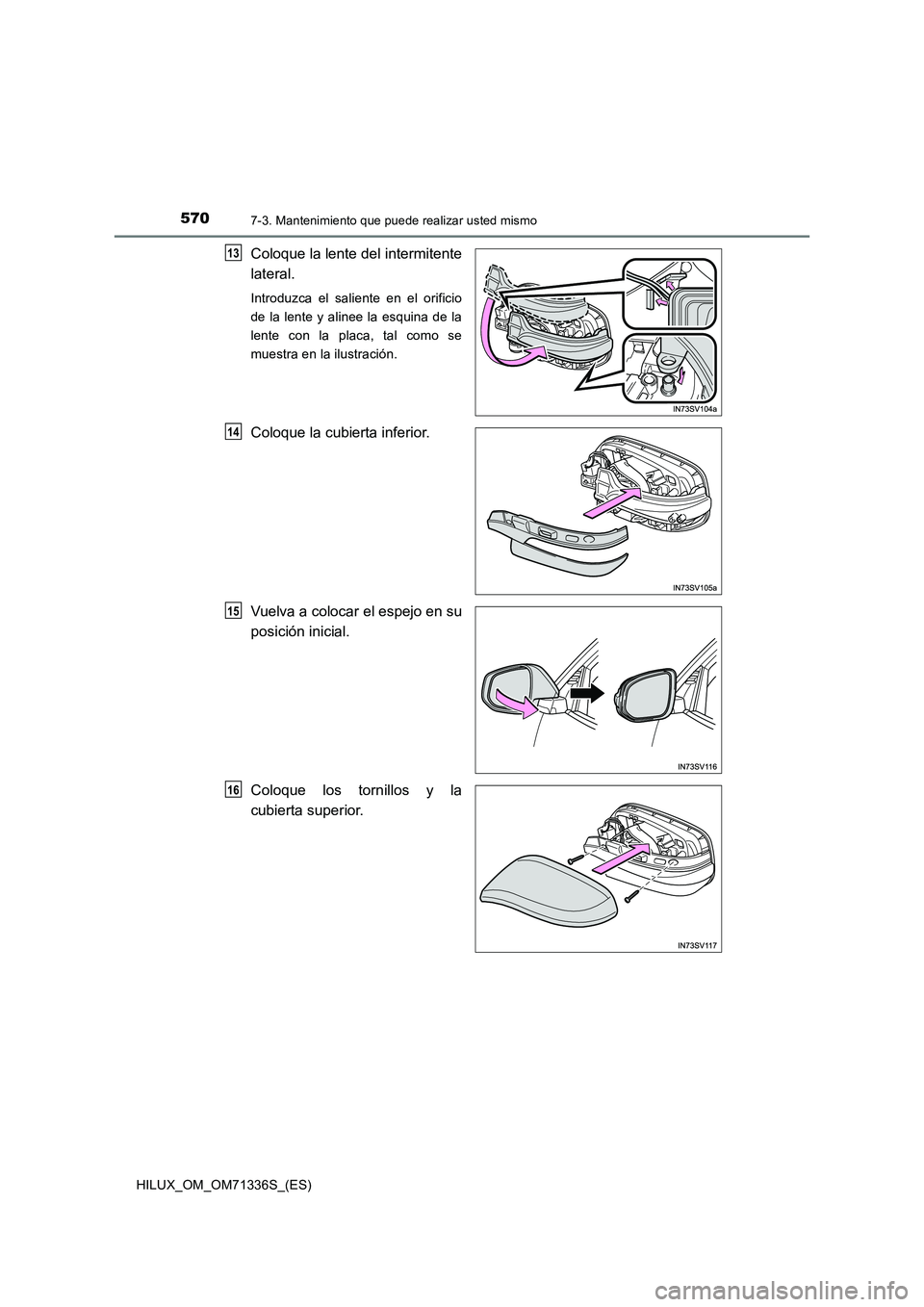

Coloque la lente del intermitente
lateral.
Introduzca el saliente en el orificio
de la lente y alinee la esquina de la
lente con la placa, tal como se
muestra en la ilustración.
Coloque la cubierta inferior.
Vuelva a colocar el espejo en su
posición inicial.
Coloque los tornillos y la
cubierta superior.
13
14
15
16

5717-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados

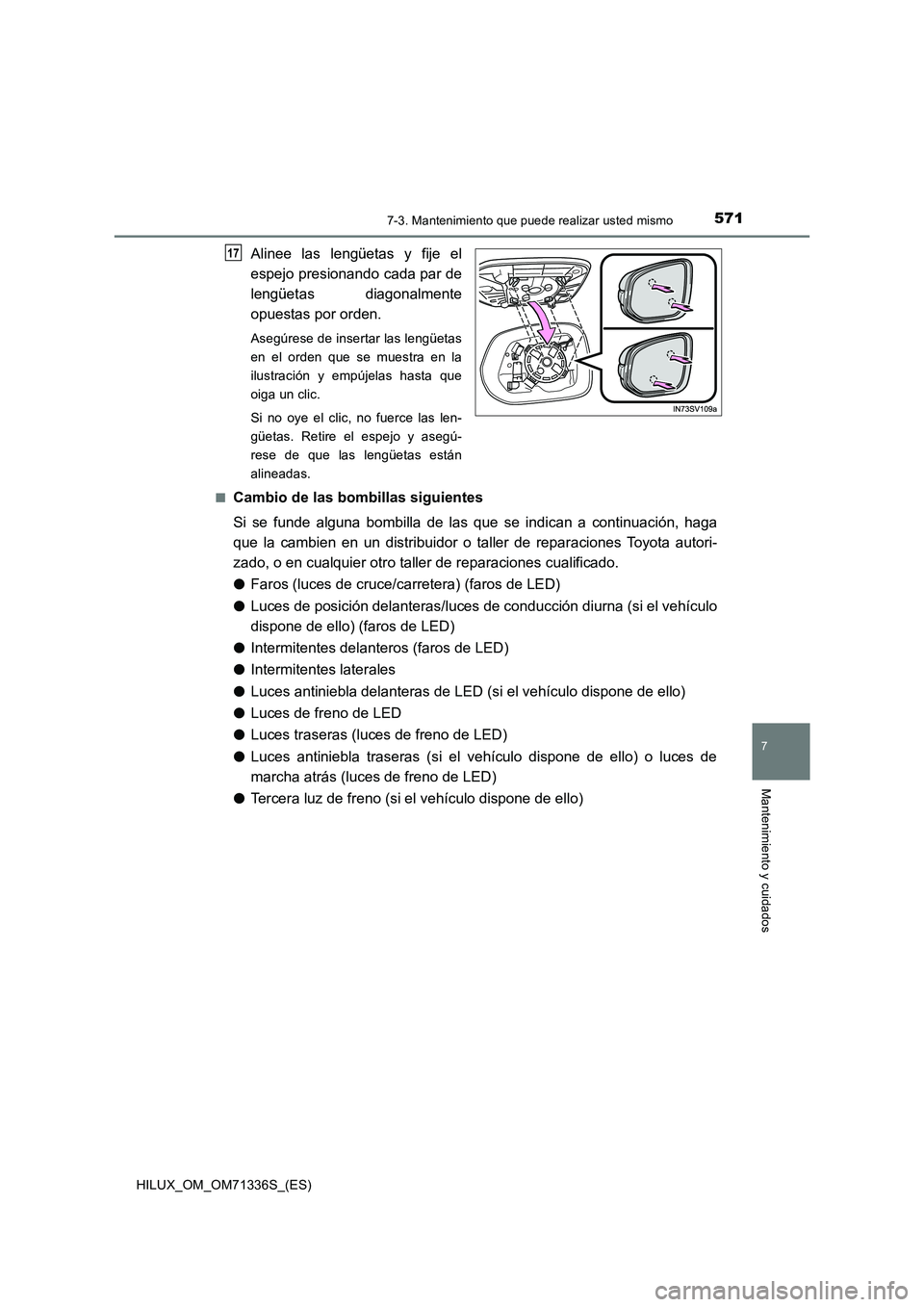

Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente
opuestas por orden.
Asegúrese de insertar las lengüetas
en el orden que se muestra en la
ilustración y empújelas hasta que
oiga un clic.
Si no oye el clic, no fuerce las len-
güetas. Retire el espejo y asegú-
rese de que las lengüetas están
alineadas.
Q
Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que se indican a continuación, haga
que la cambien en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado.
OFaros (luces de cruce/carretera) (faros de LED)
OLuces de posición delanteras/luces de conducción diurna (si el vehículo
dispone de ello) (faros de LED)
OIntermitentes delanteros (faros de LED)
OIntermitentes laterales
OLuces antiniebla delanteras de LED (si el vehículo dispone de ello)
OLuces de freno de LED
OLuces traseras (luces de freno de LED)
OLuces antiniebla traseras (si el vehículo dispone de ello) o luces de
marcha atrás (luces de freno de LED)
OTercera luz de freno (si el vehículo dispone de ello)
17

5727-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)

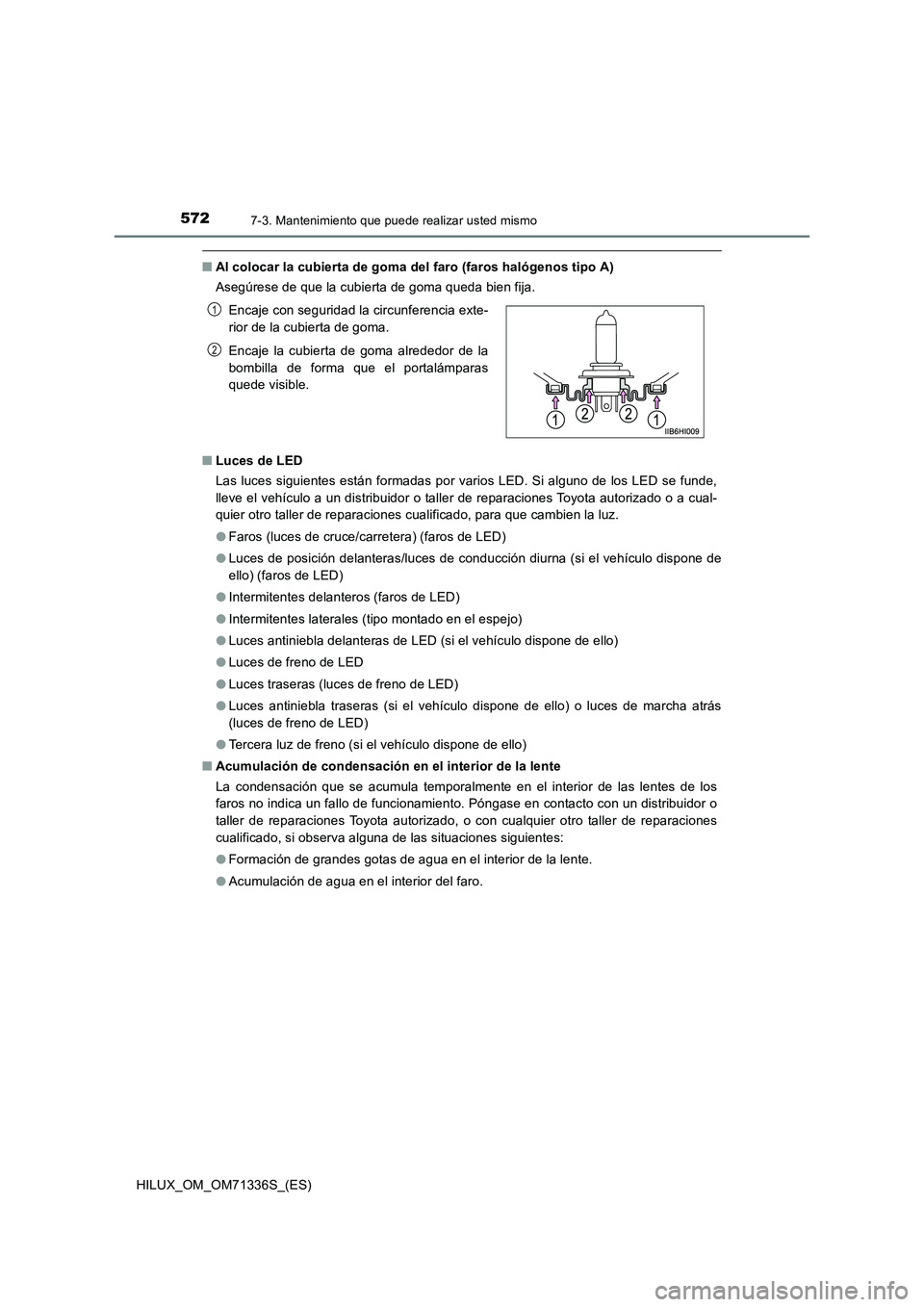

QAl colocar la cubierta de goma del faro (faros halógenos tipo A)
Asegúrese de que la cubierta de goma queda bien fija.
QLuces de LED
Las luces siguientes están formadas por varios LED. Si alguno de los LED se funde,
lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado o a cual-
quier otro taller de reparaciones cualificado, para que cambien la luz.
OFaros (luces de cruce/carretera) (faros de LED)
OLuces de posición delanteras/luces de conducción diurna (si el vehículo dispone de
ello) (faros de LED)
OIntermitentes delanteros (faros de LED)
OIntermitentes laterales (tipo montado en el espejo)
OLuces antiniebla delanteras de LED (si el vehículo dispone de ello)
OLuces de freno de LED
OLuces traseras (luces de freno de LED)
OLuces antiniebla traseras (si el vehículo dispone de ello) o luces de marcha atrás
(luces de freno de LED)
OTercera luz de freno (si el vehículo dispone de ello)
QAcumulación de condensación en el interior de la lente
La condensación que se acumula temporalmente en el interior de las lentes de los
faros no indica un fallo de funcionamiento. Póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones
cualificado, si observa alguna de las situaciones siguientes:
OFormación de grandes gotas de agua en el interior de la lente.
OAcumulación de agua en el interior del faro. Encaje con seguridad la circunferencia exte-
rior de la cubierta de goma.
Encaje la cubierta de goma alrededor de la
bombilla de forma que el portalámparas
quede visible.
1
2

5737-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados

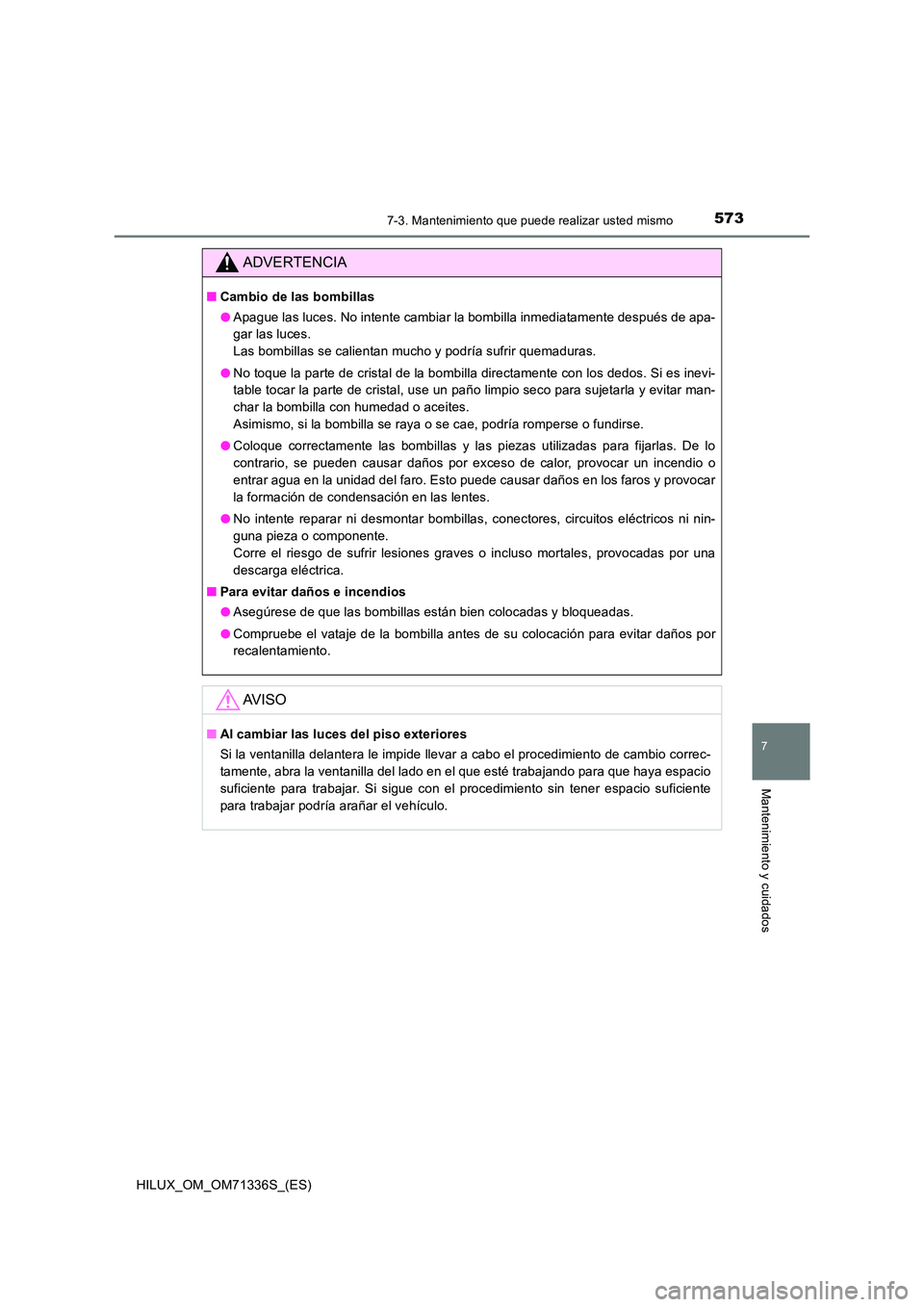

ADVERTENCIA
QCambio de las bombillas
O Apague las luces. No intente cambiar la bombilla inmediatamente después de apa-
gar las luces.
Las bombillas se calientan mucho y podría sufrir quemaduras.
O No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevi-
table tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar man-
char la bombilla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.
O Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
entrar agua en la unidad del faro. Esto puede causar daños en los faros y provocar
la formación de condensación en las lentes.
O No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna pieza o componente.
Corre el riesgo de sufrir lesiones graves o incluso mortales, provocadas por una
descarga eléctrica.
Q Para evitar daños e incendios
O Asegúrese de que las bombillas están bien colocadas y bloqueadas.
O Compruebe el vataje de la bombilla antes de su colocación para evitar daños por
recalentamiento.
AV I S O
Q Al cambiar las luces del piso exteriores
Si la ventanilla delantera le impide llevar a cabo el procedimiento de cambio correc-
tamente, abra la ventanilla del lado en el que esté trabajando para que haya espacio
suficiente para trabajar. Si sigue con el procedimiento sin tener espacio suficiente
para trabajar podría arañar el vehículo.
