2022 TOYOTA COROLLA HATCHBACK ESP

179
4
4-1. Před jízdou
Jízda3 1 105 mm*1
1 106 mm*2
4608 mm
5 325 mm
6 16 mm*1
18 mm*2
712 mm*1
13 mm*2
8364 mm*1
376 mm*2
*1: Vozidla bez výbavy pro nerovné vo- zovky*2: Vozidla s výbavou pro nerovné vo-
zovky
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma-
tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě. ( S.566)
●Zvyšte tlak vzduchu pneumatik přívě-
su s ohledem na celkovou hmotnost
přívěsu a s přihlé dnutím k hodnotám doporučeným výrobcem vašeho pří-
věsu.
■Osvětlení přívěsu
Když instalujete osvě tlení přívěsu, kon- zultujte to s kterýmkoliv autorizovaným
prodejcem nebo serv isem Toyota, nebo
kterýmkoliv spolehlivým servisem, pro- tože nesprávná instalace může způsobit
poškození osvětlení vozidla. Když insta-
lujete osvětlení přívěsu, dodržujte místní předpisy.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave-
ná novými agregáty nebyla používána pro tažení přívěsu během prvních
800 km jízdy.
■Bezpečnostní kontroly před taže-
ním
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na hák tažného zařízení. Pamatujte, že hmotnost při-
pojení přívěsu zvýší zátěž vozidla.
Také se ujistěte, že nepotáhnete ná- klad, který překračuje maximální pří-
pustné zatížení nápravy.
●Zajistěte, aby náklad na přívěsu byl
zajištěn.
●V případě, že ve standardních zpět-
ných zrcátkách nev idíte provoz za vo-
zidlem, měli byste použít přídavná zpětná zrcátka. Nas tavte prodlouže-
ná ramena těchto zrcátek na obou
stranách vozidla ta k, aby vždy posky- tovala maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při
normální jízdě.
●P o uj et í př i bliž n ě 1 000 k m s p ř ív ěs e m
dotáhněte všechny šroubové spoje
tažného zařízení a háku.

191
4
4-2. Jízdní postupy
Jízda
■Systém zámku řazení
Systém zámku řazení je systém, který
brání nesprávnému ovládání řadicí páky
při rozjezdu. Řadicí páku je možné přesunout z P pou-
ze tehdy, když je spínač motoru v ZA-
PNUTO a brzdový pedál je sešlápnutý.
■Když nelze přesunout řadicí páku z P
Nejprve zkontrolujte, zda je sešlápnut
brzdový pedál. Pokud nelze řadicí páku přesunout s no-
hou na brzdovém pedálu, může být ně-
jaký problém se systémem zámku řazení. Ihned nechte vozidlo zkontrolo-
vat kterýmkoliv aut orizovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Následující kroky mohou být použity
jako nouzové opatřen í pro přesunutí řa- dicí páky.
Uvolnění zámku řazení:
1 Zabrzděte parkovací brzdu.
2 Vypněte spínač motoru.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí ploché-
ho šroubováku nebo podobného ná- stroje.
Abyste zabránili poškození krytu,
omotejte špičku plochého šroubová- ku páskou.
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stiskněte tlačítko na hlavici řadicí páky.
Řadicí páka může b ýt přesunuta, když
jsou obě tlačítka stisknuta.
 S.360
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení
zámku řazení se ujistěte, že je zabrz- děna parkovací brzda a sešlápněte
brzdový pedál.
Pokud je omylem sešlápnut plynový pedál namísto brzdového pedálu,
když je stisknuto tlačítko vyřazení
zámku řazení a řadi cí páka je přesu- nuta mimo P, vozidlo se může náhle
rozjet, což může v ést k nehodě s ná-
sledkem smrtelného nebo vážného zranění.
Volba jízdního režimu

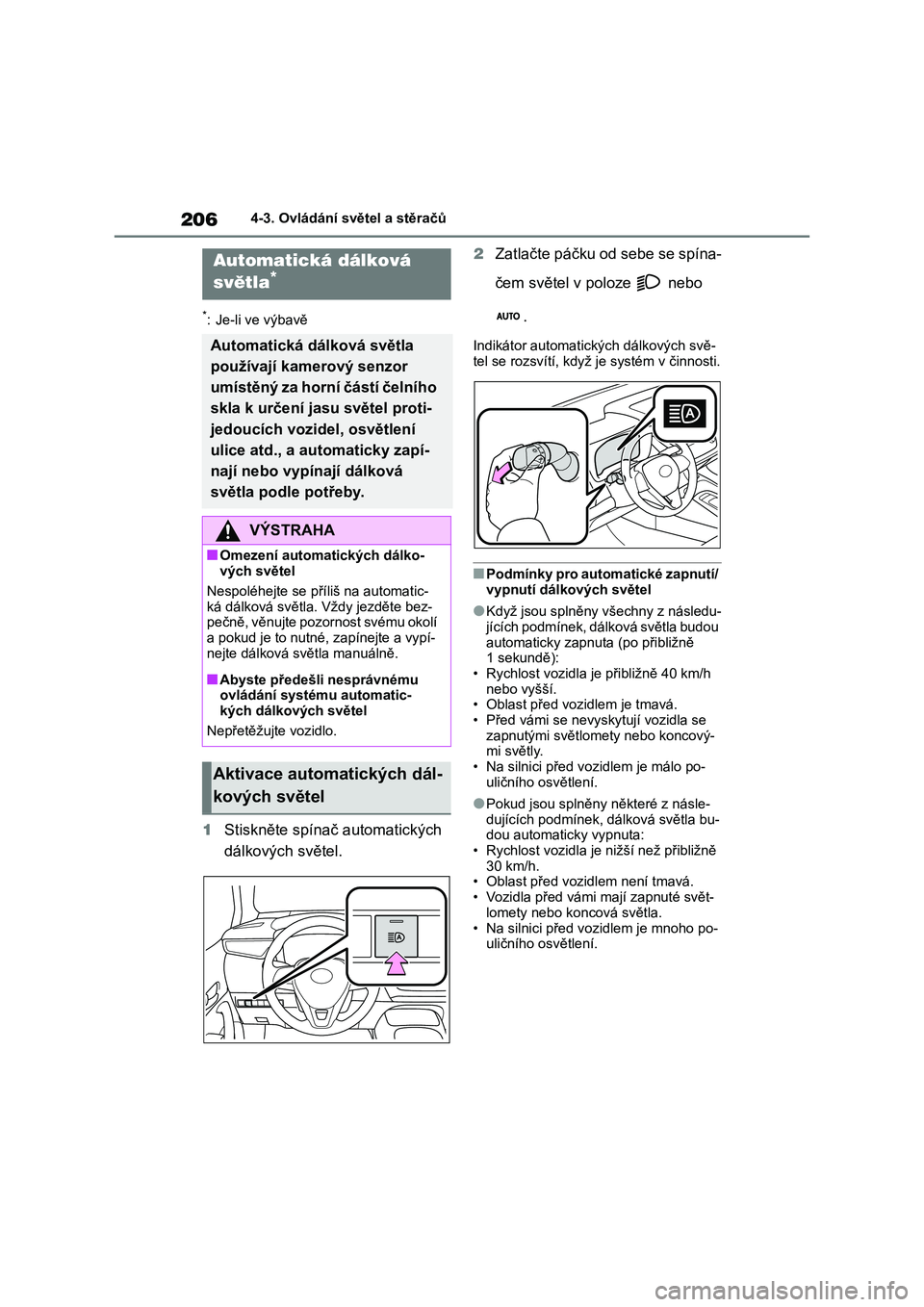

2064-3. Ovládání světel a stěračů
*: Je-li ve výbavě
1Stiskněte spínač automatických
dálkových světel.
2 Zatlačte páčku od sebe se spína-
čem světel v poloze nebo
.
Indikátor au tomatických dálkových svě- tel se rozsvítí, když je systém v činnosti.
■Podmínky pro automatické zapnutí/
vypnutí dálkových světel
●Když jsou splněny všechny z následu-
jících podmínek, dálková světla budou
automaticky zapnuta (po přibližně 1 sekundě):
• Rychlost vozidla je přibližně 40 km/h
nebo vyšší. • Oblast před vozidlem je tmavá.
• Před vámi se nevyskytují vozidla se
zapnutými světlomety nebo koncový- mi světly.
• Na silnici před vozidlem je málo po-
uličního osvětlení.
●Pokud jsou splněny některé z násle-
dujících podmínek, dálková světla bu- dou automaticky vypnuta:
• Rychlost vozidla je nižší než přibližně
30 km/h. • Oblast před vozidlem není tmavá.
• Vozidla před vámi mají zapnuté svět-
lomety nebo koncová světla.
• Na silnici před vo zidlem je mnoho po- uličního osvětlení.
Automatická dálková
světla*
Automatická dálková světla
používají kamerový senzor
umístěný za horní částí čelního
skla k určení jasu světel proti-
jedoucích vozidel, osvětlení
ulice atd., a automaticky zapí-
nají nebo vypínají dálková
světla podle potřeby.
VÝSTRAHA
■Omezení automatických dálko- vých světel
Nespoléhejte se pří liš na automatic-
ká dálková světla. Vždy jezděte bez- pečně, věnujte pozornost svému okolí
a pokud je to nutné, zapínejte a vypí-
nejte dálková světla manuálně.
■Abyste předešli nesprávnému
ovládání systému automatic- kých dálkových světel
Nepřetěžujte vozidlo.
Aktivace automatických dál-
kových světel

207
4 4-3. Ovládání světel a stěračů
Jízda
■Informace o detekci kamerovým
senzorem
●Dálková světla se nemusí automatic-
ky vypnout v následujících situacích:
• Když se náhle objeví vozidlo ze zatáčky
• Když se před vaše vozidlo rychle za-
řadí jiné vozidlo
• Když vozidla před vámi nemohou být
detekována z důvodu opakovaných
zatáček, dělicích zábran na silnici
nebo stromů okolo silnice
• Když se vozidla před vámi objeví ve
vzdáleném jízdním pruhu na široké
silnici
• Když vozidla před vámi nemají rozsví-
cena světla
●Dálková světla se mohou vypnout, po-
kud je detekováno vozidlo před vámi,
které používá mlhová světla bez pou-
žití světlometů.
●Osvětlení domů, osvětlení ulice, do-
pravní světla a osvětlené billboardy
nebo značky a jiné reflexní objekty
mohou způsobit, že se dálková světla
přepnou na tlumená světla, nebo zů-
stanou rozsvícena tlumená světla.
●Následující faktory mohou ovlivnit dél-
ku doby zapnutí nebo vypnutí dálko-
vých světel:
• Jas světlometů, mlhových světel
a koncových světel vozidel před vámi
• Pohyb a směr vozidel před vámi
• Když vozidlo před vámi má funkční
světla pouze na jedné straně
• Když vozidlo před vámi je jednostopé
vozidlo
• Stav silnice (sklon, zakřivení, stav po-
vrchu vozovky atd.)
• Počet cestujících a množství zavaza-
del ve vozidle
●Dálková světla mohou být zapnuta
nebo vypnuta neočekávaně.
●Jízdní kola nebo podobná vozidla ne-
musí být detekována.
●V následujících situacích nemusí být
systém schopen správně detekovat
úroveň okolního jasu. To může způso-
bit, že zůstanou rozsvícena tlumená
světla, nebo dálková světla mohou
osvítit nebo oslnit chodce nebo vozidla před vámi. V takovém případě je ne-
zbytné přepínat mezi dálkovými a tlu-
menými světly manuálně.
• Když jedete v nepříznivém počasí
(hustý déšť, sníh, mlha, písečné bou-
ře atd.)
• Když je čelní sklo neprůhledné vlivem
mlhy, zamlžení, námrazy, nečistot atd.
• Když je čelní sklo prasklé nebo poško-
zené
• Když je kamerový senzor deformova-
ný nebo znečistěný
• Když je teplota kamerového senzoru
extrémně vysoká
• Když je úroveň okolního jasu stejná
jako úroveň jasu světlometů, konco-
vých světel nebo mlhových světel
• Když má vozidlo před vámi světlomety
nebo koncová světla buď vypnuté,
špinavé, měnící barvu nebo nespráv-
ně seřízené
• Když je vozidlo zasaženo vodou, sně-
hem, prachem atd. od vozidla jedoucí-
ho před vámi
• Když jedete oblastí, kde se střídavě
mění světlo a tma
• Když často a opakovaně jedete po sil-
nicích do kopce/z kopce, nebo po sil-
nicích s hrubým, porušeným nebo
nerovným povrchem (např. dlážděné
silnice, štěrkové cesty atd.)
• Když často a opakovaně projíždíte za-
táčkami nebo jedete klikatými silnicemi
• Když je před vozidlem vysoce reflexní
objekt, např. dopravní značka nebo
zrcadlo
• Když je zadní část vozidla před vámi
vysoce reflexní, např. kontejner na ná-
kladním vozidle
• Když jsou světlomety vozidla poško-
zené nebo špinavé, nebo jsou ne-
správně seřízené
• Když je vozidlo nakloněno nebo na-
klopeno z důvodu prázdné pneumati-
ky, tažení přívěsu atd.
• Když jsou světlomety opakovaně pře-
pínány mezi dálkovými a tlumenými
světly nepřirozeným způsobem
• Když se řidič domnívá, že dálková
světla mohou osvítit nebo oslnit chod-
ce nebo jiné řidiče

2084-3. Ovládání světel a stěračů
■Přepnutí na tlumená světla
Zatáhněte páčku do její původní po-
lohy.
Indikátor automati ckých dálkových svě-
tel zhasne.
Zatlačte páčku od sebe, abyste znovu
aktivovali systém aut omatických dálko-
vých světel.
■Přepnutí na dálková světla
Stiskněte spínač automatických dál-
kových světel.
Indikátor automati ckých dálkových svě-
tel zhasne a rozsvítí se indikátor dálko-
vých světel.
Stiskněte spínač, ab yste znovu aktivo-
vali systém automat ických dálkových
světel.
*: Je-li ve výbavě
Ruční zapnutí/vypnutí dálko-
vých světel
AHS (Adaptivní systém
dálkových světel)*
Adaptivní systém dálkových
světel používá kamerový sen-
zor umístěný za horní částí čel-
ního skla k určení jasu světel
protijedoucích vozidel, osvět-
lení ulice atd., a automaticky
ovládá distribuc i světla dálko-
vých světel podle potřeby.
VÝSTRAHA
■Omezení adaptivního systému dálkových světel
Nespoléhejte se př íliš na adaptivní
systém dálkových světel. Vždy jezdě- te bezpečně, věnujte pozornost svému
okolí a pokud je to nutné, zapínejte
a vypínejte dálková světla manuálně.
■Abyste předešli nesprávnému
ovládání adaptivního systému dálkových světel
Nepřetěžujte vozidlo.

211
4
4-3. Ovládání světel a stěračů
Jízda
• Když je úroveň okolního jasu stejná
jako úroveň jasu světlometů, konco- vých světel nebo mlhových světel
• Když má vozidlo před vámi světlomety
nebo koncová světla buď vypnuté, špinavé, měnící barvu nebo nespráv-
ně seřízené
• Když je vozidlo z asaženo vodou, sně- hem, prachem atd. od vozidla jedoucí-
ho před vámi
• Když jedete oblastí , kde se střídavě mění světlo a tma
• Když často a opakovaně jedete po sil-
nicích do kopce/z kopce, nebo po sil- nicích s hrubým, porušeným nebo
nerovným povrchem (např. dlážděné
silnice, štěrkové cesty atd.) • Když často a opakovaně projíždíte za-
táčkami nebo jedete klikatými silnicemi
• Když je před vozidlem vysoce reflexní objekt, např. dopravní značka nebo
zrcadlo
• Když je zadní část v ozidla před vámi vysoce reflexní, např . kontejner na ná-
kladním vozidle
• Když jsou světlom ety vozidla poško- zené nebo špinavé, nebo jsou ne-
správně seřízené
• Když je vozidlo nakloněno nebo na- klopeno z důvodu prázdné pneumati-
ky, tažení p řívěsu atd.
• Když jsou světlomety opakovaně pře- pínány mezi dálkovými a tlumenými
světly nepřirozeným způsobem
• Když se řidič domnívá, že dálková světla mohou osvítit nebo oslnit chod-
ce nebo jiné řidiče
• Když je vozidlo používáno v oblasti, ve které se vozidla p ohybují na opačné
straně silnice oproti zemi, pro kterou
bylo vozidlo konstruováno, například používání vozidla určeného pro pra-
vostranný provoz v oblasti s levostran-
ným provozem, nebo naopak.
■Přizpůsobení
Některé funkce je možné přizpůsobit. ( S.578)
■Přepnutí na tlumená světla
Zatáhněte páčku do její původní po-
lohy.
Indikátor AHS zhasne.
Zatlačte páčku od sebe, abyste znovu
aktivovali adaptivní systém dálkových
světel.
■Přepnutí na dálková světla
Stiskněte spínač adaptivního systé-
mu dálkových světel.
Indikátor AHS zhasne a rozsvítí se indi-
kátor dálkových světel.
Stiskněte spínač, ab yste znovu aktivo-
vali adaptivní systém dálkových světel.
Ruční zapnutí/vypnutí dálko-
vých světel

217
4
4-4. Tankování
Jízda
4-4.Tankování
 Vypněte spínač motoru a zajistě-
te, aby všechny dveře a okna
byly zavřeny.
 Ověřte typ paliva.
■Typy paliva
 S.577
■Hrdlo palivové nádrže pro bezolov-
natý benzín
Z důvodů ochrany př ed tankováním ne- správného paliva je v aše vozidlo vybave-
no hrdlem palivové nádrže, do kterého
se vejde pouze speciální hubice na bez- olovnatý benzín.
Otevírání uzávěru pali-
vové nádrže
Pro otevření uzávěru palivové
nádrže proveďte následující
kroky:
Před tankováním vozidla
VÝSTRAHA
■Když tankujete vozidlo
Při tankování vozidla dodržujte násle-
dující pokyny. Nedodržení těchto poky- nů může vést ke smrtelnému nebo
k vážnému zranění.
●Po vystoupení z vozidla a před ote-
vřením dvířek palivové nádrže se
dotkněte jakéhokoliv nenalakované- ho kovového povrchu, aby se vybila
statická elektřina . Vybití statické
elektřiny před tankováním je důleži- té, protože jiskry vz niklé od statické
elektřiny mohou při tankování zapálit
výpary paliva.
●Vždy uchopte uzávěr palivové nádr- že za držadlo a pomalým otáčením
ho otevřete.
Když povolujete uzávěr palivové ná- drže, můžete slyšet zasyčení. Před
úplným vyjmutím uz ávěru počkejte,
až tento zvuk nebude slyšet. V hor- kém počasí může palivo pod tlakem
vystříknout ven z plnicího hrdla
a způsobit zranění.
●Nedovolte nikomu, kdo neprovedl
vybití statické elektřiny z těla, aby se přiblížil k otevře né palivové nádrži.
●Nevdechujte výpary paliva. Palivo obsahuje látky, které jsou
škodlivé, jsou-li vdechovány.
●Při tankování vozidla nekuřte.
To by mohlo způsobit vznícení paliva
a vznik požáru.
●Nevracejte se do vozidla nebo se
nedotýkejte stati cky nabitých osob nebo předmětů.
To může způsobit nahromadění sta-
tické elektřiny, vedoucí k možnému riziku vznícení.
■Když tankujete
Dodržujte následující pokyny, abyste
zabránili přeplnění palivové nádrže:
●Bezpečně vložte hubici do hrdla pali-
vové nádrže.
●Zastavte tankování poté, co hubice
automaticky zastav í dodávku paliva.
●Nepřeplňujte palivovou nádrž.
UPOZORNĚNÍ
■Tankování
Během tankování nerozlijte palivo.
Tím by mohlo dojít k poškození vozi- dla, například nesprávnou činnost
systému řízení emisí, poškození sou-
částí palivového systému nebo lako- vaného povrchu vozidla.

219
4

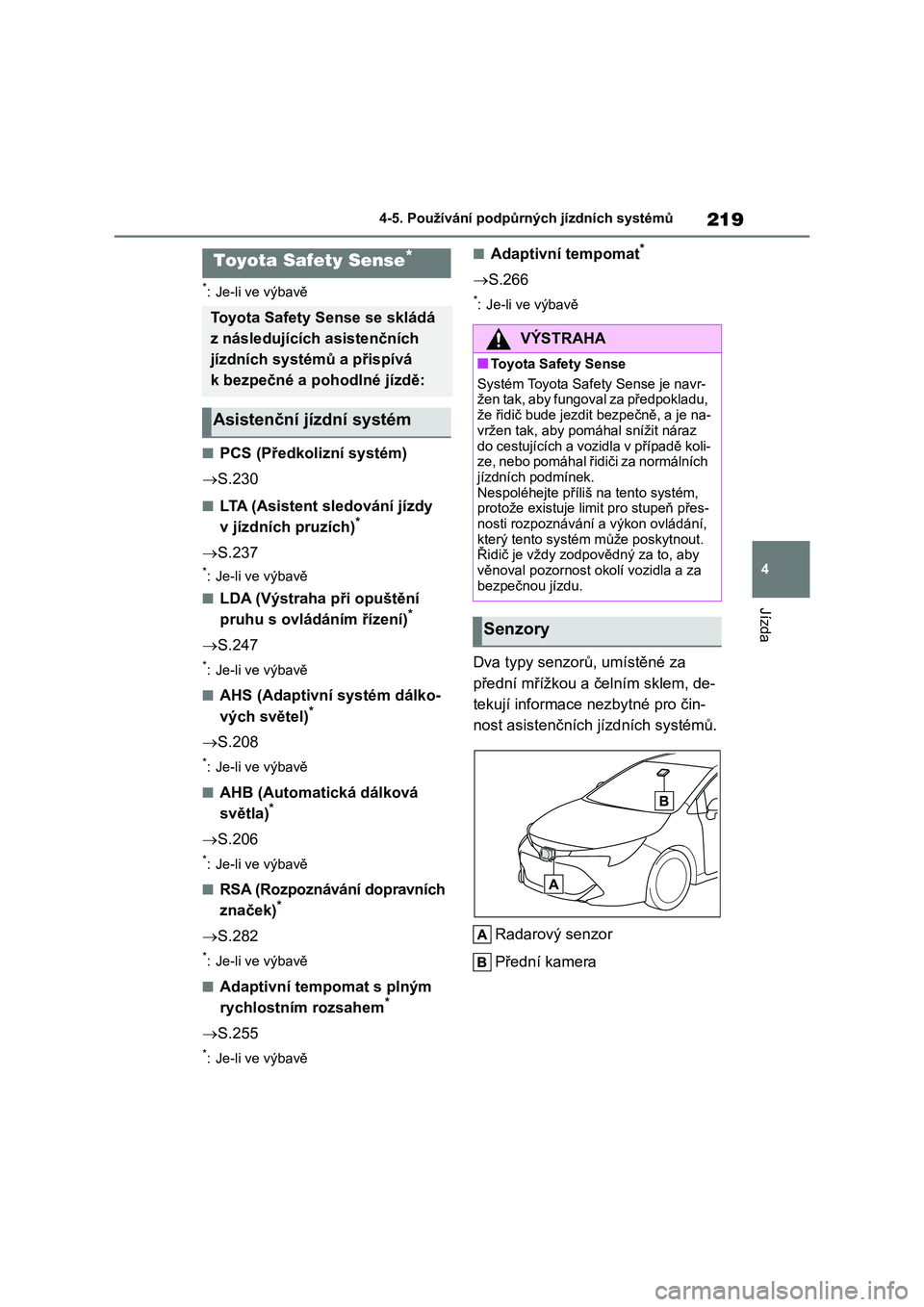

4-5. Používání podpůrných jízdních systémů
Jízda
4-5.Používání podpůrných jízdních systémů
*: Je-li ve výbavě
■PCS (Předkolizní systém)
 S.230
■LTA (Asistent sledování jízdy
v jízdních pruzích)*
 S.237
*: Je-li ve výbavě
■LDA (Výstraha při opuštění
pruhu s ovládáním řízení)*
 S.247
*: Je-li ve výbavě
■AHS (Adaptivní systém dálko-
vých světel)*
 S.208
*: Je-li ve výbavě
■AHB (Automatická dálková
světla)*
 S.206
*: Je-li ve výbavě
■RSA (Rozpoznávání dopravních
značek)*
 S.282
*: Je-li ve výbavě
■Adaptivní tempomat s plným
rychlostním rozsahem*
 S.255
*: Je-li ve výbavě
■Adaptivní tempomat*
S.266
*: Je-li ve výbavě
Dva typy senzorů, umístěné za
přední mřížkou a čelním sklem, de-
tekují informace nezbytné pro čin-
nost asistenčních jízdních systémů.
Radarový senzor
Přední kamera
Toyota Safety Sense*
Toyota Safety Sense se skládá
z následujících asistenčních
jízdních systémů a přispívá
k bezpečné a pohodlné jízdě:
Asistenční jízdní systém
VÝSTRAHA
■Toyota Safety Sense
Systém Toyota Safety Sense je navr- žen tak, aby fungoval za předpokladu,
že řidič bude jezdit bezpečně, a je na-
vržen tak, aby pom áhal snížit náraz
do cestujících a vozidla v případě koli- ze, nebo pomáhal řidiči za normálních
jízdních podmínek.
Nespoléhejte příliš na tento systém, protože existuje limit pro stupeň přes-
nosti rozpoznávání a výkon ovládání,
který tento systém může poskytnout. Řidič je vždy zodpo vědný za to, aby
věnoval pozornost o kolí vozidla a za
bezpečnou jízdu.
Senzory
