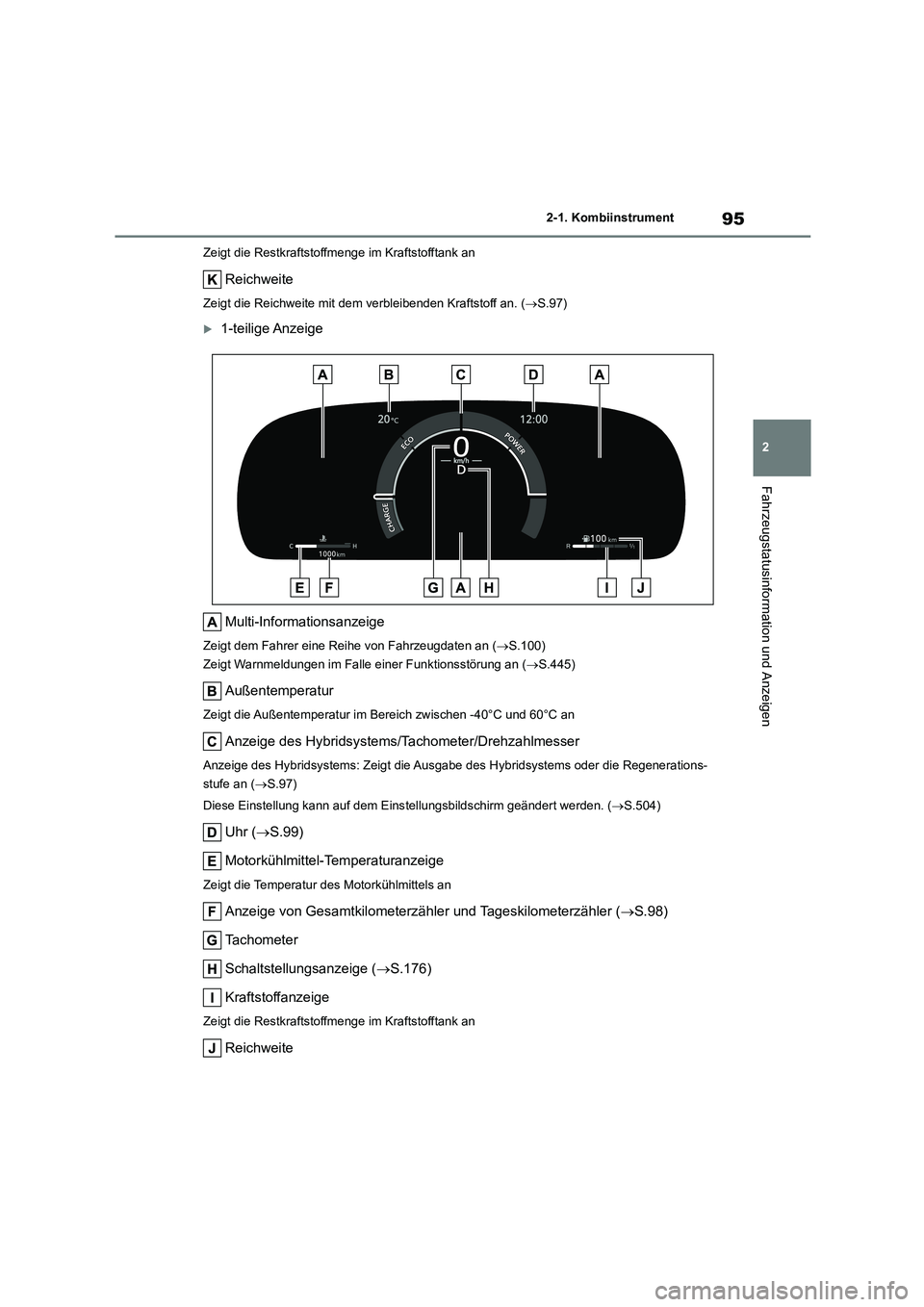

2022 TOYOTA COROLLA CROSS Betriebsanleitungen (in German)

95
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an. ( S.97)
1-teilige Anzeige
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.100)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.445)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 60°C an
Anzeige des Hybridsystems/Tachometer/Drehzahlmesser
Anzeige des Hybridsystems: Zeigt die Ausgabe des Hybridsystems oder die Regenerations-
stufe an ( S.97)
Diese Einstellung kann auf dem Eins tellungsbildschirm geändert werden. (S.504)
Uhr (S.99)
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Tachometer
Schaltstellungsanzeige ( S.176)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Reichweite

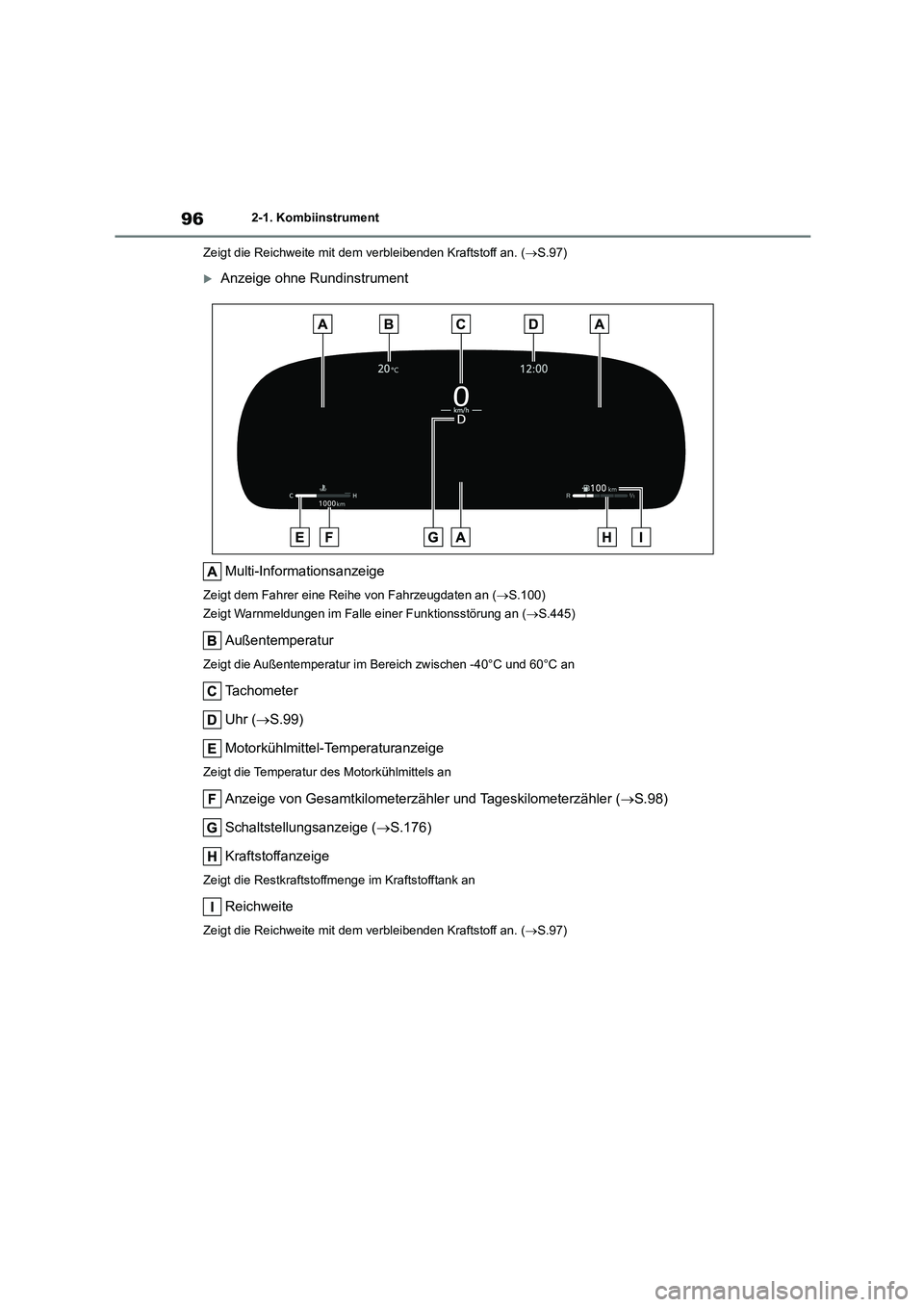

962-1. Kombiinstrument
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an. ( S.97)
Anzeige ohne Rundinstrument
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.100)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.445)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 60°C an
Tachometer
Uhr ( S.99)
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Schaltstellungsanzeige ( S.176)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an. ( S.97)

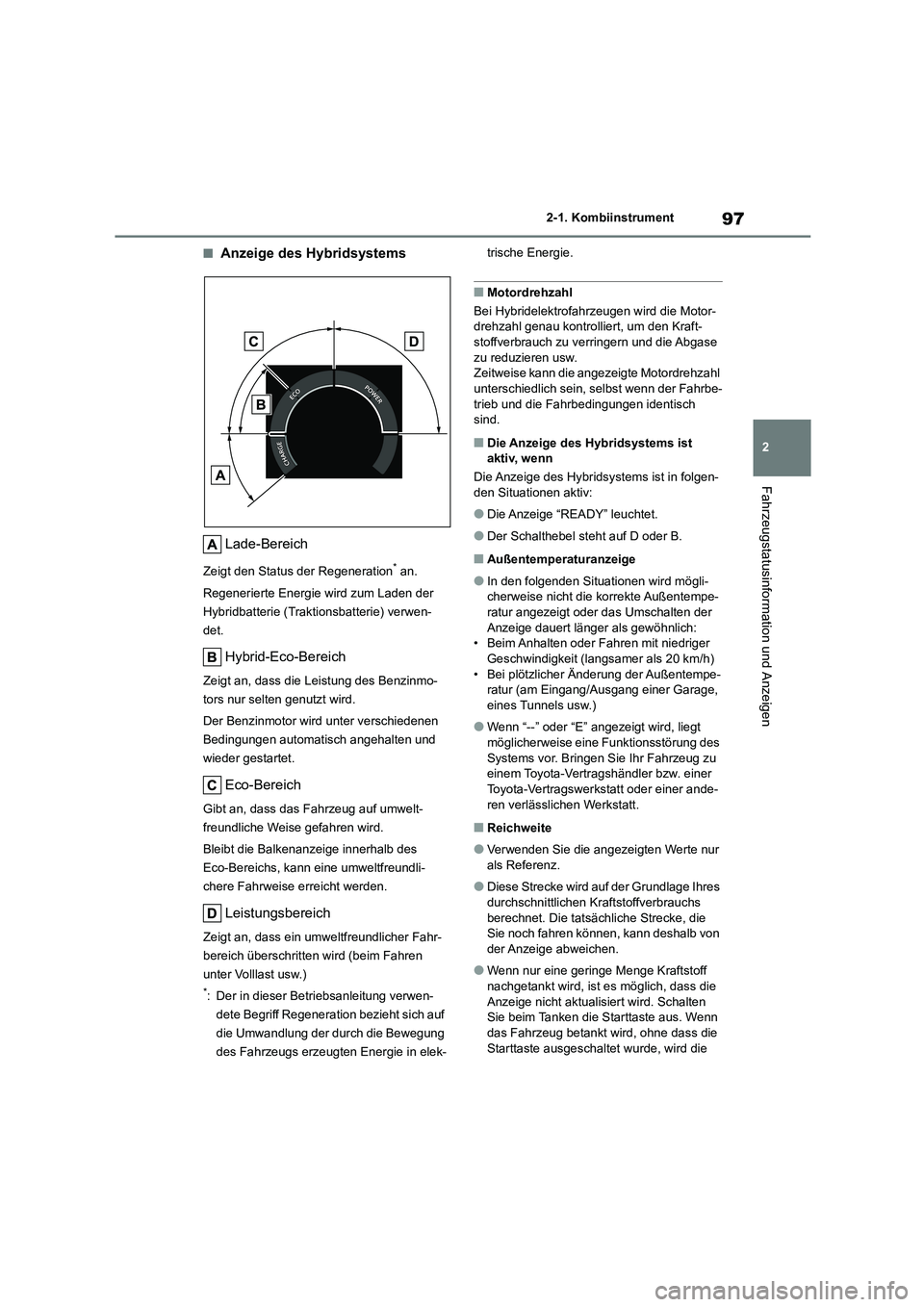

97
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Anzeige des Hybridsystems
Lade-Bereich
Zeigt den Status der Regeneration* an.
Regenerierte Energie wird zum Laden der
Hybridbatterie (Traktionsbatterie) verwen-
det.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Bleibt die Balkenanz eige innerhalb des
Eco-Bereichs, kann eine umweltfreundli-
chere Fahrweise erreicht werden.
Leistungsbereich
Zeigt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
*: Der in dieser Betriebsanleitung verwen-
dete Begriff Regeneration bezieht sich auf
die Umwandlung der durch die Bewegung
des Fahrzeugs erzeugt en Energie in elek-
trische Energie.
■Motordrehzahl
Bei Hybridelektrofahrzeugen wird die Motor-
drehzahl genau kontrolliert, um den Kraft- stoffverbrauch zu verringern und die Abgase
zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der Fahrbe-
trieb und die Fahrbedingungen identisch
sind.
■Die Anzeige des Hybridsystems ist aktiv, wenn
Die Anzeige des Hybridsystems ist in folgen-
den Situationen aktiv:
●Die Anzeige “READY” leuchtet.
●Der Schalthebel steht auf D oder B.
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe- ratur angezeigt oder das Umschalten der
Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (langs amer als 20 km/h)
• Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
■Reichweite
●Verwenden Sie die angezeigten Werte nur
als Referenz.
●Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächl iche Strecke, die Sie noch fahren können, kann deshalb von
der Anzeige abweichen.
●Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird. Schalten Sie beim Tanken die Starttaste aus. Wenn
das Fahrzeug betankt wird, ohne dass die
Starttaste ausgeschaltet wurde, wird die

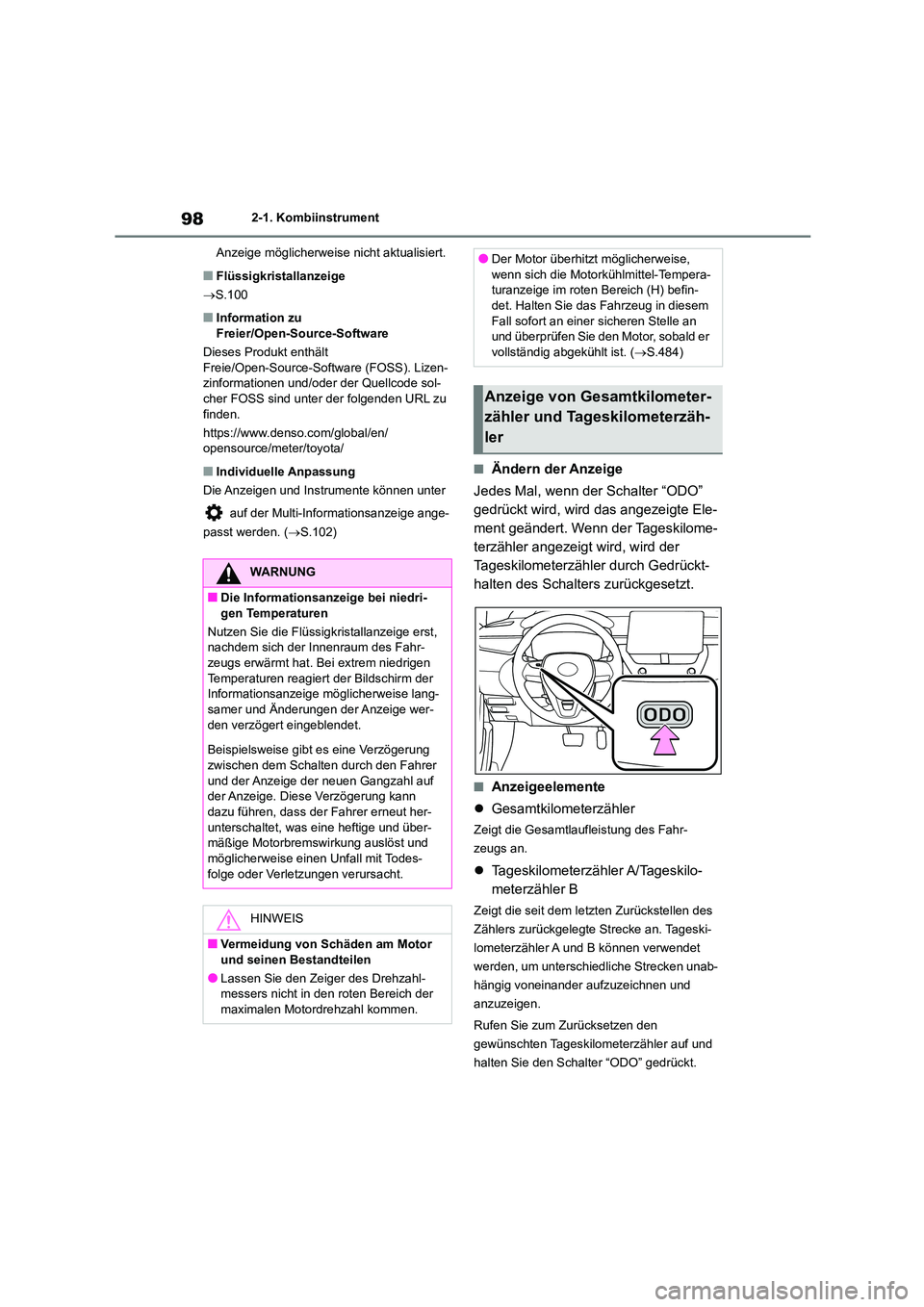

982-1. Kombiinstrument
Anzeige möglicherweise nicht aktualisiert.
■Flüssigkristallanzeige
 S.100
■Information zu Freier/Open-Source-Software
Dieses Produkt enthält
Freie/Open-Source-Software (FOSS). Lizen-
zinformationen und/oder der Quellcode sol- cher FOSS sind unter der folgenden URL zu
finden.
https://www.denso.com/global/en/
opensource/meter/toyota/
■Individuelle Anpassung
Die Anzeigen und Instrumente können unter
auf der Multi-Informationsanzeige ange-
passt werden. ( S.102)
■Ändern der Anzeige
Jedes Mal, wenn der Schalter “ODO”
gedrückt wird, wird das angezeigte Ele-
ment geändert. Wenn der Tageskilome-
terzähler angezeigt wird, wird der
Tageskilometerzähler durch Gedrückt-
halten des Schalters zurückgesetzt.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Rufen Sie zum Zurücksetzen den
gewünschten Tageskilometerzähler auf und
halten Sie den Schalte r “ODO” gedrückt.
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst,
nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise lang-
samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her-
unterschaltet, was eine heftige und über- mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes-
folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl-
messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise,
wenn sich die Motorkühlmittel-Tempera-
turanzeige im roten Bereich (H) befin- det. Halten Sie das Fahrzeug in diesem
Fall sofort an einer sicheren Stelle an
und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.484)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler

99
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Bedienung der sprachgesteuerten Anzeige von Gesamtkilometerzähler
und Tageskilometerzähler
Die Anzeige kann mit dem Sprachsteue-
rungssystem zwischen Gesamtkilometerzäh- ler und Tageskilometerzähler umgeschaltet
werden. Einzelheiten finden Sie in der “Multi-
media Betriebsanleitung”.
Die Helligkeit der Instrumentenbeleuch-
tung kann mit auf der Multi-Infor-
mationsanzeige geändert werden.
1 Wählen Sie auf der Multi-Infor-
mationsanzeige.
2 Drücken Sie den - oder
-Steuerschalter für die Instru-
mente und wählen sie “Helligk. d.
Armaturenbretts einst.” aus.
3 Halten Sie des Steuerschalters
für die Instrumente gedrückt.
4 Drücken Sie oder , um die
Helligkeit einzustellen.
■Die Uhren können auf dem Bild-
schirm des Audiosystems einge-
stellt werden.
Siehe “Multimedia Betriebsanleitung”.
Ändern der Hell igkeit der Mes-
sinstrumente
Einstellung der Uhr

1002-1. Kombiinstrument
Anzeigebereich für Inhalte
Durch Auswahl der Menüsymbole auf der
Multi-Informationsanzeige kann eine Reihe
fahrtbezogener Informationen angezeigt
werden. Die Multi-Informationsanzeige kann
auch verwendet werden, um die Anzeigeein-
stellungen und andere Fahrzeugeinstellun-
gen zu ändern.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder Hin-
weisen angezeigt.
Anzeigebereich für den Status der
Fahrassistenzsysteme
Zeigt eine vereinfachte Übersicht des
Zustands der Fahrassistenzsysteme an,
wenn er nicht in der Multi-Informationsan-
zeige ausgewählt ist, solange eines der fol-
genden Systeme aktiv ist:
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch fü r Flüssigkristallanzeigen
und die Anzeige kann weiterhin problemlos verwendet werden.
■Steuerschalter für die Instrumente
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
/ : Wählen Sie die Multi-Infor-
mationsanzeige aus
/ : Angezeigten Inhalt
ändern, Bildschirm nach oben/unten
scrollen und Cursor nach
oben/unten bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
Multi-Informationsanzeige
Anzeige
WARNUNG
■Vorsicht bei Nutzung während der
Fahrt
●Achten Sie beim Bedienen der
Multi-Informationsanzeige während der Fahrt besonders auf einen sicheren
Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informati-
onsanzeige, da Sie sonst Fußgänger,
Gegenstände auf der Straße usw. vor dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri-
gen Temperaturen
 S.98
Ändern der Instrumentenan-
zeige

101
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Multimedia Betriebs-
anleitung”.
■Instrumentenanzeigeseiten
umschalten
Drücken Sie den Steuerschalter
oder für die Instrumente, um die
Instrumentenanzeigeseite umzuschal-
ten.
■Anzeigeinhalt
 Informationsanzeige der Fahrassi-
stenzsysteme
 Mit dem Navigationssystem verbun-
dene Anzeige (je nach Ausstattung)
 Einstellungen
 Warnmeldung (S.445)
■Ändern von Inhalten auf einer
Seite
Wählen Sie den gewünschten Inhalt in
der Einstellmodusanzeige der Seite
aus.
1 Drücken Sie den Steuerschalter für
die Instrumente oder , um
eine Seite auszuwählen.
2 Um die Seitenbearbeitung zu akti-
vieren, halten Sie das
gedrückt.
3 Drücken Sie den Steuerschalter für
die Instrumente oder , um
eine Anzeige zur Änderung auszu-
wählen.
4 Drücken Sie den Steuerschalter für
die Instrumente oder , um
einen Inhalt auszuwählen.
5 Wenn die Einstellung abgeschlos-
sen ist, drücken Sie auf .
■Informationsanzeige der Fahrassi-
stenzsysteme
Wählen Sie dies, um den Betriebssta-
tus der folgenden Systeme anzuzeigen:
 Dynamische Radar-Geschwindig-
keitsregelung ( S.233)
 LTA (Spurleitassistent) (S.219)
 LDA (Alarm bei Fahrspurabwei-
chung) ( S.224)
 PCS (Pre-Crash-Sicherheitssystem)
( S.208)
■Mit dem Navigationssystem ver-
bundene Anzeige (je nach Aus-
stattung)
Wählen Sie dies, um die folgenden
Inhalt der Multi-Informations-
anzeige (Mitte)

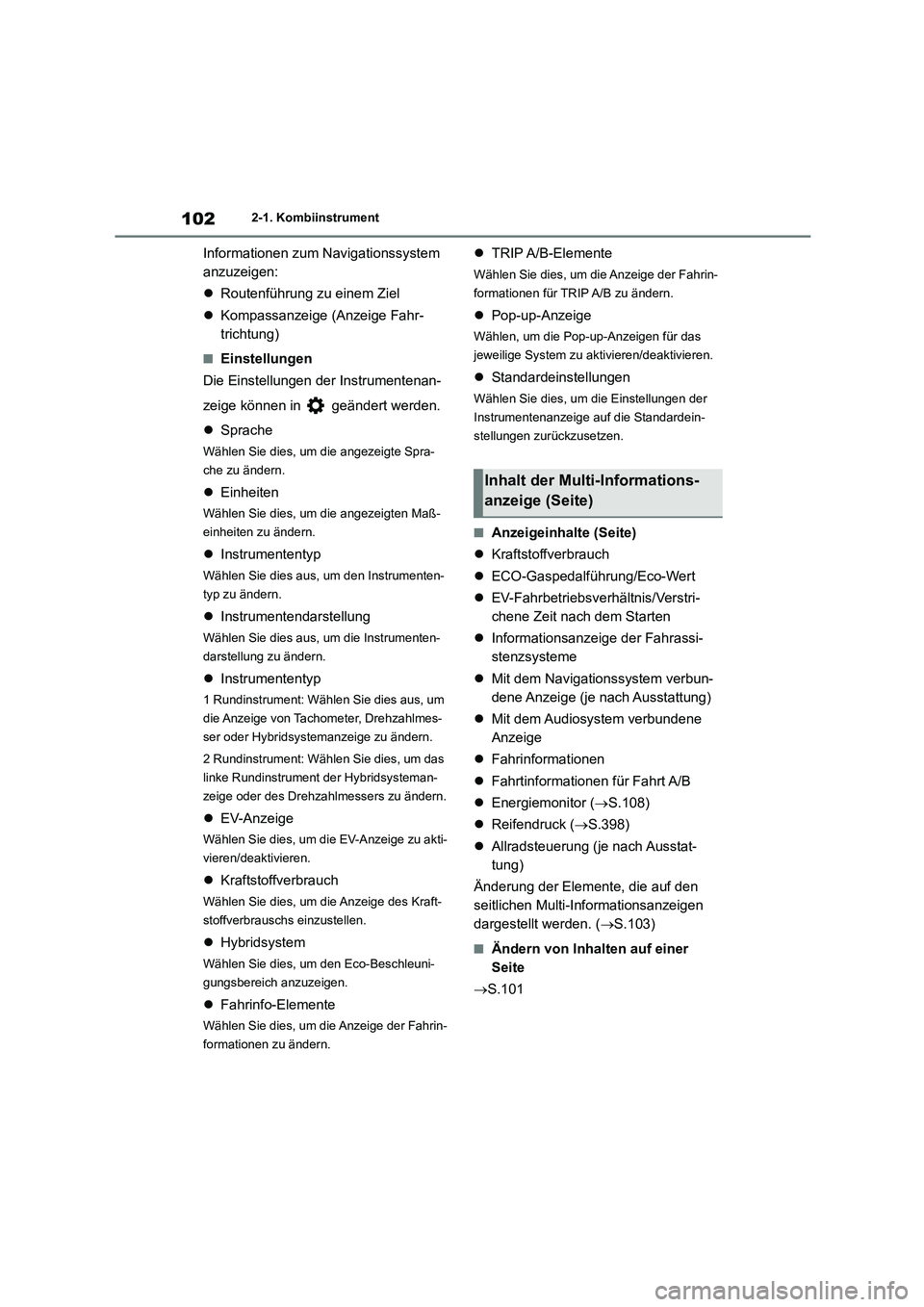

1022-1. Kombiinstrument
Informationen zum Navigationssystem
anzuzeigen:
 Routenführung zu einem Ziel
 Kompassanzeige (Anzeige Fahr-
trichtung)
■Einstellungen
Die Einstellungen der Instrumentenan-
zeige können in geändert werden.
 Sprache
Wählen Sie dies, um die angezeigte Spra-
che zu ändern.
 Einheiten
Wählen Sie dies, um die angezeigten Maß-
einheiten zu ändern.
 Instrumententyp
Wählen Sie dies aus, um den Instrumenten-
typ zu ändern.
 Instrumentendarstellung
Wählen Sie dies aus, um die Instrumenten-
darstellung zu ändern.
 Instrumententyp
1 Rundinstrument: Wählen Sie dies aus, um
die Anzeige von Tachometer, Drehzahlmes-
ser oder Hybridsystemanzeige zu ändern.
2 Rundinstrument: Wählen Sie dies, um das
linke Rundinstrument der Hybridsysteman-
zeige oder des Drehzahlmessers zu ändern.
 EV-Anzeige
Wählen Sie dies, um die EV-Anzeige zu akti-
vieren/deaktivieren.
 Kraftstoffverbrauch
Wählen Sie dies, um die Anzeige des Kraft-
stoffverbrauschs einzustellen.
 Hybridsystem
Wählen Sie dies, um den Eco-Beschleuni-
gungsbereich anzuzeigen.
 Fahrinfo-Elemente
Wählen Sie dies, um die Anzeige der Fahrin-
formationen zu ändern.
 TRIP A/B-Elemente
Wählen Sie dies, um die Anzeige der Fahrin-
formationen für TRIP A/B zu ändern.
 Pop-up-Anzeige
Wählen, um die Pop-up-Anzeigen für das
jeweilige System zu aktivieren/deaktivieren.
 Standardeinstellungen
Wählen Sie dies, um die Einstellungen der
Instrumentenanzeige auf die Standardein-
stellungen zurückzusetzen.
■Anzeigeinhalte (Seite)
 Kraftstoffverbrauch
 ECO-Gaspedalführung/Eco-Wert
 EV-Fahrbetriebsverhältnis/Verstri-
chene Zeit nach dem Starten
 Informationsanzeige der Fahrassi-
stenzsysteme
 Mit dem Navigationssystem verbun-
dene Anzeige (je nach Ausstattung)
 Mit dem Audiosystem verbundene
Anzeige
 Fahrinformationen
 Fahrtinformationen für Fahrt A/B
 Energiemonitor (S.108)
 Reifendruck (S.398)
 Allradsteuerung (je nach Ausstat-
tung)
Änderung der Elemente, die auf den
seitlichen Multi-Informationsanzeigen
dargestellt werden. ( S.103)
■Ändern von Inhalten auf einer
Seite
 S.101
Inhalt der Multi-Informations-
anzeige (Seite)
