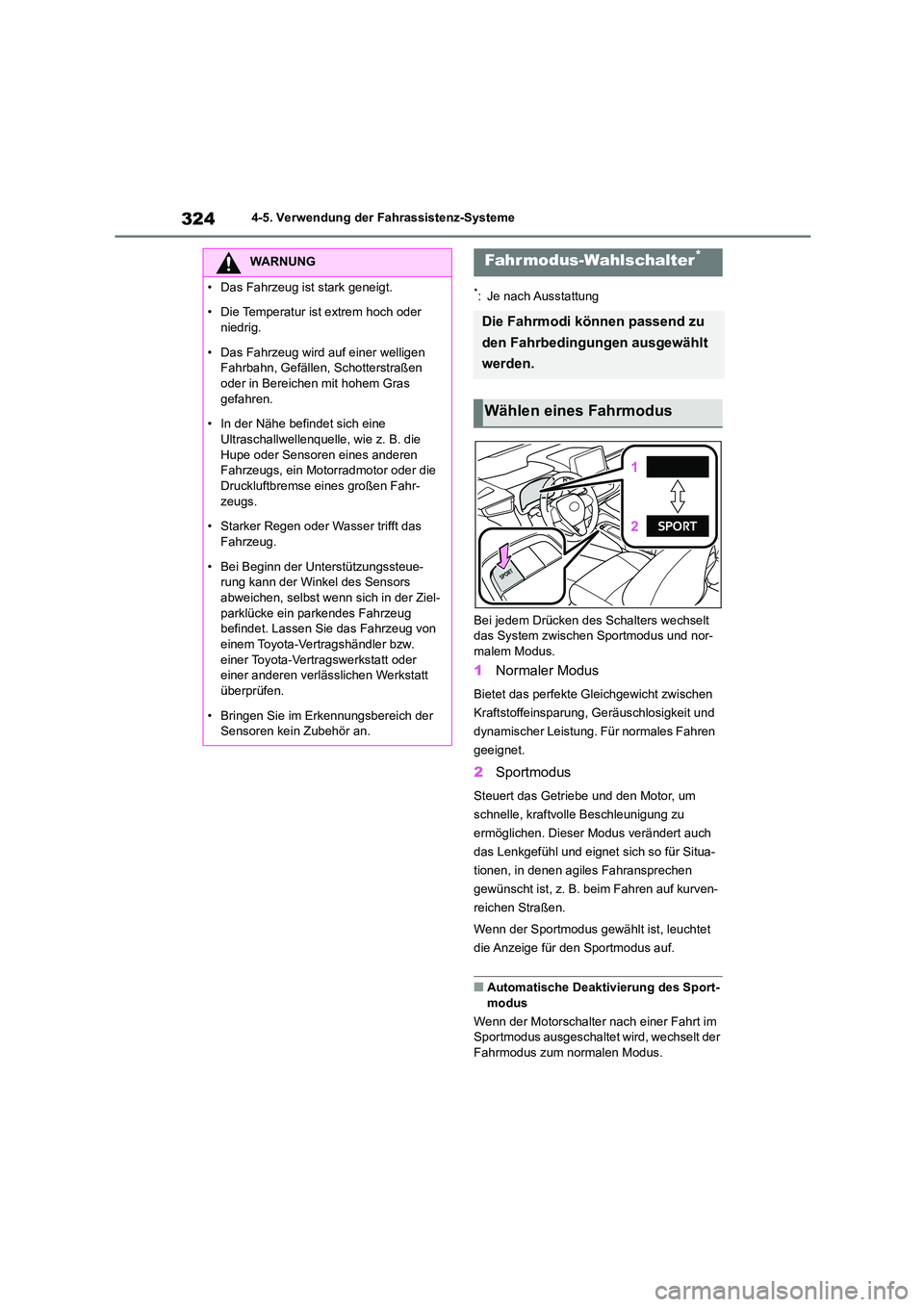

3244-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
Bei jedem Drücken des Schalters wechselt
das System zwischen Sportmodus und nor-
malem Modus.
1 Normaler Modus
Bietet das perfekte Gleichgewicht zwischen
Kraftstoffeinsparung, Geräuschlosigkeit und
dynamischer Leistung. Für normales Fahren
geeignet.
2 Sportmodus
Steuert das Getriebe und den Motor, um
schnelle, kraftvol le Beschleunigung zu
ermöglichen. Dieser Modus verändert auch
das Lenkgefühl und eignet sich so für Situa-
tionen, in denen agiles Fahransprechen
gewünscht ist, z. B. beim Fahren auf kurven-
reichen Straßen.
Wenn der Sportmodus gewählt ist, leuchtet
die Anzeige für den Sportmodus auf.
■Automatische Deaktivierung des Sport-
modus
Wenn der Motorschalter nach einer Fahrt im Sportmodus ausgeschaltet wird, wechselt der
Fahrmodus zum normalen Modus.
WARNUNG
• Das Fahrzeug ist stark geneigt.
• Die Temperatur ist extrem hoch oder
niedrig.
• Das Fahrzeug wird auf einer welligen
Fahrbahn, Gefällen, Schotterstraßen
oder in Bereichen mit hohem Gras gefahren.
• In der Nähe befindet sich eine
Ultraschallwellenquelle, wie z. B. die Hupe oder Sensoren eines anderen
Fahrzeugs, ein Motorradmotor oder die
Druckluftbremse eines großen Fahr- zeugs.
• Starker Regen oder Wasser trifft das
Fahrzeug.
• Bei Beginn der Unterstützungssteue-
rung kann der Winkel des Sensors
abweichen, selbst wenn sich in der Ziel- parklücke ein parkendes Fahrzeug
befindet. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen.
• Bringen Sie im Erkennungsbereich der Sensoren kein Zubehör an.
Fahrmodus-Wahlschalter*
Die Fahrmodi können passend zu
den Fahrbedingungen ausgewählt
werden.
Wählen eines Fahrmodus

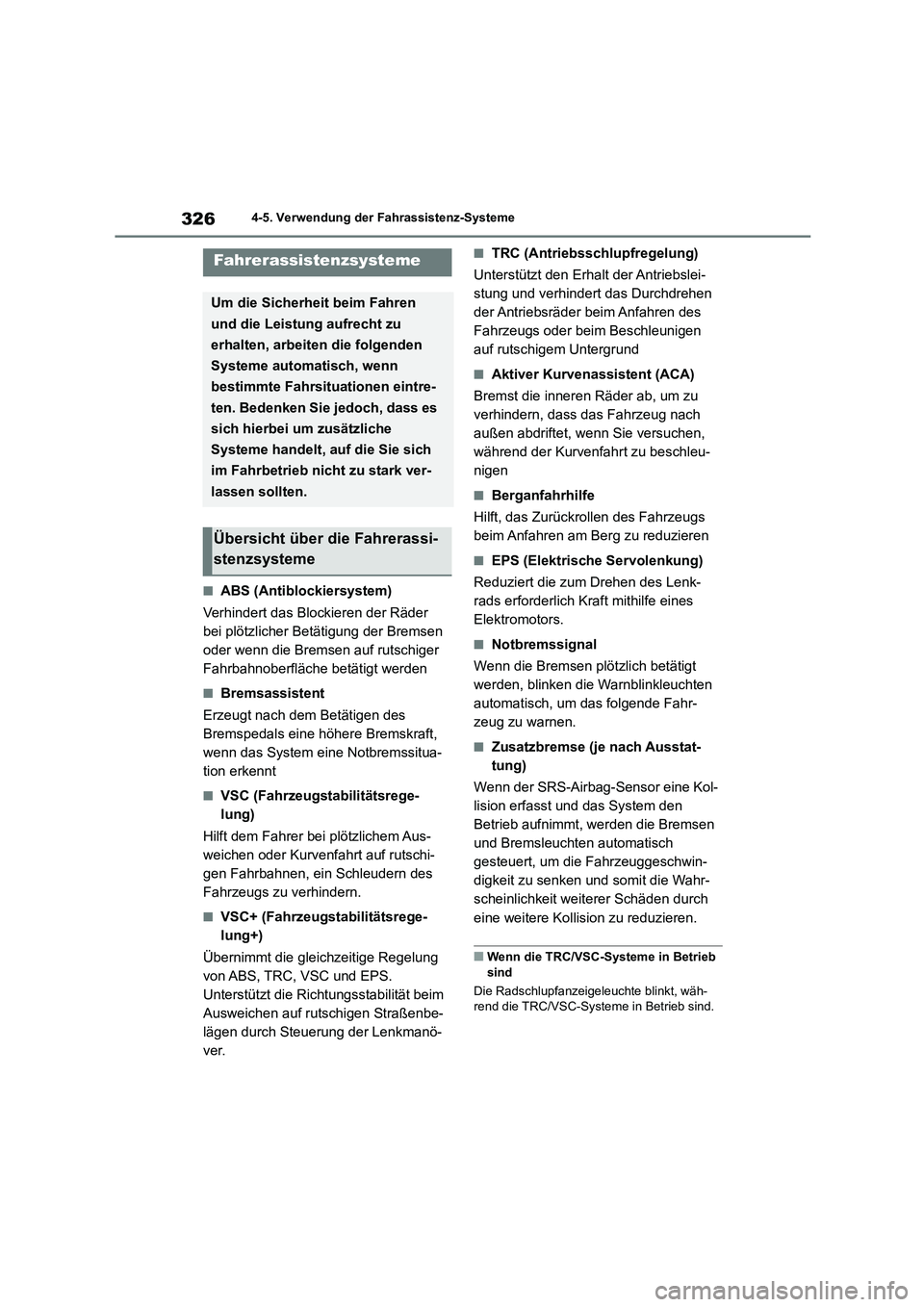

3264-5. Verwendung der Fahrassistenz-Systeme
■ABS (Antiblockiersystem)
Verhindert das Blockieren der Räder
bei plötzlicher Betätigung der Bremsen
oder wenn die Bremsen auf rutschiger
Fahrbahnoberfläche betätigt werden
■Bremsassistent
Erzeugt nach dem Betätigen des
Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssitua-
tion erkennt
■VSC (Fahrzeugstabilitätsrege-
lung)
Hilft dem Fahrer bei plötzlichem Aus-
weichen oder Kurvenfahrt auf rutschi-
gen Fahrbahnen, ein Schleudern des
Fahrzeugs zu verhindern.
■VSC+ (Fahrzeugstabilitätsrege-
lung+)
Übernimmt die gleichzeitige Regelung
von ABS, TRC, VSC und EPS.
Unterstützt die Richtungsstabilität beim
Ausweichen auf rutschigen Straßenbe-
lägen durch Steuerung der Lenkmanö-
ver.
■TRC (Antriebsschlupfregelung)
Unterstützt den Erhalt der Antriebslei-
stung und verhindert das Durchdrehen
der Antriebsräder beim Anfahren des
Fahrzeugs oder beim Beschleunigen
auf rutschigem Untergrund
■Aktiver Kurvenassistent (ACA)
Bremst die inneren Räder ab, um zu
verhindern, dass das Fahrzeug nach
außen abdriftet, wenn Sie versuchen,
während der Kurvenfahrt zu beschleu-
nigen
■Berganfahrhilfe
Hilft, das Zurückrollen des Fahrzeugs
beim Anfahren am Berg zu reduzieren
■EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenk-
rads erforderlich Kraft mithilfe eines
Elektromotors.
■Notbremssignal
Wenn die Bremsen plötzlich betätigt
werden, blinken die Warnblinkleuchten
automatisch, um das folgende Fahr-
zeug zu warnen.
■Zusatzbremse (je nach Ausstat-
tung)
Wenn der SRS-Airbag-Sensor eine Kol-
lision erfasst und das System den
Betrieb aufnimmt, werden die Bremsen
und Bremsleuchten automatisch
gesteuert, um die Fahrzeuggeschwin-
digkeit zu senken und somit die Wahr-
scheinlichkeit weiterer Schäden durch
eine weitere Kollision zu reduzieren.
■Wenn die TRC/VSC-Systeme in Betrieb
sind
Die Radschlupfanzeigeleuchte blinkt, wäh-
rend die TRC/VSC-Systeme in Betrieb sind.
Fahrerassistenzsysteme
Um die Sicherheit beim Fahren
und die Leistung aufrecht zu
erhalten, arbeiten die folgenden
Systeme automatisch, wenn
bestimmte Fahrsituationen eintre-
ten. Bedenken Sie jedoch, dass es
sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich
im Fahrbetrieb nicht zu stark ver-
lassen sollten.
Übersicht über die Fahrerassi-
stenzsysteme

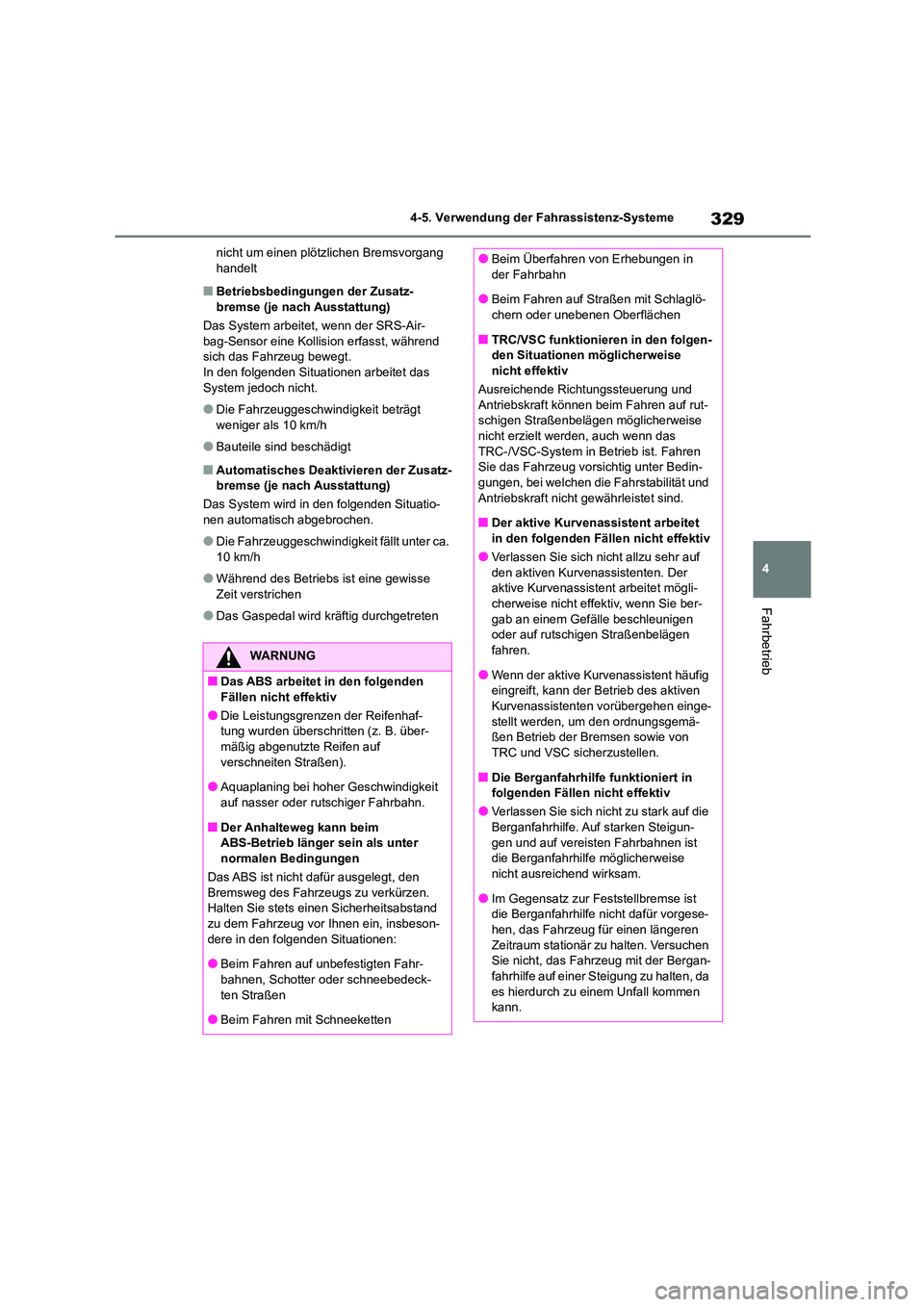

329
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
nicht um einen plöt zlichen Bremsvorgang handelt
■Betriebsbedingungen der Zusatz-
bremse (je nach Ausstattung)
Das System arbeitet, wenn der SRS-Air-
bag-Sensor eine Kollis ion erfasst, während sich das Fahrzeug bewegt.
In den folgenden Situationen arbeitet das
System jedoch nicht.
●Die Fahrzeuggeschwindigkeit beträgt
weniger als 10 km/h
●Bauteile sind beschädigt
■Automatisches Deaktivieren der Zusatz-
bremse (je nach Ausstattung)
Das System wird in den folgenden Situatio-
nen automatisch abgebrochen.
●Die Fahrzeuggeschwindigkeit fällt unter ca.
10 km/h
●Während des Betriebs ist eine gewisse
Zeit verstrichen
●Das Gaspedal wird kräftig durchgetreten
WARNUNG
■Das ABS arbeitet in den folgenden
Fällen nicht effektiv
●Die Leistungsgrenzen der Reifenhaf- tung wurden überschritten (z. B. über-
mäßig abgenutzte Reifen auf
verschneiten Straßen).
●Aquaplaning bei hoher Geschwindigkeit
auf nasser oder rutschiger Fahrbahn.
■Der Anhalteweg kann beim ABS-Betrieb länger sein als unter
normalen Bedingungen
Das ABS ist nicht dafür ausgelegt, den
Bremsweg des Fahrzeugs zu verkürzen. Halten Sie stets einen Sicherheitsabstand
zu dem Fahrzeug vor Ihnen ein, insbeson-
dere in den folgenden Situationen:
●Beim Fahren auf unbefestigten Fahr-
bahnen, Schotter oder schneebedeck-
ten Straßen
●Beim Fahren mit Schneeketten
●Beim Überfahren von Erhebungen in
der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglö- chern oder unebenen Oberflächen
■TRC/VSC funktionieren in den folgen-
den Situationen möglicherweise nicht effektiv
Ausreichende Richtungssteuerung und
Antriebskraft können beim Fahren auf rut-
schigen Straßenbelägen möglicherweise
nicht erzielt werden, auch wenn das TRC-/VSC-System in Betrieb ist. Fahren
Sie das Fahrzeug vorsichtig unter Bedin-
gungen, bei welchen die Fahrstabilität und Antriebskraft nicht gewährleistet sind.
■Der aktive Kurvenassistent arbeitet
in den folgenden Fällen nicht effektiv
●Verlassen Sie sich nicht allzu sehr auf den aktiven Kurvenassistenten. Der
aktive Kurvenassistent arbeitet mögli-
cherweise nicht effektiv, wenn Sie ber- gab an einem Gefälle beschleunigen
oder auf rutschigen Straßenbelägen
fahren.
●Wenn der aktive Kurvenassistent häufig
eingreift, kann der Be trieb des aktiven
Kurvenassistenten vorübergehen einge- stellt werden, um den ordnungsgemä-
ßen Betrieb der Bremsen sowie von
TRC und VSC sicherzustellen.
■Die Berganfahrhilfe funktioniert in
folgenden Fällen nicht effektiv
●Verlassen Sie sich ni cht zu stark auf die
Berganfahrhilfe. Auf starken Steigun- gen und auf vereisten Fahrbahnen ist
die Berganfahrhilfe möglicherweise
nicht ausreichend wirksam.
●Im Gegensatz zur Feststellbremse ist
die Berganfahrhilfe nicht dafür vorgese-
hen, das Fahrzeug für einen längeren Zeitraum stationär zu halten. Versuchen
Sie nicht, das Fahrzeug mit der Bergan-
fahrhilfe auf einer Steigung zu halten, da es hierdurch zu einem Unfall kommen
kann.

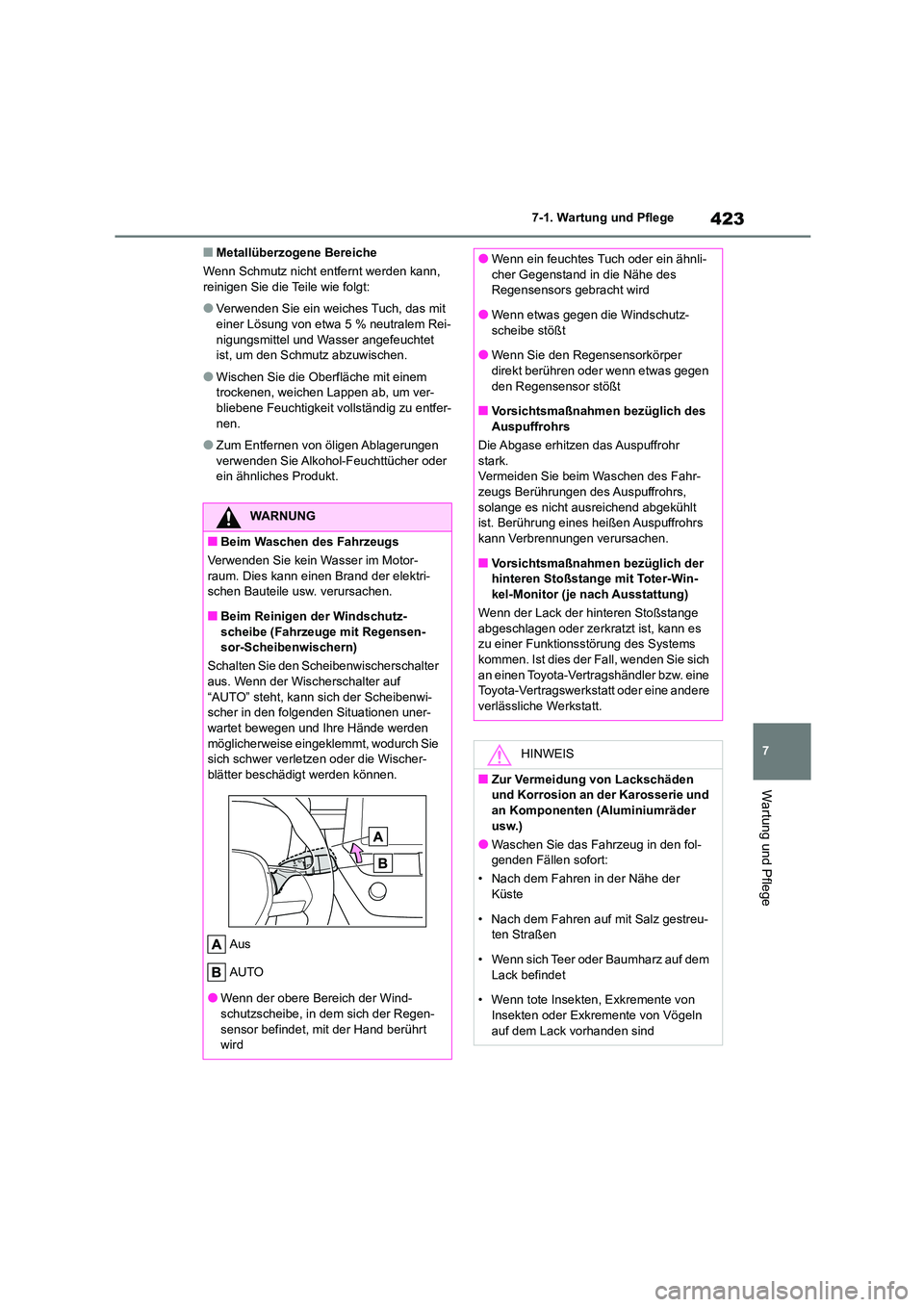

423
7
7-1. Wartung und Pflege
Wartung und Pflege
■Metallüberzogene Bereiche
Wenn Schmutz nicht entfernt werden kann, reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches Tuch, das mit einer Lösung von etwa 5 % neutralem Rei-
nigungsmittel und Wasser angefeuchtet
ist, um den Schmutz abzuwischen.
●Wischen Sie die Oberfläche mit einem
trockenen, weichen Lappen ab, um ver- bliebene Feuchtigkeit vollständig zu entfer-
nen.
●Zum Entfernen von öligen Ablagerungen verwenden Sie Alkohol-Feuchttücher oder
ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor- raum. Dies kann einen Brand der elektri-
schen Bauteile usw. verursachen.
■Beim Reinigen der Windschutz- scheibe (Fahrzeuge mit Regensen-
sor-Scheibenwischern)
Schalten Sie den Scheibenwischerschalter
aus. Wenn der Wischerschalter auf
“AUTO” steht, kann sich der Scheibenwi- scher in den folgenden Situationen uner-
wartet bewegen und Ihre Hände werden
möglicherweise eingeklemmt, wodurch Sie sich schwer verletzen oder die Wischer-
blätter beschädigt werden können.
Aus
AUTO
●Wenn der obere Bereich der Wind- schutzscheibe, in dem sich der Regen-
sensor befindet, mit der Hand berührt
wird
●Wenn ein feuchtes Tuch oder ein ähnli-
cher Gegenstand in die Nähe des
Regensensors gebracht wird
●Wenn etwas gegen die Windschutz-
scheibe stößt
●Wenn Sie den Regensensorkörper direkt berühren oder wenn etwas gegen
den Regensensor stößt
■Vorsichtsmaßnahmen bezüglich des
Auspuffrohrs
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahr-
zeugs Berührungen des Auspuffrohrs, solange es nicht ausreichend abgekühlt
ist. Berührung eines heißen Auspuffrohrs
kann Verbrennungen verursachen.
■Vorsichtsmaßnahmen bezüglich der
hinteren Stoßstange mit Toter-Win-
kel-Monitor (je nach Ausstattung)
Wenn der Lack der hinteren Stoßstange abgeschlagen oder zerk ratzt ist, kann es
zu einer Funktionsstörung des Systems
kommen. Ist dies der Fall, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und an Komponenten (Aluminiumräder
usw.)
●Waschen Sie das Fahrzeug in den fol-
genden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreu-
ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Exkremente von Vögeln
auf dem Lack vorhanden sind

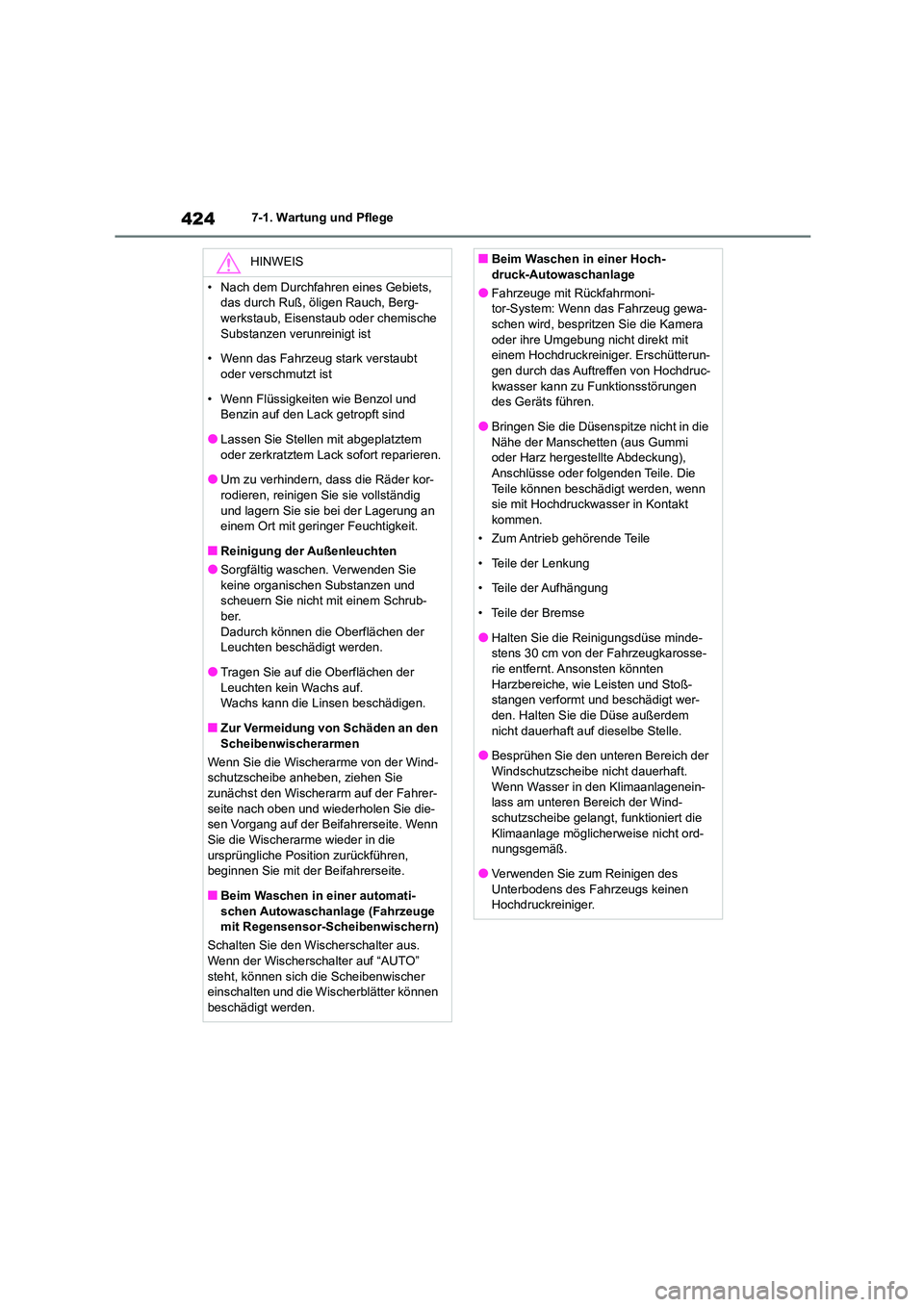

4247-1. Wartung und Pflege
HINWEIS
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf den Lack getropft sind
●Lassen Sie Stellen mit abgeplatztem oder zerkratztem Lack sofort reparieren.
●Um zu verhindern, dass die Räder kor-
rodieren, reinigen Sie sie vollständig und lagern Sie sie bei der Lagerung an
einem Ort mit geringer Feuchtigkeit.
■Reinigung der Außenleuchten
●Sorgfältig waschen. Verwenden Sie keine organischen Substanzen und
scheuern Sie nicht mit einem Schrub-
ber. Dadurch können die Oberflächen der
Leuchten beschädigt werden.
●Tragen Sie auf die Oberflächen der Leuchten kein Wachs auf.
Wachs kann die Linsen beschädigen.
■Zur Vermeidung von Schäden an den
Scheibenwischerarmen
Wenn Sie die Wischerarme von der Wind- schutzscheibe anheben, ziehen Sie
zunächst den Wischerarm auf der Fahrer-
seite nach oben und wiederholen Sie die- sen Vorgang auf der Beifahrerseite. Wenn
Sie die Wischerarme wieder in die
ursprüngliche Position zurückführen, beginnen Sie mit der Beifahrerseite.
■Beim Waschen in einer automati-
schen Autowaschanlage (Fahrzeuge mit Regensensor-Scheibenwischern)
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter auf “AUTO”
steht, können sich die Scheibenwischer einschalten und die Wischerblätter können
beschädigt werden.
■Beim Waschen in einer Hoch-
druck-Autowaschanlage
●Fahrzeuge mit Rückfahrmoni-
tor-System: Wenn das Fahrzeug gewa- schen wird, bespritzen Sie die Kamera
oder ihre Umgebung nicht direkt mit
einem Hochdruckreiniger. Erschütterun- gen durch das Auftreffen von Hochdruc-
kwasser kann zu Funktionsstörungen
des Geräts führen.
●Bringen Sie die Düsenspitze nicht in die Nähe der Manschetten (aus Gummi
oder Harz hergestellte Abdeckung),
Anschlüsse oder folgenden Teile. Die Teile können beschädigt werden, wenn
sie mit Hochdruckwasser in Kontakt
kommen.
• Zum Antrieb gehörende Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde-
stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten Harzbereiche, wie Leisten und Stoß-
stangen verformt und beschädigt wer-
den. Halten Sie die Düse außerdem nicht dauerhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft. Wenn Wasser in den Klimaanlagenein-
lass am unteren Bereich der Wind-
schutzscheibe gelang t, funktioniert die Klimaanlage möglicherweise nicht ord-
nungsgemäß.
●Verwenden Sie zum Reinigen des Unterbodens des Fahrzeugs keinen
Hochdruckreiniger.

487
8

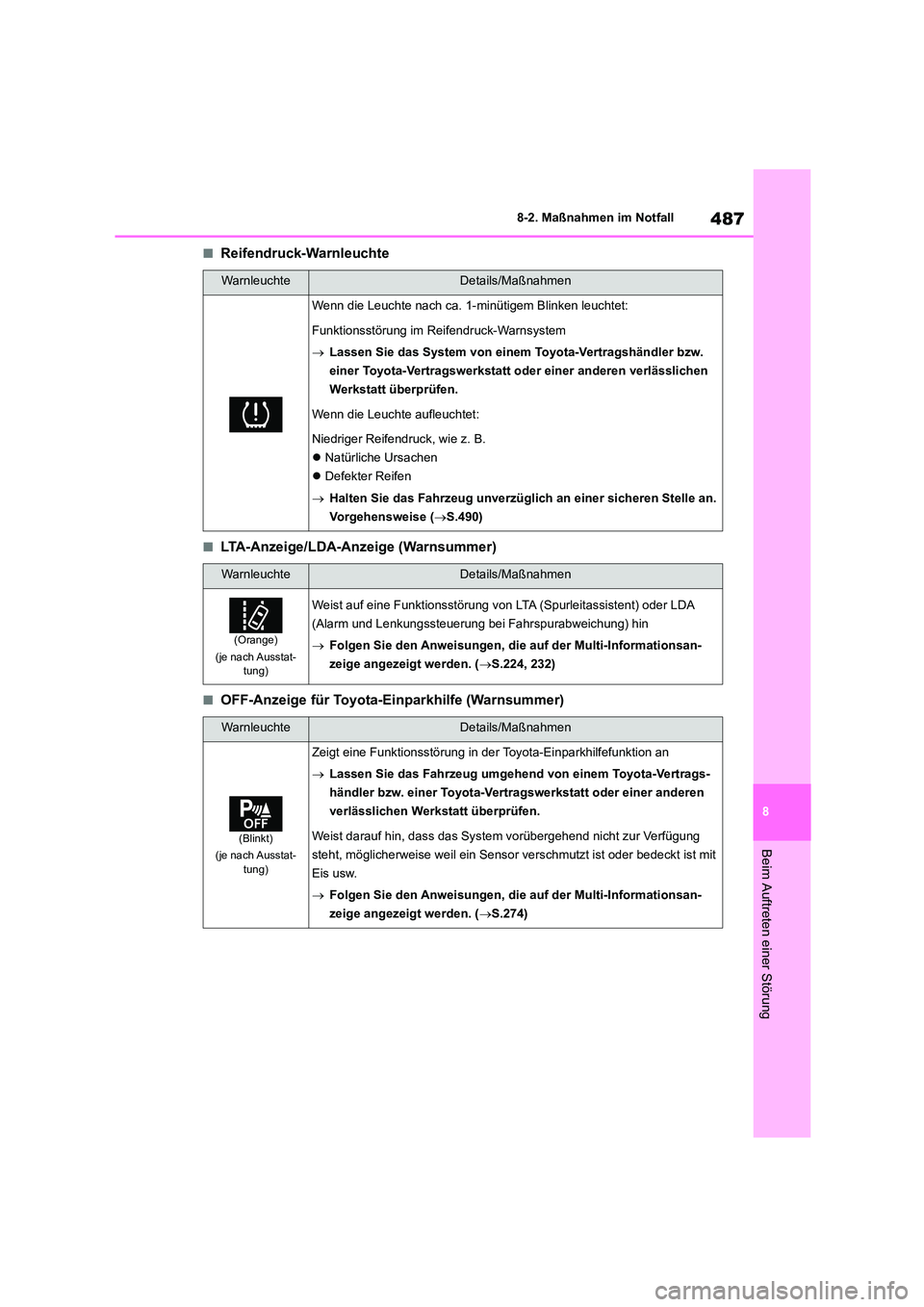

8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Reifendruck-Warnleuchte
■LTA-Anzeige/LDA-Anzeige (Warnsummer)
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
WarnleuchteDetails/Maßnahmen
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.490)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung v on LTA (Spurleitassistent) oder LDA
(Alarm und Lenkungssteuerung bei Fahrspurabweichung) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.224, 232)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.274)

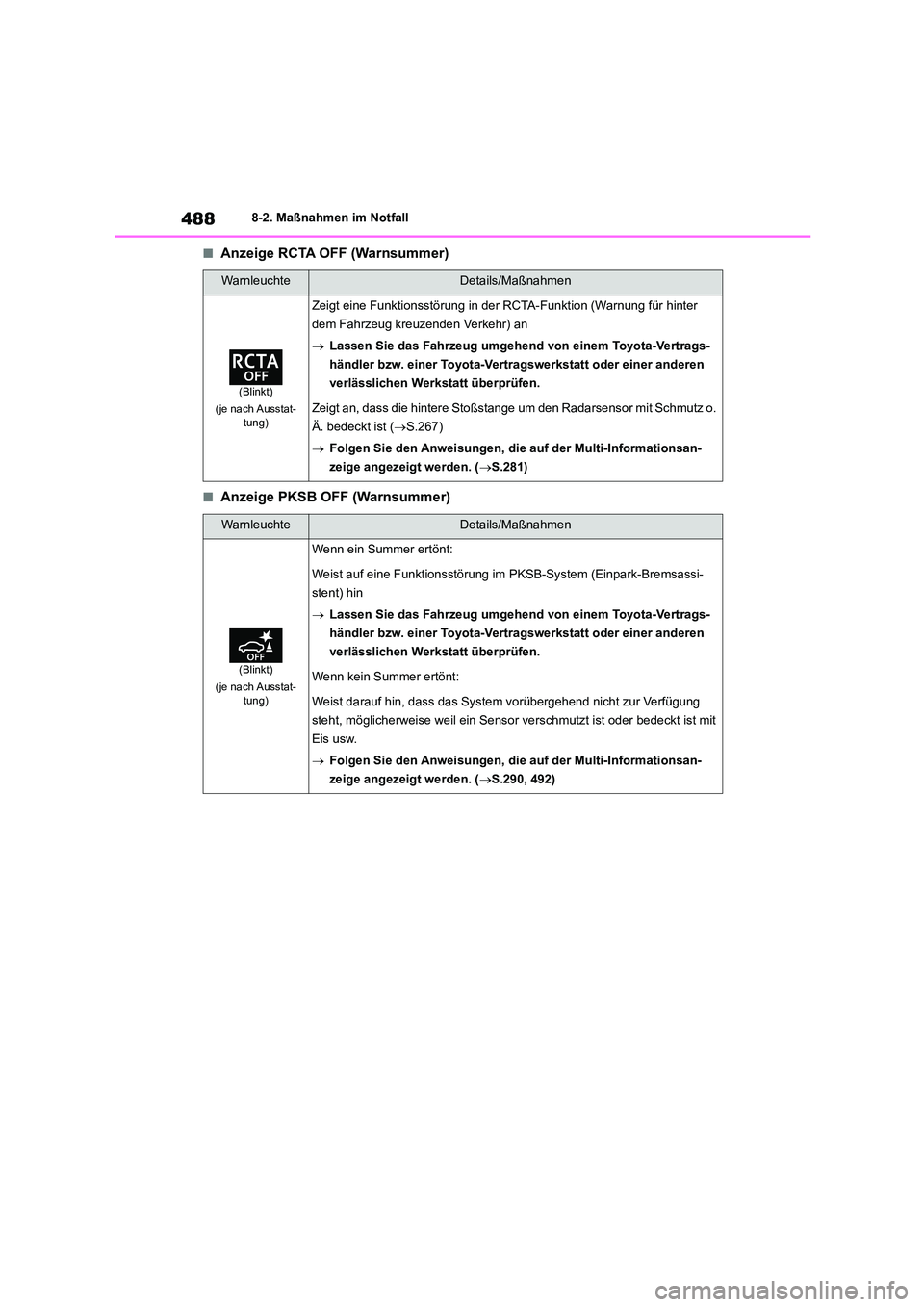

4888-2. Maßnahmen im Notfall
■Anzeige RCTA OFF (Warnsummer)
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.267)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.281)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.290, 492)

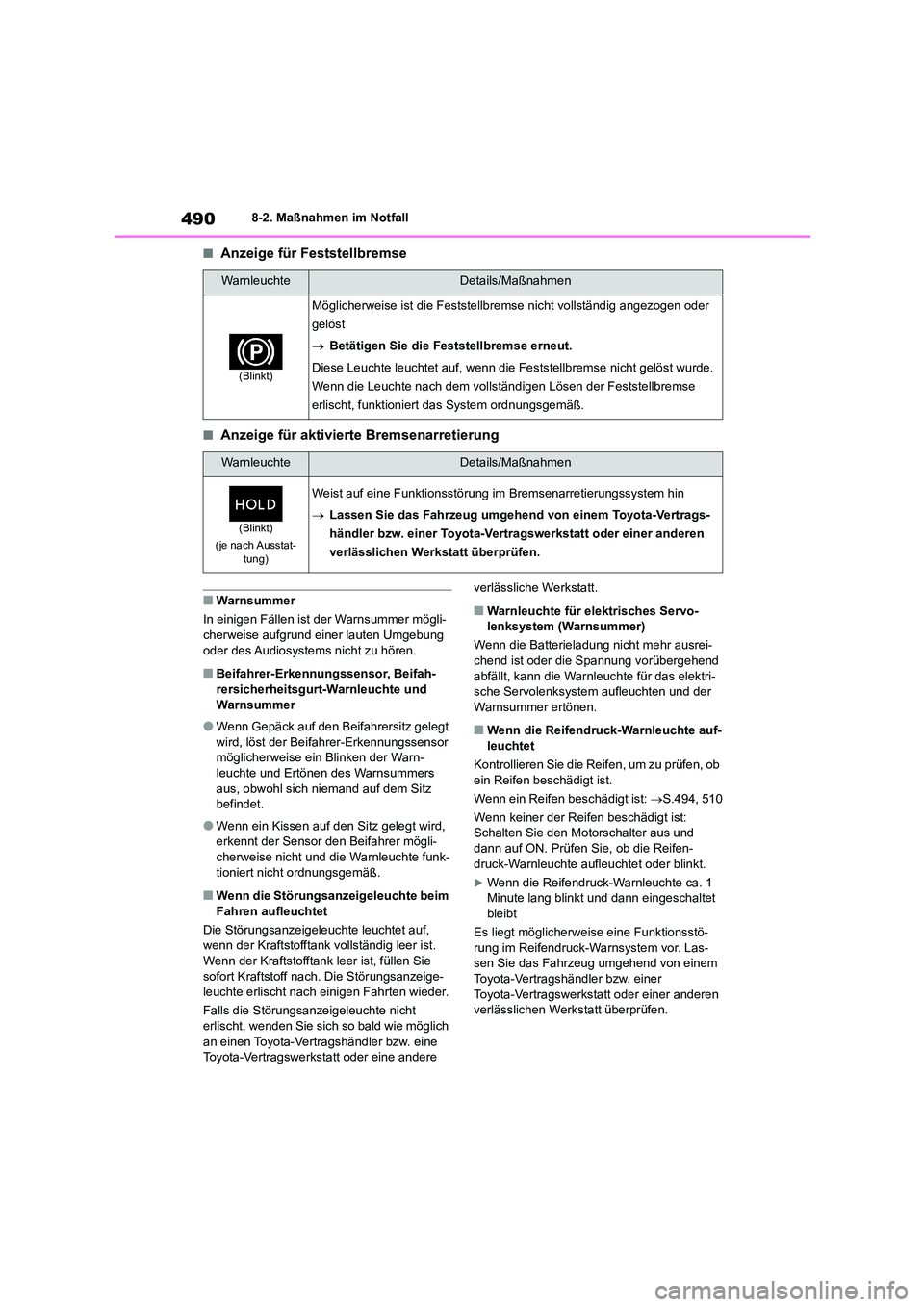

4908-2. Maßnahmen im Notfall
■Anzeige für Feststellbremse
■Anzeige für aktivierte Bremsenarretierung
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung
oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah- rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor
möglicherweise ein Blinken der Warn- leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz
befindet.
●Wenn ein Kissen auf den Sitz gelegt wird,
erkennt der Sensor den Beifahrer mögli- cherweise nicht und di e Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim
Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie
sofort Kraftstoff nach. Die Störungsanzeige- leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanz eigeleuchte nicht
erlischt, wenden Sie sich so bald wie möglich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Warnleuchte für elektrisches Servo- lenksystem (Warnsummer)
Wenn die Batterieladung nicht mehr ausrei-
chend ist oder die Spannung vorübergehend
abfällt, kann die Warnleuchte für das elektri- sche Servolenksystem aufleuchten und der
Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf-
leuchtet
Kontrollieren Sie die Reifen, um zu prüfen, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.494, 510
Wenn keiner der Reifen beschädigt ist:
Schalten Sie den Motorschalter aus und
dann auf ON. Prüfen Sie, ob die Reifen- druck-Warnleuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca. 1
Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherweise eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-
sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie die Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
