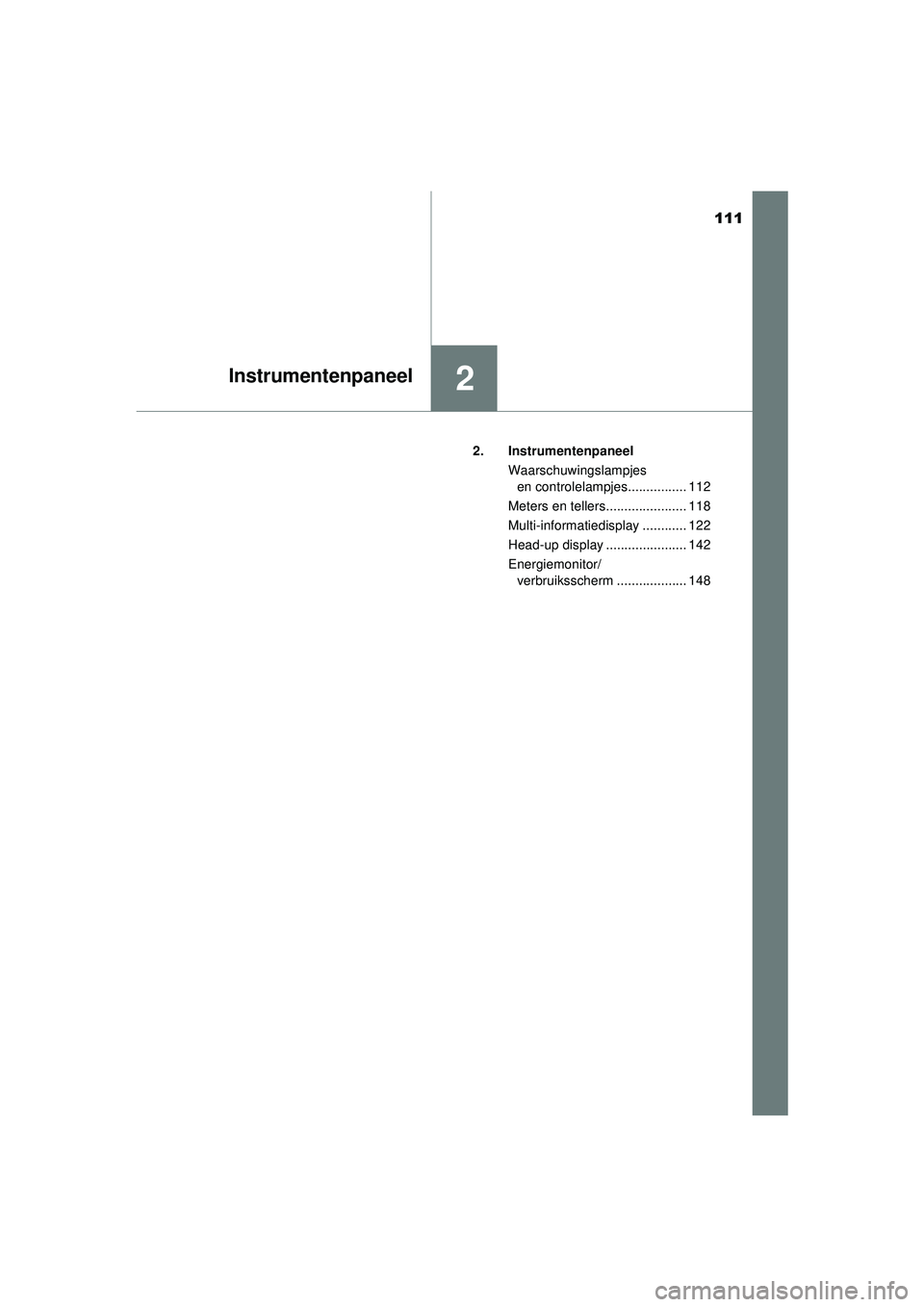

2022 TOYOTA CAMRY Instructieboekje (in Dutch)

111
2Instrumentenpaneel
CAMRY_HV_EE2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes................ 112
Meters en tellers...................... 118
Multi-informatiedisplay ............ 122
Head-up display ...................... 142
Energiemonitor/ verbruiksscherm ... ................ 148
CAMRY_HV_OM_Europe_OM33F05E.book Page 111 Wednesday, January 20, 2021 6:09 PM

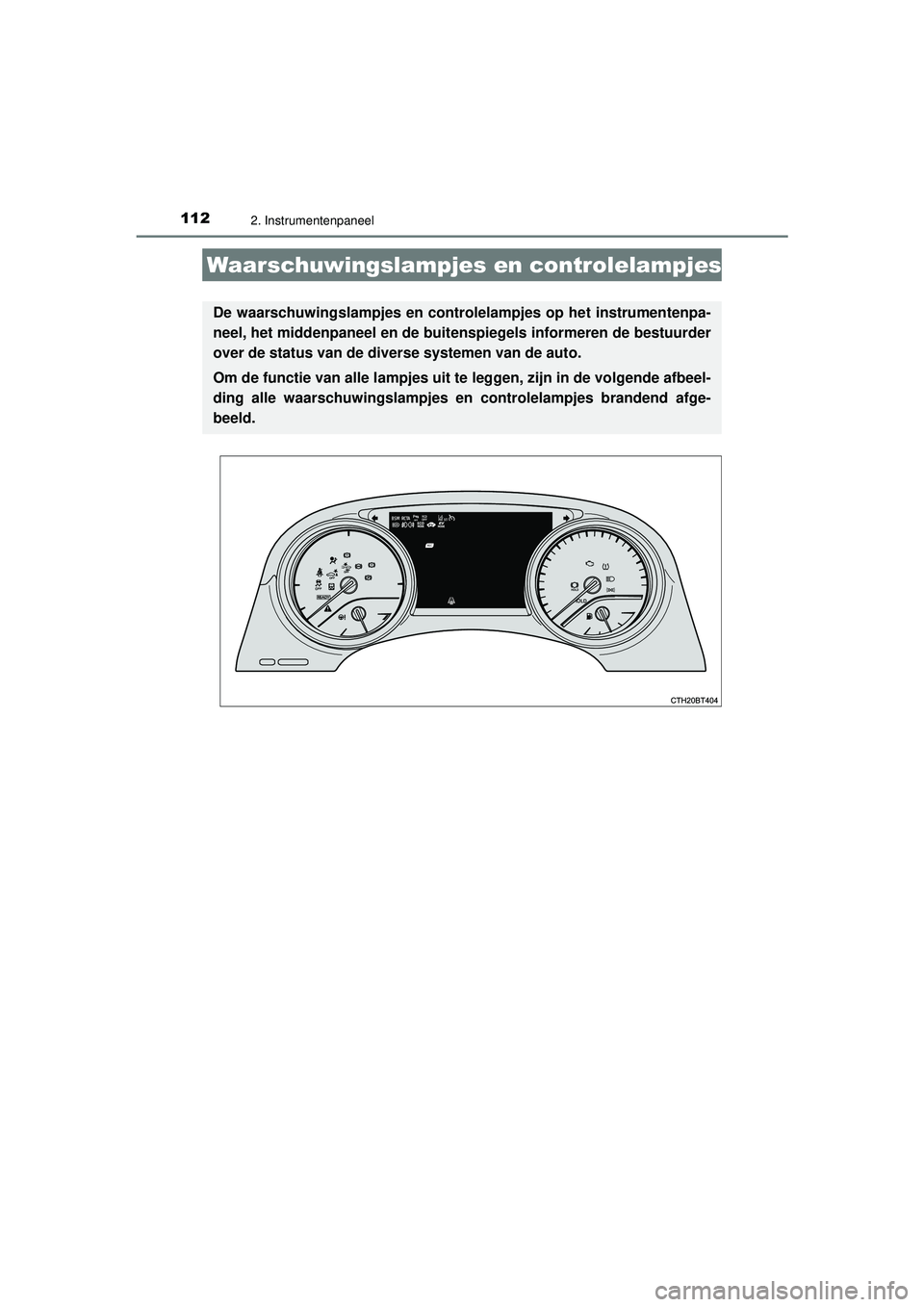

112
CAMRY_HV_EE
2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpa-
neel, het middenpaneel en de buitenspiegels informeren de bestuurder
over de status van de di verse systemen van de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeel-
ding alle waarschuwingslampjes en controlelampjes brandend afge-
beeld.
CAMRY_HV_OM_Europe_OM33F05E.book Page 112 Wednesday, January 20, 2021 6:09 PM

1132. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Waarschuwingslampjes informeren de bestuurder over storingen in de syste-
men van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem (Blz. 502)
*1
(Knippert
of brandt)
Waarschuwingslampje
PCS
( Blz. 504)
*1
(Geel)
Waarschuwingslampje
remsysteem ( Blz. 502)
*1
(indien
aanwezig)
Controlelampje PKSB OFF
( Blz. 504)
*1Motorcontrolelampje
(Blz. 502)
(Geel)
Controlelampje LTA
(Blz. 504)
*1Waarschuwingslampje
SRS
(Blz. 503)Controlelampje Toyota
Parking Assist-sensor OFF
(Blz. 505)
*1Waarschuwingslampje
ABS
(Blz. 503)
(indien
aanwezig)
Controlelampje RCD OFF
( Blz. 505)
*2Waarschuwingslampje
onjuiste bediening pedaal
(Blz. 503)*1Controlelampje Traction
Control ( Blz. 505)
Waarschuwingslampje
parkeerrem
( Blz. 503)
Waarschuwingslampje
laag brandstofniveau
(Blz. 505)
*1, 3Controlelampje Brake
Hold-systeem in werking
(Blz. 503)Controlelampje
bestuurders- en
voorpassagiersgordel
(Blz. 505)
*1
(Rood/
geel)
Waarschuwingslampje
elektrische stuurbekrachti-
ging
( Blz. 504)*4
(indien
aanwezig)
Controlelampjes
achterpassagiersgordels
( Blz. 506)
CAMRY_HV_OM_Europe_OM33F05E.book Page 113 Wednesday, January 20, 2021 6:09 PM

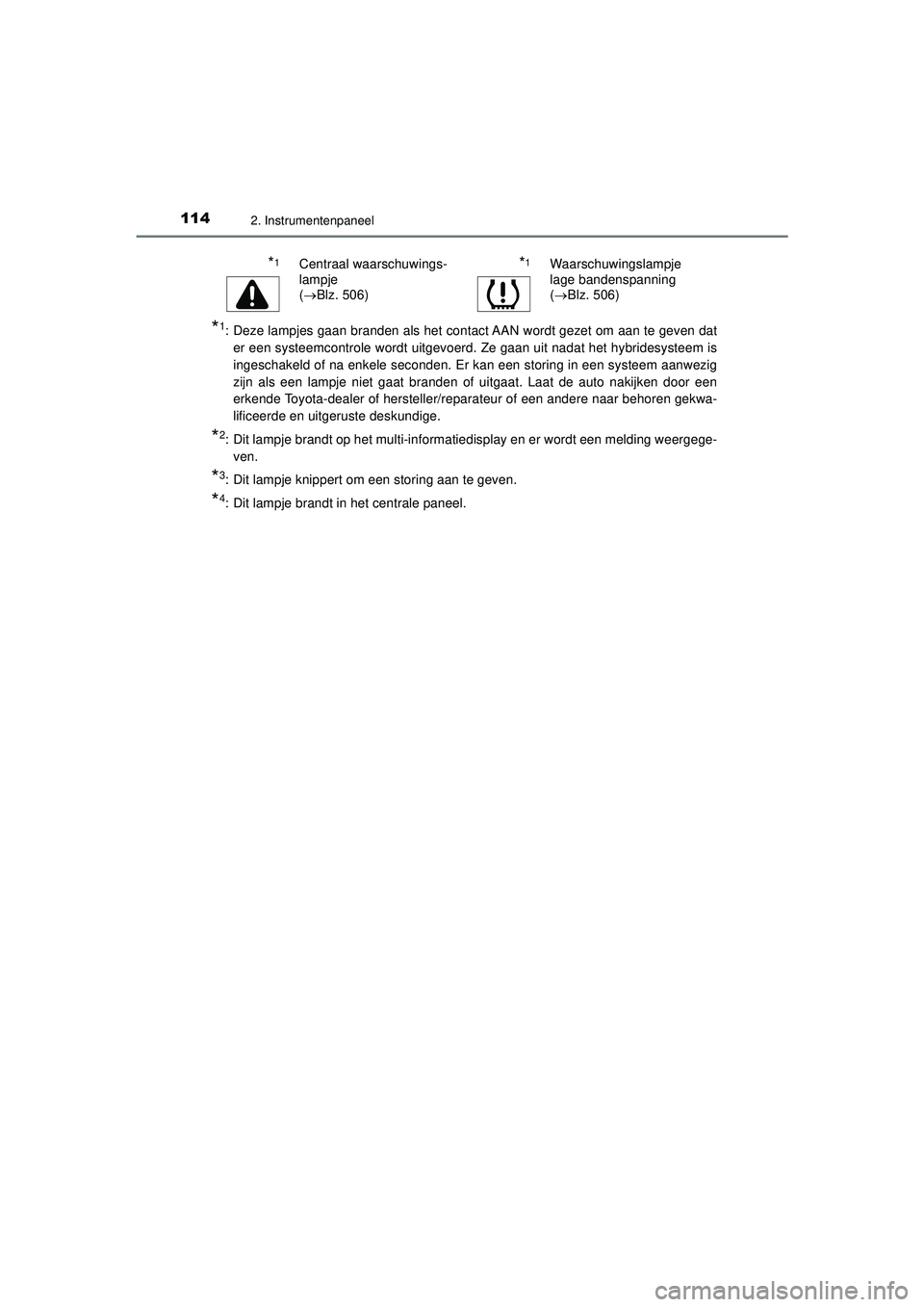

1142. Instrumentenpaneel
CAMRY_HV_EE
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergege- ven.
*3: Dit lampje knippert om een storing aan te geven.
*4: Dit lampje brandt in het centrale paneel.
*1Centraal waarschuwings-
lampje
( Blz. 506)*1Waarschuwingslampje
lage bandenspanning
(Blz. 506)
CAMRY_HV_OM_Europe_OM33F05E.book Page 114 Wednesday, January 20, 2021 6:09 PM

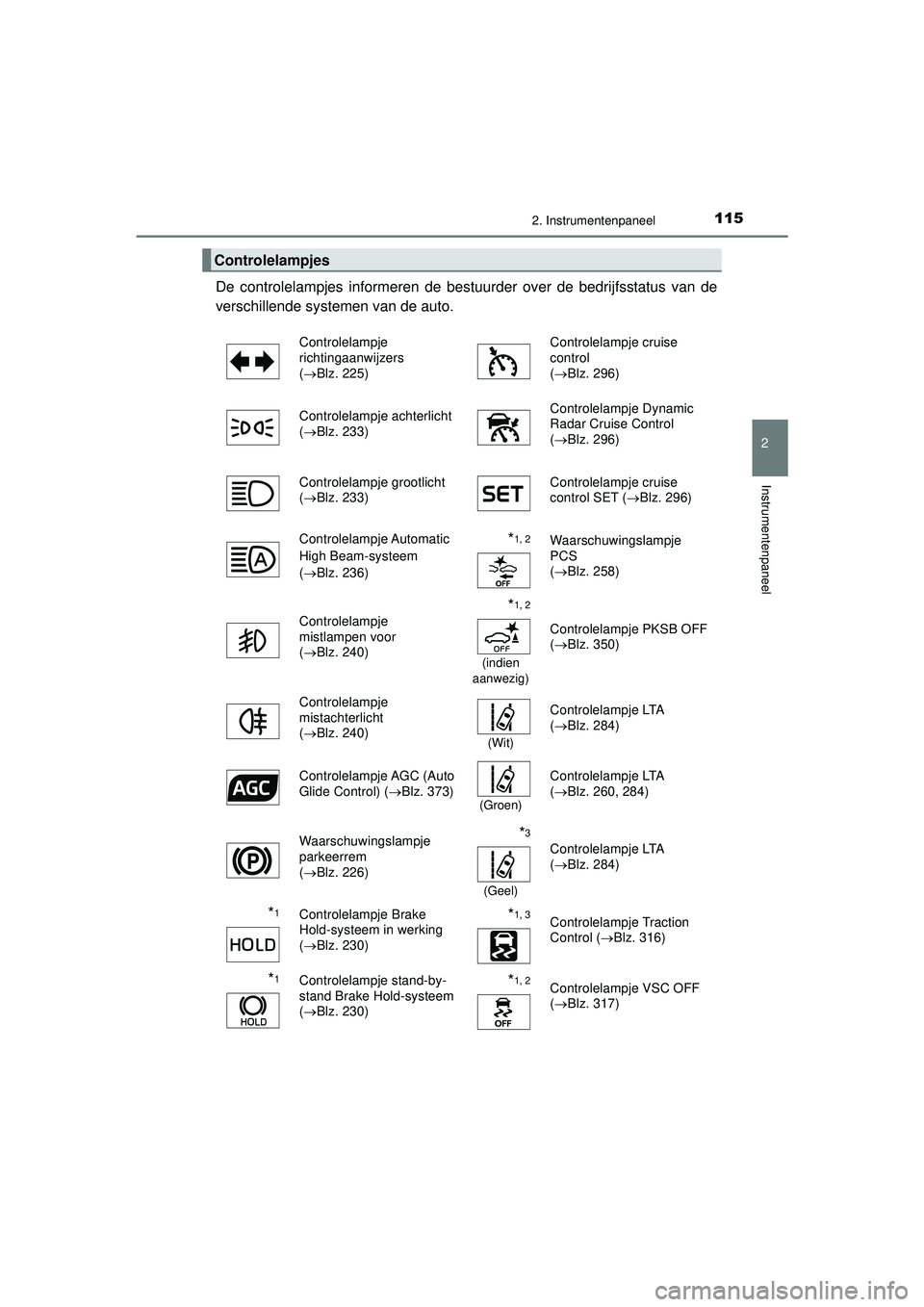

1152. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
De controlelampjes informeren de bestuurder over de bedrijfsstatus van de
verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(Blz. 225) Controlelampje cruise
control
(
Blz. 296)
Controlelampje achterlicht
( Blz. 233) Controlelampje Dynamic
Radar Cruise Control
(
Blz. 296)
Controlelampje grootlicht
( Blz. 233) Controlelampje cruise
control SET (
Blz. 296)
Controlelampje Automatic
High Beam-systeem
( Blz. 236)
*1, 2Waarschuwingslampje
PCS
(Blz. 258)
Controlelampje
mistlampen voor
( Blz. 240)
*1, 2
(indien
aanwezig)
Controlelampje PKSB OFF
( Blz. 350)
Controlelampje
mistachterlicht
( Blz. 240)
(Wit)
Controlelampje LTA
(Blz. 284)
Controlelampje AGC (Auto
Glide Control) ( Blz. 373)
(Groen)
Controlelampje LTA
( Blz. 260, 284)
Waarschuwingslampje
parkeerrem
(Blz. 226)*3
(Geel)
Controlelampje LTA
(Blz. 284)
*1Controlelampje Brake
Hold-systeem in werking
(Blz. 230)*1, 3Controlelampje Traction
Control ( Blz. 316)
*1Controlelampje stand-by-
stand Brake Hold-systeem
( Blz. 230)*1, 2Controlelampje VSC OFF
(Blz. 317)
CAMRY_HV_OM_Europe_OM33F05E.book Page 115 Wednesday, January 20, 2021 6:09 PM

1162. Instrumentenpaneel
CAMRY_HV_EE
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Dit lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knipperen en blijft daarna branden.
(indien
aanwezig)
Controlelampje BSM
( Blz. 322) Controlelampje SPORT
(
Blz. 372)
(indien
aanwezig)
Controlelampje RCTA
( Blz. 339) Controlelampje
ECO MODE
(
Blz. 372)
*6, 7
(indien
aanwezig)
BSM-indicatoren
(Blind Spot Monitor) in de
buitenspiegels
( Blz. 322) Controlelampje READY
(
Blz. 210)
*1, 4
(indien
aanwezig)
Controlelampje
PASSENGER AIRBAG
( Blz. 55) EV-controlelampje
(
Blz. 98)
*4Controlelampje
antidiefstalsysteem
(Blz. 107, 108) Controlelampje EV MODE
(
Blz. 216)
Controlelampje Toyota
Parking Assist-sensor OFF
(Blz. 329)*5Controlelampje
lage buitentemperatuur
(Blz. 118)
(indien
aanwezig)
Controlelampje RCD OFF
( Blz. 345)
CAMRY_HV_OM_Europe_OM33F05E.book Page 116 Wednesday, January 20, 2021 6:09 PM

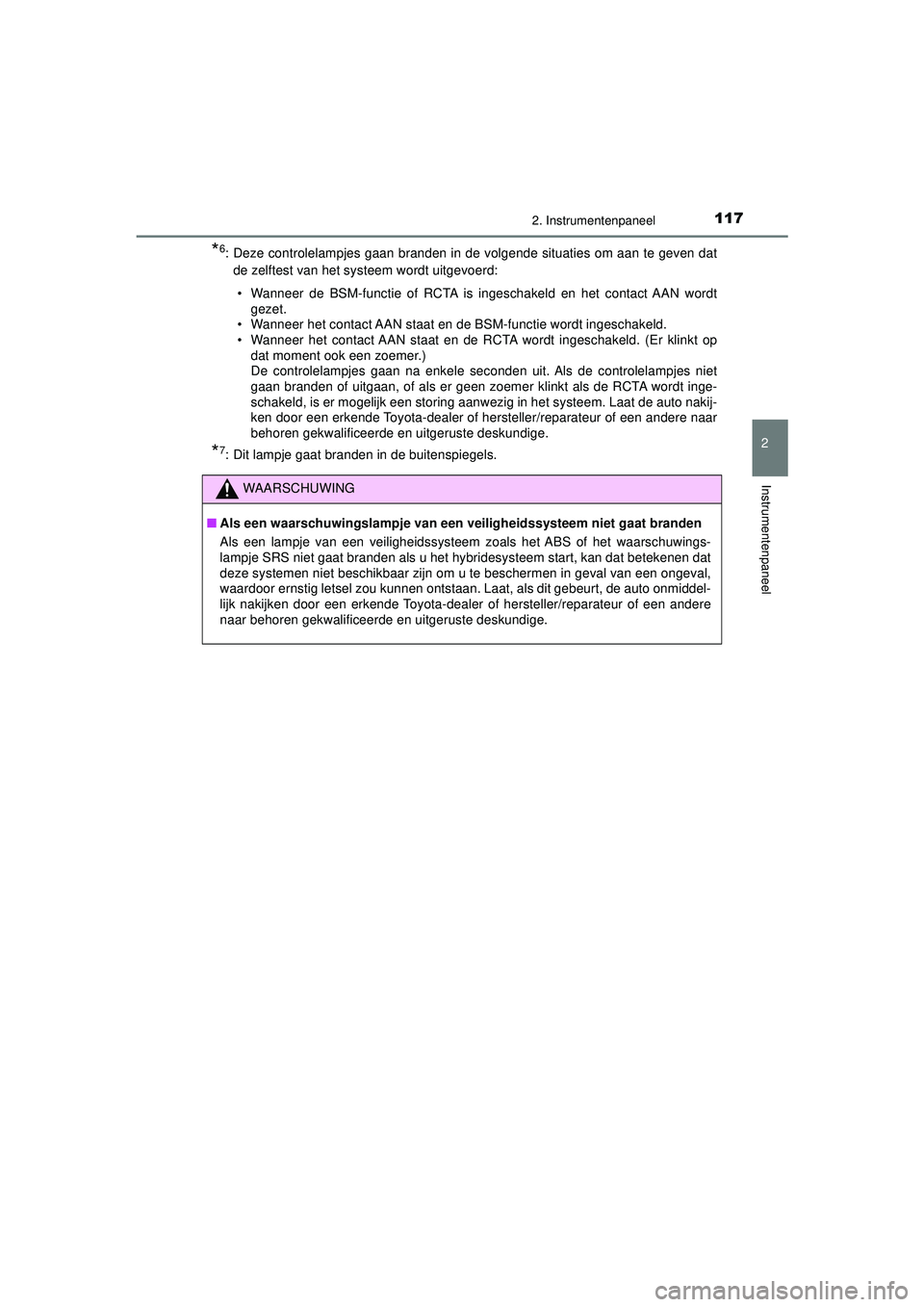

1172. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
*6: Deze controlelampjes gaan branden in de volgende situaties om aan te geven datde zelftest van het systeem wordt uitgevoerd:
• Wanneer de BSM-functie of RCTA is ingeschakeld en het contact AAN wordt gezet.
• Wanneer het contact AAN staat en de BSM-functie wordt ingeschakeld.
• Wanneer het contact AAN staat en de RCTA wordt ingeschakeld. (Er klinkt op dat moment ook een zoemer.)
De controlelampjes gaan na enkele seconden uit. Als de controlelampjes niet
gaan branden of uitgaan, of als er geen zoemer klinkt als de RCTA wordt inge-
schakeld, is er mogelijk een storing aanwezig in het systeem. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*7: Dit lampje gaat branden in de buitenspiegels.
WAARSCHUWING
■Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwings-
lampje SRS niet gaat branden als u het hy bridesysteem start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ontstaan. Laat, als dit gebeurt, de auto onmiddel-
lijk nakijken door een erkende Toyota-deale r of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33F05E.book Page 117 Wednesday, January 20, 2021 6:09 PM

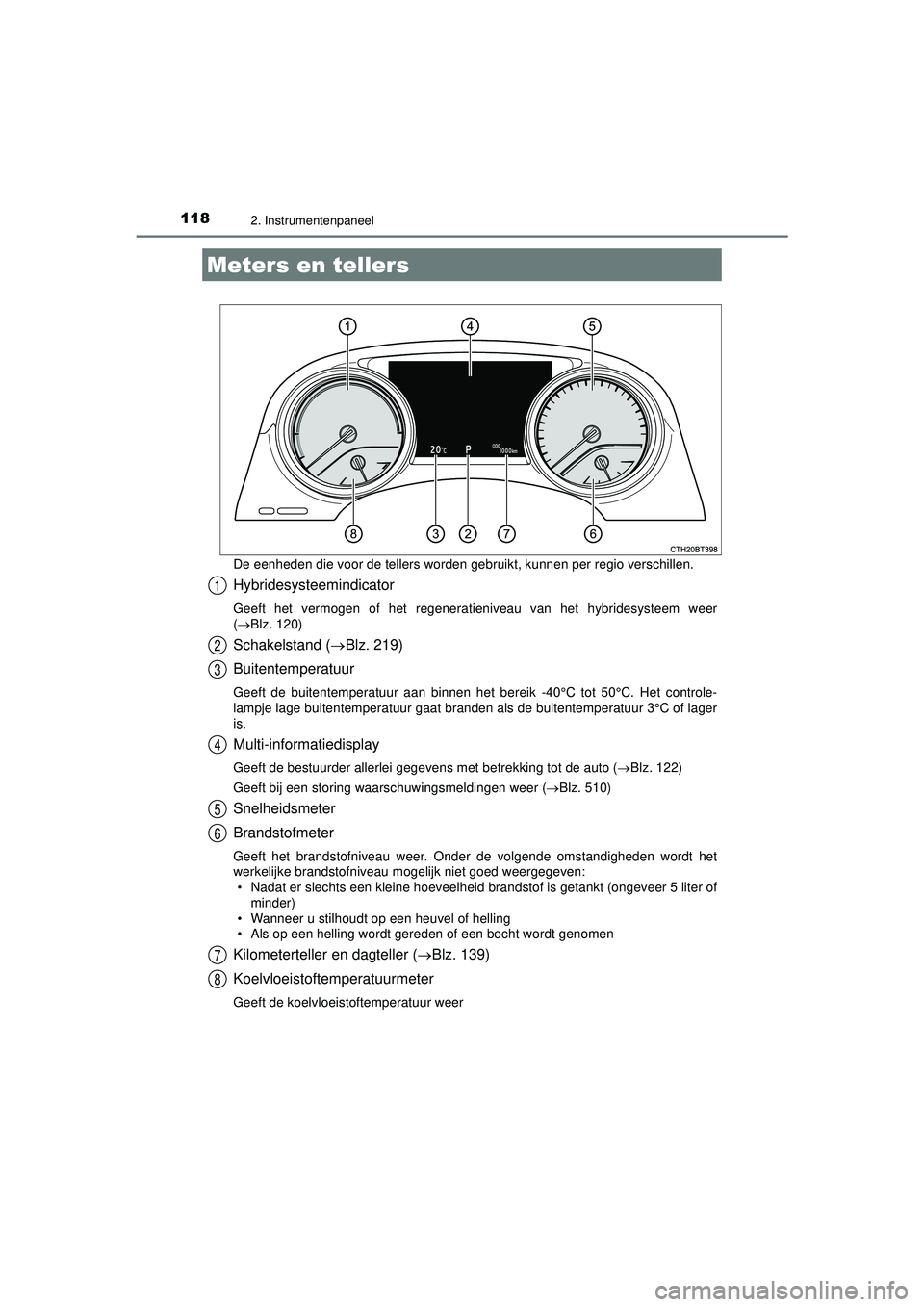

1182. Instrumentenpaneel
CAMRY_HV_EEDe eenheden die voor de tellers worden
gebruikt, kunnen per regio verschillen.
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem weer
( Blz. 120)
Schakelstand ( Blz. 219)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het controle-
lampje lage buitentemperatuur gaat branden als de buitentemperatuur 3°C of lager
is.
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto ( Blz. 122)
Geeft bij een storing waarschuwingsmeldingen weer ( Blz. 510)
Snelheidsmeter
Brandstofmeter
Geeft het brandstofniveau weer. Onder de volgende omstandigheden wordt het
werkelijke brandstofniveau mogelijk niet goed weergegeven:
• Nadat er slechts een kleine hoeveelheid brandstof is getankt (ongeveer 5 liter of minder)
• Wanneer u stilhoudt op een heuvel of helling
• Als op een helling wordt gereden of een bocht wordt genomen
Kilometerteller en dagteller ( Blz. 139)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers
1
2
3
4
5
6
7
8
CAMRY_HV_OM_Europe_OM33F05E.book Page 118 Wednesday, January 20, 2021 6:09 PM
