1Fortsätt framåt med bilen parallell med
trottoarkanten eller vägen och stanna så
att mittpunkten på den avsedda
parkeringsplatsen verkar vara nästan
vinkelrät mot bilen. Tryck sedan en gång
på knappen S-IPA för att välja läget för
assisterad fickparkering.
2Kör rakt fram parallellt med vägen eller
trottoarkanten så att parkeringsutrymmet
känns av.
3En ljudsignal hörs och en display visas
som information när bilen kommer till ett
läge där assistansen kan användas för
börja backa, och därefter, när växelläget
ändras enligt vägledningen i systemet,
börjar den automatiska rattvridningen.
Om parkeringsutrymmet som känns
av är trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet)
är smal, eller om det finns hinder
framför bilen kan ingen vägledning
lämnas.
4Parkeringen är avslutad
Detta avslutar parkeringsassistansen.
Beroende på parkeringsplatsens skick
upprepas vägledningen till
startpunkterna för att köra framåt
och backa, så väl som den
automatiska rattvridningen, varje
gång flera rattvridningar behövs från
steg 3 från det att bilen börjar backas
tills parkeringen är avslutad.Parkering
1. Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät
vinkel till bilen. Tryck sedan på
knappen S-IPA en gång och
kontrollera att displayen på
informationsskärmen växlar till
”Fickparkering”.
• Läget växlar för varje gång du
trycker på knappen S-IPA.
(→Sid. 309)
• Att trycka på knappen S-IPA får inte
skärmen att växla till ”Parallel
Parking” om bilens hastighet är cirka
30 km/tim eller högre.
4.5 Använda förarstödssystemen
312

2. Kör rakt fram parallellt med vägen
(eller kantstenen) och håll ett avstånd
på cirka 1 m från parkerade fordon.
• Kör långsamt framåt.
• Systemet börjar söka efter ett
utrymme för parkering.
• När du letar efter en parkeringsplats
kan blinkerspaken (→sid. 203)
användas till att välja ett
parkeringsutrymme på vänster eller
höger sida.
• Tryck på knappen S-IPA en gång för
att stänga av funktionen. Skärmen
ändras när ett parkeringsutrymme
känns av.
3. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
4. När växelläget ändras till R hörs en
hög ljudsignal varefter assistansen
börjar.
• När den automatiska rattvridningen
börjar visas displayen för den
automatiska rattvridningen och
indikatorn för assistansnivån (→
sid. 310) på displayytan.
• Tryck på knappen S-IPA för att
stänga av assistansen.
5. Sätt dig i normal ställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen, se till
att det inte finns något hinder iparkeringsutrymmet och backa
långsamt medan du justerar farten
med bromspedalen.
• Om du backar för snabbt hörs en
skarp ljudsignal och assistansen
stängs av. (→Sid. 310)
• Om bilen inte kan köras in i
parkeringsutrymmet vid första
försöket så att manövrering med
flera rattvridningar behövs, ska du
fortsätta till steg
6.
Fortsätt till steg
12om flera
rattvridningar inte behövs.
6. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
7. För växelspaken till D, S
(M20A-FXS-motor) eller B (2ZR-FXE
-motor).
8. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
9. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
10. Ändra växelläget till R.
11. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
4.5 Använda förarstödssystemen
313
4
Körning

Beroende på parkeringsutrymmet kan
steg till behöva upprepas.
12. När bilen är så gott som inne på det
avsedda parkeringsutrymmet, hörs en
hög ljudsignal och stoppdisplayen på
displayen visar att du ska stanna bilen.
Därmed avslutas assistansläget för
fickparkering.
• När du har stannat kan du själv
manövrera bilen för att komma till
önskad parkeringsplats.
• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.
Förutsättningar för assistansläge för
fickparkering
• För att kunna använda assistansläget
för fickparkering ska du köra långsamt
(med en hastighet som gör att du kan
stanna bilen snabbt), parallellt med
vägen (eller trottoarkanten) medan du
håller att avstånd på cirka 1 meter till
andra parkerade bilar.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa
parkeringsutrymmet. Avkänning blir
därför inte möjlig (→sid. 328) och
vägledning kan inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan fickparkering med
assistans inte genomföras.
• Om det inte går att känna av
omgivningen kring
parkeringsutrymmet kan
fickparkering i assisterat läge inte
genomföras.
• Vägledningen fortsätter tills bilens
hastighet motsvarar eller överskrider
cirka 30 km/tim, eller funktionen
stängs av med knappen S-IPA.Inställning för tryckning på knappen
S-IPA
I följande fall kan det assisterade läget
fungera under stegen som tagits för att
parkera i assisterat läge för
fickparkering. I dessa fall ska du följa
parkeringsanvisningarna enligt
informationen på
informationsdisplayen.
• I steg
1trycks knappen S-IPA in när
du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen
S-IPA medan bilen är i rörelse kan du
välja ”Parallel Parking” och fortsätta
direkt till steg
1om bilen inte har
stannats i steg
2.
• Bilen flyttas till läget i steg
3utan
att knappen S-IPA har tryckts in.
Sedan trycksd knappen S-IPA när
växelläget har ändrats till R.
OBSERVERA
• Om det finns sänkor eller gupp i
vägytan kan det avsedda
parkeringsutrymmet inte ställas in.
Därför kan bilen bli parkerad i vinkel
eller parkeringen kan avvika från
parkeringsutrymmet. I dessa fall kan
du inte använda läget för assisterad
fickparkering.
4.5 Använda förarstödssystemen
314

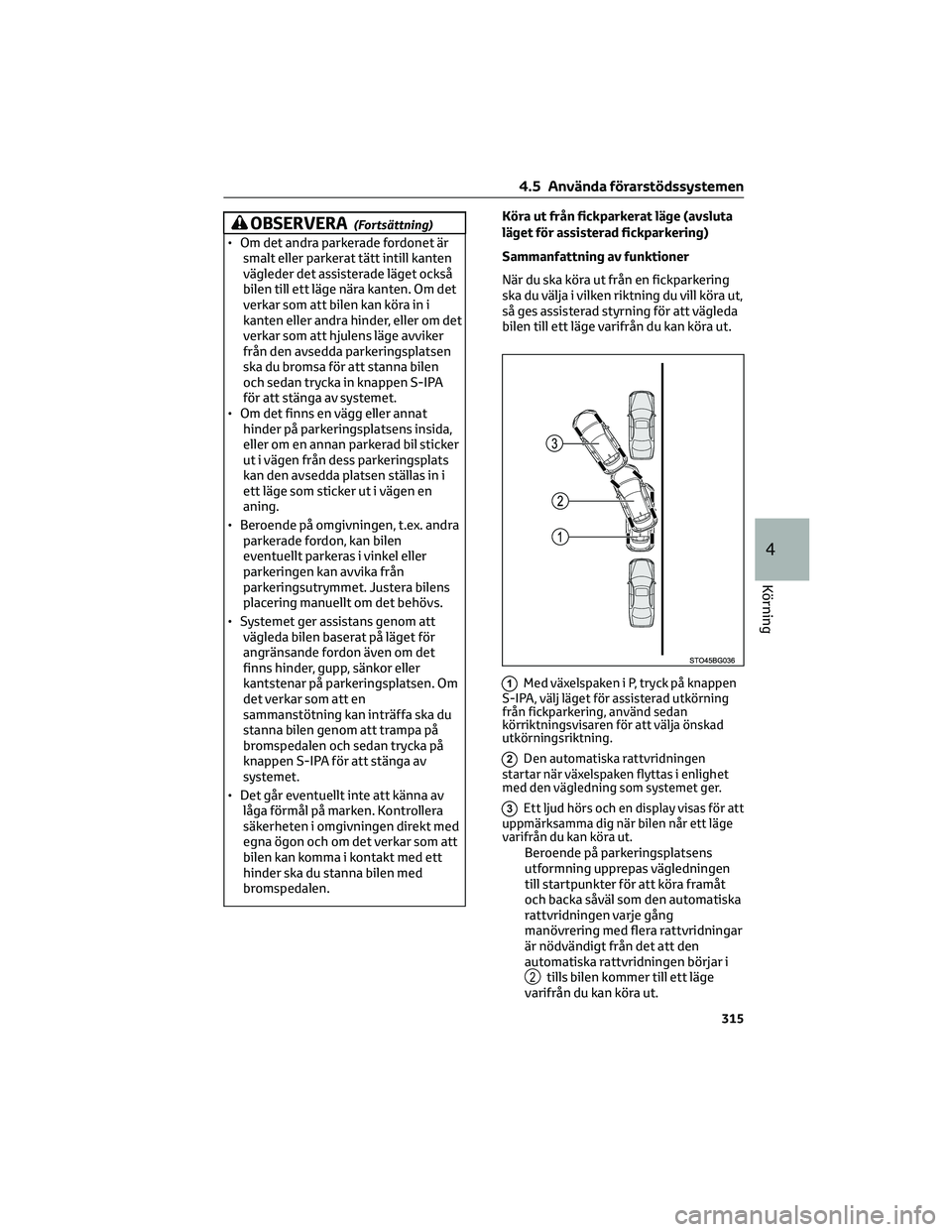

OBSERVERA(Fortsättning)
• Om det andra parkerade fordonet är
smalt eller parkerat tätt intill kanten
vägleder det assisterade läget också
bilen till ett läge nära kanten. Om det
verkar som att bilen kan köra in i
kanten eller andra hinder, eller om det
verkar som att hjulens läge avviker
från den avsedda parkeringsplatsen
ska du bromsa för att stanna bilen
och sedan trycka in knappen S-IPA
för att stänga av systemet.
• Om det finns en vägg eller annat
hinder på parkeringsplatsens insida,
eller om en annan parkerad bil sticker
ut i vägen från dess parkeringsplats
kan den avsedda platsen ställas in i
ett läge som sticker ut i vägen en
aning.
• Beroende på omgivningen, t.ex. andra
parkerade fordon, kan bilen
eventuellt parkeras i vinkel eller
parkeringen kan avvika från
parkeringsutrymmet. Justera bilens
placering manuellt om det behövs.
• Systemet ger assistans genom att
vägleda bilen baserat på läget för
angränsande fordon även om det
finns hinder, gupp, sänkor eller
kantstenar på parkeringsplatsen. Om
det verkar som att en
sammanstötning kan inträffa ska du
stanna bilen genom att trampa på
bromspedalen och sedan trycka på
knappen S-IPA för att stänga av
systemet.
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.Köra ut från fickparkerat läge (avsluta
läget för assisterad fickparkering)
Sammanfattning av funktioner
När du ska köra ut från en fickparkering
ska du välja i vilken riktning du vill köra ut,
så ges assisterad styrning för att vägleda
bilen till ett läge varifrån du kan köra ut.
1Med växelspaken i P, tryck på knappen
S-IPA, välj läget för assisterad utkörning
från fickparkering, använd sedan
körriktningsvisaren för att välja önskad
utkörningsriktning.
2Den automatiska rattvridningen
startar när växelspaken flyttas i enlighet
med den vägledning som systemet ger.
3Ett ljud hörs och en display visas för att
uppmärksamma dig när bilen når ett läge
varifrån du kan köra ut.
Beroende på parkeringsplatsens
utformning upprepas vägledningen
till startpunkter för att köra framåt
och backa såväl som den automatiska
rattvridningen varje gång
manövrering med flera rattvridningar
är nödvändigt från det att den
automatiska rattvridningen börjar i
2tills bilen kommer till ett läge
varifrån du kan köra ut.
4.5 Använda förarstödssystemen
315
4
Körning

Använda läget för assisterad utkörning
från fickparkering
1. I växelläge P, tryck på knappen S-IPA
och kontrollera att displayen på
informationsdisplayen växlar till
”Lämna fickparkering”.
2. Använd blinkersspaken (→sid. 203)
för att välja om du vill köra ut åt
vänster eller höger.
Om det finns hinder i riktningen som
bilen ska köra ut i bedömer systemet
att det inte är möjligt att köra ut,
varefter assistansen stängs av.
3. Om växelspaken ändras till R (eller D)
enligt anvisningsdisplayen på
skärmen (→sid. 310), hörs en hög
ljudsignal varefter assistansen börjar.
Steg
4och framåt gäller tillfällen
när anvisningsdisplayen visar ”Backa”
när körriktningsvisaren har tryckts till
en riktning för utkörning.
• När den automatiska rattvridningen
börjar visas displayen för den
automatiska rattvridningen och
indikatorn för assistansnivån (→
sid. 310) på displayens yta.• Tryck på knappen S-IPA för att
stänga av assistansen.
4. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
• Om du backar för snabbt hörs en
skarp ljudsignal och assistansen
stängs av. (→Sid. 310)
5. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
6. För växelspaken till D, S
(M20A-FXS-motor) eller B
(2ZR-FXE-motor).
7. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
• Om utkörning inte kan genomföras
vid första försöket och flera
rattvridningar måste göras, fortsätt
till steg8.
• Fortsätt till steg
14om flera
rattvridningar inte behövs.
4.5 Använda förarstödssystemen
316

8. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
9. Ändra växelläget till R.
10. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
Beroende på parkeringsutrymmet kan
steg till behöva upprepas.
11. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
12. För växelspaken till D, S
(M20A-FXS-motor) eller B
(2ZR-FXE-motor).
13. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.14. Om bilen har nästan kommit till
utkörningspunkten hörs en hög
ljudsignal och assistansen upphör.
Från det läget ska du fatta tag i ratten
och köra framåt.
Läge för assisterad utkörning från
fickparkering
• Om föraren, under assistans, bedömer
att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör
assistansen i det läget.
• Assistansen kan inte användas om
inga bilar är parkerade framför dig,
eller om utrymmet mellan din bils
front och framförvarande parkerat
fordon är för stort.
• När du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.
När du använder läget för assisterad
utkörning från fickparkering
Använd inte läget för assisterad
utkörning från fickparkering i följande
situationer eftersom det eventuellt inte
fungerar på rätt sätt:
• När vägbanan inte är belagd, t.ex.
grusväg.
• När det finns hjulspår eller andra
fördjupningar i vägen bredvid din bil.
• När vägen på sidan av din bil lutar.
• När något av följande finns bakom
bilen inom ytan som bilen behöver för
att köra ut:
– Träd eller stolpar
– Vattenposter
4.5 Använda förarstödssystemen
317
4
Körning

1Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät vinkel
till bilen. Tryck sedan två gånger på
knappen S-IPA för att välja läget för
assisterad vinkelrät parkering.
2Den automatiska rattvridningen
startar när bilen kommer i rörelse.
3Ett ljud hörs och en display visas för att
uppmärksamma dig när bilen når läget
varifrån backning börjar.
Om parkeringsutrymmet som känns
av är trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet)
är smal, eller om det finns hinder
framför bilen kan ingen vägledning
lämnas.
4Parkeringen är avslutad.
Detta avslutar parkeringsassistansen.
Beroende på parkeringsutrymmets
skick, upprepas vägledning till
startpunkter för körning framåt och
backning, såväl som den automatiska
rattvridningen när helst manövrering
med flera rattvridningar behövs från
det att bilen börjar backa tills
parkeringen är avslutad.
Parkering1. Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät
vinkel till bilen. Tryck sedan på
knappen S-IPA två gånger och
kontrollera att displayen på
informationsskärmen växlar till
”Inbackningsparkering”.
• Gör en visuell kontroll av området i
pilens riktning som indikerar
riktningen för den automatiska
rattvridningen och den avsedda
parkeringsplatsen på displayen.
• Läget växlar för varje gång du
trycker på knappen S-IPA.
(→Sid. 309)
• Om växelspaken inte är i D
(M20A-FXS-motor) eller B
(2ZR-FXE-motor), eller när bilens
hastighet har känts av, får en
tryckning på knappen S-IPA inte
skärmen att växla till displayen
”Inbackningsparkering”.
• Blinkersspaken (→sid. 203) kan
användas för att välja om du vill
parkera till vänster eller höger.
• Systemet kan inte användas om
parkeringsplatsen är trång eller om
det inte finns tillräcklig yta där
assistansen kan fungera. Se
anvisningarna på
informationsdisplayen om att
använda en annan parkeringsplats.
2. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
4.5 Använda förarstödssystemen
319
4
Körning

bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
När detta är utfört hörs ett högt
pipljud samtidigt som en
kontrollampa tänds på instrumentet
varefter assistansen börjar.
• När den automatiska rattvridningen
börjar visas displayen för den
automatiska rattvridningen och
indikatorn för assistansnivån (→
sid. 310) på displayens yta.
• Tryck på knappen S-IPA för att
stänga av assistansen.
• Om bilens hastighet är för hög avges
ett skarpt pipljud och assistansen
stängs av. (→Sid. 310)
• Om utrymmet visar sig vara alltför
trångt efter att assistansen har
börjat avges ett skarpt pipljud och
assistansen stängs av.
3. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
4. Ändra växelläget till R.
5. Sätt dig i normal ställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen, se till
att det inte finns något hinder i
parkeringsutrymmet och backa
långsamt medan du justerar farten
med bromspedalen.
• Om bilen inte kan köras in i
parkeringsutrymmet vid förstaförsöket så att manövrering med
flera rattvridningar behövs, ska du
fortsätta till steg
6.
• Fortsätt till steg
12om flera
rattvridningar inte behövs.
6. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
7. För växelspaken till D, S
(M20A-FXS-motor) eller B (2ZR-FXE
-motor).
Ändra växelläget till P om du vill
avsluta assistansen i det nuvarande
läget.
8. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
9. Om en ljudsignal hörs och
stoppdisplayen (→sid. 310) visas på
displayen ska du stanna bilen.
10. Ändra växelläget till R.
4.5 Använda förarstödssystemen
320
