2022 PEUGEOT 5008 Manuel du propriétaire (in French)

215
En cas de panne

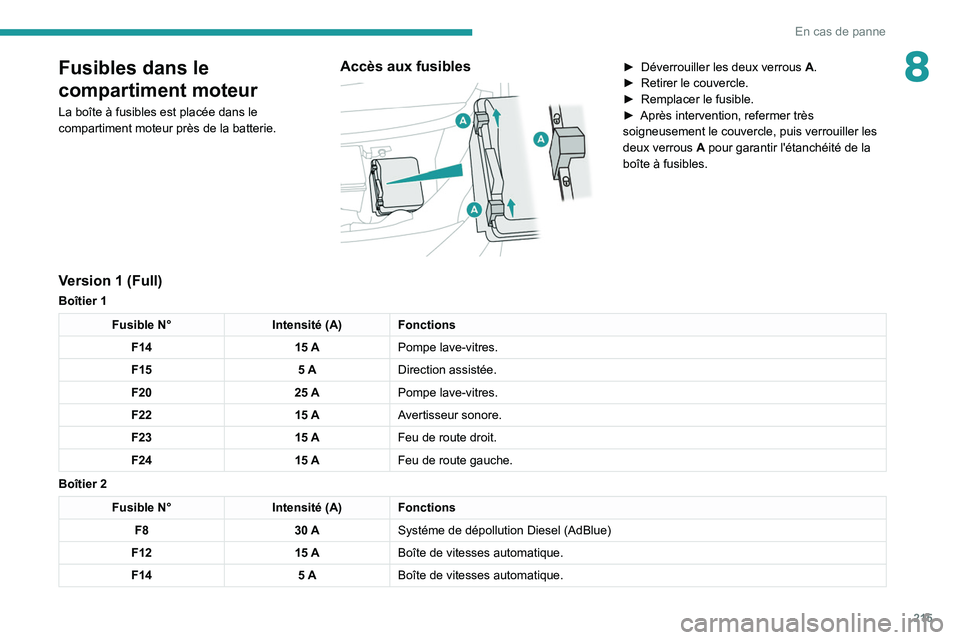

8Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Accès aux fusibles

► Déverrouiller les deux verrous A .
► Retirer le couvercle.
►

Remplacer le fusible.
►


Après intervention, refermer très
soigneusement le couvercle, puis verrouiller les
deux verrous


A
pour garantir l'étanchéité de la
boîte à fusibles.
Version 1 (Full)
Boîtier 1
Fusible N° Intensité (A) Fonctions
F14 15 APompe lave-vitres.
F15 5 ADirection assistée.
F20 25 APompe lave-vitres.
F22 15 AAvertisseur sonore.
F23 15 AFeu de route droit.
F24 15 AFeu de route gauche.
Boîtier 2
Fusible N° Intensité (A) Fonctions
F8 30 ASystéme de dépollution Diesel (AdBlue)
F12 15 ABoîte de vitesses automatique.
F14 5 ABoîte de vitesses automatique.

216
En cas de panne
Version 2 (Eco)
Fusible N°Intensité (A) Fonctions
F18 10 AFeu de route droit
F19 10 AFeu de route gauche
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées dans
un point de collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
►

Soulever le capot.
(+)

Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une
autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).

217
En cas de panne

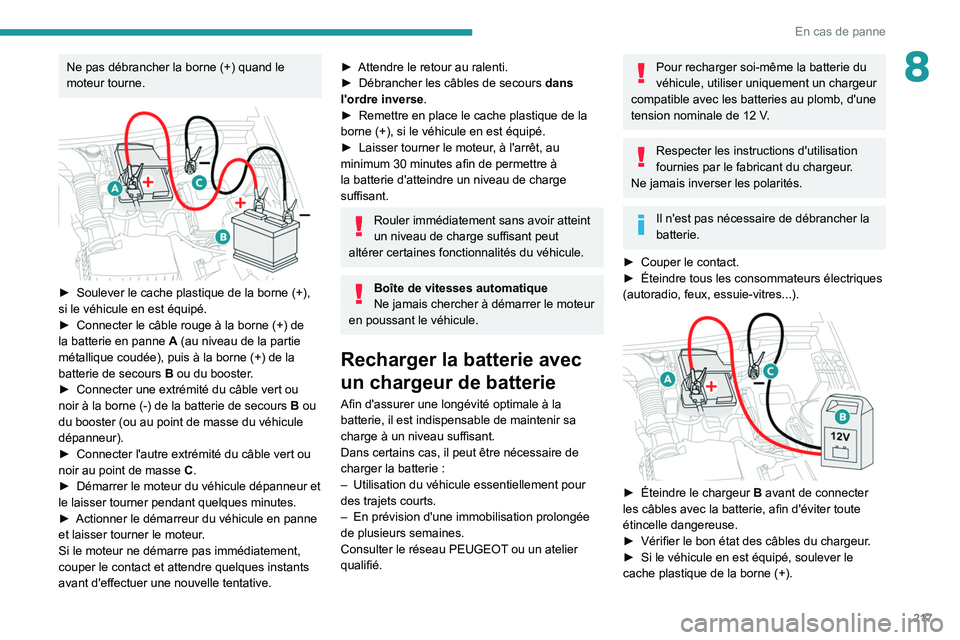

8Ne pas débrancher la borne (+) quand le
moteur tourne.


► Soulever le cache plastique de la borne (+),
si le véhicule en est équipé.
►

Connecter le câble rouge à la borne
(+) de
la batterie en panne

A
(au niveau de la partie
métallique coudée), puis à la borne
(+) de la
batterie de secours

B
ou du booster.
►

Connecter une extrémité du câble vert ou
noir à la borne

(-) de la batterie de secours
B
ou
du booster (ou au point de masse du véhicule
dépanneur).
►

Connecter l'autre extrémité du câble vert ou
noir au point de masse


C
.
►

Démarrer le moteur du véhicule dépanneur et
le laisser tourner pendant quelques minutes.
►


Actionner le démarreur du véhicule en panne
et laisser tourner le moteur

.
Si le moteur ne démarre pas immédiatement,
couper le contact et attendre quelques instants
avant d'effectuer une nouvelle tentative.
► Attendre le retour au ralenti.
► Débrancher les câbles de secours dans
l'ordre inverse
.
►

Remettre en place le cache plastique de la
borne

(+), si le véhicule en est équipé.
►

Laisser tourner le moteur
, à l'arrêt, au
minimum 30
minutes afin de permettre à
la batterie d'atteindre un niveau de charge
suffisant.
Rouler immédiatement sans avoir atteint
un niveau de charge suffisant peut
altérer certaines fonctionnalités du véhicule.
Boîte de vitesses automatique
Ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
Pour recharger soi-même la batterie du
véhicule, utiliser uniquement un chargeur
compatible avec les batteries au plomb, d'une
tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
►

Couper le contact.
►


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
►

Vérifier le bon état des câbles du chargeur
.
►

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).

218
En cas de panne

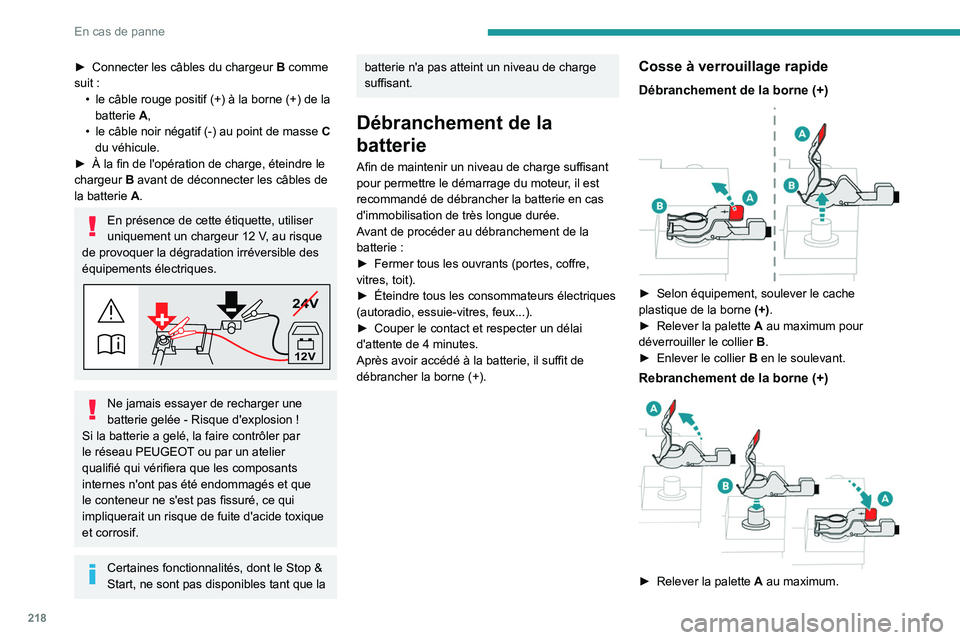

► Connecter les câbles du chargeur B comme
suit :
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
►

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
En présence de cette étiquette, utiliser
uniquement un chargeur 12 V, au risque
de provoquer la dégradation irréversible des
équipements électriques.
24V
12V
Ne jamais essayer de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que la
batterie n'a pas atteint un niveau de charge
suffisant.
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
►

Fermer tous les ouvrants (portes, coffre,
vitres, toit).
►


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►


Couper le contact et respecter un délai
d'attente de 4

minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne
(+).
Cosse à verrouillage rapide
Débranchement de la borne (+)

► Selon équipement, soulever le cache
plastique de la borne (+) .
►

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
►

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)

► Relever la palette A au maximum.

219
En cas de panne

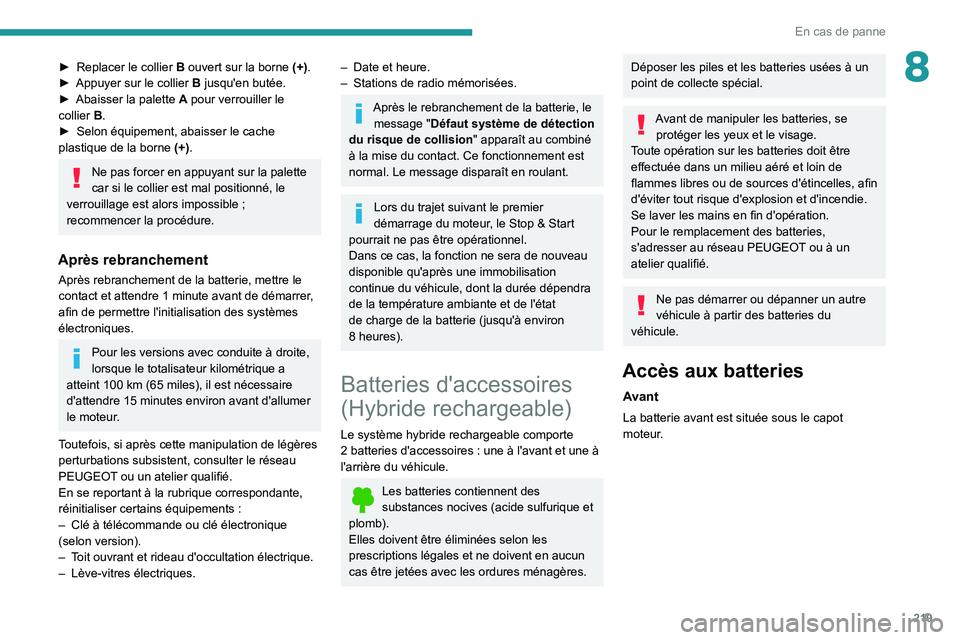

8► Replacer le collier B ouvert sur la borne (+).
► Appuyer sur le collier B jusqu'en butée.
►

Abaisser la palette

A
pour verrouiller le
collier

B
.
►

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en appuyant sur la palette
car si le collier est mal positionné, le
verrouillage est alors impossible
;
recommencer la procédure.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Pour les versions avec conduite à droite,
lorsque le totalisateur kilométrique a
atteint 100
km (65 miles), il est nécessaire
d'attendre 15
minutes environ avant d'allumer
le moteur.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé à télécommande ou clé électronique
(selon version).
–


T

oit ouvrant et rideau d'occultation électrique.
–

Lève-vitres électriques.
– Date et heure.
– Stations de radio mémorisées.
Après le rebranchement de la batterie, le message "Défaut système de détection
du risque de collision " apparaît au combiné
à la mise du contact. Ce fonctionnement est
normal. Le message disparaît en roulant.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de nouveau
disponible qu'après une immobilisation
continue du véhicule, dont la durée dépendra
de la température ambiante et de l'état
de charge de la batterie (jusqu'à environ
8

heures).
Batteries d'accessoires
(Hybride rechargeable)
Le système hybride rechargeable comporte
2 batteries d'accessoires : une à l'avant et une à
l'arrière du véhicule.
Les batteries contiennent des
substances nocives (acide sulfurique et
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées à un
point de collecte spécial.
Avant de manipuler les batteries, se protéger les yeux et le visage.
Toute opération sur les batteries doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Pour le remplacement des batteries,
s'adresser au réseau PEUGEOT ou à un
atelier qualifié.
Ne pas démarrer ou dépanner un autre
véhicule à partir des batteries du
véhicule.
Accès aux batteries
Avant
La batterie avant est située sous le capot
moteur.

220
En cas de panne

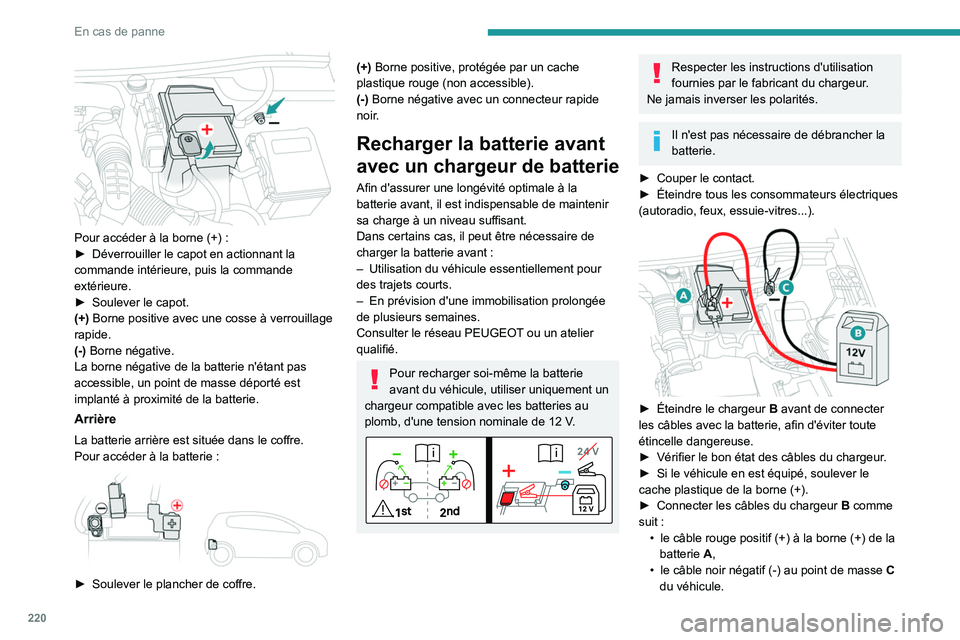

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
►

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Arrière
La batterie arrière est située dans le coffre.
Pour accéder à la batterie :


► Soulever le plancher de coffre.
(+) Borne positive, protégée par un cache
plastique rouge (non accessible).
(-) Borne négative avec un connecteur rapide
noir.
Recharger la batterie avant
avec un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie avant, il est indispensable de maintenir
sa charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie avant
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
Pour recharger soi-même la batterie
avant du véhicule, utiliser uniquement un
chargeur compatible avec les batteries au
plomb, d'une tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
►

Couper le contact.
►


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
►

Vérifier le bon état des câbles du chargeur
.
►

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
►

Connecter les câbles du chargeur

B
comme
suit
:
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.

221
En cas de panne

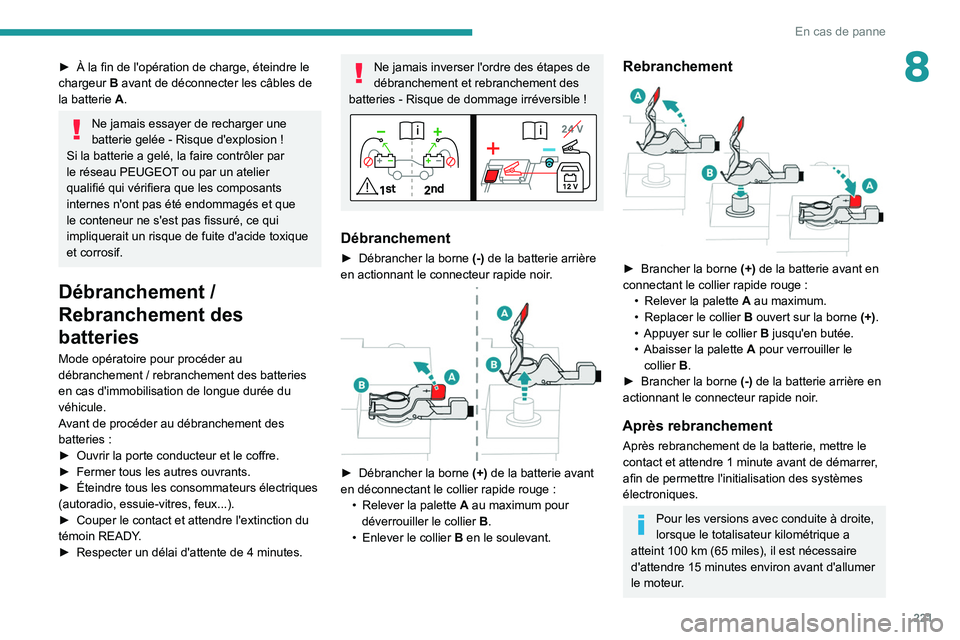

8► À la fin de l'opération de charge, éteindre le
chargeur B avant de déconnecter les câbles de
la batterie
A.
Ne jamais essayer de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Débranchement /
Rebranchement des
batteries
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
en cas d'immobilisation de longue durée du
véhicule.
Avant de procéder au débranchement des
batteries
:
►

Ouvrir la porte conducteur et le coffre.
►


Fermer tous les autres ouvrants.
►


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►


Couper le contact et attendre l'extinction du
témoin READY

.
►

Respecter un délai d'attente de 4 minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries
- Risque de dommage irréversible !
Débranchement
► Débrancher la borne (-) de la batterie arrière
en actionnant le connecteur rapide noir.


► Débrancher la borne (+) de la batterie avant
en déconnectant le collier rapide rouge :
•

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
•

Enlever le collier

B
en le soulevant.
Rebranchement

► Brancher la borne (+) de la batterie avant en
connectant le collier rapide rouge :
•

Relever la palette

A
au maximum.
•

Replacer le collier

B
ouvert sur la borne (+).
•

Appuyer sur le collier

B
jusqu'en butée.
•

Abaisser la palette

A
pour verrouiller le
collier

B
.
►

Brancher la borne (-)

de la batterie arrière en
actionnant le connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Pour les versions avec conduite à droite,
lorsque le totalisateur kilométrique a
atteint 100
km (65 miles), il est nécessaire
d'attendre 15
minutes environ avant d'allumer
le moteur.

222
En cas de panne

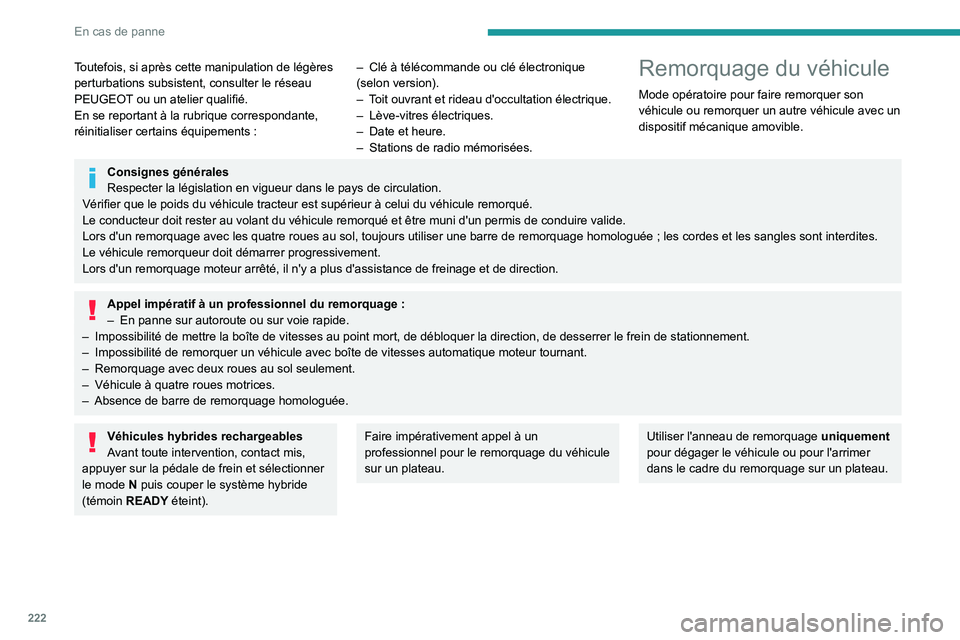

Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements :–
Clé à télécommande ou clé électronique
(selon version).
–

T
oit ouvrant et rideau d'occultation électrique.
–

Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Remorquage du véhicule
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec un
dispositif mécanique amovible.
Consignes générales
Respecter la législation en vigueur dans le pays de circulation.
Vérifier que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et êtr\
e muni d'un permis de conduire valide.
Lors d'un remorquage avec les quatre roues au sol, toujours utiliser une\
barre de remorquage homologuée
; les cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer progressivement.
Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de \
freinage et de direction.
Appel impératif à un professionnel du remorquage :
– En panne sur autoroute ou sur voie rapide.
–

Impossibilité de mettre la boîte de vitesses au point mort, de dé\
bloquer la direction, de desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule avec boîte de vitesses a\
utomatique moteur tournant.
–


Remorquage avec deux roues au sol seulement.
–


Véhicule à quatre roues motrices.
–


Absence de barre de remorquage homologuée.
Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.
