2022 PEUGEOT 5008 Manuel du propriétaire (in French)

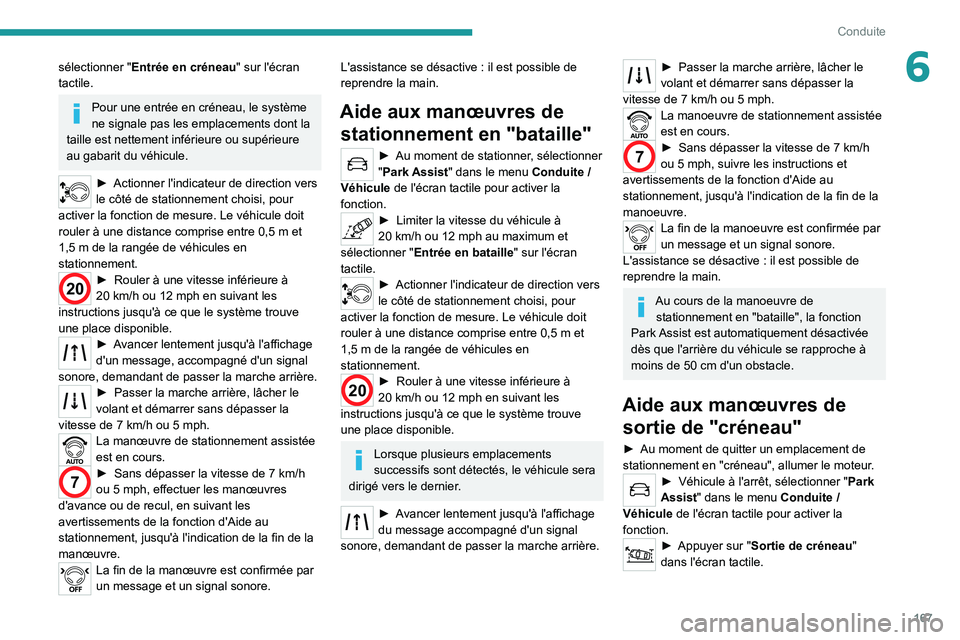

167
Conduite
6sélectionner "Entrée en créneau" sur l'écran
tactile.
Pour une entrée en créneau, le système
ne signale pas les emplacements dont la
taille est nettement inférieure ou supérieure
au gabarit du véhicule.
► Actionner l'indicateur de direction vers
le côté de stationnement choisi, pour
activer la fonction de mesure. Le véhicule doit
rouler à une distance comprise entre 0,5
m et
1,5

m de la rangée de véhicules en
stationnement.
20► Rouler à une vitesse inférieure à
20 km/h ou 12 mph en suivant les
instructions jusqu'à ce que le système trouve
une place disponible.
► Avancer lentement jusqu'à l'affichage
d'un message, accompagné d'un signal
sonore, demandant de passer la marche arrière.
► Passer la marche arrière, lâcher le
volant et démarrer sans dépasser la
vitesse de 7
km/h ou 5 mph.
La manœuvre de stationnement assistée
est en cours.
7► Sans dépasser la vitesse de 7 km/h
ou 5 mph, effectuer les manœuvres
d'avance ou de recul, en suivant les
avertissements de la fonction d'Aide au
stationnement, jusqu'à l'indication de la fin de la
manœuvre.
La fin de la manœuvre est confirmée par
un message et un signal sonore.
L'assistance se désactive : il est possible de
reprendre la main.
Aide aux manœuvres de stationnement en "bataille"
► Au moment de stationner , sélectionner
"Park Assist" dans le menu Conduite
/
Véhicule de l'écran tactile pour activer la
fonction.
► Limiter la vitesse du véhicule à
20 km/h ou 12 mph au maximum et
sélectionner " Entrée en bataille" sur l'écran
tactile.
► Actionner l'indicateur de direction vers
le côté de stationnement choisi, pour
activer la fonction de mesure. Le véhicule doit
rouler à une distance comprise entre 0,5
m et
1,5

m de la rangée de véhicules en
stationnement.
20► Rouler à une vitesse inférieure à
20 km/h ou 12 mph en suivant les
instructions jusqu'à ce que le système trouve
une place disponible.
Lorsque plusieurs emplacements
successifs sont détectés, le véhicule sera
dirigé vers le dernier.
► Avancer lentement jusqu'à l'affichage
du message accompagné d'un signal
sonore, demandant de passer la marche arrière.
► Passer la marche arrière, lâcher le
volant et démarrer sans dépasser la
vitesse de 7
km/h ou 5 mph.
La manoeuvre de stationnement assistée
est en cours.
7► Sans dépasser la vitesse de 7 km/h
ou 5 mph, suivre les instructions et
avertissements de la fonction d'Aide au
stationnement, jusqu'à l'indication de la fin de la
manoeuvre.
La fin de la manoeuvre est confirmée par
un message et un signal sonore.
L'assistance se désactive
: il est possible de
reprendre la main.
Au cours de la manoeuvre de stationnement en "bataille", la fonction
Park Assist est automatiquement désactivée
dès que l'arrière du véhicule se rapproche à
moins de 50
cm d'un obstacle.
Aide aux manœuvres de sortie de "créneau"
► Au moment de quitter un emplacement de
stationnement en "créneau", allumer le moteur .
► Véhicule à l'arrêt, sélectionner "Park
Assist" dans le menu Conduite /
Véhicule de l'écran tactile pour activer la
fonction.
► Appuyer sur " Sortie de créneau"
dans l'écran tactile.

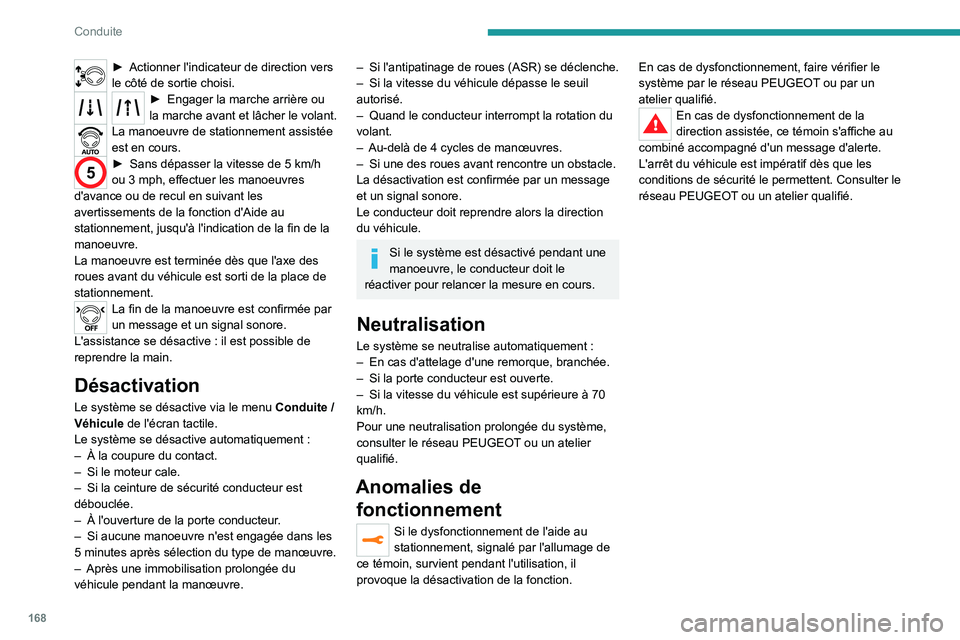

168
Conduite
► Actionner l'indicateur de direction vers
le côté de sortie choisi.
► Engager la marche ar rière ou
la marche avant et lâcher le volant.
La manoeuvre de stationnement assistée
est en cours.
5► Sans dép asser la vitesse de 5 km/h
ou 3 mph, effectuer les manoeuvres
d'avance ou de recul en suivant les
avertissements de la fonction d'Aide au
stationnement, jusqu'à l'indication de la fin de la
manoeuvre.
La manoeuvre est terminée dès que l'axe des
roues avant du véhicule est sorti de la place de
stationnement.
La fin de la manoeuvre est confirmée par
un message et un signal sonore.
L'assistance se désactive
: il est possible de
reprendre la main.
Désactivation
Le système se désactive via le menu Conduite /
Véhicule de l'écran tactile.
Le système se désactive automatiquement
:
–

À la coupure du contact.
–


Si le moteur cale.
–


Si la ceinture de sécurité conducteur est
débouclée.
–


À l'ouverture de la porte conducteur
.
–

Si aucune manoeuvre n'est engagée dans les
5

minutes après sélection du type de manœuvre.
–

Après une immobilisation prolongée du
véhicule pendant la manœuvre.
– Si l'antipatinage de roues (ASR) se déclenche.
– Si la vitesse du véhicule dépasse le seuil
autorisé.
–

Quand le conducteur interrompt la rotation du
volant.
–


Au-delà de 4
cycles de manœuvres.
–

Si une des roues avant rencontre un obstacle.
La désactivation est confirmée par un message
et un signal sonore.
Le conducteur doit reprendre alors la direction
du véhicule.
Si le système est désactivé pendant une
manoeuvre, le conducteur doit le
réactiver pour relancer la mesure en cours.
Neutralisation
Le système se neutralise automatiquement :
– En cas d'attelage d'une remorque, branchée.
–

Si la porte conducteur est ouverte.
–


Si la vitesse du véhicule est supérieure à
70
km/h.
Pour une neutralisation prolongée du système,
consulter le réseau PEUGEOT ou un atelier
qualifié.
Anomalies de fonctionnement
Si le dysfonctionnement de l'aide au
stationnement, signalé par l'allumage de
ce témoin, survient pendant l'utilisation, il
provoque la désactivation de la fonction. En cas de dysfonctionnement, faire vérifier le
système par le réseau PEUGEOT ou par un
atelier qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consulter le
réseau PEUGEOT ou un atelier qualifié.

Depuis plus de 20 ans, le partenariat PEUGEOT TOTAL sait repousser les
limites de la performance pour obtenir des succès dans les conditions les
0053004F005800560003
0003
002B004800580055004800560003
004700580003
0047
0048
000300340038

00240035
0058
0048
T QUARTZ pr
eff ets du temps
0037000300340038-4829.6
0047 00030035 00090027
00530052005800550003
005300480055005000480057
20003
0048
PEUGEO & T
UN P ARTENARIA
DE LA PERF
!

170

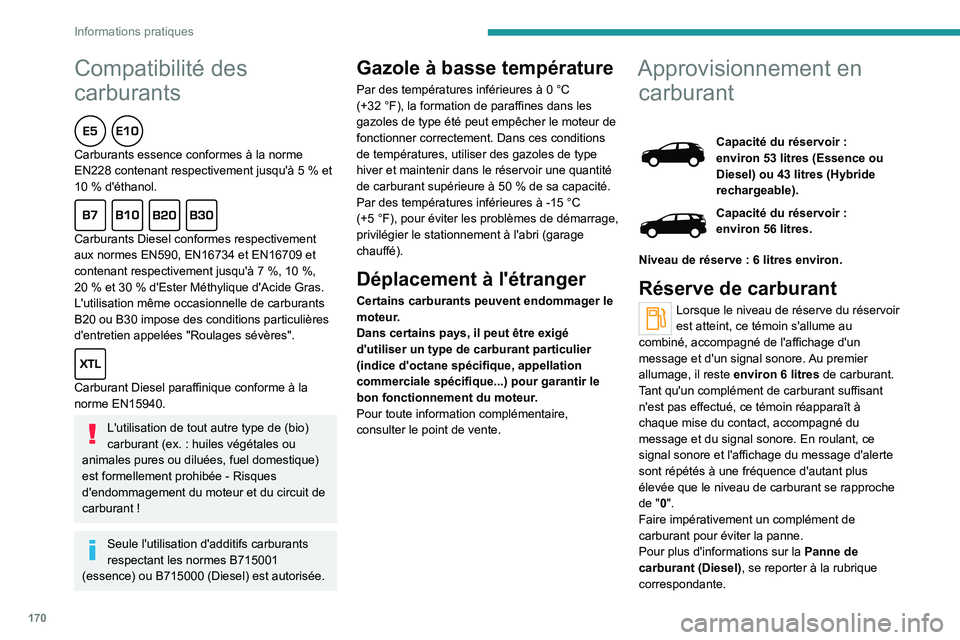

Informations pratiques
Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (ex. : huiles végétales ou
animales pures ou diluées, fuel domestique)
est formellement prohibée
- Risques
d'endommagement du moteur et du circuit de
carburant
!
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir :
environ 53 litres (Essence ou
Diesel) ou 43
litres (Hybride
rechargeable).
Capacité du réservoir :
environ 56 litres.
Niveau de réserve
: 6 litres environ.
Réserve de carburant
Lorsque le niveau de réserve du réservoir
est atteint, ce témoin s'allume au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore. Au premier
allumage, il reste environ 6
litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.

171
Informations pratiques
7Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
Remplissage
Les compléments en carburant doivent être
supérieurs à 10 litres pour être pris en compte
par la jauge à carburant.
L’ouverture de la trappe peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Le bouchon est intégré à la trappe ou se dévisse
(selon version).
Pour réaliser le remplissage en toute sécurité :
►

Arrêter impérativement le moteur
.


► Pour ouvrir la trappe, appuyer sur le bouton
d'ouverture de la trappe ou appuyer sur l'arrière
de la trappe (selon version).
Véhicules hybrides rechargeables
Après appui sur le bouton, l'ouverture de
la trappe peut prendre quelques minutes.
En cas de blocage de la trappe, faire un appui
de plus de 3
secondes sur le bouton.
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).


► Tourner le bouchon vers la gauche, le retirer
et le poser sur son support sur la trappe (selon
version).
►

Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
►


Effectuer l'opération de remplissage.
Ne pas insister au-delà de la 3ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
►

Remettre le bouchon en place et le tourner
vers la droite (selon version).
►


Pousser la trappe à carburant pour la
refermer

.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb.
En cas d'introduction de carburant
non-conforme à la motorisation du
véhicule, la vidange du réservoir est
indispensable avant la mise en route du
moteur.
Véhicules hybrides rechargeables
En cas de fermeture accidentelle de la
trappe avant d'avoir effectué le remplissage, il
n'est pas possible de la rouvrir manuellement.
Redémarrer le moteur et déplacer le véhicule
de quelques mètres avant de réappuyer sur le
bouton d'ouverture de la trappe.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.

172
Informations pratiques

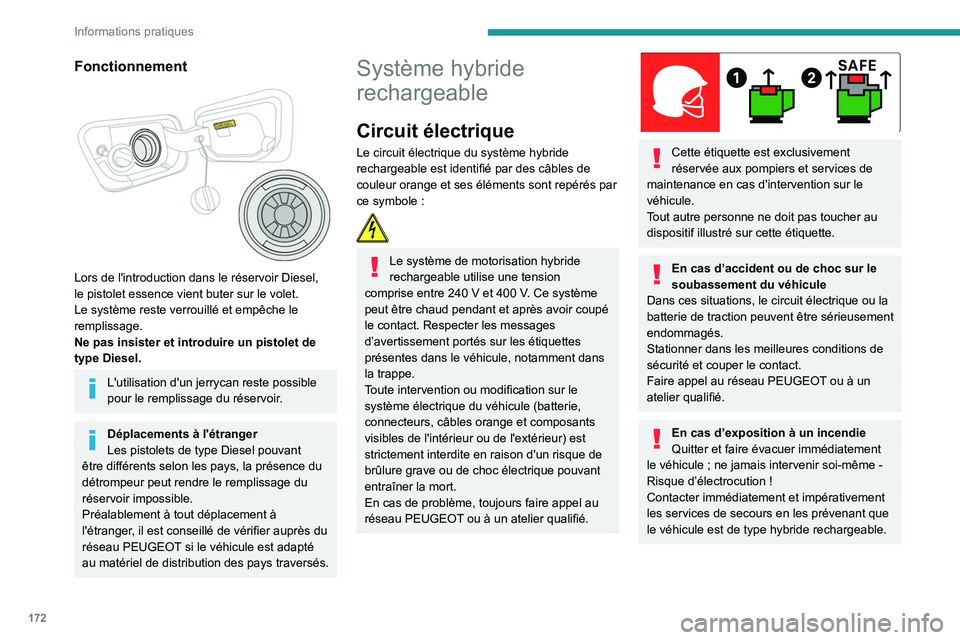

Fonctionnement

Lors de l'introduction dans le réservoir Diesel,
le pistolet essence vient buter sur le volet.
Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
L'utilisation d'un jerrycan reste possible
pour le remplissage du réservoir.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau PEUGEOT si le véhicule est adapté
au matériel de distribution des pays traversés.
Système hybride
rechargeable
Circuit électrique
Le circuit électrique du système hybride
rechargeable est identifié par des câbles de
couleur orange et ses éléments sont repérés par
ce symbole
:

Le système de motorisation hybride
rechargeable utilise une tension
comprise entre 240
V et 400 V. Ce système
peut être chaud pendant et après avoir coupé
le contact. Respecter les messages
d’avertissement portés sur les étiquettes
présentes dans le véhicule, notamment dans
la trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie,
connecteurs, câbles orange et composants
visibles de l'intérieur ou de l'extérieur) est
strictement interdite en raison d'un risque de
brûlure grave ou de choc électrique pouvant
entraîner la mort.
En cas de problème, toujours faire appel au
réseau PEUGEOT ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type hybride rechargeable.

173
Informations pratiques
7En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!
Batterie de traction
La batterie de traction, de type Li-ion (Lithium-
ion), stocke l'énergie électrique dédiée au
mouvement du véhicule.
Elle est située sous les sièges arrière.
L'autonomie de la batterie de traction varie
en fonction du type de conduite, de parcours,
de l'utilisation des équipements de confort
thermique et du vieillissement de ses
composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques ou le
kilométrage parcouru.
En cas d'endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant
de la batterie de traction et, en cas de
contact corporel avec ces produits, rincer
abondamment à l’eau et consulter un
médecin au plus vite.
Trappe de charge
La trappe de charge est située sur le côté arrière
gauche du véhicule.


1. Bouton d'activation d'une charge différée
2. Voyant de verrouillage du pistolet dans le
connecteur de charge.
Rouge fixe
: pistolet correctement positionné
et verrouillé.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
3. Connecteur de charge
4. Guides lumineux


État des
guides
lumineux Signification
Blanc fixe Éclairage d'accueil à
l'ouverture de la trappe

174
Informations pratiques

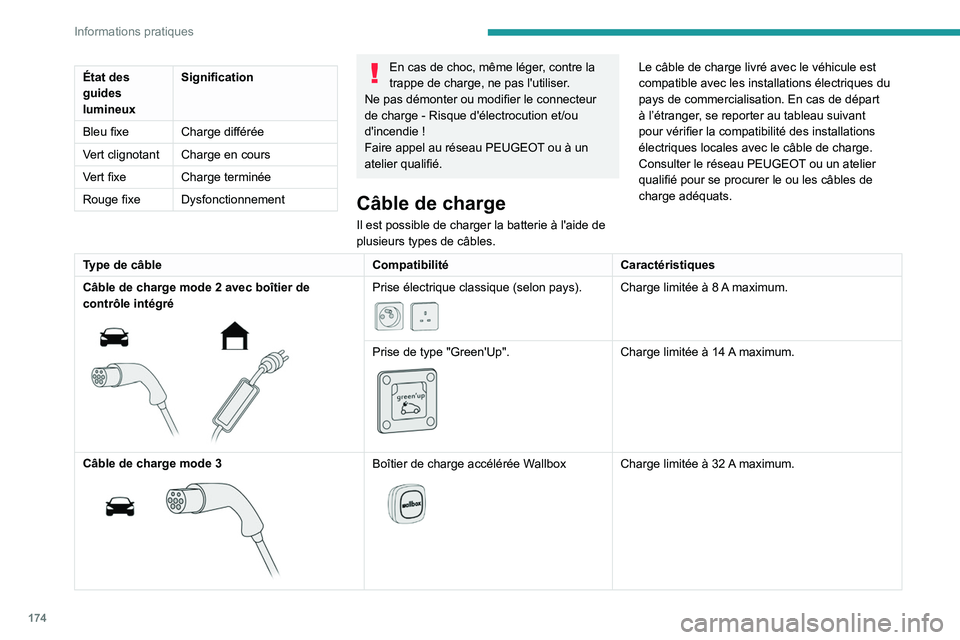

État des
guides
lumineuxSignification
Bleu fixe Charge différée
Vert clignotant Charge en cours
Vert fixe Charge terminée
Rouge fixe DysfonctionnementEn cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'électrocution et/ou
d'incendie
!
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Câble de charge
Il est possible de charger la batterie à l'aide de
plusieurs types de câbles. Le câble de charge livré avec le véhicule est
compatible avec les installations électriques du
pays de commercialisation. En cas de départ
à l’étranger, se reporter au tableau suivant
pour vérifier la compatibilité des installations
électriques locales avec le câble de charge.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour se procurer le ou les câbles de
charge adéquats.
Type de câble
CompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Prise électrique classique (selon pays).

Charge limitée à 8 A maximum.
Prise de type "Green'Up".


Charge limitée à 14 A maximum.
Câble de charge mode

3


Boîtier de charge accélérée Wallbox

Charge limitée à 32 A maximum.
