Page 9 of 260
7
Panoramica
Sezione "Informazioni pratiche - Carica della
batteria di trazione (Ibrido ricaricabile)":
Sezione "Informazioni pratiche - Cofano
motore":
Sezione "In caso di panne - Kit di riparazione
provvisoria pneumatici":
Sezione "In caso di panne - Ruota di scorta":
Sezione "In caso di panne - Batteria da 12 V/
Batterie secondarie":
24V12V
Page 10 of 260

8
Eco-Guida
Modalità di guida
ecologica
La modalità di guida ecologica è un insieme
di atteggiamenti quotidiani che permettono
all'automobilista di ottimizzare il consumo
energetico (carburante e/o elettricità) e le
emissioni di CO
2 del veicolo.
Ottimizzare l'utilizzo del cambio
Con cambio manuale, partire lentamente ed
inserire subito la marcia superiore. In fase di
accelerazione, inserire le marce velocemente.
Con cambio automatico, favorire la
modalità automatica. Non premere il pedale
dell'acceleratore a fondo o improvvisamente.
L'indicatore di cambio marcia suggerisce di
inserire la marcia più adatta. Quando sul quadro
strumenti appare l'indicazione, seguire subito il
suggerimento.
Con cambio automatico, questo indicatore
appare solo in modalità manuale.
Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra i veicoli,
utilizzare il freno motore anziché il pedale del
freno e premere l'acceleratore gradualmente.
Queste abitudini consentono di ottimizzare il
consumo energetico, ridurre le emissioni di CO
2
e diminuire il rumore generale del traffico.
Con cambio EAT8, con il selettore delle marce in
modalità
D
, ad eccezione della modalità
Sport,
preferire la modalità "free-wheeling" rilasciando completamente il pedale dell'acceleratore, per
risparmiare carburante.
Quando il traffico è scorrevole, selezionare il
regolatore di velocità.
Gestire l'utilizzo degli equipaggiamenti
elettrici
Prima di partire, se la temperatura nell'abitacolo
è troppo elevata, arieggiare abbassando i vetri
e aprendo le bocchette d'aerazione prima di
attivare l'aria climatizzata.
Ad una velocità superiore a 50
km/h, chiudere i
vetri e lasciare aperte le bocchette d'aerazione.
Considerare l'utilizzo di equipaggiamenti
che permettano di limitare la temperatura
nell'abitacolo.
Spegnere l'aria climatizzata,
eccetto se dispone
di regolazione automatica, non appena viene
raggiunta la temperatura desiderata.
Spegnere le funzioni di disappannamento
e sbrinamento, se non sono gestite
automaticamente.
Spegnere appena possibile il sedile riscaldato e
il volante riscaldato.
Adattare l'utilizzo dei fari e/o dei fendinebbia al
livello di visibilità, conformemente alla normativa
del Paese in cui si guida.
Evitare di lasciare in funzione il motore a vuoto
prima della partenza, soprattutto in inverno
(eccetto in caso di temperature molto rigide:
temperatura inferiore a -23°C). Il veicolo si
riscalda più velocemente durante la guida. Il passeggero deve evitate di collegare dispositivi
multimediali (ad es. film, musica, videogiochi)
per contribuire a ridurre il consumo energetico.
Scollegare tutti i dispositivi portatili prima di
scendere dal veicolo.
Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo. Posizionare
gli oggetti più pesanti nella parte posteriore
del bagagliaio, il più vicino possibile ai sedili
posteriori.
Limitare il carico del veicolo e ridurre al minimo
la resistenza aerodinamica (ad es. barre del
tetto, portapacchi sul tetto, portabicicletta,
rimorchio). Utilizzare di preferenza un
portabagagli sul tetto.
Rimuovere le barre del tetto ed i portapacchi sul
tetto al termine dell'utilizzo.
Al termine della stagione invernale, sostituire i
pneumatici da neve con pneumatici estivi.
Rispettare le istruzioni di manutenzione
Controllare regolarmente la pressione di
gonfiaggio dei pneumatici, a freddo, facendo
riferimento all'etichetta sul montante della porta
del guidatore.
Effettuare questo controllo in particolare:
–
prima di un lungo viaggio.
–
ad ogni cambio di stagione.
–
dopo un periodo di inutilizzo prolungato.
Ricordarsi
della ruota di scorta ed eventualmente
dei pneumatici del rimorchio o della roulotte.
Sottoporre regolarmente il veicolo a
manutenzione (ad es.
olio motore, filtro dell'olio,
Page 11 of 260

9
Eco-Guida
filtro dell'aria, filtro abitacolo, ecc.). Attenersi
al programma degli interventi del piano di
manutenzione del Costruttore.
Sui veicoli equipaggiati di motore Diesel
BlueHDi, se il sistema SCR non funziona, il
veicolo emette sostanze inquinanti. Recarsi il
prima possibile presso la Rete PEUGEOT o un
riparatore qualificato per riportare le emissioni di
ossido di azoto del veicolo entro i limiti stabiliti
per legge.
Durante il rifornimento di carburante, non
insistere dopo il 3° scatto della pistola di
erogazione, per evitare la fuoriuscita dello
stesso.
Si noterà che il consumo di carburante del nuovo
veicolo si stabilizzerà ad una media regolare
solo dopo i primi 3.000 chilometri di guida.
Ottimizzazione dell'autonomia di guida
(veicoli ibridi ricaricabili)
Collegare il veicolo appena possibile.
Restare nella zona ECO dell'indicatore di
potenza guidando in modo tranquillo e a velocità
stabile.
Anticipare il più possibile il rallentamento e,
se possibile, privilegiare le decelerazioni con
la modalità di frenata rigenerativa attivata
(indicatore di potenza nella zona CHARGE).
Con il veicolo collegato, eseguire il pre-
condizionamento della temperatura prima di
partire.
Per ottimizzare i consumi durante un percorso: ►
Programmare una destinazione nel sistema
di navigazione GPS del veicolo.
►
Selezionare la modalità di guida
Ibrido
.
►
Assicurarsi che il livello di carica della batteria
sia quasi al massimo.
►
Non utilizzare la funzione e-Save durante la
guida.
►
Utilizzare il sistema di riscaldamento/aria
climatizzata
in maniera consapevole.
Page 12 of 260

10
Strumenti del cruscotto
Informazioni per il
guidatore
Quadro strumenti
Il quadro strumenti visualizza tutte le
informazioni necessarie per il guidatore relative
allo stato dei vari sistemi del veicolo.
Queste informazioni vengono visualizzate sotto
forma di spie e allarmi.
Secondo l'equipaggiamento del veicolo, il quadro
strumenti può essere di tipo:
–
Quadranti analogici con display LCD o a
matrice.
–
Display completamente digitale.
Quadro strumenti a
matrice
Quadranti
1. Indicatore temperatura liquido di
raffreddamento (°C)
2. Tachimetro analogico
(km/h o mph)
3. Display a matrice 4.
Contagiri (x 1.000 giri/min), la graduazione
dipende dalla motorizzazione (benzina o
Diesel)
5. Indicatore livello carburante
Display a matrice
Il display a matrice può essere personalizzato
utilizzando un sistema di schermate.
1.Impostazioni del regolatore/limitatore di
velocità
Visualizzazione dei cartelli di limite di velocità
2. Indicatore di cambio marcia (freccia e marcia
consigliata)
Posizione del selettore e marcia con cambio
automatico
3. Area personalizzabile:
–
T
achimetro digitale (km/h o mph)
–
Informazioni relative al computer di bordo
–
Riconoscimento dei cartelli stradali
–
V
isualizzazione dell'assistenza alla guida
–
Sistema di segnalazione disattenzione 4.
Indicatore di manutenzione, poi
contachilometri totalizzatore (km o miglia)
Queste funzioni vengono visualizzate in
successione all'inserimento del contatto.
Modalità di guida selezionata (tranne
modalità " Normale
")
Scelta della schermata visualizzata
► Premere il pulsante all'estremità del comando
dei fari per scorrere le varie schermate.
La nuova schermata viene applicata
immediatamente.
Quadri strumenti digitali
I quadri strumenti digitali sono di tipo proiezione
dati di guida o proiezione dati di guida 3D.
Possono essere personalizzati utilizzando un
sistema di pagine e widget.
In funzione della schermata visualizzata, alcune
informazioni non sono visualizzate o sono
presentate in modo diverso.

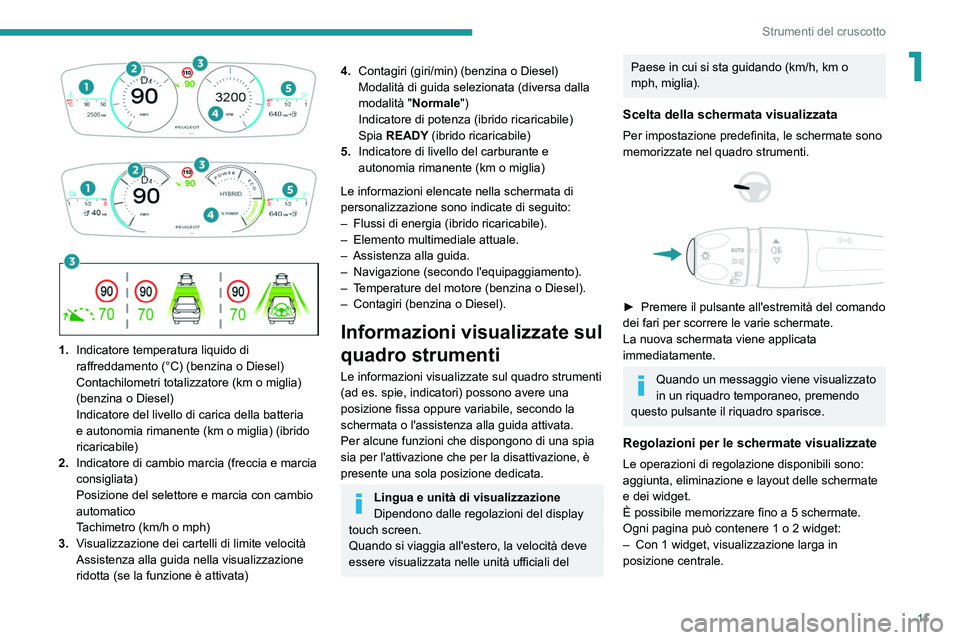

Page 13 of 260

11
Strumenti del cruscotto
1
1. Indicatore temperatura liquido di
raffreddamento (°C) (benzina o Diesel)
Contachilometri totalizzatore (km o miglia)
(benzina o Diesel)
Indicatore del livello di carica della batteria
e autonomia rimanente (km o miglia) (ibrido
ricaricabile)
2. Indicatore di cambio marcia (freccia e marcia
consigliata)
Posizione del selettore e marcia con cambio
automatico
Tachimetro (km/h o mph)
3. Visualizzazione dei cartelli di limite velocità
Assistenza alla guida nella visualizzazione
ridotta (se la funzione è attivata)
4.Contagiri (giri/min) (benzina o Diesel)
Modalità di guida selezionata (diversa dalla
modalità " Normale")
Indicatore di potenza (ibrido ricaricabile)
Spia READY (ibrido ricaricabile)
5. Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
Le informazioni elencate nella schermata di
personalizzazione sono indicate di seguito:
–
Flussi di energia (ibrido ricaricabile).
–
Elemento multimediale attuale.
–
Assistenza alla guida.
–
Navigazione (secondo l'equipaggiamento).
–
T
emperature del motore (benzina o Diesel).
–
Contagiri (benzina o Diesel).
Informazioni visualizzate sul
quadro strumenti
Le informazioni visualizzate sul quadro strumenti
(ad es. spie, indicatori) possono avere una
posizione fissa oppure variabile, secondo la
schermata o l'assistenza alla guida attivata.
Per alcune funzioni che dispongono di una spia
sia per l'attivazione che per la disattivazione, è
presente una sola posizione dedicata.
Lingua e unità di visualizzazione
Dipendono dalle regolazioni del display
touch screen.
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Scelta della schermata visualizzata
Per impostazione predefinita, le schermate sono
memorizzate nel quadro strumenti.
► Premere il pulsante all'estremità del comando
dei fari per scorrere le varie schermate.
La nuova schermata viene applicata
immediatamente.
Quando un messaggio viene visualizzato
in un riquadro temporaneo, premendo
questo pulsante
il riquadro sparisce.
Regolazioni per le schermate visualizzate
Le operazioni di regolazione disponibili sono:
aggiunta, eliminazione e layout delle schermate
e dei widget.
È possibile memorizzare fino a 5 schermate.
Ogni pagina può contenere 1 o 2 widget:
–
Con 1 widget, visualizzazione larga in
posizione centrale.
Page 14 of 260

12
Strumenti del cruscotto
– Con 2 widget, visualizzazione ridotta in
posizione laterale.
Il colore di ogni modalità di guida può essere
personalizzato. Si suggerisce una regolazione
predefinita.
La regolaz
ione è abbinata anche all'illuminazione
dell'abitacolo (secondo la disponibilità).
Le impostazioni si configurano
nell'applicazione Impostazioni
>
Personalizza del display touch screen.
Per ulteriori informazioni
sulla
Personalizzazione - Quadro
strumenti, leggere la sezione corrispondente
dell'equipaggiamento audio e dei sistemi
telematici.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie fisse
L'accensione di una spia rossa o arancione
indica che potrebbe essere presente
un'anomalia che richiede ulteriori controlli.
Se una spia rimane accesa
I riferimenti (1), (2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Contattare la Rete PEUGEOT o un
riparatore qualificato.
(3): Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).
Temperatura massima del liquido di
raffreddamento
Fissa con blocchi accesi in rosso
(con quadro strumenti a matrice).
oppure
Fissa (salvo su quadro strumenti a matrice).
La temperatura del circuito di raffreddamento è
troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (ibrido ricaricabile)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Page 15 of 260

13
Strumenti del cruscotto
1Eseguire la procedura (1) e poi (2).
Cavo collegato (ibrido ricaricabile)Fissa all'inserimento del contatto.
Il cavo di carica è collegato al connettore
del veicolo.
Fissa all'inserimento del contatto,
accompagnata da un messaggio.
Non è possibile avviare il veicolo mentre il cavo
di carica è collegato al connettore del veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (ad es. morsetti sporchi, cinghia
dell'alternatore allentata o rotta).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►
Con cambio manuale, inserire una marcia.
►
Con cambio automatico , bloccare una delle
ruote con i cunei in dotazione.
Pulire e serrare i morsetti. Se la spia non si
spegne quando si avvia il motore, eseguire la
procedura (2).
FrenataFissa.
Notevole diminuzione del livello del
liquido dei freni nell'impianto frenante.
Effettuare la procedura (1), poi rabboccare
con liquido conforme alle raccomandazioni del Costruttore. Se il problema persiste, eseguire la
procedura (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Anomalia inserimento/disinserimento.
Eseguire la procedura (1): parcheggiare su un
terreno in piano (una superficie orizzontale).
Con cambio manuale, inserire una marcia.
Con cambio automatico, selezionare la
modalità
P
.
Interrompere il contatto ed eseguire la procedura
(2).
ServosterzoFissa, accompagnata da un segnale
acustico.
Malfunzionamento del servosterzo.
Eseguire la procedura (1) e poi (2).
Porte aperteFissa, abbinata a un messaggio che
identifica la porta.
Un segnale acustico integra l'allarme se la
velocità è superiore a 10
km/h.
Una porta o il bagagliaio non sono chiusi
correttamente.
Cinture di sicurezza non allacciate/
volutamente sganciate
Fissa o lampeggiante, accompagnata da
un segnale acustico d'intensità crescente.
Una delle cinture di sicurezza non è stata
allacciata o è stata volutamente slacciata.
Spie arancioni
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un
messaggio.
Sono state rilevate una o più anomalie minori per
cui non sono presenti spie specifiche.
Identifica la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti.
È possibile risolvere da sé alcune anomalie,
come la sostituzione della pila del telecomando.
Per altre anomalie, ad esempio del sistema di
segnalazione pneumatici sgonfi, eseguire la
procedura (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi per
cui non sono presenti spie specifiche.
Identificare la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti, poi
eseguire la procedura (3).
Fissa, accompagnata dal messaggio
"Anomalia freno di stazionamento ".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile.
Eseguire la procedura (2).
Page 16 of 260

14
Strumenti del cruscotto
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni Diesel BlueHDi.
FrenataFissa.
È stata rilevata un'anomalia minore del
sistema frenante.
Guidare con prudenza.
Eseguire la procedura (3).
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio " Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuale non funzionano, il comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia del
comando.
Eseguire la procedura (2).
Fissa, accompagnata dal
messaggio " Anomalia
freno di stazionamento ".
Il freno di stazionamento elettrico presenta
un'anomalia: le funzioni manuali e automatiche
potrebbero non funzionare.
A veicolo fermo, per immobilizzarlo:
►
T
irare il comando del freno di stazionamento
elettrico e tenerlo tirato per circa 7-15 secondi,
fino all'accensione della spia sul quadro
strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►
Parcheggiare su un terreno in piano.
►
Con cambio manuale, inserire una marcia.
►
Con cambio automatico, selezionare la
modalità
P
, poi bloccare una delle ruote con i
cunei in dotazione.
Poi eseguire la procedura (2).
Funzioni automatiche disattivate (freno di
stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all'accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►
A
vviare il motore.
►
Utilizzare il comando per inserire il freno di
stazionamento elettrico.
►
Rilasciare completamente il pedale del freno. ►
T
enere premuto il comando nella direzione
di rilascio per una durata compresa tra 10 e 15
secondi.
►
Rilasciare il comando.
►
Premere e tenere premuto il pedale del freno.
►
T
irare il comando nella direzione di
inserimento per 2 secondi.
►
Rilasciare il comando e il pedale del freno.
Sistema antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva le capacità di frenata normali.
Guidare con cautela a velocità moderata, poi
eseguire la procedura (3).
ServosterzoFissa.
È stata rilevata una lieve anomalia del
servosterzo.
Guidare con cautela a velocità moderata, poi
eseguire la procedura (3).
Sistema di autodiagnosi del motore
Lampeggiante.
Anomalia del sistema di controllo motore.
Rischio di danni irreversibili al catalizzatore.
È necessario eseguire la procedura (2).
Fissa.
Anomalia del sistema antinquinamento.
La spia deve spegnersi all'avviamento del
motore.
Eseguire la procedura (3) al più presto.
