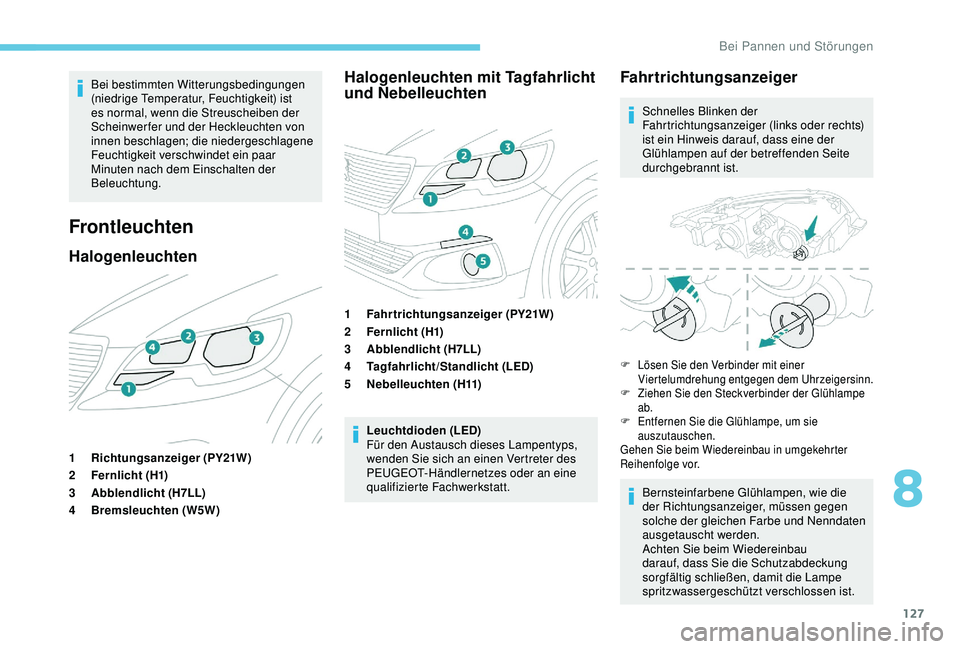

Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar
Minuten nach dem Einschalten der
Beleuchtung.
Frontleuchten
HalogenleuchtenHalogenleuchten mit Tagfahrlicht
und Nebelleuchten
1
Richtungsanzeiger (PY21W)
2 Fernlicht (H1)
3 Abblendlicht (H7LL)
4 Bremsleuchten (W5W) 1
Fahrtrichtungsanzeiger (PY21W)
2 Fernlicht (H1)
3 Abblendlicht (H7LL)
4 Tagfahrlicht/Standlicht (LED)
5 Nebelleuchten (H11)
Leuchtdioden (LED)
Für den Austausch dieses Lampentyps,
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Fahrtrichtungsanzeiger
Schnelles Blinken der
Fahrtrichtungsanzeiger (links oder rechts)
ist ein Hinweis darauf, dass eine der
Glühlampen auf der betreffenden Seite
durchgebrannt ist.
F Lösen Sie den Verbinder mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
F

Z
iehen Sie den Steckverbinder der Glühlampe
ab.
F

E
ntfernen Sie die Glühlampe, um sie
auszutauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bernsteinfarbene Glühlampen, wie die
der Richtungsanzeiger, müssen gegen
solche der gleichen Farbe und Nenndaten
ausgetauscht werden.
Achten Sie beim Wiedereinbau
darauf, dass Sie die Schutzabdeckung
sorgfältig schließen, damit die Lampe
spritzwassergeschützt verschlossen ist.
8
Bei Pannen und Störungen

128

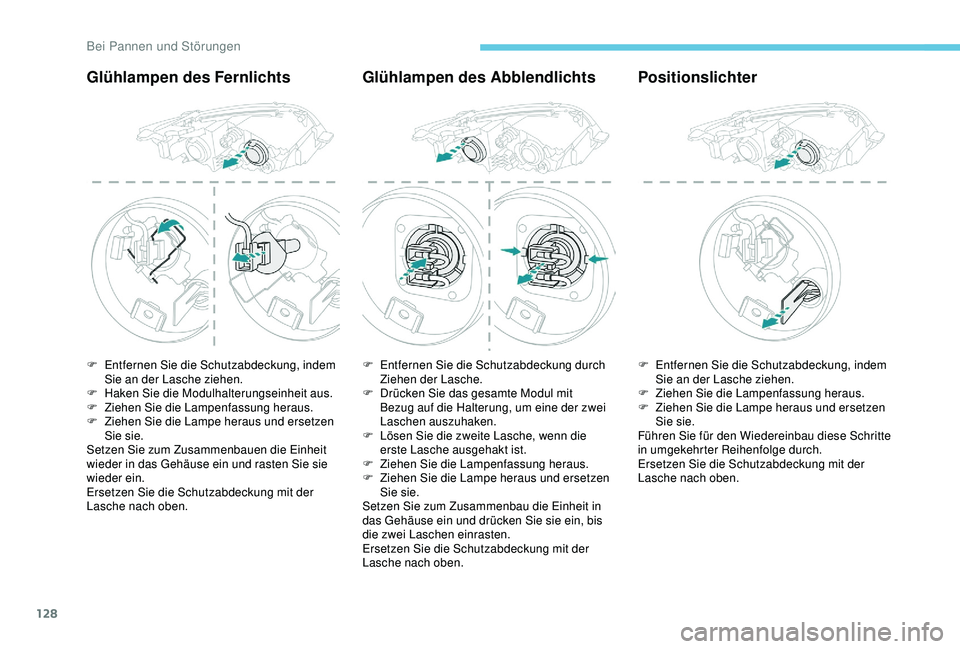

Glühlampen des FernlichtsGlühlampen des AbblendlichtsPositionslichter
F Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.
F

H
aken Sie die Modulhalterungseinheit aus.
F

Z
iehen Sie die Lampenfassung heraus.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
Setzen Sie zum Zusammenbauen die Einheit
wieder in das Gehäuse ein und rasten Sie sie
wieder ein.
Ersetzen Sie die Schutzabdeckung mit der
Lasche nach oben. F
E ntfernen Sie die Schutzabdeckung durch
Ziehen der Lasche.
F

D
rücken Sie das gesamte Modul mit
Bezug auf die Halterung, um eine der zwei
Laschen auszuhaken.
F

L
ösen Sie die zweite Lasche, wenn die
erste Lasche ausgehakt ist.
F

Z
iehen Sie die Lampenfassung heraus.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
Setzen Sie zum Zusammenbau die Einheit in
das Gehäuse ein und drücken Sie sie ein, bis
die zwei Laschen einrasten.
Ersetzen Sie die Schutzabdeckung mit der
Lasche nach oben. F
E ntfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.
F

Z
iehen Sie die Lampenfassung heraus.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Ersetzen Sie die Schutzabdeckung mit der
Lasche nach oben.
Bei Pannen und Störungen

129

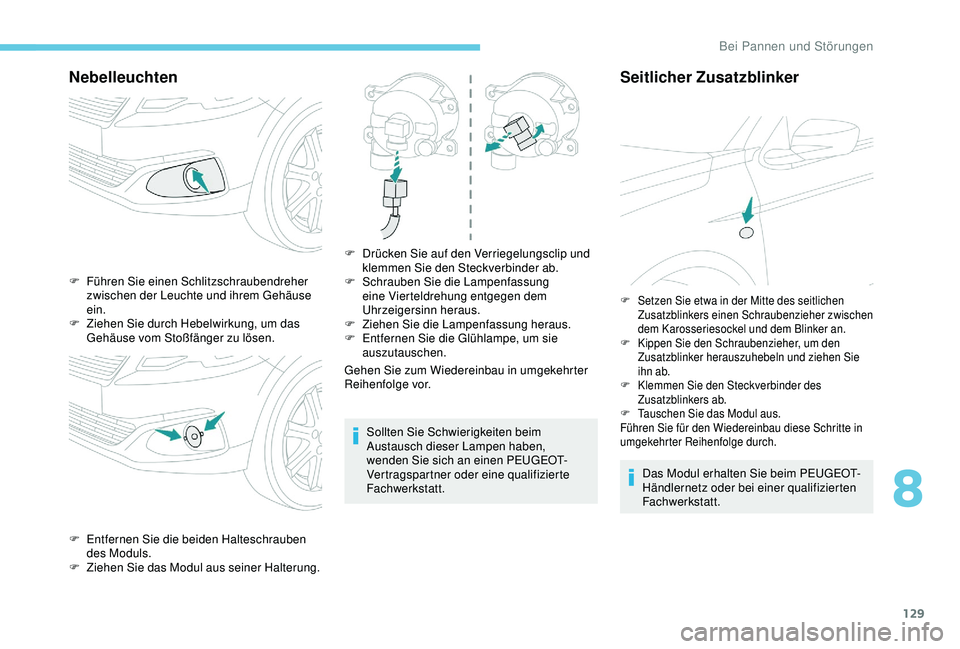

Nebelleuchten
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.Sollten Sie Schwierigkeiten beim
Austausch dieser Lampen haben,
wenden Sie sich an einen PEUGEOT-
Vertragspartner oder eine qualifizierte
Fachwerkstatt.
Seitlicher Zusatzblinker
Das Modul erhalten Sie beim PEUGEOT-
Händlernetz oder bei einer qualifizierten
Fachwerkstatt.
F

F

ühren Sie einen Schlitzschraubendreher
zwischen der Leuchte und ihrem Gehäuse
ein.
F

Z

iehen Sie durch Hebelwirkung, um das
Gehäuse vom Stoßfänger zu lösen.
F

E

ntfernen Sie die beiden Halteschrauben
des Moduls.
F

Z

iehen Sie das Modul aus seiner Halterung. F

D

rücken Sie auf den Verriegelungsclip und
klemmen Sie den Steckverbinder ab.
F

Sc

hrauben Sie die Lampenfassung
eine Vierteldrehung entgegen dem
Uhrzeigersinn heraus.
F

Z

iehen Sie die Lampenfassung heraus.
F

E

ntfernen Sie die Glühlampe, um sie
auszutauschen.
F Setzen Sie etwa in der Mitte des seitlichen Zusatzblinkers einen Schraubenzieher zwischen
dem Karosseriesockel und dem Blinker an.
F

K
ippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie
ihn ab.
F

K
lemmen Sie den Steckverbinder des
Zusatzblinkers ab.
F

T
auschen Sie das Modul aus.
Führen Sie für den Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch.
8
Bei Pannen und Störungen

130

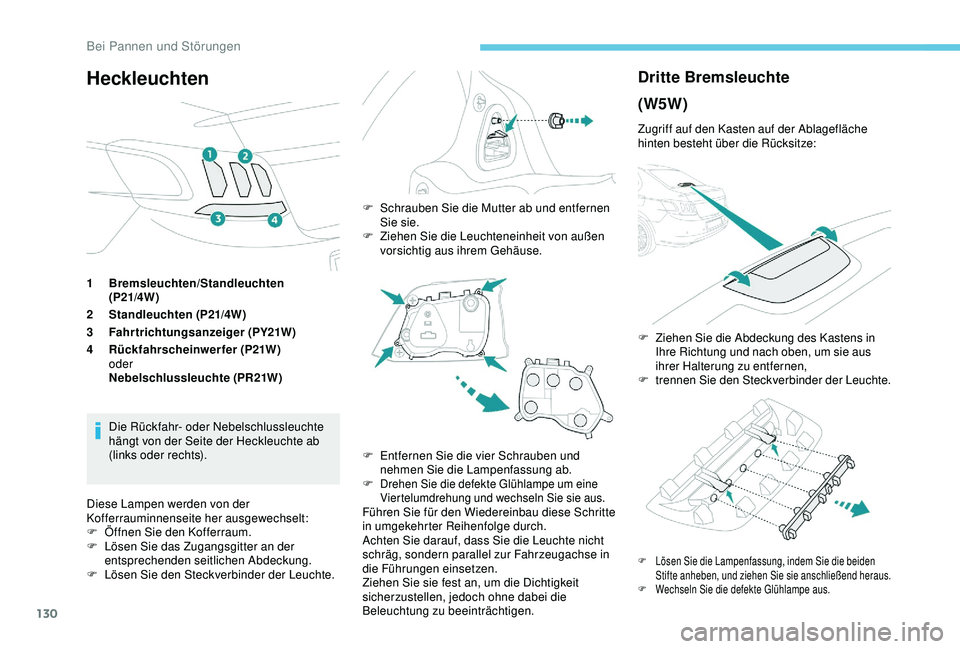

Heckleuchten
1Bremsleuchten/Standleuchten
(P21/4W )
2 Standleuchten (P21/4W)
3 Fahrtrichtungsanzeiger (PY21W)
4 Rückfahrscheinwerfer (P21W)
oder
Nebelschlussleuchte (PR21W)
Die Rückfahr- oder Nebelschlussleuchte
hängt von der Seite der Heckleuchte ab
(links oder rechts).
Dritte Bremsleuchte
(W5W)
Zugriff auf den Kasten auf der Ablagefläche
hinten besteht über die Rücksitze:
F Lösen Sie die Lampenfassung, indem Sie die beiden
Stifte anheben, und ziehen Sie sie anschließend heraus.
F

W
echseln Sie die defekte Glühlampe aus.
F Ziehen Sie die Abdeckung des Kastens in Ihre Richtung und nach oben, um sie aus
ihrer Halterung zu entfernen,
F

t
rennen Sie den Steckverbinder der Leuchte.
F Schrauben Sie die Mutter ab und entfernen Sie sie.
F

Z
iehen Sie die Leuchteneinheit von außen
vorsichtig aus ihrem Gehäuse.
Diese Lampen werden von der
Kofferrauminnenseite her ausgewechselt:
F

Ö

ffnen Sie den Kofferraum.
F

L

ösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung.
F

L

ösen Sie den Steckverbinder der Leuchte. F

E
ntfernen Sie die vier Schrauben und
nehmen Sie die Lampenfassung ab.
F

Drehen Sie die defekte Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Achten Sie darauf, dass Sie die Leuchte nicht
schräg, sondern parallel zur Fahrzeugachse in
die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.
Bei Pannen und Störungen

131
Führen Sie diese Schritte beim Wiedereinbau
in umgekehrter Reihenfolge durch.Stellen Sie sicher, dass die Abdeckung
des Gehäuses richtig in der Halterung
sitzt, bevor Sie sie einrasten.
Kennzeichnungsbeleuchtung
(W5W)
F Führen Sie einen dünnen Schraubenzieher in eine der äußeren Öffnungen der
transparenten Abdeckung ein.
F

D
rücken Sie sie nach außen, um sie
auszuhaken und nehmen Sie sie ab.
F

Z
iehen Sie die defekte Lampe heraus und
ersetzen Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Austausch einer Sicherung
Zugang zum Werkzeug Austausch einer SicherungVor dem Austausch einer Sicherung:
F
m uss die Störungsursache ermittelt und
behoben werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
F

m
üssen zur Identifizierung der
defekten Sicherung die vorhandenen
Zuordnungstabellen und Schaltpläne zurate
gezogen werden.
Für den Eingriff an einer Sicherung ist es
unbedingt erforderlich:
F

d
ie Spezialzange zu benutzen, um die
Sicherung abzuziehen und den Zustand
ihres Drahts zu überprüfen,
F

d
ie defekte Sicherung immer durch eine
Sicherung gleicher Stärke (gleicher Farbe)
auszutauschen; eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Der Austausch einer anderen als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an
Ihrem Fahrzeug führen. Wenden Sie sich an
einen PEUGEOT-Vertragspartner oder eine
qualifizierte Fachwerkstatt.
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angebracht.
F

Z
um Lösen des Deckels zuerst oben rechts,
dann links ziehen.
F

L
ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F

Z
iehen Sie die Zange heraus.
8
Bei Pannen und Störungen

132

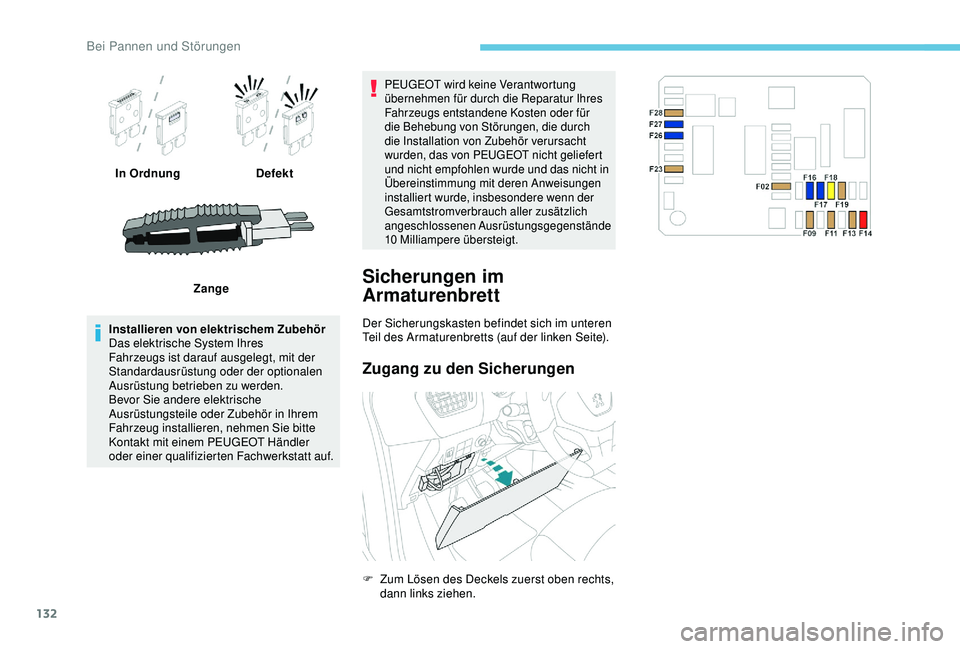

In OrdnungDefekt
Zange
Installieren von elektrischem Zubehör
Das elektrische System Ihres
Fahrzeugs ist darauf ausgelegt, mit der
Standardausrüstung oder der optionalen
Ausrüstung betrieben zu werden.
Bevor Sie andere elektrische
Ausrüstungsteile oder Zubehör in Ihrem
Fahrzeug installieren, nehmen Sie bitte
Kontakt mit einem PEUGEOT Händler
oder einer qualifizierten Fachwerkstatt auf.
PEUGEOT wird keine Verantwortung
übernehmen für durch die Reparatur Ihres
Fahrzeugs entstandene Kosten oder für
die Behebung von Störungen, die durch
die Installation von Zubehör verursacht
wurden, das von PEUGEOT nicht geliefert
und nicht empfohlen wurde und das nicht in
Übereinstimmung mit deren Anweisungen
installiert wurde, insbesondere wenn der
Gesamtstromverbrauch aller zusätzlich
angeschlossenen Ausrüstungsgegenstände
10 Milliampere übersteigt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben rechts, dann links ziehen.
Bei Pannen und Störungen

133

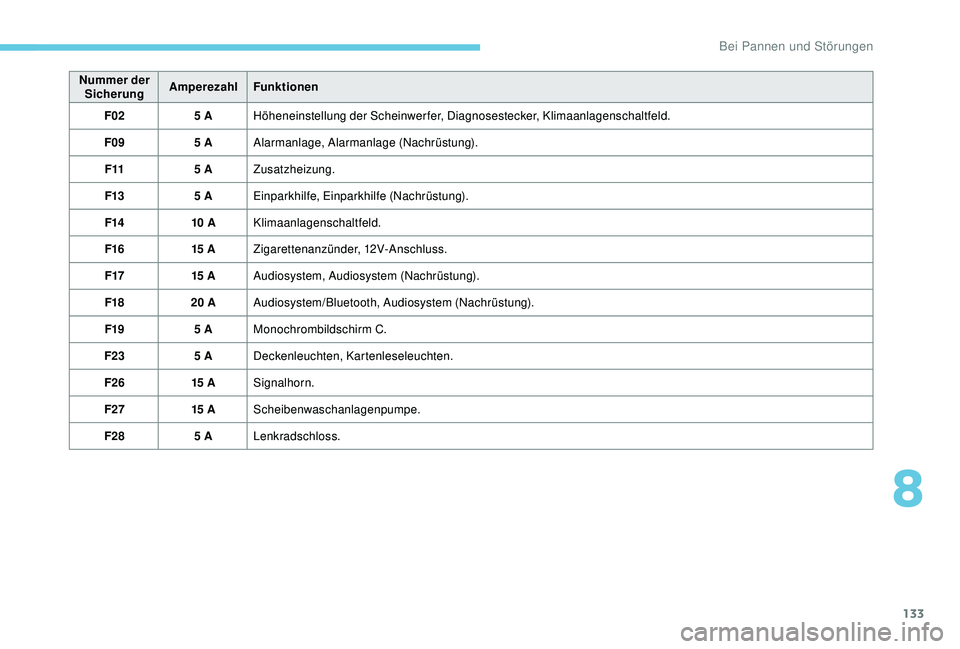

Nummer der Sicherung Amperezahl
Funktionen
F02 5 AHöheneinstellung der Scheinwerfer, Diagnosestecker, Klimaanlagenschaltfeld.
F09 5 AAlarmanlage, Alarmanlage (Nachrüstung).
F11 5 AZusatzheizung.
F13 5 AEinparkhilfe, Einparkhilfe (Nachrüstung).
F14 10 AKlimaanlagenschaltfeld.
F16 15 AZigarettenanzünder, 12V-Anschluss.
F17 15 AAudiosystem, Audiosystem (Nachrüstung).
F18 20 AAudiosystem/Bluetooth, Audiosystem (Nachrüstung).
F19 5 AMonochrombildschirm C.
F23 5 ADeckenleuchten, Kartenleseleuchten.
F26 15 ASignalhorn.
F27 15 AScheibenwaschanlagenpumpe.
F28 5 ALenkradschloss.
8
Bei Pannen und Störungen

134

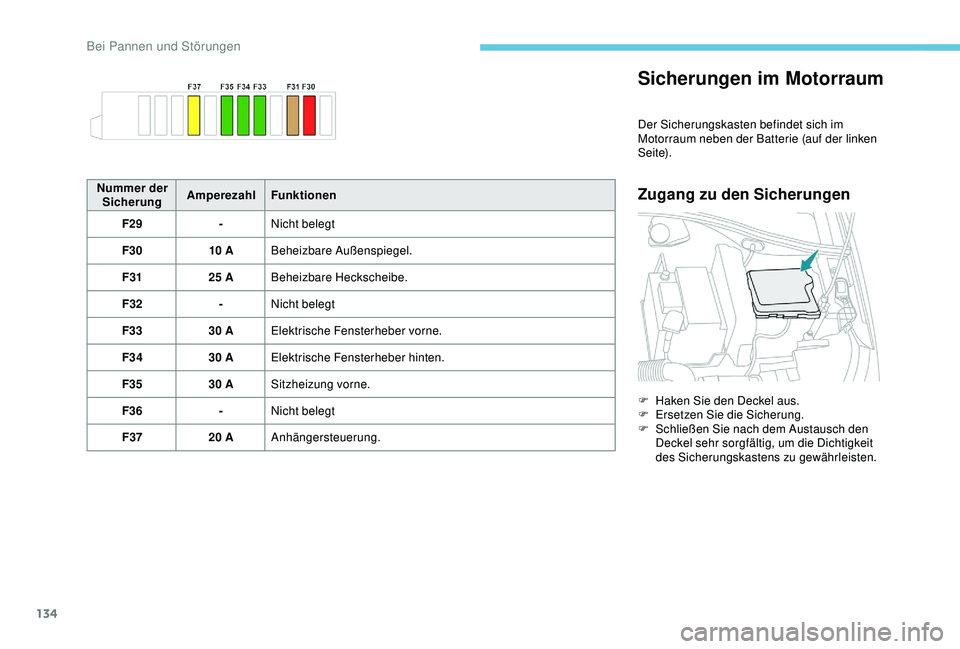

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der linken
S e i te).
Zugang zu den SicherungenNummer der Sicherung Amperezahl
Funktionen
F29 -Nicht belegt
F30 10 ABeheizbare Außenspiegel.
F31 25 ABeheizbare Heckscheibe.
F32 -Nicht belegt
F33 30 AElektrische Fensterheber vorne.
F34 30 AElektrische Fensterheber hinten.
F35 30 ASitzheizung vorne.
F36 -Nicht belegt
F37 20 AAnhängersteuerung. F

H
aken Sie den Deckel aus.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sehr sorgfältig, um die Dichtigkeit
des Sicherungskastens zu gewährleisten.
