Page 185 of 292
183
Información práctica
7Estado del testigo
Parpadeante
POWER CHARGE FAULT SímboloDescripción
Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.
(verde)
(verde)
(rojo)
La unidad de control está realizando un
autodiagnóstico.
(verde)
Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.
(verde)
(verde)
Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.
(verde)
(verde)
Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.

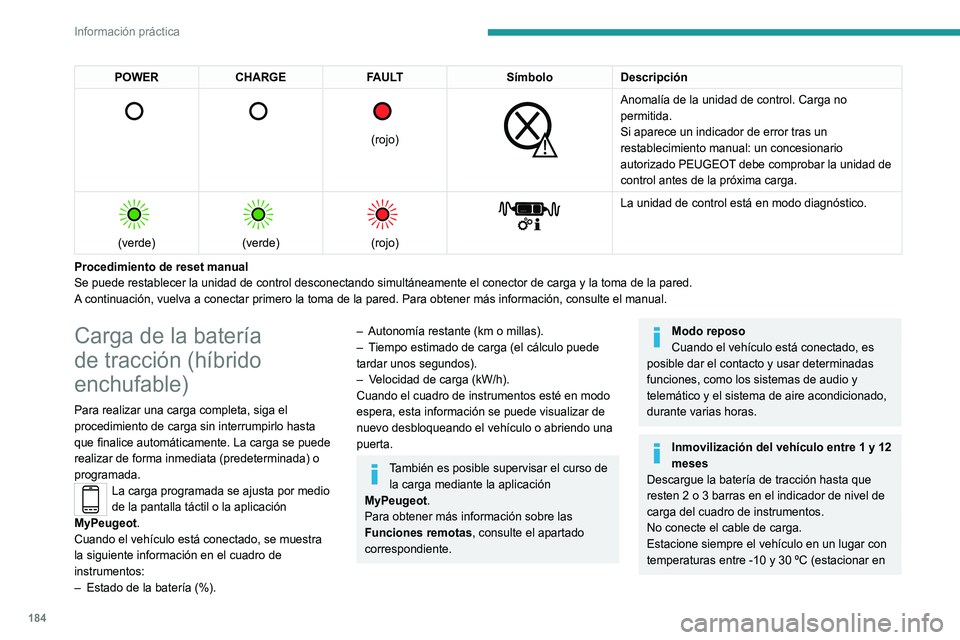

Page 186 of 292

184
Información práctica
un lugar con temperaturas extremas puede
dañar la batería de tracción).
Consulte el apartado Batería para accesorios
(híbrido recargable) para ver el procedimiento
de desconexión de la batería.
Precauciones
Los vehículos híbridos recargables
han sido desarrollados conforme a las
recomendaciones sobre límites máximos de
campos electromagnéticos establecidos por las
Directrices de 1998 de la Comisión internacional
de protección contra la radiación no ionizante o
ICNRP, por sus siglas en inglés.
Aquellas personas portadoras de marcapasos o de dispositivos similares
deben consultar con un médico acerca de las
posibles precauciones a adoptar, o bien ponerse
en contacto con el fabricante del dispositivo
médico electrónico implantado para comprobar
que su funcionamiento esté garantizado en un
entorno que cumpla las directrices de la ICNIRP.
En caso de duda, durante la carga, no
permanezca dentro del vehículo o cerca de este,
ni cerca del cable de carga o de la unidad de
carga, ni siquiera durante un tiempo breve.
Antes de la carga
Dependiendo del contexto:
► Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehículo.
POWER CHARGE FAULT SímboloDescripción
(rojo)
Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad de
control antes de la próxima carga.
(verde)
(verde)
(rojo)
La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
Carga de la batería
de tracción (híbrido
enchufable)
Para realizar una carga completa, siga el
procedimiento de carga sin interrumpirlo hasta
que finalice automáticamente. La carga se puede
realizar de forma inmediata (predeterminada) o
programada.
La carga programada se ajusta por medio
de la pantalla táctil o la aplicación
MyPeugeot.
Cuando el vehículo está conectado, se muestra
la siguiente información en el cuadro de
instrumentos:
–
Estado de la batería (%).
– Autonomía restante (km o millas).
– T iempo estimado de carga (el cálculo puede
tardar unos segundos).
–
V
elocidad de carga (kW/h).
Cuando el cuadro de instrumentos esté en modo
espera, esta información se puede visualizar de
nuevo desbloqueando el vehículo o abriendo una
puerta.
También es posible supervisar el curso de la carga mediante la aplicación
MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Modo reposo
Cuando el vehículo está conectado, es
posible dar el contacto y usar determinadas
funciones, como los sistemas de audio y
telemático y el sistema de aire acondicionado,
durante varias horas.
Inmovilización del vehículo entre 1 y 12
meses
Descargue la batería de tracción hasta que
resten 2 o 3 barras en el indicador de nivel de
carga del cuadro de instrumentos.
No conecte el cable de carga.
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en

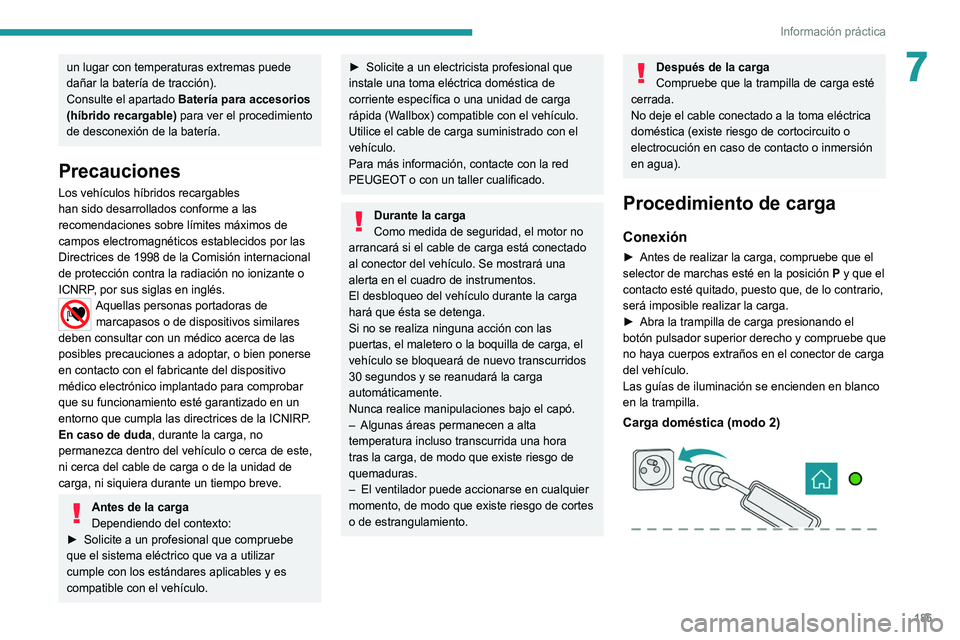

Page 187 of 292

185
Información práctica
7un lugar con temperaturas extremas puede
dañar la batería de tracción).
Consulte el apartado Batería para accesorios
(híbrido recargable) para ver el procedimiento
de desconexión de la batería.
Precauciones
Los vehículos híbridos recargables
han sido desarrollados conforme a las
recomendaciones sobre límites máximos de
campos electromagnéticos establecidos por las
Directrices de 1998 de la Comisión internacional
de protección contra la radiación no ionizante o
ICNRP, por sus siglas en inglés.
Aquellas personas portadoras de marcapasos o de dispositivos similares
deben consultar con un médico acerca de las
posibles precauciones a adoptar, o bien ponerse
en contacto con el fabricante del dispositivo
médico electrónico implantado para comprobar
que su funcionamiento esté garantizado en un
entorno que cumpla las directrices de la ICNIRP.
En caso de duda, durante la carga, no
permanezca dentro del vehículo o cerca de este,
ni cerca del cable de carga o de la unidad de
carga, ni siquiera durante un tiempo breve.
Antes de la carga
Dependiendo del contexto:
►
Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehículo.
► Solicite a un electricista profesional que
instale una toma eléctrica doméstica de
corriente específica o una unidad de carga
rápida (W
allbox) compatible con el vehículo.
Utilice el cable de carga suministrado con el
vehículo.
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
Durante la carga
Como medida de seguridad, el motor no
arrancará si el cable de carga está conectado
al conector del vehículo. Se mostrará una
alerta en el cuadro de instrumentos.
El desbloqueo del vehículo durante la carga
hará que ésta se detenga.
Si no se realiza ninguna acción con las
puertas, el maletero o la boquilla de carga, el
vehículo se bloqueará de nuevo transcurridos
30 segundos y se reanudará la carga
automáticamente.
Nunca realice manipulaciones bajo el capó.
–
Algunas áreas permanecen a alta
temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
–
El ventilador puede accionarse en cualquier
momento, de modo que existe riesgo de cortes
o de estrangulamiento.
Después de la carga
Compruebe que la trampilla de carga esté
cerrada.
No deje el cable conectado a la toma eléctrica
doméstica (existe riesgo de cortocircuito o
electrocución en caso de contacto o inmersión
en agua).
Procedimiento de carga
Conexión
► Antes de realizar la carga, compruebe que el
selector de marchas esté en la posición P y que el
contacto esté quitado, puesto que, de lo contrario,
será imposible realizar la carga.
►
Abra la trampilla de carga presionando el
botón pulsador superior derecho y compruebe que
no haya cuerpos extraños en el conector de carga
del vehículo.
Las guías de iluminación se encienden en blanco
en la trampilla.
Carga doméstica (modo 2)
Page 188 of 292

186
Información práctica
Carga programada
Ajustes
Con PEUGEOT Connect Nav► En el menú Energy de la pantalla táctil,
seleccione la página Carga.
► Establezca la hora de inicio de la carga.
► Pulse OK.
La configuración se guarda en el sistema.
Con PEUGEOT Connect Radio o PEUGEOT
Connect Nav
También puede configurar la función de carga programada en cualquier momento
mediante un teléfono móvil, utilizando la
aplicación MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Activación
► Conecte el vehículo al equipamiento de carga
que desee.
► Pulse este botón en la trampilla antes
de un minuto para activar la carga
programada (esta acción se confirma al
encenderse las guías de iluminación de color
azul).
Dispositivo de enganche
de remolque
Distribución de la carga
► En primer lugar , conecte el cable de carga de
la unidad de control a la toma doméstica.
Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan, y, a
continuación, solo permanece iluminado el testigo
POWER con una luz verde.
►
Retire la cubierta de protección de la boquilla
de carga.
►
Inserte la boquilla en el conector de carga del
vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación con una luz
verde y el parpadeo del testigo
CHARGE de la
unidad de control con una luz verde.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga rápida (modo 3)
► Siga las instrucciones del usuario de la unidad
de carga rápida (W allbox).
►
Retire la cubierta de protección de la boquilla
de carga.
►
Inserte la boquilla en el conector de carga del
vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación verdes de
la trampilla.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Desconexión
Antes de desconectar la boquilla del conector de
carga:
► Si el vehículo está bloqueado, desbloquéelo.
► Si el vehículo está desbloqueado, bloquéelo y
luego desbloquéelo.
Si está activado el desbloqueo selectivo
de puertas, pulse el botón de desbloqueo
en el mando a distancia dos veces para
desconectar la boquilla.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla está desbloqueada.
►
Retire
la boquilla de carga en los 30 segundos
siguientes.
Carga doméstica (modo 2)
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija de las
guías luminosas en la trampilla.
►
T
ras desconectar, vuelva a colocar la cubierta
de protección sobre la boquilla y cierre la trampilla
de carga.
►
Desconecte el cable de carga de la unidad de
control de la toma doméstica.
Carga rápida (modo 3)
La finalización de la carga se confirma en
la unidad de carga rápida (Wallbox) y por la
iluminación fija de las guías de iluminación verdes
en la trampilla.
►
T
ras desconectar, vuelva a colocar la boquilla
en la unidad de carga y cierre la trampilla de
carga.

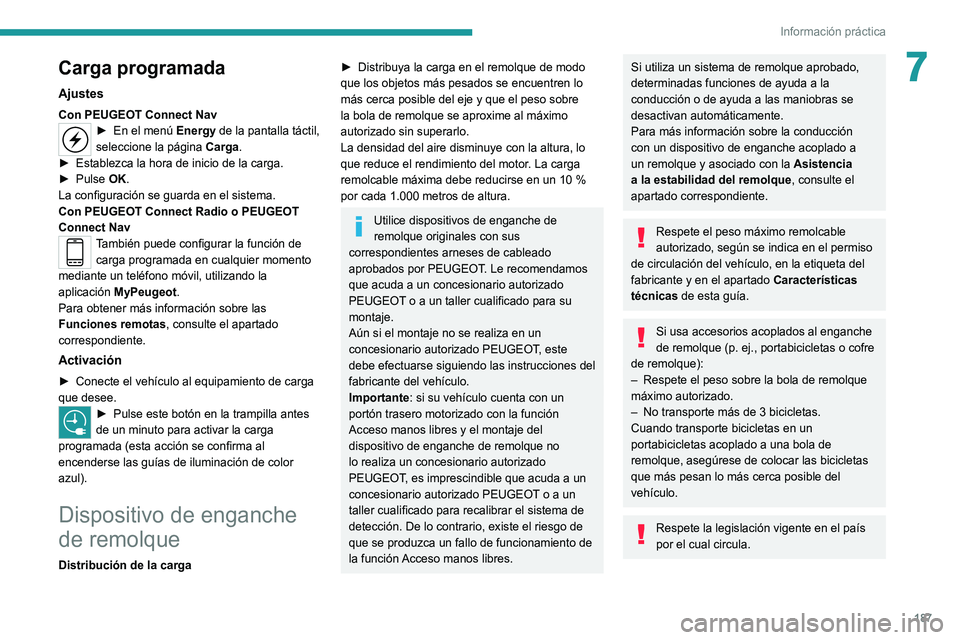

Page 189 of 292

187
Información práctica
7Carga programada
Ajustes
Con PEUGEOT Connect Nav► En el menú Energy de la pantalla táctil,
seleccione la página Carga.
►
Establezca la hora de inicio de la carga.
►
Pulse
OK.
La configuración se guarda en el sistema.
Con PEUGEOT Connect Radio o PEUGEOT
Connect Nav
También puede configurar la función de carga programada en cualquier momento
mediante un teléfono móvil, utilizando la
aplicación MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Activación
► Conecte el vehículo al equipamiento de carga
que desee.
► Pulse este botón en la trampilla antes
de un minuto para activar la carga
programada (esta acción se confirma al
encenderse las guías de iluminación de color
azul).
Dispositivo de enganche
de remolque
Distribución de la carga
► Distribuya la carga en el remolque de modo
que los objetos más pesados se encuentren lo
más cerca posible del eje y que el peso sobre
la bola de remolque se aproxime al máximo
autorizado sin superarlo.
La densidad del aire disminuye con la altura, lo
que reduce el rendimiento del motor
. La carga
remolcable máxima debe reducirse en un 10
%
por cada 1.000 metros de altura.
Utilice dispositivos de enganche de
remolque originales con sus
correspondientes arneses de cableado
aprobados por PEUGEOT. Le recomendamos
que acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado para su
montaje.
Aún si el montaje no se realiza en un
concesionario autorizado PEUGEOT, este
debe efectuarse siguiendo las instrucciones del
fabricante del vehículo.
Importante: si su vehículo cuenta con un
portón trasero motorizado con la función
Acceso manos libres y el montaje del
dispositivo de enganche de remolque no
lo realiza un concesionario autorizado
PEUGEOT, es imprescindible que acuda a un
concesionario autorizado PEUGEOT o a un
taller cualificado para recalibrar el sistema de
detección. De lo contrario, existe el riesgo de
que se produzca un fallo de funcionamiento de
la función Acceso manos libres.
Si utiliza un sistema de remolque aprobado,
determinadas funciones de ayuda a la
conducción o de ayuda a las maniobras se
desactivan automáticamente.
Para más información sobre la conducción
con un dispositivo de enganche acoplado a
un remolque y asociado con la Asistencia
a la estabilidad del remolque, consulte el
apartado correspondiente.
Respete el peso máximo remolcable
autorizado, según se indica en el permiso
de circulación del vehículo, en la etiqueta del
fabricante y en el apartado Características
técnicas de esta guía.
Si usa accesorios acoplados al enganche
de remolque (p. ej., portabicicletas o cofre
de remolque):
–
Respete el peso sobre la bola de remolque
máximo autorizado.
–
No transporte más de 3 bicicletas.
Cuando transporte bicicletas en un
portabicicletas acoplado a una bola de
remolque, asegúrese de colocar las bicicletas
que más pesan lo más cerca posible del
vehículo.
Respete la legislación vigente en el país
por el cual circula.
Page 190 of 292

188
Información práctica
– La bola de remolque no debe tener holgura;
compruébelo zarandeándola con la mano.
Si la bola de remolque no está bloqueada,
el remolque podría soltarse y provocar un
accidente.
Durante la utilización
No libere nunca el sistema de bloqueo si
hay un remolque o un portacargas enganchado
a la bola.
No supere nunca el peso máximo autorizado
para el vehículo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehículo y provocar un
accidente.
Antes de iniciar la conducción, compruebe el
reglaje de la altura de los faros y que las luces
del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrícula y/o de su iluminación.
Vehículo equipado con portón trasero
motorizado con la función Acceso
manos libres
Para evitar abrir el portón trasero
inintencionadamente al manipular el dispositivo
de enganche de remolque:
–
Desactive previamente esta función en el
menú de configuración del vehículo.
–
O aleje la llave electrónica de la zona de
detección, con el portón trasero cerrado.
Dispositivo de enganche
de remolque con
bola desmontable sin
herramientas
Presentación
Para instalar o retirar este enganche de remolque
original, no se requieren herramientas.
1. Soporte
2. Obturador de protección
3. Toma de conexión
4. Anilla de seguridad
5. Bola de remolque desmontable
6. Ruedecilla de bloqueo/desbloqueo
7. Cerradura de seguridad con llave
8. Etiqueta para anotar las referencias de la llave
A.En la posición bloqueada (marcas verdes
opuestas la una a la otra), la ruedecilla está
en contacto con la bola de remolque (no hay
separación).
B. En la posición desbloqueada (marca roja
opuesta a la marca verde), la ruedecilla ya
no está en contacto con la bola de remolque
(separación de unos 5
mm).
Pegue la etiqueta que se incluye en una
ubicación claramente visible, cerca del
soporte o en el maletero.
Los remolques con luces LED no son
compatibles con el arnés de cables de
este dispositivo.
Para conducir de forma segura con un
dispositivo de enganche de remolque,
consulte el apartado correspondiente.
Antes de cada utilización
Verifique que la bola de remolque esté
correctamente montada, comprobando los
siguientes puntos:
–
La marca verde de la ruedecilla coincide con
la marca verde de la bola de remolque,
–
La ruedecilla está en contacto con la bola de
remolque (posición
A).
–
La cerradura con llave está cerrada y la llave
retirada; la ruedecilla no se puede accionar
,
Page 191 of 292

189
Información práctica
7– La bola de remolque no debe tener holgura;
compruébelo zarandeándola con la mano.
Si la bola de remolque no está bloqueada,
el remolque podría soltarse y provocar un
accidente.
Durante la utilización
No libere nunca el sistema de bloqueo si
hay un remolque o un portacargas enganchado
a la bola.
No supere nunca el peso máximo autorizado
para el vehículo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehículo y provocar un
accidente.
Antes de iniciar la conducción, compruebe el
reglaje de la altura de los faros y que las luces
del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrícula y/o de su iluminación.

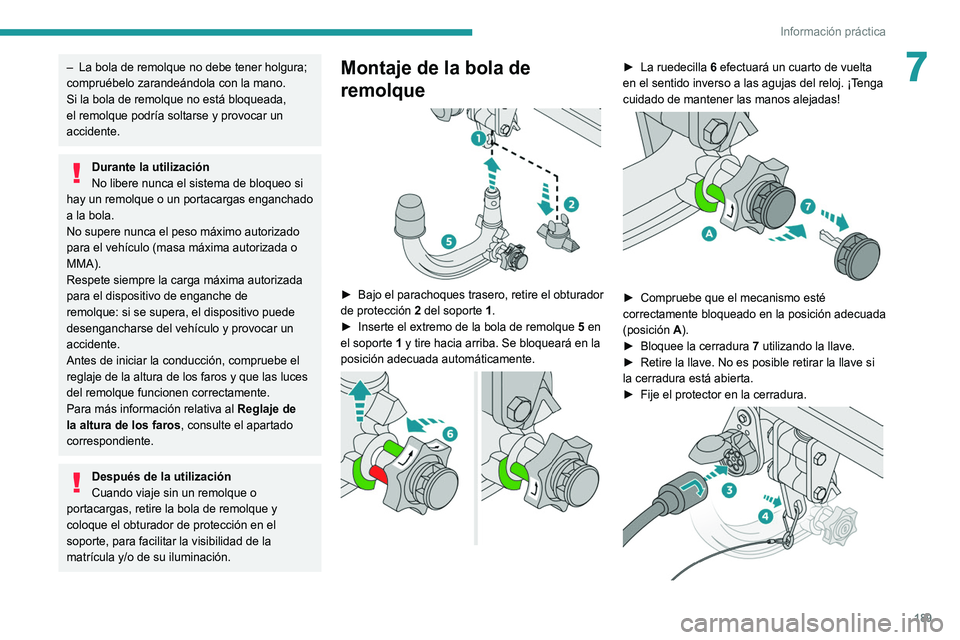

Montaje de la bola de
remolque
► Bajo el parachoques trasero, retire el obturador
de protección 2 del soporte 1.
►
Inserte el extremo de la bola de remolque
5 en
el soporte 1 y tire hacia arriba. Se bloqueará en la
posición adecuada automáticamente.
► La ruedecilla 6 efectuará un cuarto de vuelta
en el sentido inverso a las agujas del reloj. ¡Tenga
cuidado de mantener las manos alejadas!
► Compruebe que el mecanismo esté
correctamente bloqueado en la posición adecuada
(posición
A).
►
Bloquee la cerradura
7 utilizando la llave.
►
Retire la llave. No es posible retirar la llave si
la cerradura está abierta.
►
Fije el protector en la cerradura.
Page 192 of 292

190
Información práctica
Barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Montaje en barras
longitudinales
Las barras transversales deben montarse a
la altura de las marcas situadas en las barras
longitudinales.
► Retire la tapa de protección de la bola de
enganche de remolque.
►
Sujete el remolque a la bola de remolque.
►
Enganche el cable del remolque a la anilla de
seguridad
4 del soporte.
►
Inserte la clavija del remolque y gírela un
cuarto de vuelta para conectarla a la toma de
conexión
3 del soporte.
Desmontaje de la bola de
remolque
► Sujete firmemente la clavija del remolque,
gírela un cuarto de vuelta y tire para
desconectarla de la toma de conexión
3 del
soporte.
►
Suelte el cable de seguridad del remolque de
la anilla de seguridad
4 del soporte.
►
Desenganche el remolque de la bola.
►
V
uelva a colocar la cubierta de protección
sobre la bola.
►
Retire el protector de la cerradura y colóquelo
sobre la cabeza de la llave.
► Inserte la llave en la cerradura 7.
► Abra la cerradura utilizando la llave.
► Sujete firmemente la bola de remolque 5 con
una mano y, con la otra, tire de la ruedecilla 6 y
gírela al máximo hacia la derecha sin soltarla.
►
Extraiga la bola de remolque de la base de su
soporte
1.
►
Suelte la ruedecilla; esta se detendrá
automáticamente en la posición de desbloqueo
(posición
B).
► Vuelva a colocar el obturador de protección 2
en el soporte 1.
►
Guarde la bola de remolque en su funda para
protegerla de golpes y suciedad.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo mediante un
lavado de chorro a alta presión, la bola debe
desmontarse y el obturador de protección debe
insertarse en el soporte.
Intervención en el dispositivo de
remolcado
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
