2022 CITROEN C5 AIRCROSS air condition

83
Sécurité
5l'affichage d'un message et d'un signal sonore,
signale un dysfonctionnement du répartiteur
électronique de freinage (REF).
L'arrêt est impératif dans les meilleures
conditions de sécurité.
Faites appel au réseau CITROËN ou à un atelier
qualifié.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence,
appuyez très fortement sans jamais
relâcher l'effort.
En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Après un choc, faites vérifier les systèmes par le réseau CITROËN ou par
un atelier qualifié.
Contrôle de traction
intelligent ("Snow motion")
Selon version, votre véhicule dispose d'un
système d'aide à la motricité sur la neige : le
contrôle de traction intelligent .
Cette fonction détecte les situations de
faible adhérence pouvant rendre difficile les
démarrages et la progression du véhicule en
neige fraîche profonde ou neige damée.
Dans ces situations, le contrôle de traction
intelligent régule le patinage des roues avant
afin d'optimiser la motricité et le suivi de
trajectoire de votre véhicule.
Sur route avec faible adhérence,
l'utilisation de pneumatiques neige est
fortement conseillée.
Antipatinage des roues (ASR) / Contrôle dynamique
de stabilité (CDS)
L'antipatinage des roues optimise la motricité
en agissant sur les freins des roues motrices
et sur le moteur, afin d'éviter le patinage d'une
ou plusieurs roues. Il améliore aussi la stabilité
directionnelle du véhicule.
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le contrôle dynamique de stabilité agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
En cas de problème d'adhérence ou de
trajectoire, ces systèmes se mettent en marche.
Ceci est signalé par le clignotement de ce
témoin au combiné.
Désactivation / Réactivation
Dans des conditions exceptionnelles (démarrage
du véhicule embourbé, immobilisé dans la
neige, sur sol meuble), il peut s'avérer utile
de désactiver les systèmes pour faire patiner
librement les roues et retrouver de l'adhérence.
Dès que les conditions d'adhérence le
permettent, réactiver les systèmes.
Le paramétrage se fait par le menu
Conduite
/ Véhicule de la tablette tactile.
► Ou, selon version, tourner la molette
du " Grip control " sur cette position.
La désactivation est signalée par
l'allumage de ce témoin au combiné et
l'affichage d'un message.
Les systèmes se réactivent automatiquement
après chaque coupure de contact ou à partir de
50

km/h.
En dessous de 50
km/h, les réactiver
manuellement.
Anomalie de fonctionnement
L'allumage de ce témoin, accompagné de
l'affichage d'un message et d'un signal
sonore, signalent un dysfonctionnement des
systèmes.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification des systèmes.
ASR / CDS
Ces systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre

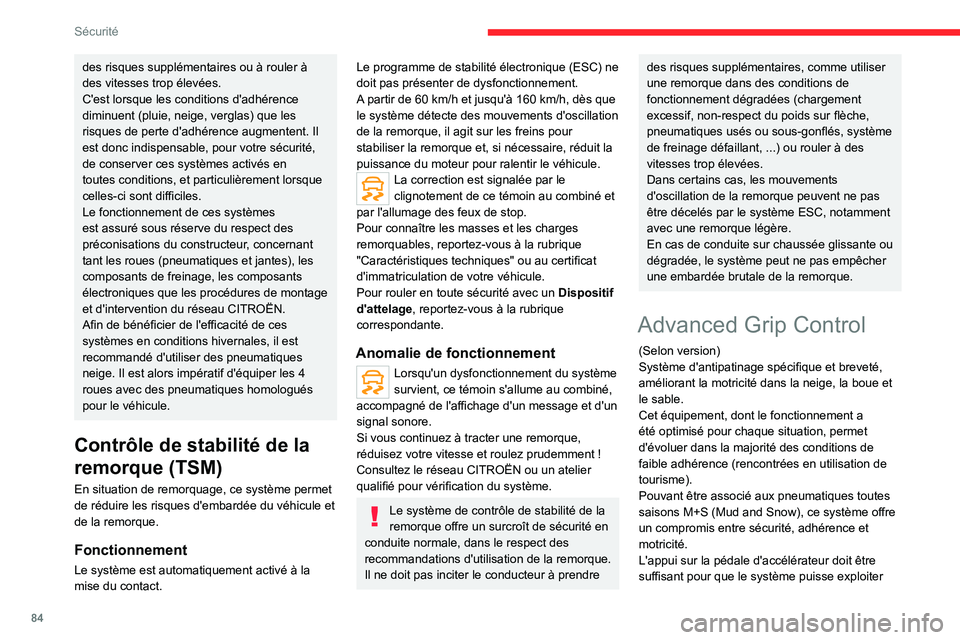

84
Sécurité
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que les
risques de perte d'adhérence augmentent. Il
est donc indispensable, pour votre sécurité,
de conserver ces systèmes activés en
toutes conditions, et particulièrement lorsque
celles-ci sont difficiles.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect des
préconisations du constructeur, concernant
tant les roues (pneumatiques et jantes), les
composants de freinage, les composants
électroniques que les procédures de montage
et d'intervention du réseau CITROËN.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige. Il est alors impératif d'équiper les 4
roues avec des pneumatiques homologués
pour le véhicule.
Contrôle de stabilité de la
remorque (TSM)
En situation de remorquage, ce système permet
de réduire les risques d'embardée du véhicule et
de la remorque.
Fonctionnement
Le système est automatiquement activé à la
mise du contact.
Le programme de stabilité électronique (ESC) ne
doit pas présenter de dysfonctionnement.
A partir de 60 km/h et jusqu'à 160 km/h, dès que
le système détecte des mouvements d'oscillation
de la remorque, il agit sur les freins pour
stabiliser la remorque et, si nécessaire, réduit la
puissance du moteur pour ralentir le véhicule.
La correction est signalée par le
clignotement de ce témoin au combiné et
par l'allumage des feux de stop.
Pour connaître les masses et les charges
remorquables, reportez-vous à la rubrique
"Caractéristiques techniques" ou au certificat
d'immatriculation de votre véhicule.
Pour rouler en toute sécurité avec un Dispositif
d'attelage, reportez-vous à la rubrique
correspondante.
Anomalie de fonctionnement
Lorsqu'un dysfonctionnement du système
survient, ce témoin s'allume au combiné,
accompagné de l'affichage d'un message et d'un
signal sonore.
Si vous continuez à tracter une remorque,
réduisez votre vitesse et roulez prudemment !
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Le système de contrôle de stabilité de la
remorque offre un surcroît de sécurité en
conduite normale, dans le respect des
recommandations d'utilisation de la remorque.
Il ne doit pas inciter le conducteur à prendre
des risques supplémentaires, comme utiliser
une remorque dans des conditions de
fonctionnement dégradées (chargement
excessif, non-respect du poids sur flèche,
pneumatiques usés ou sous-gonflés, système
de freinage défaillant, ...) ou rouler à des
vitesses trop élevées.
Dans certains cas, les mouvements
d'oscillation de la remorque peuvent ne pas
être décelés par le système ESC, notamment
avec une remorque légère.
En cas de conduite sur chaussée glissante ou
dégradée, le système peut ne pas empêcher
une embardée brutale de la remorque.
Advanced Grip Control
(Selon version)
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue et
le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Pouvant être associé aux pneumatiques toutes
saisons M+S (Mud and Snow), ce système offre
un compromis entre sécurité, adhérence et
motricité.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter

85
Sécurité
5la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions permet de
choisir le mode de réglage correspondant aux
conditions de roulage rencontrées.
Associé à chaque mode, un voyant s'allume,
accompagné de l'affichage d'un message pour
confirmer votre choix.
Modes de fonctionnement



Standard (ESC)
Ce mode est calibré pour un niveau de
patinage faible, basé sur différentes
adhérences habituellement rencontrées sur
route.
Après chaque coupure du contact, le système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux
conditions d'adhérence rencontrées pour
chacune des deux roues avant, au démarrage.
(mode actif jusqu'à 80
km/h)
Tout-terrain (boue, herbe humide, ...)
Ce mode autorise, lors du démarrage,
beaucoup de patinage sur la roue la
moins adhérente pour favoriser l'évacuation de
la boue et retrouver de l'adhérence.
Parallèlement, la roue la plus adhérente est
gérée de façon à passer le plus de couple
possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50
km/h)
Sable
Ce mode autorise peu de patinage sur les
deux roues motrices de façon simultanée
pour faire progresser le véhicule et limiter les
risques d'ensablement.
(mode actif jusqu'à 120
km/h)
Sur le sable, ne pas utiliser les autres
modes sous peine d'enliser le véhicule.
Il est possible de désactiver les systèmes
ASR et CDS en tournant la molette sur la
position " OFF".
Les systèmes ASR et CDS n'agiront plus
sur le fonctionnement du moteur ni sur
les freins en cas de dérive de trajectoire.
Ces systèmes se réactivent automatiquement
à partir de 50
km/h ou à chaque remise du
contact.
Recommandations
Le véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il permet d'emprunter occasionnellement
d'autres voies moins carrossables.
Cependant, il ne permet pas la conduite tout-
terrain comme
:
–

la conduite sur terrains pouvant
endommager le soubassement ou arracher
des éléments (tuyau de carburant,
refroidisseur carburant...) par des obstacles
ou des pierres notamment,
–


la conduite sur terrains à forte pente et à
adhérence réduite,
–


le franchissement de cours d'eau.
Hill Assist Descent
Control
Système d'aide à la descente sur les chaussées
non goudronnées (graviers, boue...) ou pentes
importantes.
Ce système permet de réduire le risque de
glissade ou d'emballement du véhicule lors de

90
Sécurité
Airbags
Généralités
Système conçu pour contribuer à renforcer
la sécurité des occupants situés aux places
avant et aux places latérales arrière, en cas de
collision violente. Les airbags complètent l'action
des ceintures de sécurité équipées de limiteur
d'effort.
Des détecteurs électroniques enregistrent et
analysent les chocs frontaux et latéraux subis
dans les zones de détection de choc :
–

En cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protéger les occupants du véhicule

;
aussitôt après le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la visibilité, ni la
sortie éventuelle des occupants.
–

En cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas se
déployer

; seule la ceinture de sécurité contribue
à assurer votre protection dans ces situations.
L'importance d'un choc dépend de la nature de
l'obstacle et de la vitesse du véhicule au moment
de la collision.
* Pour plus d'informations sur la Désactivation de l'airbag frontal pas\
sager , se reporter à la rubrique correspondante.
Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une seule
fois. Si un second choc survient (lors du
même accident ou d'un autre accident),
l'airbag ne se déclenchera plus.
Zones de détection de choc
A. Zone d'impact frontal
B. Zone d'impact latéral
Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement de
fumée et d'un bruit, dus à l'activation de la
cartouche pyrotechnique intégrée au
système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags peut
entraîner une légère diminution de la capacité
auditive pendant un bref laps de temps.
Airbags frontaux

Système protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête et
au thorax.
Pour le conducteur, l'airbag est intégré au centre
du volant ; pour le passager avant, dans la
planche de bord au-dessus de la boîte à gants.
Les airbags frontaux sont adaptatifs. En
particulier, leur dureté diminue en
présence d'un occupant de faible stature,
siège réglé en position longitudinale avancée.
Déclenchement
Ils se déclenchent, sauf l'airbag frontal passager
s'il est désactivé*, en cas de choc frontal violent
appliqué sur tout ou partie de la zone d'impact
frontal
A.

101
Conduite
6Conseils de conduite
► Respecter le code de la route et être vigilant,
quelles que soient les conditions de circulation.
►

Surveiller votre environnement et garder les
mains sur le volant afin d'être en état de réagir à
toute éventualité à tout moment.
►


Adopter une conduite souple, anticiper
les freinages et augmenter les distances de
sécurité, particulièrement en cas d'intempéries.
►


Arrêter votre véhicule pour effectuer les
opérations nécessitant une attention soutenue
(réglages par exemple).
►


Faire une pause toutes les deux heures lors
d'un long trajet.
Important !
Ne jamais laisser le moteur tourner
dans un local fermé sans aération
suffisante. Les moteurs thermiques émettent
des gaz d'échappement toxiques, tel le
monoxyde de carbone. Danger d'intoxication
et de mort
!
En conditions hivernales très sévères
(température inférieure à -23°C), laisser
le moteur tourner pendant 4
minutes avant de
rouler, pour garantir le bon fonctionnement et
la longévité des éléments mécaniques du
véhicule (moteur et boîte de vitesses).
Ne jamais rouler avec le frein de
stationnement serré . Risque de
surchauffe et d'endommagement du système
de freinage
!
Ne jamais stationner et ne jamais
laisser le moteur tourner sur des
surfaces inflammables (exemple
: herbes
sèches, feuilles mortes). Le système
d'échappement du véhicule est très chaud,
même plusieurs minutes après l'arrêt du
moteur. Risque d'incendie
!
Ne jamais laisser un véhicule sans
surveillance, moteur tournant. Si le
conducteur doit quitter le véhicule moteur
tournant, il faut serrer le frein de
stationnement et placer la boîte de vitesses
au point mort ou sur la position N ou P (selon
le type de boîte de vitesses).
Ne jamais laisser des enfants sans
surveillance à l'intérieur d'un véhicule .
Sur chaussée inondée
Il est fortement recommandé de ne pas
conduire sur chaussée inondée car cela pourrait
gravement endommager le moteur (thermique
et/ou électrique), la boîte de vitesses ainsi que
les systèmes électriques du véhicule.


Si vous devez impérativement emprunter un
passage inondé
:
►

Vérifier que la profondeur d'eau n'excède
pas 15

cm, en tenant compte des vagues qui
pourraient être générées par les autres usagers.
►

Désactiver la fonction Stop & Start.
►


Rouler aussi lentement que possible sans
caler

. Ne dépasser en aucun cas la vitesse de
10
km/h.
►

Ne pas s'arrêter et ne pas éteindre le moteur
.
En sortie de chaussée inondée, dès que les
conditions de sécurité le permettent, freiner
légèrement à plusieurs reprises afin de sécher
les disques et les plaquettes de frein.
En cas de doute sur l'état de votre véhicule,
consulter le réseau CITROËN ou un atelier
qualifié.
En cas de remorquage
La conduite avec remorque soumet le
véhicule tracteur à des sollicitations plus
importantes et exige une attention
particulière.

104
Conduite
Avec l'arrêt du moteur, les fonctions
d'assistance au freinage et la direction sont
également coupées : risque de perte de
contrôle du véhicule.
Lorsque vous quittez le véhicule,
conservez la clé avec vous et verrouillez
le véhicule.
Mode économie d'énergie
Après l'arrêt du moteur (position 1-Stop),
vous pouvez encore utiliser, pendant une
durée cumulée maximale de trente minutes,
des fonctions telles que le système audio et
télématique, les essuie-vitres, les feux de
croisement, les plafonniers, ...
Pour plus de détails sur le Mode
économie d'énergie, reportez-vous à la
rubrique correspondante.
Oubli de la clé
En cas d'oubli de la clé dans le
contacteur en position 2 (Contact),
la coupure du contact se déclenche
automatiquement au bout d'une heure.
Pour remettre le contact, tournez la clé
en position 1 (Stop), puis de nouveau en
position 2 (Contact).
Démarrage / Arrêt du
moteur avec l'Accès et
Démarrage Mains Libres
La présence de la clé électronique dans
l'habitacle est impérative.
En cas de non-détection, un message
s'affiche.
Déplacer la clé électronique afin de pouvoir
démarrer ou arrêter le moteur.
En cas d'échec, se reporter à la rubrique "Clé
non détectée
- Démarrage de secours ou
Arrêt de secours".
Démarrage du moteur

► Avec une boîte de vitesses manuelle,
placez le levier de vitesses au point mort et
appuyez à fond sur la pédale d'embrayage.
ou
► Avec une boîte de vitesses automatique,
sélectionnez le mode P ou N et appuyez sur la
pédale de frein.
►

Appuyez sur le bouton " ST

ART/STOP" tout
en maintenant l'appui sur la pédale jusqu'au
démarrage du moteur.
Pour les motorisations Diesel, par température
négative et/ou moteur froid, le démarrage ne
s'effectuera qu'après l'extinction du témoin de
préchauffage.
Si ce témoin s'allume après un appui sur
le bouton " START/STOP"
:
►

V

ous devez maintenir la pédale enfoncée et
ne pas effectuer de nouvel appui sur " START/
STOP" jusqu'au démarrage complet du moteur.
Si l'une des conditions de démarrage n'est pas
appliquée, un message s'affiche.
Dans certains cas, vous êtes averti par un
message qu'il est nécessaire de manoeuvrer le
volant tout en appuyant sur le bouton " START/
STOP" pour aider au déverrouillage de la
colonne de direction.
Avec les motorisations essence, après un démarrage à froid, le préchauffage du
catalyseur peut provoquer des vibrations du
moteur perceptibles à l'arrêt, moteur tournant,
pendant une durée qui peut atteindre
2

minutes (régime de ralenti accéléré).

111
Conduite
6Fonctionnement manuel
Afin de limiter la consommation de carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionner le sélecteur de vitesses sur N et
serrer le frein de stationnement.
►

Sélectionner la position

M
pour le passage
séquentiel des six rapports de vitesse.
►

Pour monter
/ descendre les rapports, donner
une impulsion vers l'arrière
/ l'avant.
Le passage de rapport est effectué uniquement
si les conditions de vitesse du véhicule et de
régime moteur le permettent
; sinon, les règles
du fonctionnement automatique s'appliquent
momentanément.
D disparaît et les rapports engagés apparaissent
successivement au combiné.
En sous-régime ou en sur-régime, le rapport de
vitesse sélectionné clignote pendant quelques
secondes, puis le rapport réellement engagé
s'affiche.
Le passage de la position D à la position M peut
s'effectuer à tout moment.
À l'arrêt ou à très basse vitesse, la boîte de
vitesses sélectionne automatiquement le rapport
M1.
En fonctionnement manuel, le programme Sport
est inopérant.
Ce symbole s'affiche si un rapport est mal
engagé (sélecteur de vitesses entre deux
positions).
Arrêt du véhicule
Avant de couper le moteur, il est possible de
passer en position P ou N pour être au point
mort.
Dans les deux cas, serrer le frein de
stationnement pour immobiliser le véhicule, sauf
si celui-ci est programmé en mode automatique.
Si le sélecteur de vitesses n'est pas en
position P , à l'ouverture de la porte
conducteur ou 45
secondes environ après la
coupure du contact, un signal sonore retentit
et un message apparaît.
►

Repositionner le sélecteur sur

P
; le signal
sonore s'interrompt et le message disparaît.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume accompagné de l'affichage d'un
message, dès la mise du contact.
Dans ce cas, la boîte de vitesses passe en mode
secours en se bloquant sur le 3
ème rapport. Il est
possible de ressentir un choc important (sans
risque pour la boîte de vitesses) en passant de

P

à R et de

N à R.
Ne pas dépasser la vitesse de 100
km/h dans la
limite de la réglementation locale.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Risque de détériorer la boîte de
vitesses :
–

En cas d'appui simultané sur les pédales
d'accélérateur et de frein.
–


En cas de panne de batterie, forçage du
passage du sélecteur de la position


P
à une
autre position.
Avec une boîte de vitesses automatique, ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Boîte de vitesses
automatique EAT6 / EAT8
Boîte de vitesses automatique à 6 ou 8 vitesses
avec un sélecteur impulsionnel. Elle permet
également un mode manuel avec le passage
des vitesses à l'aide des palettes de commande,
situées derrière le volant.
États de la boîte de vitesses
P. Parking
Pour le stationnement du véhicule
: les roues
avant sont bloquées.
R. Marche arrière

11 3
Conduite
6pour changer de mode, un message d'alerte
s'affiche au combiné.
Seules les demandes de changement de mode
conformes sont prises en compte.
Moteur tournant, freins desserrés, si R, D
ou M est sélectionné, le véhicule se
déplace même sans appuyer sur la pédale
d'accélérateur.
Ne jamais appuyer en même temps sur
les pédales d'accélérateur et de frein
- Risque de détérioration de la boîte de
vitesses
!
En cas de panne de batterie, placer
impérativement les cales fournies avec
l'outillage de bord contre une des roues pour
immobiliser le véhicule.
Déblocage de la boîte de vitesses
– Depuis le mode P :
► Appuyer à fond sur la pédale de frein.
►

Appuyer sur le bouton Unlock

.
►

En maintenant l'appui sur la pédale de frein
et sur le bouton

Unlock, sélectionner un
autre mode.
–

Depuis le point mort

N
, à vitesse inférieure à
5
km/h :
►

Appuyer à fond sur la pédale de frein.
►


En maintenant l'appui sur la pédale de
frein, sélectionner un autre mode.
Passage de la marche arrière
► Décélérer jusqu'à l'arrêt.
► Pied sur la pédale de frein, appuyer sur le
bouton
Unlock.
►

En maintenant les appuis, sélectionner le
mode

R.
Mode manuel
Passage du mode :
► Mode D sélectionné au préalable.
►

Appuyer sur le bouton

M
; le voyant vert du
bouton s'allume.
Sortie du mode
:
►

Donner une impulsion vers l'avant pour
revenir en


D
.
ou
►

Appuyer sur le bouton

M
; le voyant du
bouton s'éteint.
Coupure du contact
Pour couper le contact, le véhicule doit être à
l'arrêt.
Mise en roue libre du véhicule
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
Avec le mode N engagé, l'ouverture de la
porte conducteur va déclencher un signal
sonore. La fermeture de la porte conducteur
entraînera son extinction.
Particularités du mode automatique
La boîte de vitesses sélectionne le rapport
offrant les performances optimales en fonction
de la température ambiante, du profil de la route,
du chargement du véhicule et du comportement
du conducteur.
Pour obtenir une accélération maximale,
appuyer à fond sur la pédale d'accélérateur
(kick down). La boîte de vitesses rétrograde
automatiquement ou maintient le rapport
sélectionné jusqu'au régime maximum du
moteur.
Les commandes au volant permettent de
sélectionner temporairement les rapports si les
conditions de vitesse et de régime moteur le
permettent.
Particularités du mode manuel
Le passage d'un rapport à un autre est réalisé
uniquement si les conditions de vitesse et de
régime moteur le permettent.
Démarrage du véhicule
Depuis le mode P :
► Appuyer à fond sur la pédale de frein.
►

Démarrer le moteur
.
►

En maintenant le pied sur la pédale de frein,
appuyer sur le bouton


Unlock
.
►

Donner une ou deux impulsions vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant pour passer la marche arrière

R
.
Depuis le point mort

N
:
►

Appuyer à fond sur la pédale de frein.
