2022 CITROEN C5 AIRCROSS stop start

2

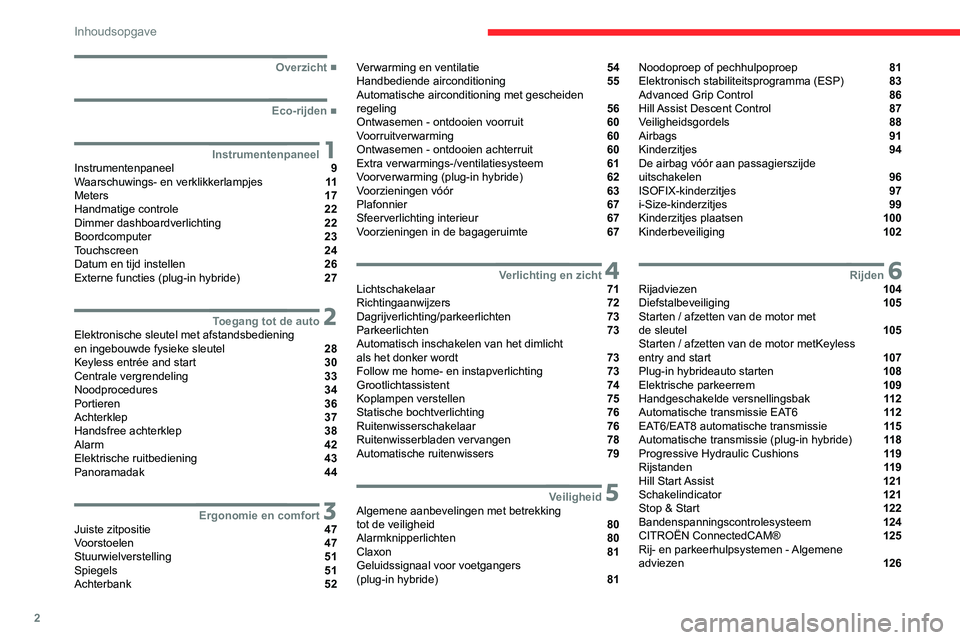

Inhoudsopgave





 ■
Overzicht
 ■
Eco-rijden
1InstrumentenpaneelInstrumentenpaneel 9
Waarschuwings- en verklikkerlampjes 11
Meters 17
Handmatige controle 22
Dimmer dashboardverlichting 22
Boordcomputer 23
Touchscreen 24
Datum en tijd instellen 26
Externe functies (plug-in hybride) 27
2Toegang tot de autoElektronische sleutel met afstandsbediening
en ingebouwde fysieke sleutel 28
Keyless entrée and start 30
Centrale vergrendeling 33
Noodprocedures 34
Portieren 36
Achterklep 37
Handsfree achterklep 38
Alarm 42
Elektrische ruitbediening 43
Panoramadak 44
3Ergonomie en comfortJuiste zitpositie 47
Voorstoelen 47
Stuurwielverstelling 51
Spiegels 51
Achterbank 52
Verwarming en ventilatie 54
Handbediende airconditioning 55
Automatische airconditioning met gescheiden
regeling
56
Ontwasemen - ontdooien voorruit 60
Voorruitverwarming 60
Ontwasemen - ontdooien achterruit 60
Extra verwarmings-/ventilatiesysteem 61
Voorverwarming (plug-in hybride) 62
Voorzieningen vóór 63
Plafonnier 67
Sfeerverlichting interieur 67
Voorzieningen in de bagageruimte 67
4Verlichting en zichtLichtschakelaar 71
Richtingaanwijzers 72
Dagrijverlichting/parkeerlichten 73
Parkeerlichten 73
Automatisch inschakelen van het dimlicht
als het donker wordt
73
Follow me home- en instapverlichting 73
Grootlichtassistent 74
Koplampen verstellen 75
Statische bochtverlichting 76
Ruitenwisserschakelaar 76
Ruitenwisserbladen vervangen 78
Automatische ruitenwissers 79
5VeiligheidAlgemene aanbevelingen met betrekking
tot de veiligheid 80
Alarmknipperlichten 80
Claxon 81
Geluidssignaal voor voetgangers
(plug-in hybride)
81
Noodoproep of pechhulpoproep 81
Elektronisch stabiliteitsprogramma (ESP) 83
Advanced Grip Control 86
Hill Assist Descent Control 87
Veiligheidsgordels 88
Airbags 91
Kinderzitjes 94
De airbag vóór aan passagierszijde
uitschakelen
96
ISOFIX-kinderzitjes 97
i-Size-kinderzitjes 99
Kinderzitjes plaatsen 100
Kinderbeveiliging 102
6RijdenRijadviezen 104
Diefstalbeveiliging 105
Starten / afzetten van de motor met
de sleutel
105
Starten / afzetten van de motor metKeyless
entry and start
107
Plug-in hybrideauto starten 108
Elektrische parkeerrem 109
Handgeschakelde versnellingsbak 11 2
Automatische transmissie EAT6 11 2
EAT6/EAT8 automatische transmissie 11 5
Automatische transmissie (plug-in hybride) 11 8
Progressive Hydraulic Cushions 11 9
Rijstanden 11 9
Hill Start Assist 121
Schakelindicator 121
Stop & Start 122
Bandenspanningscontrolesysteem 124
CITROËN ConnectedCAM® 125
Rij- en parkeerhulpsystemen - Algemene
adviezen
126

5
Overzicht
G.Weergave van de lijst van radiozenders /
muzieknummers
5. Bediening snelheidsregelaar /
snelheidsbegrenzer / Adaptieve cruise control
Schakelaarpaneel aan de zijkant



1. Hoogteafstelling van de koplampen
2. Active Lane Departure Warning System
3. Openen/sluiten van de handsfree achterklep
4. Lane Positioning Assist
5. Voorruitverwarming
6. Alarm
7. Elektrische kinderbeveiliging
8. Controlelampje voor de werking van het extra
verwarmings-/ventilatiesysteem
9. Openen van de brandstofvulklep
Centraal schakelaarpaneel (onder en
boven)




1. Toegang tot de menu's van het touchscreen
(CITROËN Connect Radio of CITROËN
Connect Nav)
2. Stoelverwarming
3. Toegang tot het menu Energy
4. Ontwaseming van voorruit en zijruiten voorin
5. Handmatige luchtrecirculatie in het interieur
6. Achterruitverwarming
7. Ventilatie uit
8. Centrale vergrendeling
9. Controlelampje Stop & Start of
voorverwarming
10. Alarmknipperlichten
Plug-in hybridesysteem

1.Benzinemotor
2. Elektromotor
3. Tractiebatterij
4. 12 V-accu's voor accessoires
5. Elektrische automatische transmissie, 8
versnellingen (e-EAT8)
6. Klep van de laadaansluiting
7. Brandstofvulklep
8. Rijkeuzeschakelaar
9. Kabel voor opladen via een normaal
stopcontact
De plug-in hybridetechnologie combineert
twee energiebronnen: de benzinemotor en
de elektromotor, die de voorwielen aandrijven
(tractie).
Deze twee motoren kunnen afzonderlijk
of gelijktijdig werken, afhankelijk van de
geselecteerde rijstand en de rijomstandigheden.

12
Instrumentenpaneel
Door de weergegeven waarschuwingen te
relateren aan de werkingstoestand van de
auto kan worden bepaald of er sprake is van
een normale situatie of van een storing; zie
de beschrijving van ieder lampje voor meer
informatie.
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde
rode of oranje waarschuwingslampjes enkele
seconden branden. Deze lampjes moeten doven
als de motor draait.
Raadpleeg de desbetreffende rubriek voor meer
informatie over een systeem of een functie.
Continu brandend
waarschuwingslampje
Als een rood of oranje waarschuwingslampje
blijft branden, duidt dit op een storing die verder
moet worden onderzocht.
Wanneer een waarschuwingslampje blijft
branden
De aanduidingen (1), (2) en (3) in het overzicht
van de waarschuwings- en verklikkerlampjes
geven aan of u naast de onmiddellijk aanbevolen
acties contact met een gekwalificeerde
professional moet opnemen.
(1): Zet de auto stil .
Zet de auto zo snel mogelijk stil op een veilige
plaats en zet het contact af.
(2): Neem contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats. (3): Ga naar het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Lijst met
waarschuwingslampjes
Rode waarschuwingslampjes
STOP
Permanent, in combinatie met een ander
lampje, de weergave van een melding en
een geluidssignaal.
Een ernstige storing in de motor, het
remsysteem, de stuurbekrachtiging of de
automatische transmissie, of een ernstige
elektrische storing.
Voer (1) en dan (2) uit.
MotoroliedrukPermanent.
Een probleem met de motorsmering.
Voer (1) en dan (2) uit.
Te hoge koelvloeistoftemperatuurPermanent.
De temperatuur van de koelvloeistof is te
hoog.
Voer (1) uit en wacht totdat de motor is
afgekoeld alvorens bij te vullen tot het vereiste
niveau. Wanneer het probleem blijft optreden (2)
uitvoeren.
Systeemstoring (plug-in hybride)Brandt permanent.
Storing in het plug-in hybridesysteem.
Voer (1) en vervolgens (2) uit.
Kabel aangesloten (plug-in hybride)Brandt permanent.
De auto kan niet worden gestart als
de laadkabel op de aansluiting op de auto is
aangesloten.
Koppel de laadkabel los en sluit de klep.
Laadtoestand accuPermanent.
Er is een storing in het laadstroomcircuit
van de accu (vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo niet correct
gespannen of gebroken enz.).
Reinig de nokjes en bevestig deze weer als het
waarschuwingslampje niet uitgaat wanneer de
motor is gestart, (2) uitvoeren.
Portier(en) geopendPermanent, in combinatie met een
melding die het desbetreffende
carrosseriedeel aangeeft.
Als een van de portieren of de achterklep niet
goed is gesloten (snelheid lager dan 10 km/h).
Permanent, in combinatie met een
melding die het desbetreffende
carrosseriedeel aangeeft en een geluidssignaal.
Als een van de portieren of de achterklep niet
goed is gesloten (snelheid hoger dan 10 km/h).
Veiligheidsgordels losgemaakt of niet
vastgemaakt
Permanent of knippert in combinatie met
een geluidssignaal.
Een van de veiligheidsgordels is niet
vastgemaakt of weer losgemaakt.

15
Instrumentenpaneel
1Hill Start AssistBrandt permanent, in combinatie
met de melding "Storing in
antiterugrolsysteem".
Er is een storing in het systeem.
Zie (3).
Bandenspanning te laagPermanent, in combinatie met een
geluidssignaal en een melding.
De bandenspanning van een of meerdere wielen
is te laag.
Controleer zo snel mogelijk de bandenspanning.
Reset na het afstellen van de druk het
controlesysteem.
Waarschuwingslampje voor te lage
bandenspanning knippert en
brandt vervolgens permanent, en
waarschuwingslampje Service brandt
permanent.
Er is een storing in het
bandenspanningscontrolesysteem.
Het systeem kan geen lage bandenspanning
meer aangeven.
Controleer de bandenspanning zo snel mogelijk
en zie (3).
Voorgloeien dieselmotorPermanent.
Hoe lang het lampje brandt, is afhankelijk
van de weersomstandigheden.
Het contact is aan.
Wacht met starten tot het waarschuwingslampje
uitgaat. Als de motor niet wil aanslaan, zet dan het
contact af. Zet het contact vervolgens weer aan
en wacht opnieuw tot het lampje uitgaat voordat
u de motor start.
Airbag voorpassagier (ON)Permanent.
De airbag vóór aan passagierszijde is
geactiveerd.
De schakelaar staat in de stand " ON”.
Plaats in dit geval GEEN kinderzitje
met de "rug in de rijrichting" op de
voorpassagiersstoel - risico op zwaar letsel!
Airbag voorpassagier (OFF)Permanent.
De airbag vóór aan passagierszijde is
uitgeschakeld.
De schakelaar staat in de stand " OFF”.
U kunt een kinderzitje met de "rug in de
rijrichting" plaatsen, behalve in het geval van een
storing in het airbagsysteem (brandend lampje
Airbags).
Airbags
Permanent.
Een van de airbags of gordelspanners is
defect.
(3) uitvoeren.
Geluidssignaal voor voetgangers (plug-in
hybride)
Brandt permanent.
Storing in geluidssignaal gedetecteerd.
Voer (3) uit.
Laag brandstofniveauof Brandt permanent
(waarschuwingslampje of led),
met de naald in het rode gebied (afhankelijk van
de uitvoering), in combinatie met een
geluidssignaal en een melding.
Het geluidssignaal en de melding worden steeds
vaker herhaald naarmate het niveau in de tank
verder naar nul zakt.
Als het lampje gaat branden, zit er nog
ongeveer 5 liter brandstof in de tank
(reservevoorraad).
Tank bij de eerstvolgende gelegenheid om een
lege brandstoftank te voorkomen.
Rijd nooit door totdat de tank helemaal leeg
is; hierdoor kunnen het emissieregelsysteem en
het injectiesysteem beschadigd raken.
Permanent.
Het dieselfilter bevat water.
Risico van beschadiging van het inspuitsysteem:
voer onmiddellijk (2) uit.
Roetfilter (diesel)Permanent, in combinatie met een
geluidssignaal en een melding van de
kans op verstopping van het roetfilter.
Dit geeft aan dat het roetfilter verstopt begint te
raken.
Voer regeneratie van het roetfilter uit door
met een snelheid van minimaal 60 km/h rijden
tot het lampje dooft. Doe dit alleen als de
omstandigheden dat toelaten.

16
Instrumentenpaneel
Permanent, in combinatie met een
geluidssignaal en de melding van een te
laag additiefniveau voor het roetfilter.
Dit geeft aan dat het niveau in de additieftank te
laag is.
Voer (3) uit.
Uitschakeling van de automatische
functies (met elektrische parkeerrem)
Brandt permanent.
De functies "automatisch aantrekken"
(bij het afzetten van de motor) en "automatisch
vrijzetten" (bij het wegrijden) zijn uitgeschakeld.
Als automatisch aantrekken/vrijzetten niet meer
mogelijk is:
►

Start de motor
.
►

Gebruik de hendel om de parkeerrem aan te
trekken.
►


Laat het rempedaal volledig los.
►


Houd de hendel 10 tot 15 seconden in de
richting voor het vrijzetten.
►


Laat de hendel los.
►


T

rap het rempedaal in en houd het ingetrapt.
►

Houd de hendel 2 seconden in de richting
voor het aantrekken.
►


Laat de hendel en het rempedaal los.
Storing (met elektrische parkeerrem)Brandt permanent, in combinatie
met de melding "Storing
parkeerrem".
De auto kan niet stil blijven staan terwijl de motor
draait. Als de parkeerrem niet handmatig kan worden
in- en uitgeschakeld, dan is de hendel van de
elektrische parkeerrem defect.
De automatische functies moeten te allen
tijde worden gebruikt: ze worden automatisch
geactiveerd bij een storing in de hendel.
Zie (2).
Brandt permanent, in
combinatie met de melding
"Storing parkeerrem".
De parkeerrem is defect; de handmatige en
elektrische bediening werken mogelijk niet meer.
Om de auto bij stilstand op zijn plaats te houden:
►

T

rek aan de hendel en houd deze ongeveer
7 tot 15 seconden aangetrokken tot het
controlelampje op het instrumentenpaneel gaat
branden.
Als deze procedure niet werkt, beveilig uw auto
dan op de volgende wijze tegen wegrollen:
►

Parkeer de auto op een vlakke ondergrond.
►


Bij auto's met een handgeschakelde
versnellingsbak: schakel een versnelling in.
►


Bij auto's met een automatische transmissie:
selecteer

P en plaats de meegeleverde
wielblokken voor en achter een van de wielen.
Zie (2).
MistachterlichtenPermanent.
De lampen branden.
ParkeerhulpPermanent, in combinatie met een
melding en een geluidssignaal.
Er is een storing in het systeem.
Voer (3) uit.
Voet op het koppelingspedaalPermanent.
Stop & Start: de overschakeling naar
de START-stand wordt afgewezen, omdat het
koppelingspedaal niet volledig wordt ingetrapt.
Trap het koppelingspedaal volledig in.
StuurbekrachtigingPermanent.
Er is een storing met betrekking tot de
stuurbekrachtiging.
Rijd voorzichtig en met lage snelheid en voer
dan (3) uit.
Stop & StartPermanent, in combinatie met de
weergave van een melding.
Het Stop & Start-systeem is uitgeschakeld.
De volgende keer dat de auto tot stilstand komt,
wordt de motor niet meer afgezet.
Druk op de toets om het Stop & Start-systeem
opnieuw te activeren.
Groene verklikkerlampjes
Stop & Start
Permanent.
Wanneer de auto stopt, zet het Stop &
Start-systeem de motor in de STOP-stand.

17
Instrumentenpaneel
1Knippert tijdelijk.
De STOP-modus is momenteel niet
beschikbaar of de START-modus wordt
automatisch geactiveerd.
Auto is klaar om te rijden (plug-in hybride)Brandt permanent, in combinatie met een
geluidssignaal als het gaat branden.
De auto is klaar om te rijden.
Het lampje gaat uit wanneer er een snelheid van
ongeveer 5 km/h is bereikt en gaat weer branden
als de auto tot stilstand komt.
Het lampje gaat uit als u de motor afzet en uit de
auto stapt.
Park AssistPermanent.
De functie is geactiveerd.
Lane Keeping SystemPermanent.
De functie is geactiveerd.
Er is aan alle voorwaarden voldaan: het systeem
is in werking.
Richtingaanwijzers
Knippert, met geluidssignaal.
De richtingaanwijzers zijn ingeschakeld.
ParkeerlichtenPermanent.
De lampen zijn ingeschakeld.
DimlichtPermanent.
De lampen zijn ingeschakeld.
GrootlichtassistentPermanent.
De functie is via het touchscreen
geactiveerd (menu Rijverlichting/Auto).
De lichtschakelaar staat in de stand "AUTO".
Mistlampen vóórPermanent.
De mistlampen vóór zijn ingeschakeld.
Automatische ruitenwissersPermanent.
De automatische stand van de
ruitenwissers vóór is geactiveerd.
Blauwe verklikkerlampjes
Grootlicht
Permanent.
Het grootlicht is ingeschakeld.
eSave-functie (plug-in hybride)Permanent, samen met de gereserveerde
actieradius.
De

eSave-functie is geactiveerd.
Zwarte/witte waarschuwingslampjes
Hill Assist Descent Control
Brandt permanent.
(grijs)
De functie is geactiveerd, maar de werking is
onderbroken omdat de snelheid te hoog is.
Verlaag de rijsnelheid tot onder de 30
km/h.
Meters
Onderhoudsindicator
De onderhoudsindicator wordt weergegeven
op het instrumentenpaneel. Afhankelijk van de
uitvoering van de auto:
–
de kilometerteller geeft de resterende
kilometers

tot de eerstvolgende onderhoudsbeurt
aan of de afgelegde afstand sinds de vorige
verstreken onderhoudsdatum, voorafgegaan
door het teken “-”.
–

een waarschuwingsmelding geeft de
resterende kilometers en de tijd tot de
eerstvolgende onderhoudsbeurt aan of
verstreken is.
OnderhoudssleutelBrandt tijdelijk bij het aanzetten van het
contact.
Er kan nog 1.000 tot 3.000 km worden gereden
totdat de eerstvolgende beurt moet worden
uitgevoerd.
Permanent, bij het aanzetten van het
contact.
De volgende onderhoudsbeurt moet binnen
1.000 km worden uitgevoerd.
Laat zeer binnenkort een onderhoudsbeurt aan
uw auto uitvoeren.

19
Instrumentenpaneel
1Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van de
niveaus.
Indicator
koelvloeistoftemperatuur


Bij draaiende motor:
– In zone A is de temperatuur in orde.
–

In zone
B is de temperatuur te hoog. Het
bijbehorende waarschuwingslampje en het
waarschuwingslampje STOP
branden rood op
het instrumentenpaneel, er wordt een melding
weergegeven en er klinkt een geluidssignaal.
Zet de auto zo snel mogelijk op een veilige
plaats stil.
Wacht enkele minuten voordat u de motor afzet.
Zet het contact uit, open voorzichtig de
motorkap en controleer het
koelvloeistofniveau.
Zie het betreffende hoofdstuk voor meer
informatie over het controleren van de
niveaus.
AdBlue®-
actieradiusindicatoren
(BlueHDi)
De BlueHDi-dieselmotoren zijn uitgerust
met een systeem waarbij het roetfilter
(FAP) wordt gecombineerd met het SCR-
emissieregelsysteem (Selective Catalytic
Reduction) voor de nabehandeling van de
uitlaatgassen. Deze kunnen niet functioneren
zonder AdBlue
®-vloeistof.
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het AdBlue
®-
reservoir leeg is. De motor kan weer worden
gestart nadat AdBlue
® is bijgevuld tot het
minimale niveau.
Handmatige weergave van de
actieradius
Een actieradius van meer dan 2.400 km wordt
niet automatisch weergegeven.




► Druk op deze knop om de actieradius tijdelijk
weer te geven.
Benodigde maatregelen vanwege te
weinig AdBlue®
De volgende waarschuwingslampjes gaan
branden wanneer de hoeveelheid AdBlue®
minder is dan het reservepeil dat overeenkomt
met een actieradius van 2.400 km.
Samen met de controlelampjes waarschuwen
meldingen regelmatig voor het bijvullen, om te
voorkomen dat de motor niet meer kan worden
gestart. Zie het hoofdstuk Waarschuwings-
en controlelampjes voor informatie over de
weergegeven meldingen.
Zie het betreffende hoofdstuk voor meer
informatie over AdBlue® (BlueHDi-
motoren), vooral over bijvullen.

23
Instrumentenpaneel
1Boordcomputer
Toont informatie over de huidige rit (actieradius, brandstofverbruik, gemiddelde snelheid, enz.).
Weergave van informatie op
het instrumentenpaneel






Bij instrumentenpaneel met meters
U kunt de gegevens van de boordcomputer
weergeven door op het uiteinde van de
ruitenwisserschakelaar te drukken of door aan
de rolknop links op het stuurwiel te draaien.
Met digitaal instrumentenpaneel
De gegevens van de boordcomputer worden
permanent weergegeven als de weergavemodus
"RIJDEN" of "PERSOONLIJK" is geselecteerd,
afhankelijk van de uitvoering. Druk bij alle andere weergavemodi op het
uiteinde van de ruitenwisserschakelaar om deze
informatie tijdelijk op een specifiek scherm weer
te geven.
Weergave van de verschillende tabbladen
►

W
anneer u op de toets op het uiteinde van
de ruitenwisserschakelaar drukt, worden de
volgende tabbladen na elkaar weergegeven:
–
Actuele informatie:
•

T
otale actieradius (benzine of diesel).
•
Huidig verbruik (benzine of diesel).
•

T
ijdteller Stop & Start-systeem (benzine of
diesel).
•
Percentage van de huidige rit dat volledig
elektrisch is gereden (plug-in hybride).
–

T
raject "1" en daarna "2":
•
Gemiddelde snelheid.
•

Gemiddeld brandstofverbruik.
•

Afgelegde afstand.
Traject resetten

► Druk langer dan 2 seconden op de knop
op het uiteinde van de ruitenwisserschakelaar
wanneer het gewenste traject wordt
weergegeven. T
raject "1" en "2" zijn onafhankelijk en kunnen op
dezelfde manier worden gebruikt.
Enkele definities...
De actieradius
(km of mijl)Afstand die u nog met de resterende hoeveelheid brandstof kunt afleggen
(gebaseerd op het gemiddelde verbruik over de
laatste afgelegde kilometers).
Deze waarde kan schommelen door een
verandering in rijstijl of van het reliëf op de
route, waardoor het actuele brandstofverbruik
aanzienlijk kan wijzigen.
Als de actieradius minder dan 30
km bedraagt,
worden streepjes weergegeven.
Na het tanken van minimaal 5 liter brandstof
wordt de actieradius opnieuw berekend en
weergegeven als deze meer dan 100
km
bedraagt.
Wanneer tijdens het rijden permanent streepjes
in plaats van waarden worden weergegeven,
neem dan contact op met een CITROËN-dealer
of een gekwalificeerde werkplaats.
Huidig verbruik
(l/100 km, km/l of mijl/gallon)Berekend over de laatste seconden.
Deze functie wordt alleen weergegeven bij
snelheden vanaf 30
km/h.
