2021 YAMAHA XSR 700 XTRIBUTE Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
6-27
6
GAUM1653

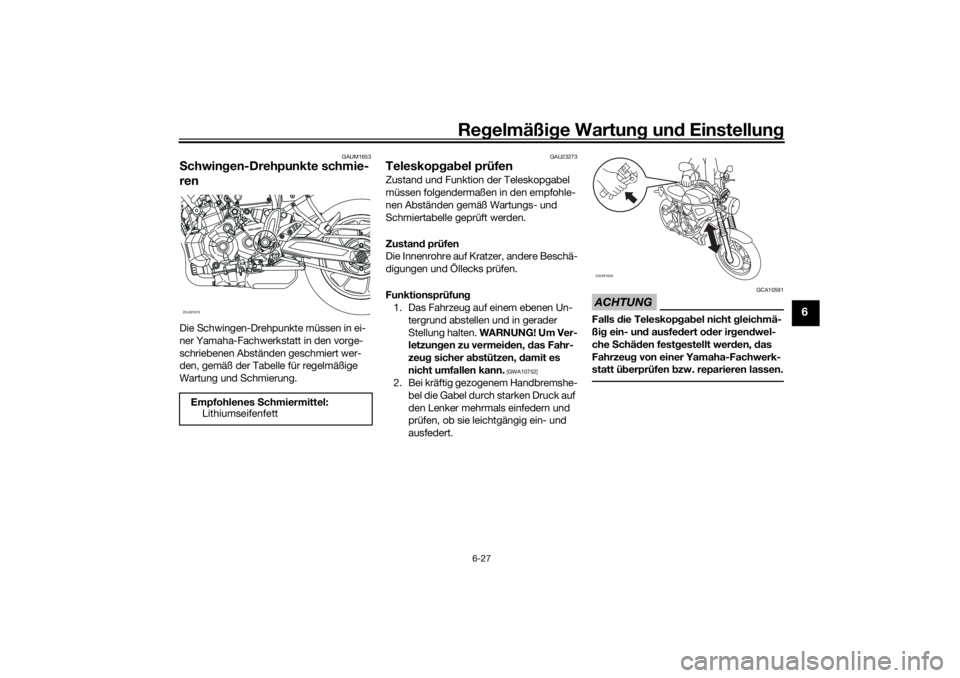

Schwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
LithiumseifenfettZAUM1978
ZAUM1628
UBJXG0G0.book Page 27 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g un d Einstellun g
6-28
6
GAU23285

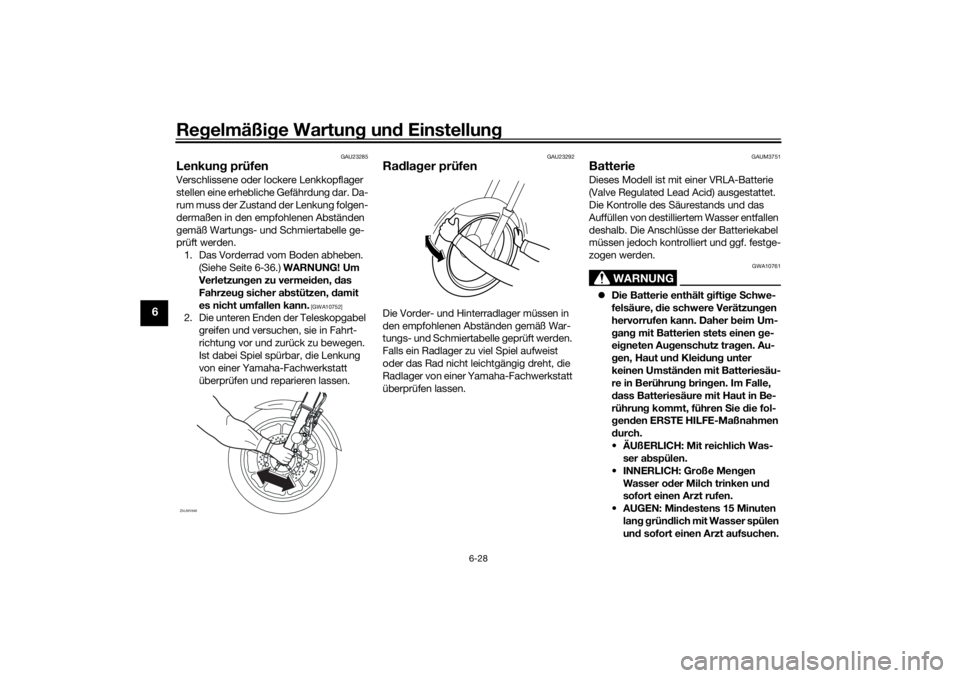

Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 6-36.) WARNUNG! Um
Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUM3751
BatterieDieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, d ie schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Au genschutz tra gen. Au-
g en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was- ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
ZAUM1846
UBJXG0G0.book Page 28 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g und Einstellun g
6-29
6
Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.Batterie zu gän glich machen
1. Den Sitz abnehmen. (Siehe Seite 3-19.)
2. Die Sitzhalterung durch Herausdrehen der Schrauben entfernen.
3. Den Diagnosestecker durch Ziehen nach oben entfernen. 4. Die Batterie-Abdeckung abschrau-
ben. Batterie aufla
den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannung s-Ladeg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie Scha den.Batterie la gern
1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass ü ber das Zün dschloss
aus geschaltet wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluskab el abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
1. Sitzhalterung
2. SchraubeZAUM1836
2
1
1. Diagnose-Steckverbinder
2. Batterieabdeckung
3. Schraube
1. Batterieabdeckung
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
4. Batterie
5. Batterie-Haltegummi
3
12
ZAUM1838
12
34
UBJXG0G0.book Page 29 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g un d Einstellun g
6-30
6

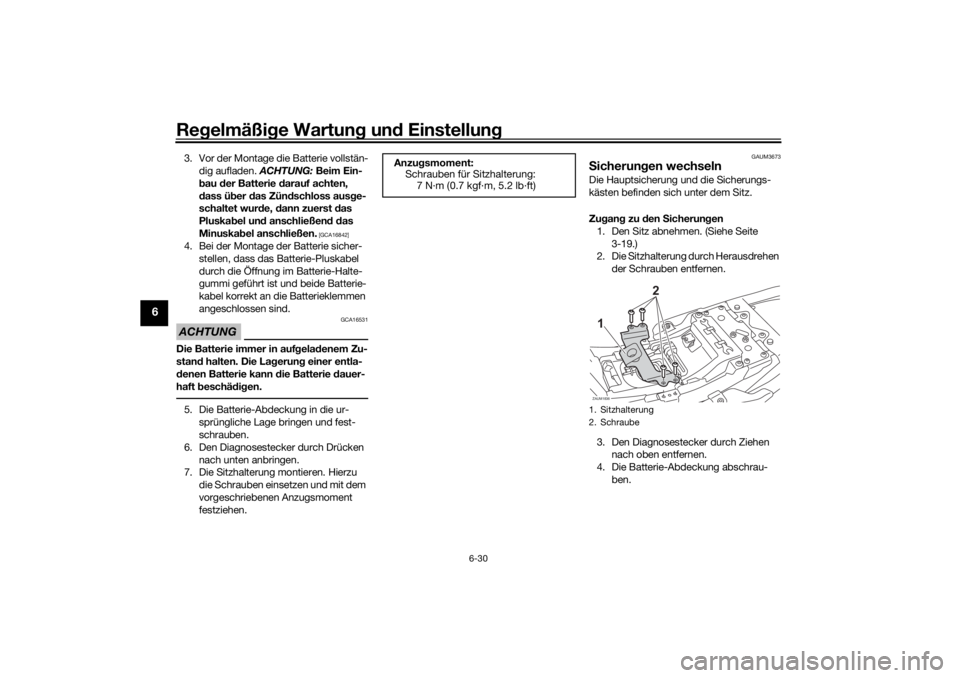

3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass ü ber das Zün dschloss aus ge-
schaltet wur de, dann zuerst d as
Pluska bel un d anschließen d d as
Minuskab el anschließen.
[GCA16842]
4. Bei der Montage der Batterie sicher-
stellen, dass das Batterie-Pluskabel
durch die Öffnung im Batterie-Halte-
gummi geführt ist und beide Batterie-
kabel korrekt an die Batterieklemmen
angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufg eladenem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann die Batterie dauer-
haft beschä dig en.5. Die Batterie-Abdeckung in die ur-
sprüngliche Lage bringen und fest-
schrauben.
6. Den Diagnosestecker durch Drücken nach unten anbringen.
7. Die Sitzhalterung montieren. Hierzu
die Schrauben einsetzen und mit dem
vorgeschriebenen Anzugsmoment
festziehen.
GAUM3673

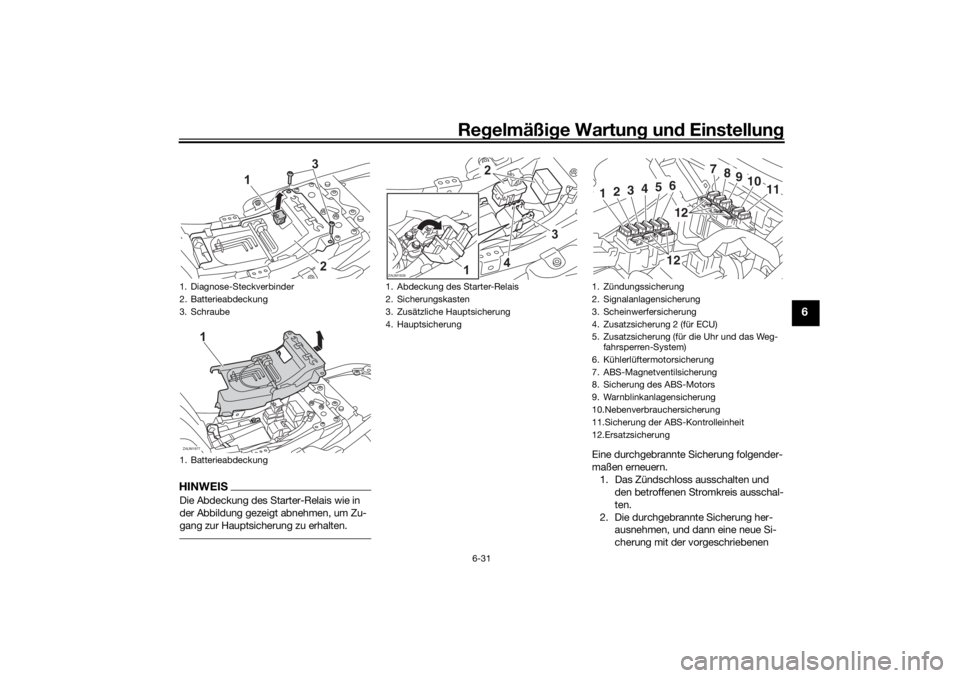

Sicherun gen wechselnDie Hauptsicherung und die Sicherungs-
kästen befinden sich unter dem Sitz.
Zu gan g zu d en Sicherun gen
1. Den Sitz abnehmen. (Siehe Seite 3-19.)
2. Die Sitzhalterung durch Herausdrehen
der Schrauben entfernen.
3. Den Diagnosestecker durch Ziehen nach oben entfernen.
4. Die Batterie-Abdeckung abschrau- ben.
Anzu
gsmoment:
Schrauben für Sitzhalterung:
7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Sitzhalterung
2. SchraubeZAUM1836
2
1
UBJXG0G0.book Page 30 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g und Einstellun g
6-31
6
HINWEISDie Abdeckung des Starter-Relais wie in
der Abbildung gezeigt abnehmen, um Zu-
gang zur Hauptsicherung zu erhalten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Das Zündschloss ausschalten und den betroffenen Stromkreis ausschal-
ten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
1. Diagnose-Steckverbinder
2. Batterieabdeckung
3. Schraube
1. Batterieabdeckung
3
12
ZAUM1977
1
1. Abdeckung des Starter-Relais
2. Sicherungskasten
3. Zusätzliche Hauptsicherung
4. HauptsicherungZAUM1839
2
3
4
1
1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Zusatzsicherung 2 (für ECU)
5. Zusatzsicherung (für die Uhr und das Weg- fahrsperren-System)
6. Kühlerlüftermotorsicherung
7. ABS-Magnetventilsicherung
8. Sicherung des ABS-Motors
9. Warnblinkanlagensicherung
10.Nebenverbrauchersicherung
11.Sicherung der ABS-Kontrolleinheit
12.Ersatzsicherung
7
8
9
10
11
1
2
3
4
5
61212
UBJXG0G0.book Page 31 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g un d Einstellun g
6-32
6
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Das Zündschloss einschalten und den
betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet. 4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
5. Nach dem Wechseln der Sicherung
die Batterie-Abdeckung in die ur-
sprüngliche Lage bringen und fest-
schrauben.
6. Den Diagnosestecker durch Drücken nach unten anbringen.
7. Die Sitzhalterung montieren. Hierzu
die Schrauben einsetzen und mit dem
vorgeschriebenen Anzugsmoment
festziehen.
8. Sitzbank einbauen.
Vo r
geschrie bene Sicherun gen:
Hauptsicherung:
30.0 A
Nebenverbrauchersicherung: 2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung:
10.0 A
Warnblinkanlagensicherung: 7.5 A
Zündungssicherung: 10.0 A
Kühlerlüftermotor-Sicherung:
10.0 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Zusatzsicherung: 7.5 A
Zusatzsicherung 2: 10.0 A
Anzu gsmoment:
Schrauben für Sitzhalterung: 7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBJXG0G0.book Page 32 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g und Einstellun g
6-33
6
GAU34387

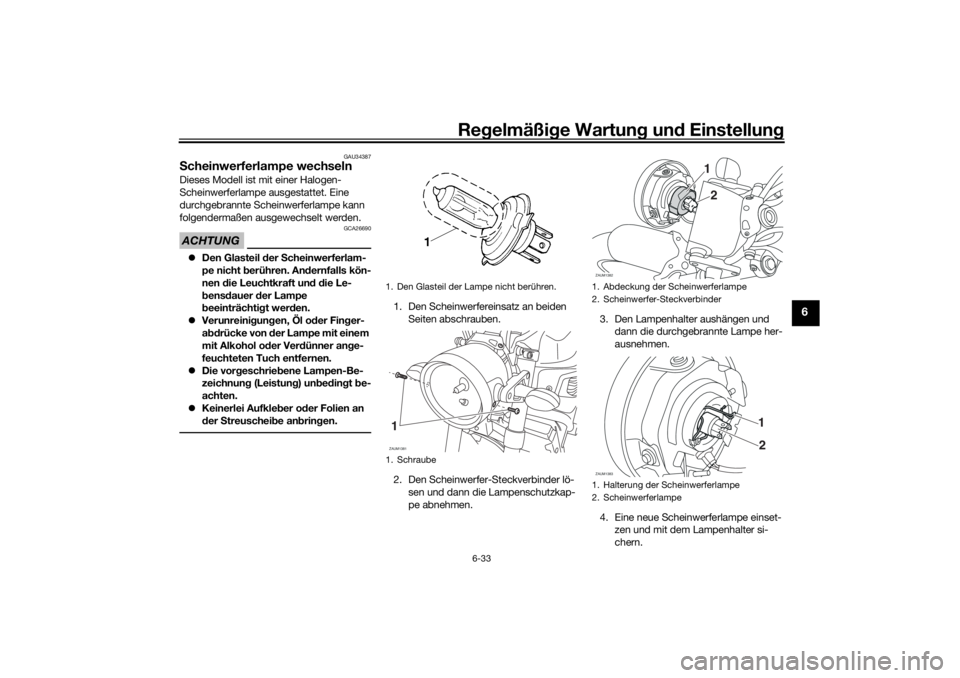

Scheinwerferlampe wechselnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA26690
 Den Glasteil d er Scheinwerferlam-
pe nicht berühren. An dernfalls kön-
nen die Leuchtkraft un d d ie Le-
b ens dauer der Lampe
b eeinträchti gt wer den.
 Verunreini gung en, Öl od er Finger-
a bdrücke von der Lampe mit einem
mit Alkohol o der Ver dünner an ge-
feuchteten Tuch entfernen.
 Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
achten.
 Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
2. Den Scheinwerfer-Steckverbinder lö- sen und dann die Lampenschutzkap-
pe abnehmen. 3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern.1. Den Glasteil der Lampe nicht berühren.
1. SchraubeZAUM13811
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Sc heinwerferlampe
2. ScheinwerferlampeZAUM1382
21
ZAUM1383
21
UBJXG0G0.book Page 33 Friday, December 25, 2020 12:50 PM

Regelmäßi ge Wartun g un d Einstellun g
6-34
6
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau- ben.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU45226

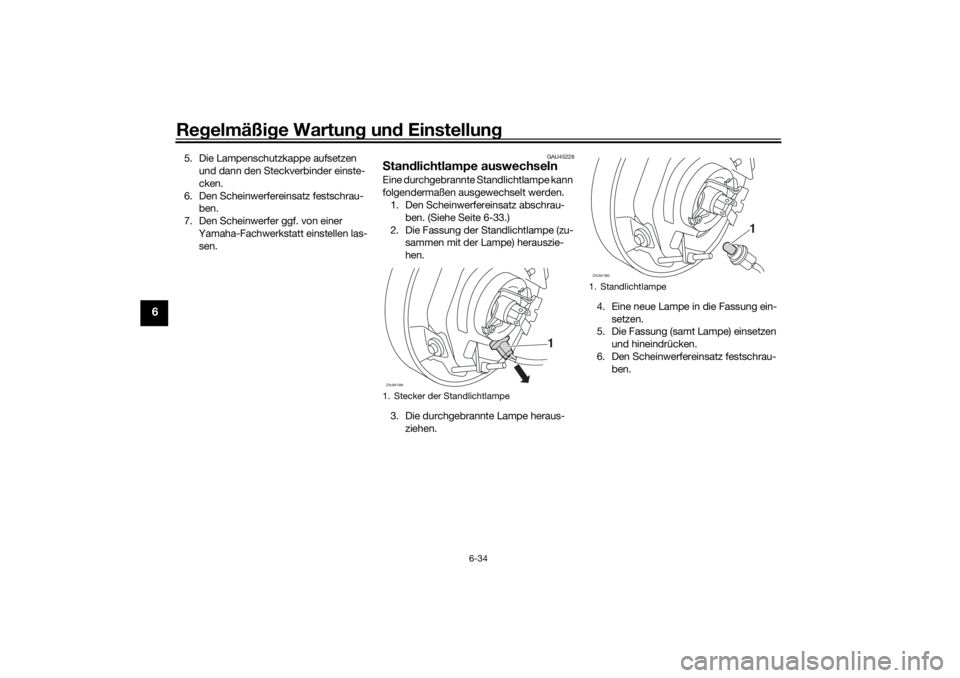

Stan dlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-33.)
2. Die Fassung der Standlichtlampe (zu- sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus- ziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau- ben.1. Stecker der StandlichtlampeZAUM1384
1
1. StandlichtlampeZAUM1385
1
UBJXG0G0.book Page 34 Friday, December 25, 2020 12:50 PM
