2021 YAMAHA XSR 700 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-10
3
Temperatura del líqui do refrigerante
Muestra la temperatura del líquido refrige-
rante entre 40 °C y 116 °C en incrementos
de 1 °C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-41).NOTA Cuando la temperatura del líquido re-
frigerante es inferior a 40 °C, se mues-
tra la indicación “Lo”.
 La temperatura del líquido refrigerante
varía con los cambios de tiempo y con
la carga del motor.
Temperatura del aire
Muestra la temperatura del aire entre –9 °C
y 99 °C en incrementos de 1 °C. La tempe-
ratura indicada puede variar con respecto a
la temperatura ambiente real.NOTA Cuando la temperatura del aire es in-
ferior a –9 °C, se muestra la indicación
“Lo”.
 La precisión de la indicación de la
temperatura puede verse afectada
cuando se conduce despacio (aproxi-
madamente a menos de 20 km/h
[12.5 mi/h]) o al pararse en señales de
tráfico, pasos a nivel, etc.
Reloj
El reloj muestra la hora en formato de
12 horas. Aunque la llave no se encuentre
en la posición “ON”, se puede ver el reloj
durante 10 segundos pulsando el botón de
ajuste inferior.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el simultáneamente el botón de
ajuste inferior y el botón de ajuste su-
perior durante dos segundos; los dígi-
tos de las horas comienzan a
parpadear.
3. Pulse el botón de ajuste superior para ajustar las horas.
4. Pulse el botón de ajuste inferior; los dígitos de los minutos comienzan a
parpadear.

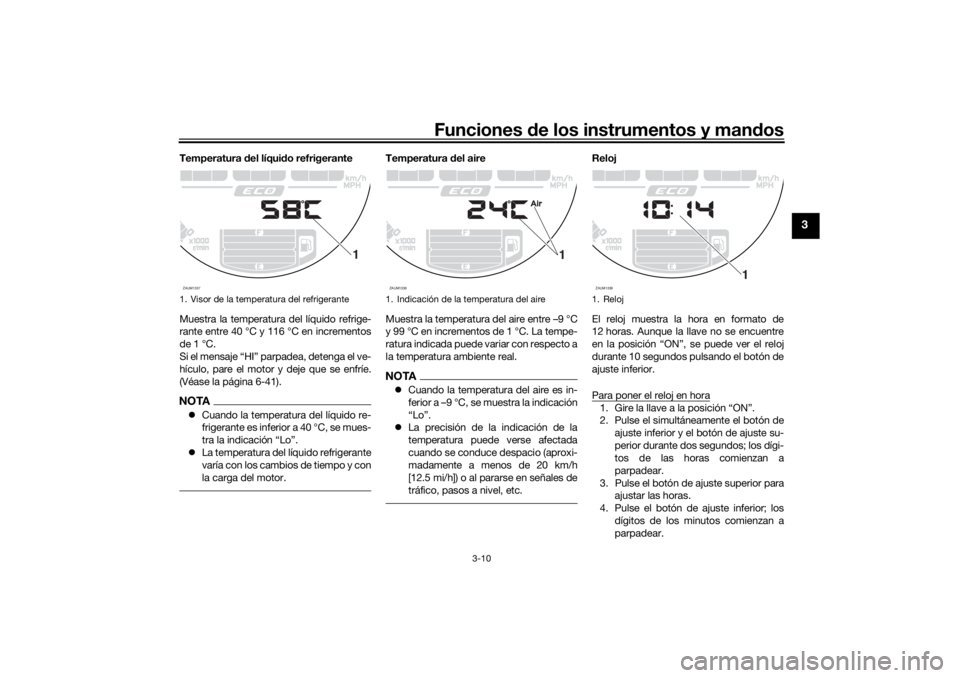

1. Visor de la temperatura del refrigeranteZAUM1337
1
1. Indicación de la temperatura del aireZAUM1338
1
1. RelojZAUM1339
1
UBJVS0S0.book Page 10 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-11
3
5. Pulse el botón de ajuste superior para
ajustar los minutos.
6. Pulse el botón de ajuste inferior para confirmar los ajustes y poner en fun-
cionamiento el reloj.NOTAAl ajustar las horas y los minutos, pul-
se brevemente el botón de ajuste su-
perior para aumentar el valor de uno
en uno o manténgalo pulsado para
aumentar el valor de forma continua.Control de brillo
El nivel de brillo del panel del indicador
multifunción se puede ajustar según las
preferencias del conductor. Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de ajuste
inferior.
3. Gire la llave a “ON” y siga pulsando el
botón de ajuste inferior hasta que la
indicación cambie a control de brillo.
4. Pulse el botón de ajuste superior para
seleccionar el nivel de brillo.
5. Pulse el botón de ajuste inferior para confirmar el nivel de brillo selecciona-
do y cerrar la función de control de
brillo.NOTAHay 6 niveles de brillo.
SAU1234R
Interruptores del manillarIzquier da

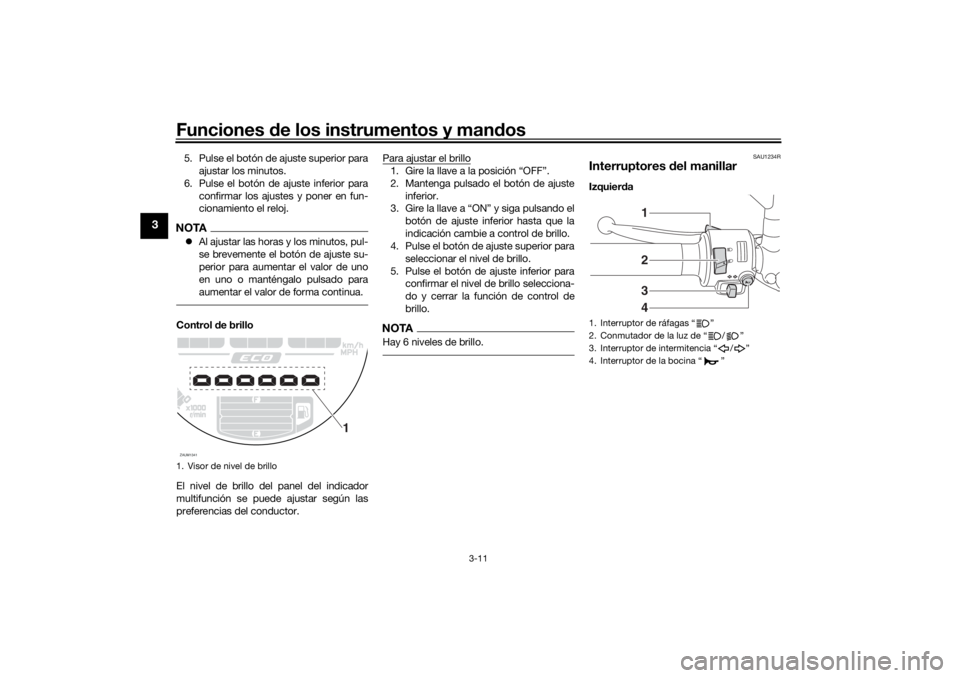

1. Visor de nivel de brilloZAUM1341
1
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
2341
UBJVS0S0.book Page 11 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-12
3
Derecha
SAU12352
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cru-
ce/carretera está situado en “ ”, el inte-
rruptor de ráfagas no tiene efecto.
SAU12402
Conmuta dor d e la luz d e“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU68271
Interruptor de arranque/paro del motor
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, muévalo
hacia “ ”. Véanse las instrucciones de
arranque en la página 5-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAUM1992
Interruptor de luces d e emergencia
“/OFF”
Las luces de emergencia (parpadeo simul-
táneo de todos los intermitentes) se utilizan
en caso de emergencia como, por ejemplo,
para avisar a otros conductores de que el
vehículo está detenido en un lugar en el
que puede representar un peligro para el
tráfico.
Con el interruptor principal en la posición
de contacto, sitúe el interruptor de las luces
de emergencia en “ ” para encender las
luces de emergencia. A continuación se
puede situar el interruptor principal en po-
sición de apagado o bloqueo, pero las lu-
ces de emergencia seguirán parpadeando.
Para apagar las luces de emergencia, gire
el interruptor principal a la posición de con-
tacto y sitúe este interruptor en “OFF”.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.

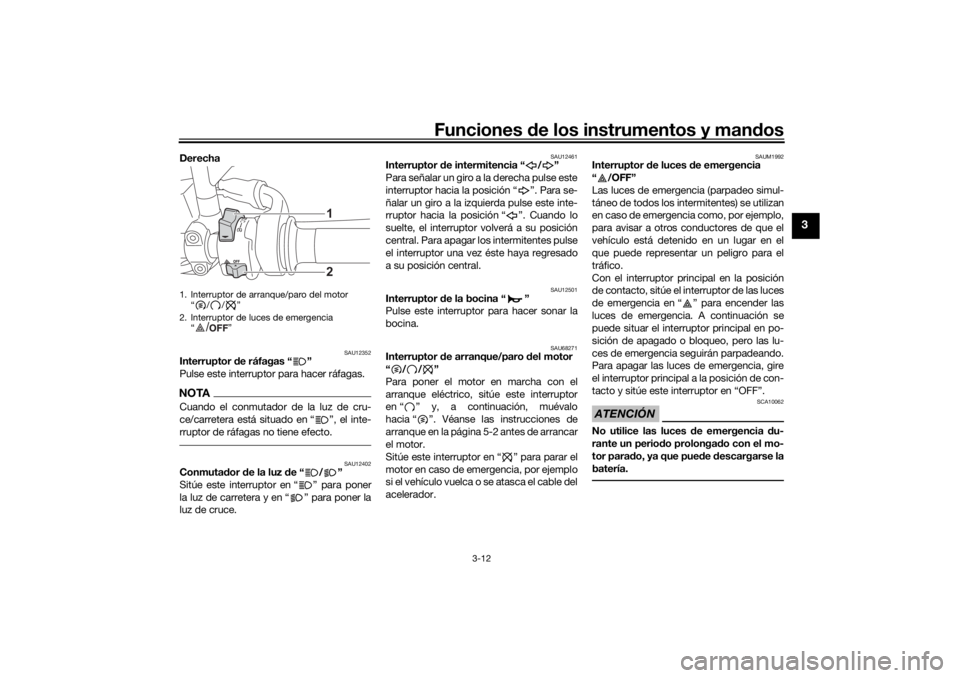

1. Interruptor de arranque/paro del motor “//”
2. Interruptor de luces de emergencia “”
12
/
UBJVS0S0.book Page 12 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-13
3
SAU12823
Maneta de embraguePara desacoplar la transmisión del motor,
por ejemplo para cambiar de marcha,
apriete la maneta de embrague hacia el
manillar. Suelte la maneta para acoplar el
embrague y transmitir potencia a la rueda
trasera.NOTAPara que los cambios de marcha se reali-
cen con suavidad, debe tirar de la maneta
rápidamente y soltarla lentamente. (Véase
la página 5-3).
SAU12876
Pe dal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar a una
marcha inferior, mueva el pedal de cambio
hacia abajo. (Véase la página 5-3).
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.

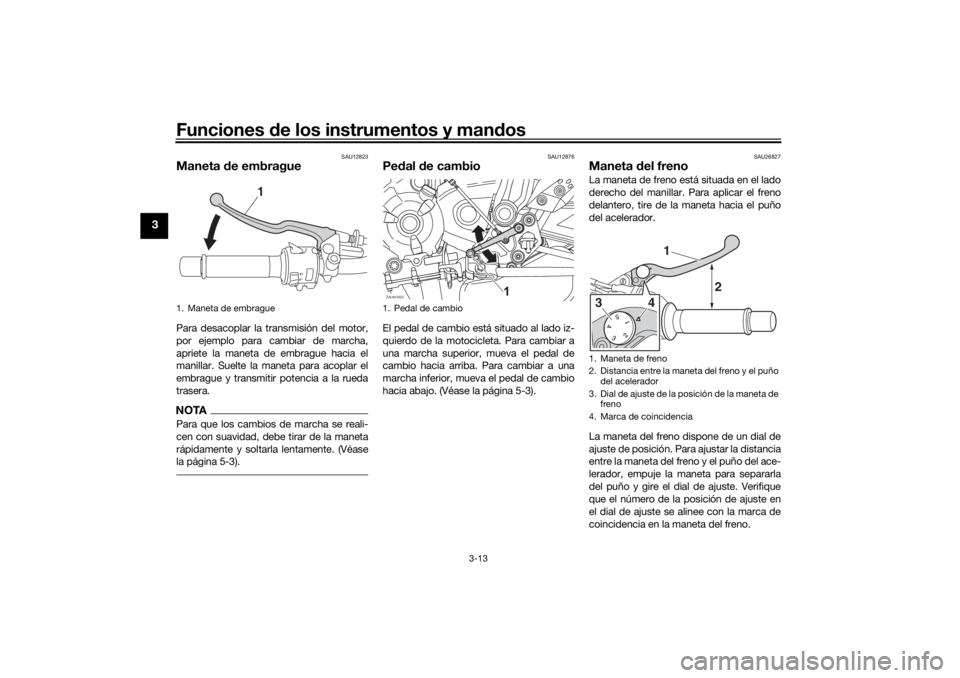

1. Maneta de embrague
1
1. Pedal de cambioZAUM1823
1
1. Maneta de freno
2. Distancia entre la maneta del freno y el puño
del acelerador
3 . D i a l de a j u s t e de l a po s i c ió n de l a m an e t a d e freno
4. Marca de coincidencia
1
2
43
UBJVS0S0.book Page 13 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-14
3
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63041
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rued a; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
1. Pedal de freno
1
UBJVS0S0.book Page 14 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-15
3
SAU13077
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave y
gírela 1/4 de vuelta en el sentido de las agu-
jas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de ga-
solina. Para cerrar el tapón
del depósito de ga-
solina
Con la llave introducida, empuje hacia aba-
jo el tapón del depósito de gasolina. Gire la
llave 1/4 de vuelta en el sentido contrario al
de las agujas del reloj, extráigala y cierre la
tapa de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.

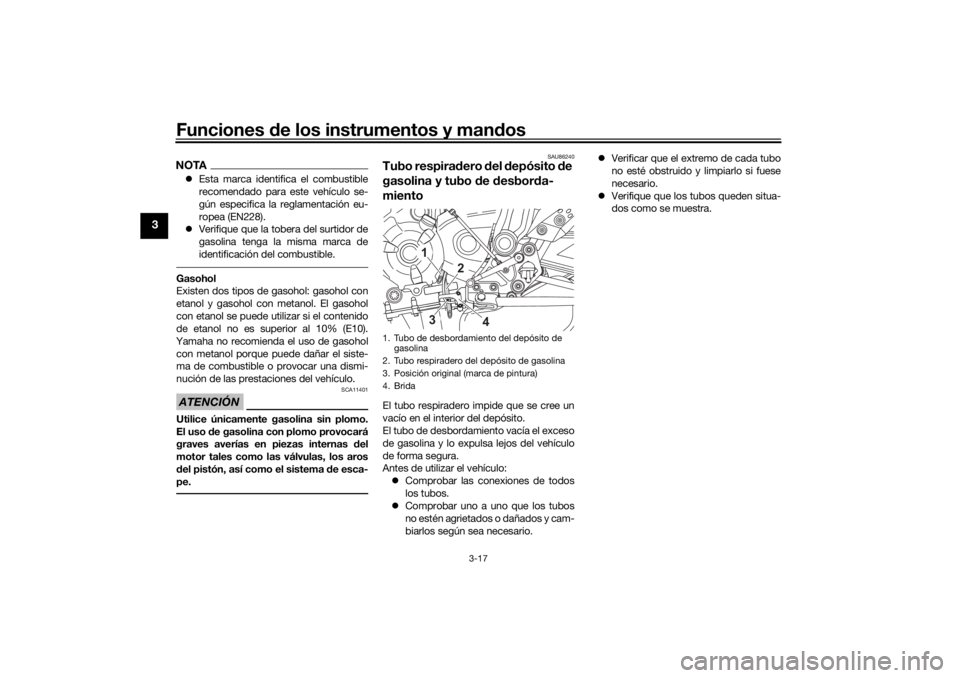

1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1
2
12

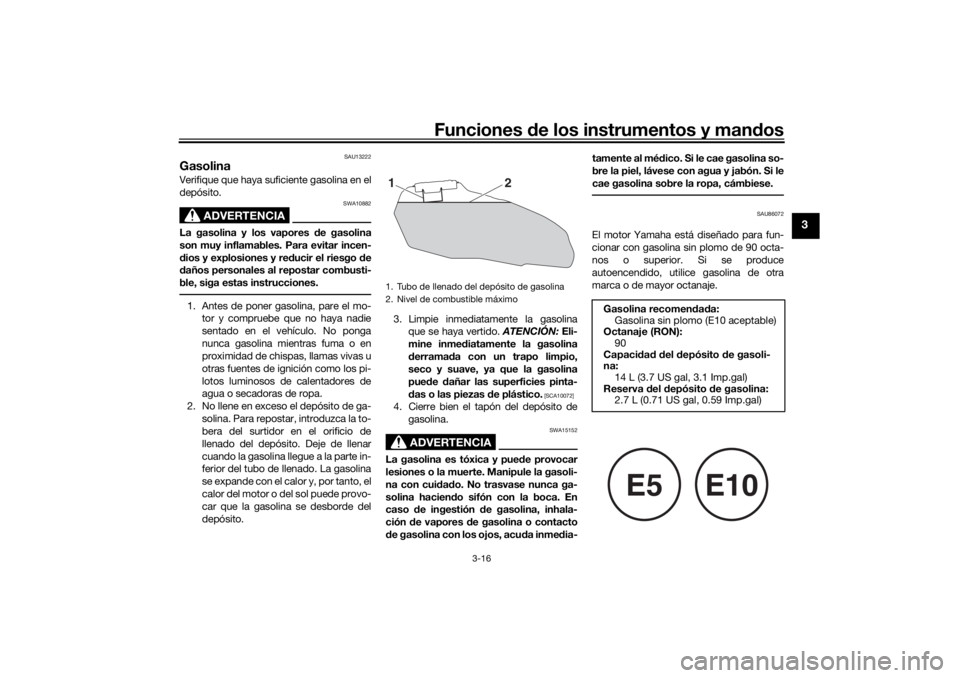

1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1
2
UBJVS0S0.book Page 15 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-16
3
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia- tamente al méd
ico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86072
El motor Yamaha está diseñado para fun-
cionar con gasolina sin plomo de 90 octa-
nos o superior. Si se produce
autoencendido, utilice gasolina de otra
marca o de mayor octanaje.
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomen dad a:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
90
Capaci dad d el depósito de gasoli-
na:
14 L (3.7 US gal, 3.1 Imp.gal)
Reserva del depósito d e gasolina:
2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UBJVS0S0.book Page 16 Tuesday, December 15, 2020 6:46 PM

Funciones de los instrumentos y man dos
3-17
3
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
SAU86240
Tubo respira dero del depósito de
gasolina y tubo de desbor da-
mientoEl tubo respiradero impide que se cree un
vacío en el interior del depósito.
El tubo de desbordamiento vacía el exceso
de gasolina y lo expulsa lejos del vehículo
de forma segura.
Antes de utilizar el vehículo:
 Comprobar las conexiones de todos
los tubos.
 Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario. 
Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
 Verifique que los tubos queden situa-
dos como se muestra.1. Tubo de desbordamiento del depósito de
gasolina
2. Tubo respiradero del depósito de gasolina
3. Posición original (marca de pintura)
4. Brida
4
31
2
UBJVS0S0.book Page 17 Tuesday, December 15, 2020 6:46 PM
