Wichtige Fahr- un d Be dienun gshinweise
7-3
7
GAU45093

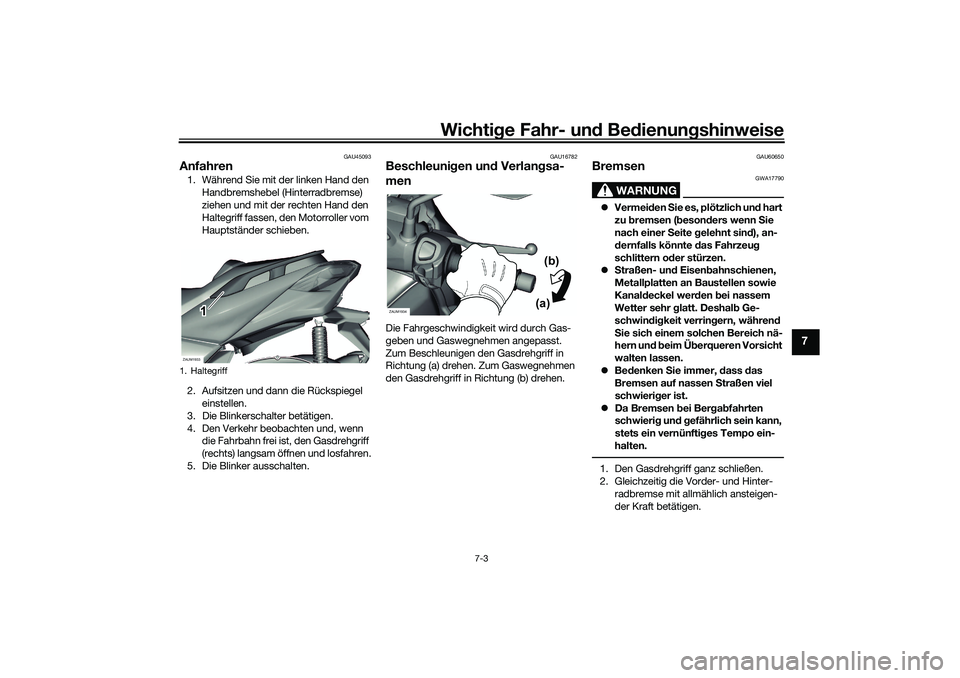

Anfahren1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
GAU16782
Beschleuni gen un d Verlan gsa-
menDie Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
GAU60650
Bremsen
WARNUNG
GWA17790
 Vermei den Sie es, plötzlich un d hart
zu bremsen ( beson ders wenn Sie
nach einer Seite gelehnt sin d), an-
d ernfalls könnte d as Fahrzeug
schlittern o der stürzen.
 Straßen- un d Eisen bahnschienen,
Metallplatten an Baustellen sowie
Kanald eckel wer den bei nassem
Wetter sehr g latt. Deshalb Ge-
schwin dig keit verrin gern, währen d
S ie sich einem solchen Bereich nä-
hern un d b eim Ü berqueren Vorsicht
walten lassen.
 Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwierig er ist.
 Da Bremsen bei Ber gab fahrten
schwierig und g efährlich sein kann,
ste

ts ein vernünfti ges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter- radbremse mit allmählich ansteigen-
der Kraft betätigen.
1. HaltegriffZAUM1933
1
ZAUM1934
(a)(b)
UB9YG0G0.book Page 3 Tuesday, January 5, 2021 11:19 AM

Wichtige Fahr- un d Be dienun gshinweise
7-4
7
Vorn
Hinten
GAU16821

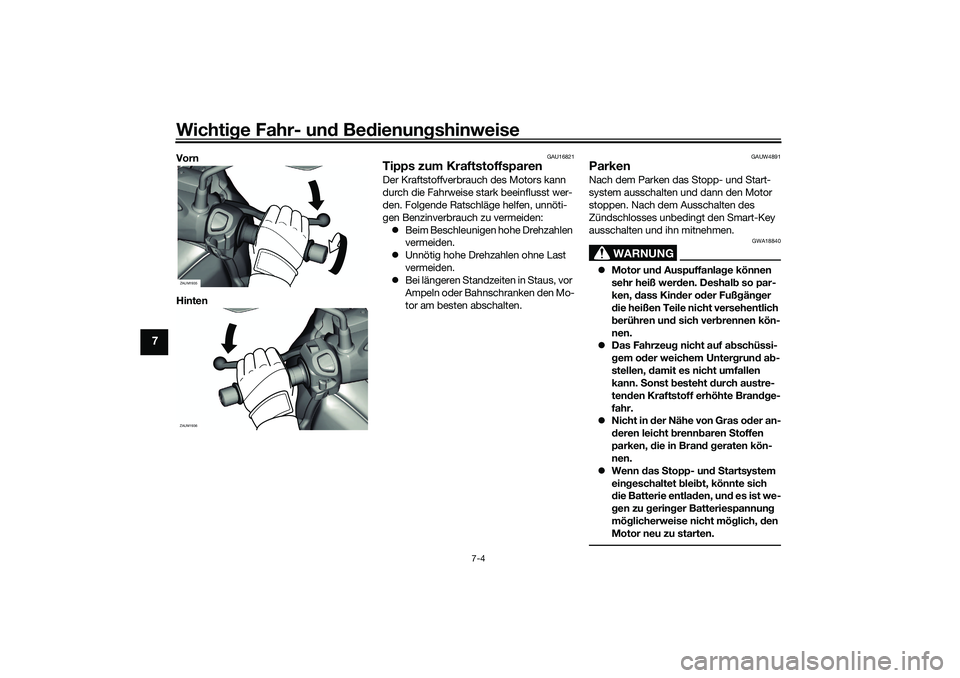

Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
 Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Unnötig hohe Drehzahlen ohne Last
vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAUW4891
Parken Nach dem Parken das Stopp- und Start-
system ausschalten und dann den Motor
stoppen. Nach dem Ausschalten des
Zündschlosses unbedingt den Smart-Key
ausschalten und ihn mitnehmen.
WARNUNG
GWA18840
Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em od er weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst b esteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in der Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
 Wenn das Stopp- un d S tartsystem
ein geschaltet bleib t, könnte sich
d i

e Batterie entla den, un d es ist we-
g en zu gerin ger Batteriespannun g
mö glicherweise nicht mö glich, den
Motor neu zu starten.
ZAUM1935ZAUM1936
UB9YG0G0.book Page 4 Tuesday, January 5, 2021 11:19 AM

Wichtige Fahr- un d Be dienun gshinweise
7-5
7

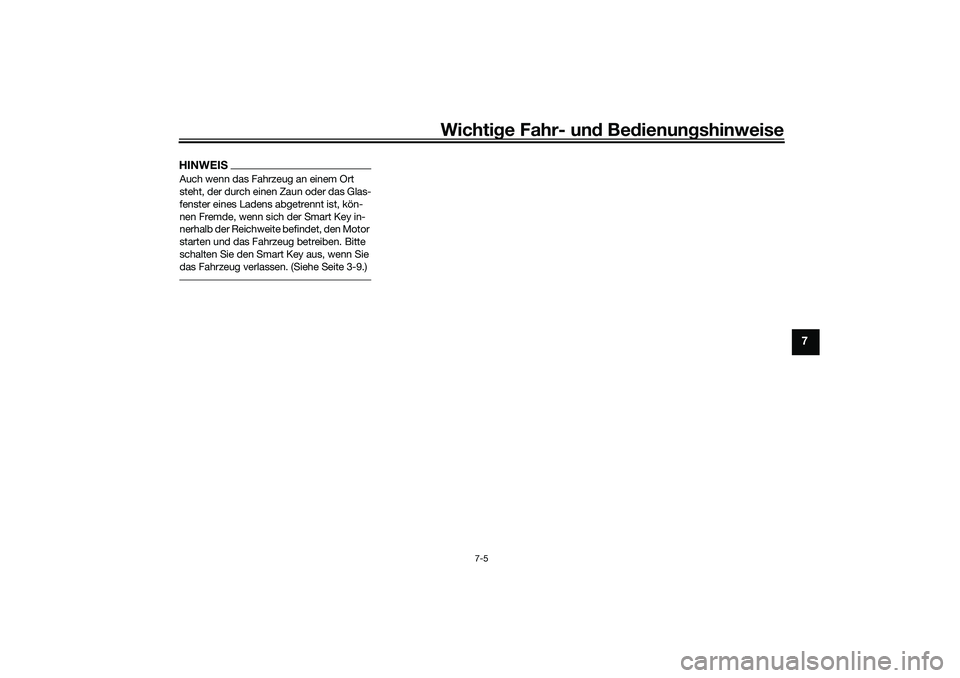

HINWEISAuch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-9.)
UB9YG0G0.book Page 5 Tuesday, January 5, 2021 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-1
8

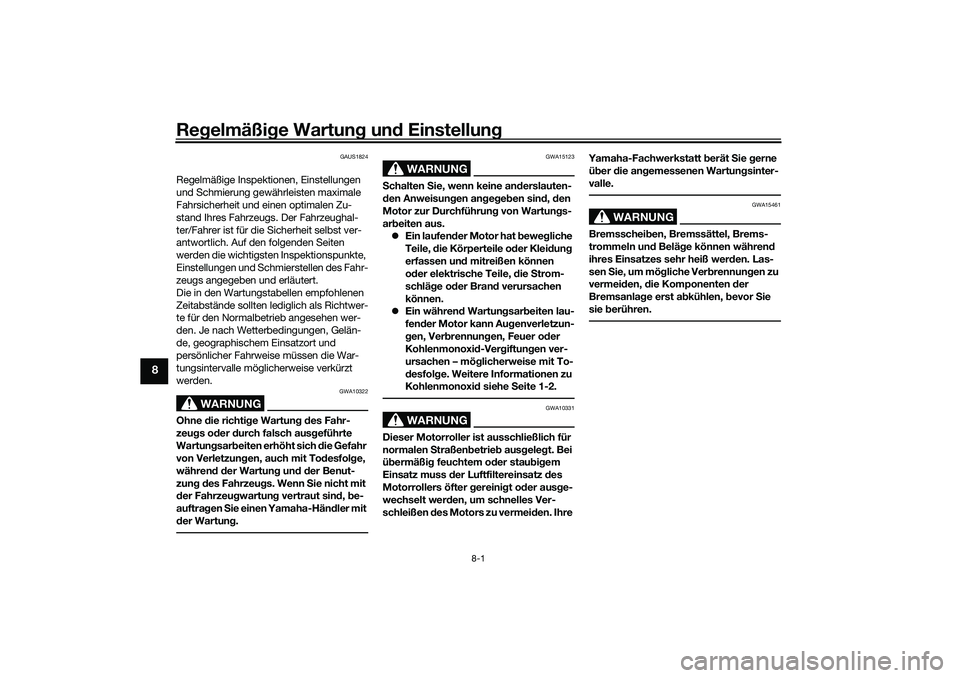

GAUS1824
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn S ie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat b ewegliche
Teile, die Körperteile o der Klei dung
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der
Kohlenmonoxi d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Seit
e 1-2.
WARNUNG
GWA10331
Dieser Motorroller ist ausschließlich für
normalen Straßen betrie b aus geleg t. Bei
ü b ermäßi g feuchtem o der stau big em
Einsatz muss d er Luftfiltereinsatz des
Motorrollers öfter gereini gt o der aus ge-
wechselt wer den, um schnelles Ver-
schleißen des Motors zu vermei den. Ihre Yamaha-Fachwerkstatt b
erät Sie gerne
ü b er die an gemessenen Wartun gsinter-
valle.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennung en zu
vermei den, die Komponenten der
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
UB9YG0G0.book Page 1 Tuesday, January 5, 2021 11:19 AM

Regelmäßi ge Wartun g und Einstellun g
8-2
8
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU85230

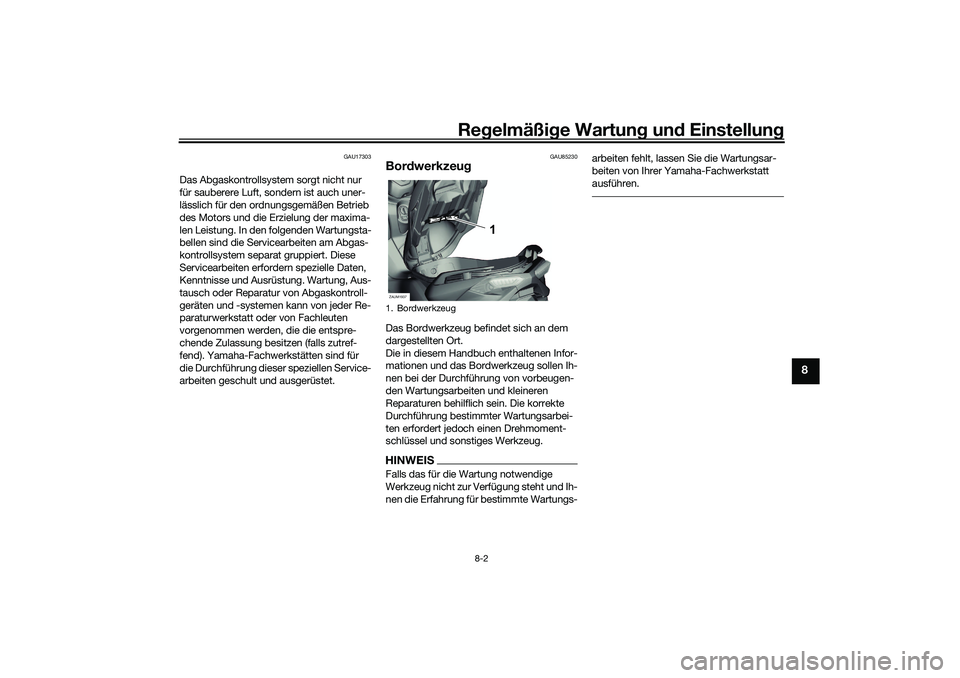

Bordwerkzeu gDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs- arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.1. BordwerkzeugZAUM1937
1
UB9YG0G0.book Page 2 Tuesday, January 5, 2021 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-3
8
GAU71021
HINWEISDie Jahresinspektion kann aus blei ben, wenn statt dessen eine Inspektion, basieren d auf d er gefahrenen Strecke, durch ge-
führt wir d.
 Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71041
Tabelle für re gelmäßi ge Wartun g d es A bgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig. √√√√√
2 *Zün dkerze • Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen. √√
•Ersetzen. √√
3 *Ve n t i l sp i e l • Kontrollieren und einstellen. √√√√
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren.
√√√√√√
5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig. √√√√√
6 *Ve r
dunstung semis-
sionen-Kontrollsys-
tem • Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig. √√
UB9YG0G0.book Page 3 Tuesday, January 5, 2021 11:19 AM

Regelmäßi ge Wartun g und Einstellun g
8-4
8
GAU71342

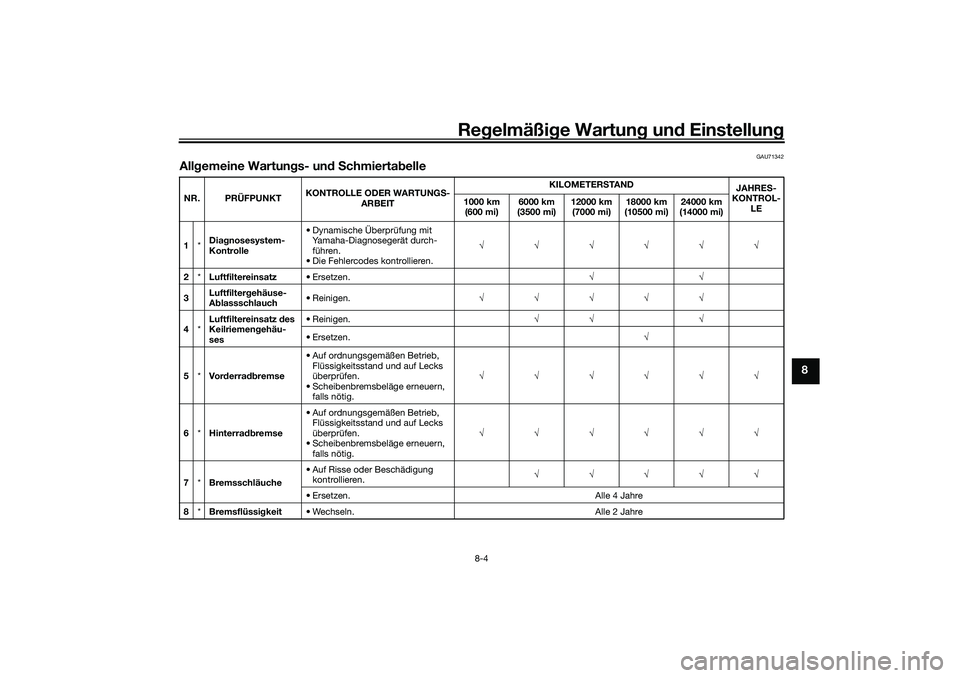

Allgemeine Wartun gs- un d S chmiertab elleNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Dia
gnosesystem-
Kontrolle • Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren. √√√√√√
2 *Luftfiltereinsatz •Ersetzen. √√
3 Luftfilter
gehäuse-
A blassschlauch • Reinigen.
√√√√√
4 *Luftfiltereinsatz
des
Keilriemen gehäu-
ses • Reinigen.
√√ √
•Ersetzen. √
5 *Vor derra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. √√√√√√
6 *Hinterra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. √√√√√√
7 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren. √√√√√
• Ersetzen. Alle 4 Jahre
8 *Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
UB9YG0G0.book Page 4 Tuesday, January 5, 2021 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
8-5
8

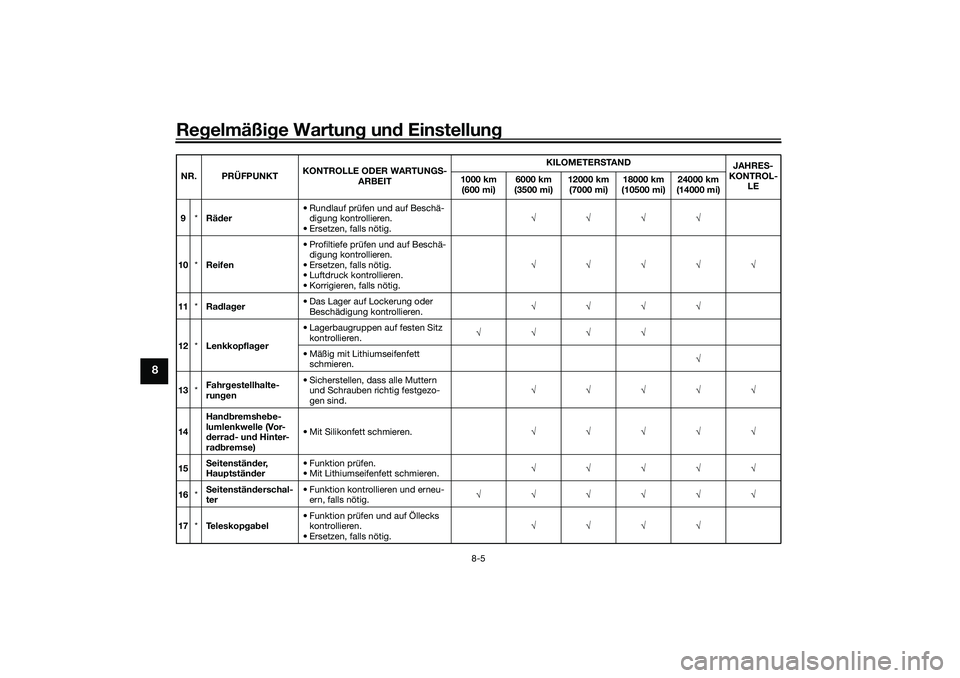

9*Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig. √√√√
10 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
11 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
12 *Lenkkopfla ger • Lagerbaugruppen auf festen Sitz
kontrollieren. √√√√
• Mäßig mit Lithiumseifenfett schmieren. √
13 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
14 Han
dbremshe be-
lumlenkwelle (Vor-
d erra d- un d Hinter-
ra db remse) • Mit Silikonfett schmieren.
√√√√√
15 S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
√√√√√
16 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
17 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KIL
OMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB9YG0G0.book Page 5 Tuesday, January 5, 2021 11:19 AM
