Bedienung der Instrumente
48
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
GJU44690

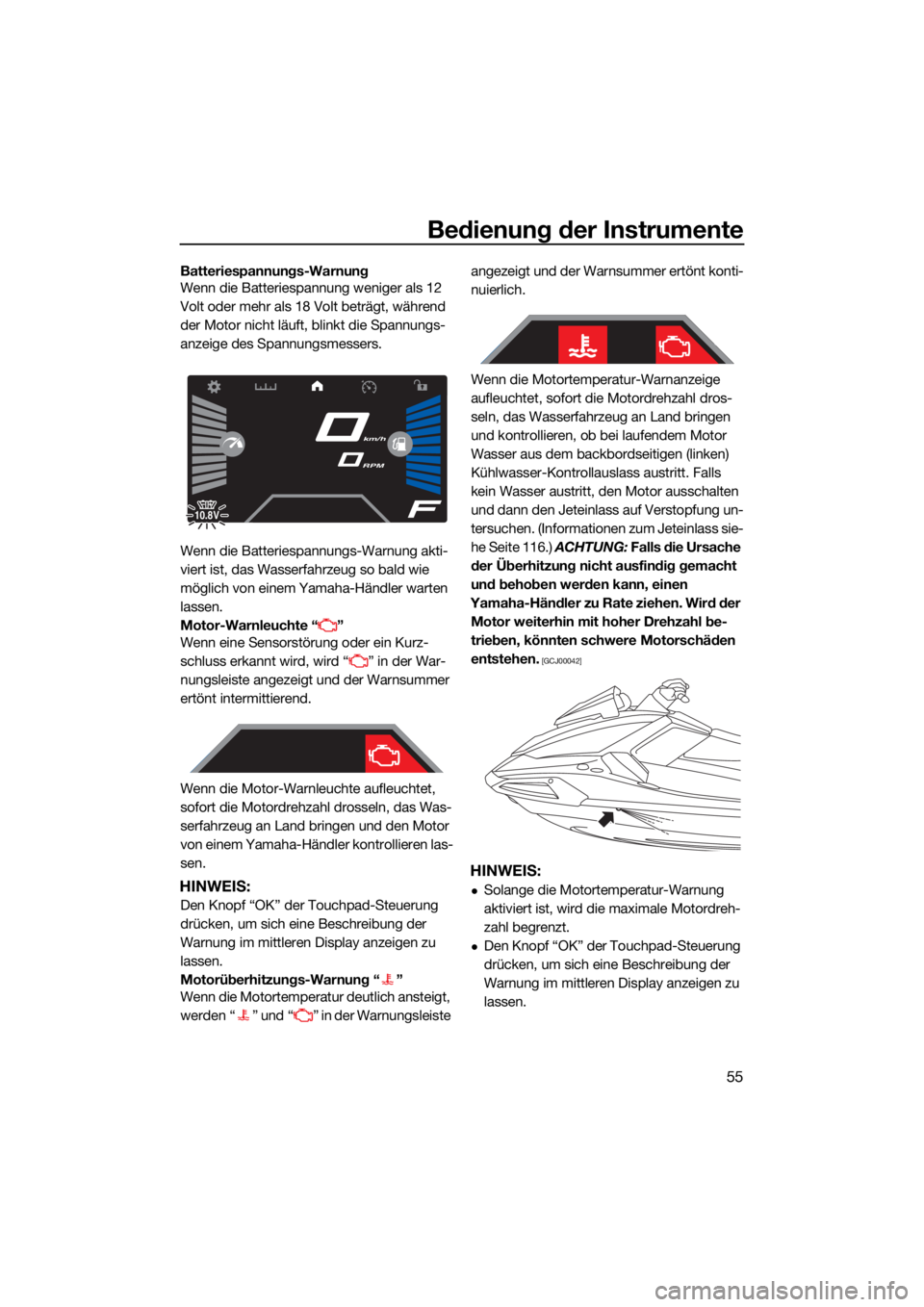

Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt
30 Sekunden lang periodisch.
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
im Drehzahlmesserbereich der Informations-
anzeige der Betriebsstundenzähler und der Fehlercode abwechselnd in 3-Sekunden-In-
tervallen angezeigt.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händl
er kontrollieren las-
sen.
1 Fehlercode
1
UF4N70G0.book Page 48 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
49
GJU45941
Multifunktionsdisplay
(VX DELUXE / VX CRUISER / VX LIMITED)
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Das Multifunktionsdisplay kann die verschie-
denen Funktionen über das d-pad der
Touchpad-Steuerung ein- oder ausschalten
oder Einstellungen ändern.
Zusätzlich können die angezeigten Sprach
und Anzeigeeinheiten geändert werden. (In-
formationen zum Ändern der Sprache und
Anzeigeeinheiten siehe Seite 52.) In den Ab-
bildungen in dieser Anleitung werden Eng-
lisch für die Sprache und US-Einheiten für die
Anzeigeeinheiten verwendet.
Multifunktionsdisplay einschalten
Beim Drücken des Motor-Start-/-Stopp-
Schalters schaltet sich das Multifunktionsdis-
play ein. Nachdem die Logoanzeige einige
Sekunden lang angezeigt wird, wird die Start-
bildschirmseite angezeigt.
HINWEIS:
Das Multifunktionsdisplay ist eingeschaltet,
auch wenn der Motor-Start-/-Stopp-Schalter
ebenfalls kurz gedrückt wird.
Multifunktionsdisplay ausschalten
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keine Bedieneingabe erhält oder wenn 3
Minuten nach dem Ausschalten des Motors
verstrichen sind, schaltet sich das Display
aus.
HINWEIS:
Das Multifunktionsdisplay schaltet sich 3 Mi-
nuten nach dem Ausschalten des Motors
aus, auch wenn eine Bedieneingabe vorhan-
den ist.
GJU45951Bedienknöpfe
Dieses Modell ist mit einer Touchpad-Steue-
rung zur Bedienung des Multifunktionsdis-
plays ausgestattet.
D-pad
Das d-pad betätigen, um die Bildschirmsei-
ten für jedes Element umzuschalten oder
auszuwählen.
Wenn bei der Anzeige der Startbildschirmsei-
te die rechte Seite des d-pad gedrückt wird,
schaltet das Multifunktionsdisplay in der fol-
genden Reihenfolge um.
Startbildschirmseite → Bildschirmseite Drive
control → Motorverriegelungsbildschirmseite
→ Einstellungsbildschirmseite → Informati-
onsbildschirmseite → Startbildschirmseite
Knopf “BACK”
Diesen Knopf drücken, um zur vorherigen
Bildschirmseite zurückzukehren.
Den Knopf “BACK” und den Knopf “OK”
gleichzeitig gedrückt halten, um sich die
Startbildschirmseite anzeigen zu lassen.
Knopf “OK”
Diesen Knopf drücken, um das aktuell mar-
kierte Element zu wählen.
HINWEIS:
Diesen Knopf drücken, um den Warnsummer
zu stoppen, wenn eine Warnung aktiviert ist.
1 D-pad
2 Knopf “BACK”
3 Knopf “OK”
1
23
UF4N70G0.book Page 49 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
50
GJU46290Display
Das Display ist wie unten dargestellt aufge-
baut.
Bildschirm-Registerkartenleiste
Wenn jedes Symbol gewählt wird, werden die
Wasserfahrzeuginformationen, Funktionsein-
stellungen und andere Informationen im mitt-
leren Display angezeigt. (Informationen zu je-
der Bildschirmseite siehe Seite 51.)
Mittleres Display
Im mittleren Display werden die Wasserfahr-
zeuginformationen, Funktionseinstellungen
und andere Informationen entsprechend dem
Symbol auf der gewählten Bildschirm-Regis-
terkartenleiste angezeigt.
Warnungsleiste
Die Warnungsleiste wird angezeigt, wenn ein
Fehler oder eine Störung erkannt wird.
Den Knopf “OK” auf der Touchpad-Steue-
rung drücken, wenn das Warnsymbol ange-
zeigt wird, um sich die Warnungsbeschrei-
bung, den Fehlercode und andere
Informationen im mittleren Display anzeigen zu lassen. (Informationen zu den Warnungs-
beschreibungen 54 siehe Seite.)
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an. Wenn die Batteriespannung
normal ist, werden ca. 14 V angezeigt.
Wenn die Batteriespannung deutlich gesun-
ken oder gestiegen ist, wird die Batteriespan-
nungswarnung aktiviert und die Spannungs-
anzeige blinkt. (Informationen zur
Batteriespannungswarnung siehe Seite 55.)
Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
und die Anzahl der Anzeigesegmente an.
Schaltanzeige
Diese Anzeige zeigt die Umkehrklappen-
Schaltstellungen an: “F” (vorwärts), “N” (neu-
tral) und “R” (rückwärts). (Nähere Angaben zu
Schaltvorgängen siehe Seite 33.)
Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Kraftstoff-
tank verbleibende Kraftstoffmenge über die
Anzahl der Anzeigesegmente an.
Wenn die Menge des verbleibenden Kraft-
stoffs gering ist, wird die Kraftstoffstand-
Warnung aktiviert. (Informationen zur Kraft-
stoffstand-Warnung siehe Seite 54.)
1
Bildschirm-Registerkartenleiste
2 Mittleres Display
1 Warnungsleiste
14.3V
km/h
RPM
2
1
1
1Kraftstoffanzeige
2 Spannungsmesser
3 Drehzahlmesser
4 Schaltanzeige
14.3V
km/h
RPM
23
1
4
UF4N70G0.book Page 50 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
51
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU45151Startbildschirmseite “ ”
Das mittlere Display der Startbildschirmseite
zeigt den Geschwindigkeitsmesser und die
Anzeigen für die Betriebsarten an. (Informati-
onen zu den Funktionen der verschiedenen
Betriebsarten siehe Seite 37.)
HINWEIS:
Wenn die Motordrehzahl steigt, während die
Antriebsregelungsbetriebsart-Bildschirmsei-
te, die Einstellungsmenü-Bildschirmseite
oder die Motorverriegelungs-Bildschirmseite
angezeigt wird, schaltet das Multifunktions-
display automatisch auf die Startbildschirm-
seite um.Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
HINWEIS:
Die Anzeigeeinheiten des Geschwindig-
keitsmessers werden gemäß den Anzeige-
einheiten des Multifunktionsdisplays aus-
gewählt. (Informationen zum Umschalten
der Anzeigeeinheiten siehe Seite 53.)
Wenn das Wasserfahrzeug rückwärts ge-
fahren oder bei einer sehr geringen Ge-
schwindigkeit mit dem T.D.E. vorwärts
oder rückwärts gefahren
wird, wird “0” auf
dem Geschwindigkeitsmesser angezeigt.
GJU45970Informationsbildschirmseite “ ”
Die Informationsbildschirmseiten zeigen
Fahrtinformationen und Kraftstoffinformatio-
nen im mittleren Display.
HINWEIS:
Die Anzeigeeinheiten für die Entfernungen
und Kraftstoffmengen werden gemäß den
Anzeigeeinheiten des Multifunktionsdisplays
1 Geschwindigkeitsmesser
2 Reverse-Assist-Anzeige
3 T. D . E . - A n z e i g e
4 Anzeige Strudellose Betriebsart
5 Cruise-Assist-Anzeige
6 Antriebsregelungs-Anzeige
km/h
RPM
No Wake T.D.E. FORWARD
Cruise Assist +4
Drive Control Rever se Assist +2
1
4
3
5
6
2
UF4N70G0.book Page 51 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
52
ausgewählt. (Informationen zum Umschalten
der Anzeigeeinheiten siehe Seite 53.)* Dieses Element kann durch Drücken des
Knopfs “OK” der Touchpad-Steuerung zu-
rückgesetzt werden.
Zum Zurücksetzen aller Elemente “Reset All”
wählen.
GJU45170Antriebsregelungsbetriebsart-
Bildschirmseite “ ”
Die Antriebsregelungsbetriebsart-Bild-
schirmseite zeigt die Einstellungsbildschirm-
seite für die Antriebsregelungsbetriebsart im
mittleren Display an. (Informationen zur An-
triebsregelungsbetriebsart siehe Seite 40.)
GJU45980Einstellungsmenü-
Bildschirmseite “ ”
Die Einstellungsmenü-Bildschirmseite zeigt
ein Menü für den Zugriff auf die Bildschirm-
seiten für die folgenden Funktionen an.
PIN ändern
Anzeigeeinheiten auswählen
Anzeigesprache auswählen
Zeit seit der letzten Wartung anzeigen
Einstellungen zurücksetzen

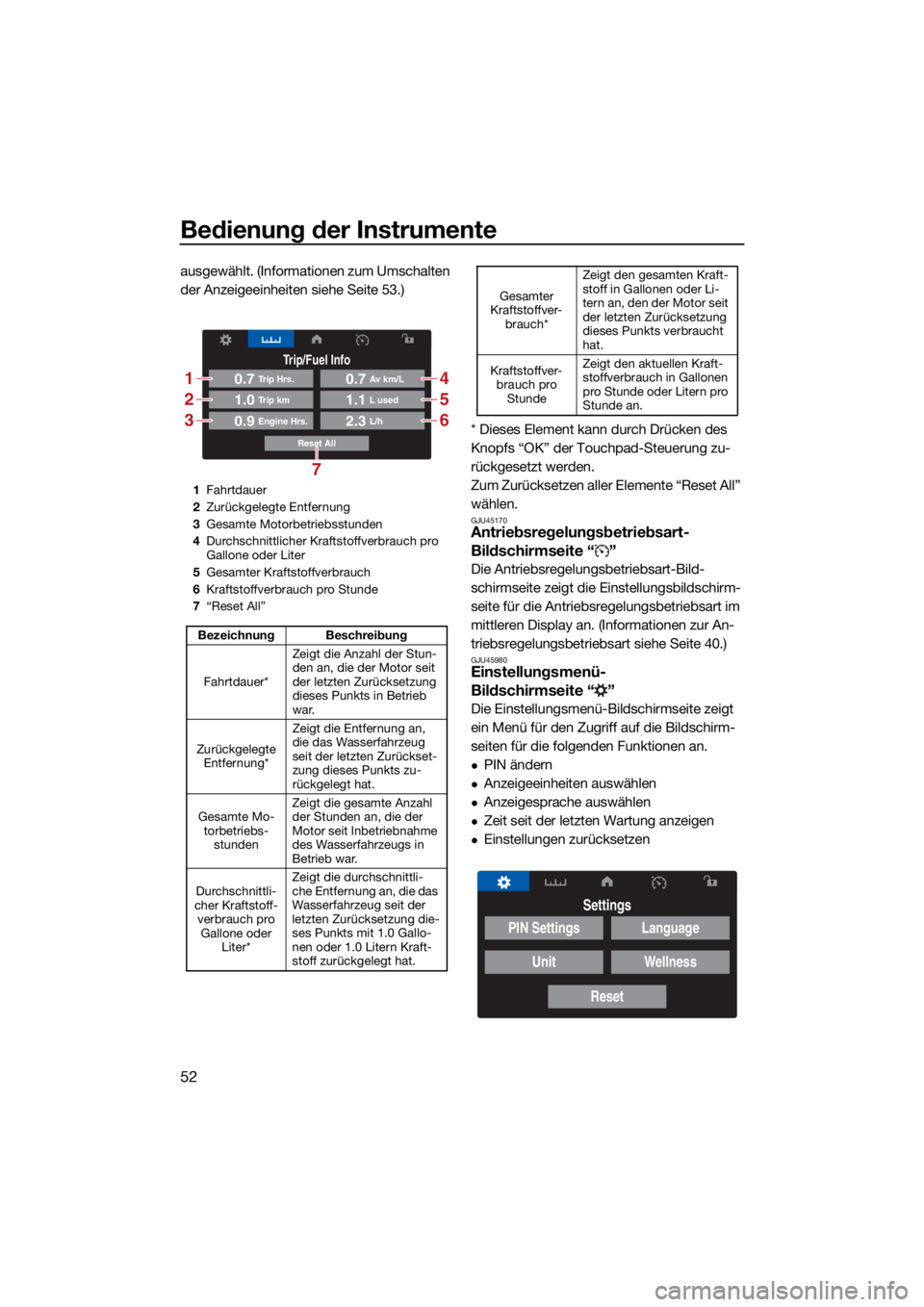

1Fahrtdauer
2 Zurückgelegte Entfernung
3 Gesamte Motorbetriebsstunden
4 Durchschnittlicher Kraftstoffverbrauch pro
Gallone oder Liter
5 Gesamter Kraftstoffverbrauch
6 Kraftstoffverbrauch pro Stunde
7 “Reset All”
Bezeichnung Beschreibung
Fahrtdauer* Zeigt die Anzahl der Stun-
den an, die der Motor seit
der letzten Zurücksetzung
dieses Punkts in Betrieb
war.
Zurückgelegte Entfernung* Zeigt die Entfernung an,
die das Wasserfahrzeug
seit der letzten Zurückset-
zung dieses Punkts zu-
rückgelegt hat.
Gesamte Mo- torbetriebs- stunden Zeigt die gesamte Anzahl
der Stunden an, die der
Motor seit Inbetriebnahme
des Wasserfahrzeugs in
Betrieb war.
Durchschnittli-
cher Kraftstoff- verbrauch pro Gallone oder Liter* Zeigt die durchschnittli-
che Entfernung an, die das
Wasserfahrzeug seit der
letzten Zurücksetzung die-
ses Punkts mit 1.0 Gallo-
nen oder 1.0 Litern Kraft-
stoff zurückgelegt hat.
Trip/Fuel Info
Reset All
0.7Trip Hr
s.
0.9Engine Hr s.
1.0Trip km
0.7Av km/L
2.3L/h
1.1L used
1
2
3
4
5
6
7
Gesamter
Kraftstoffver- brauch* Zeigt den gesamten Kraft-
stoff in Gallonen oder Li-
tern an, den der Motor seit
der letzten Zurücksetzung
dieses Punkts verbraucht
hat.
Kraftstoffver- brauch pro Stunde Zeigt den aktuellen Kraft-
stoffverbrauch in Gallonen
pro Stunde oder Litern pro
Stunde an.
Settings
PIN Settings
Unit
Langua
ge
Wellness
Reset
UF4N70G0.book Page 52 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
53

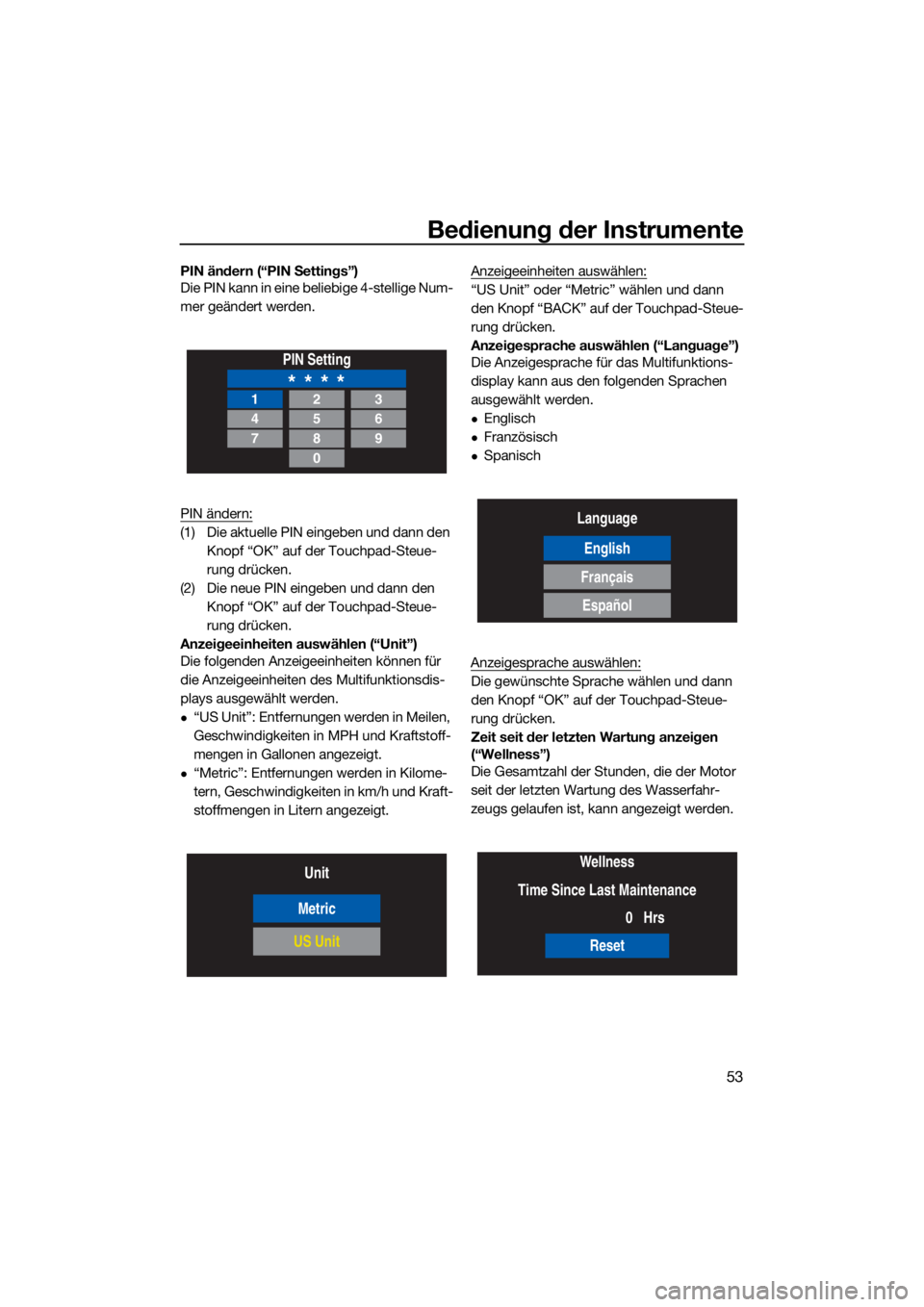

PIN ändern (“PIN Settings”)
Die PIN kann in eine beliebige 4-stellige Num-
mer geändert werden.
PIN ändern:
(1) Die aktuelle PIN eingeben und dann den Knopf “OK” auf der Touchpad-Steue-
rung drücken.
(2) Die neue PIN eingeben und dann den Knopf “OK” auf der Touchpad-Steue-
rung drücken.
Anzeigeeinheiten auswählen (“Unit”)
Die folgenden Anzeigeeinheiten können für
die Anzeigeeinheiten des Multifunktionsdis-
plays ausgewählt werden.
“US Unit”: Entfernungen werden in Meilen,
Geschwindigkeiten in MPH und Kraftstoff-
mengen in Gallonen angezeigt.
“Metric”: Entfernungen werden in Kilome-
tern, Geschwindigkeiten in km/h und Kraft-
stoffmengen in Litern angezeigt. Anzeigeeinheiten auswählen:
“US Unit” oder “Metric” wählen und dann
den Knopf “BACK” auf der Touchpad-Steue-
rung drücken.
Anzeigesprache auswählen (“Language”)
Die Anzeigesprache für das Multifunktions-
display kann aus den folgenden Sprachen
ausgewählt werden.
Englisch
Französisch
Spanisch
Anzeigesprache auswählen:
Die gewünschte Sprache wählen und dann
den Knopf “OK” auf der Touchpad-Steue-
rung drücken.

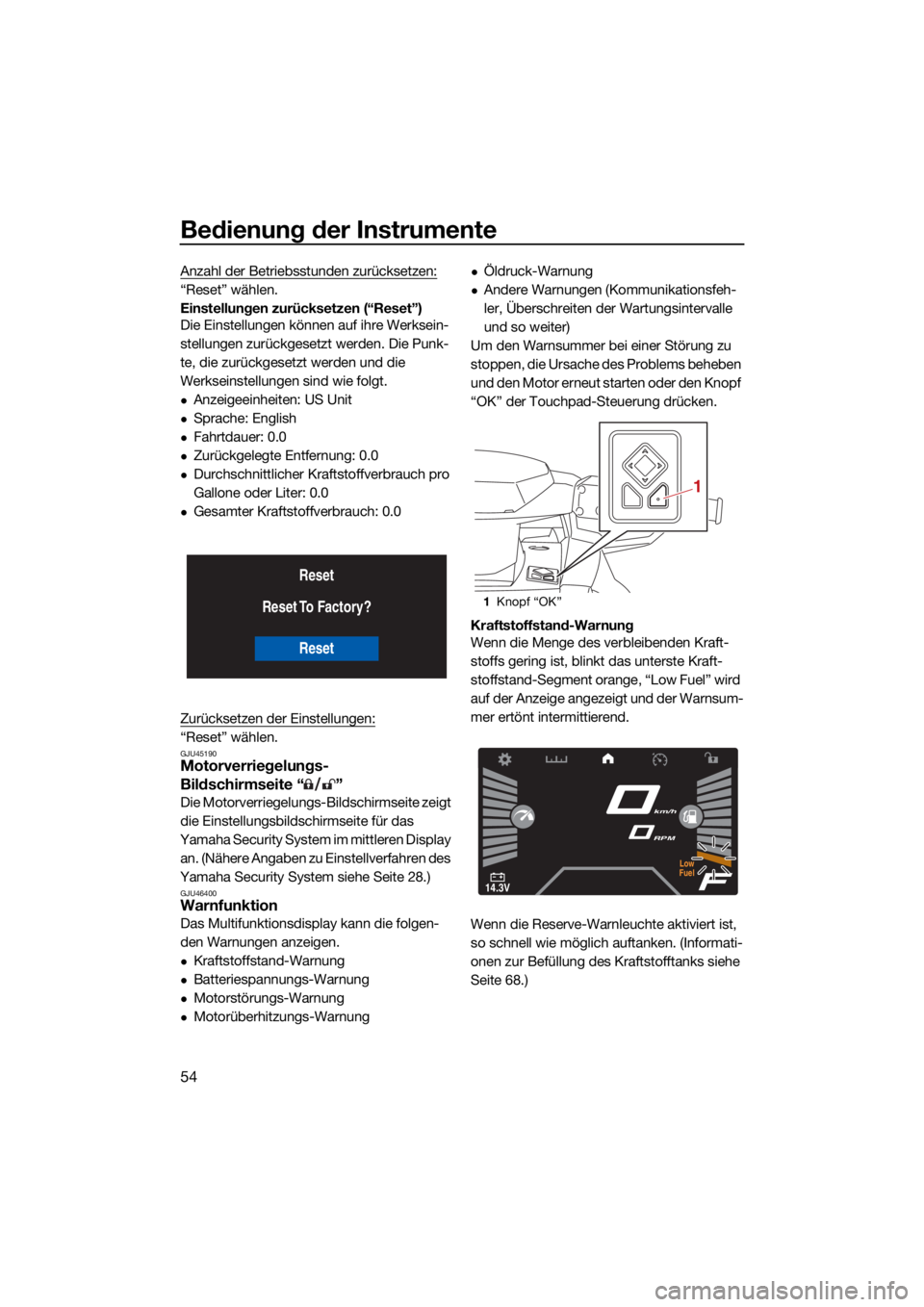

Zeit seit der letzten Wartung anzeigen
(“Wellness”)
Die Gesamtzahl der Stunden, die der Motor
seit der letzten Wartung des Wasserfahr-
zeugs gelaufen ist, kann angezeigt werden.
PIN Setting
* * * *123
456
789
0
Unit
Metric
US Unit
Langua ge
English
Français
Español
Wellness
Time Since Last Maintenance 0Hrs
Reset
UF4N70G0.book Page 53 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
54
Anzahl der Betriebsstunden zurücksetzen:
“Reset” wählen.
Einstellungen zurücksetzen (“Reset”)
Die Einstellungen können auf ihre Werksein-
stellungen zurückgesetzt werden. Die Punk-
te, die zurückgesetzt werden und die
Werkseinstellungen sind wie folgt.
Anzeigeeinheiten: US Unit
Sprache: English
Fahrtdauer: 0.0
Zurückgelegte Entfernung: 0.0
Durchschnittlicher Kraftstoffverbrauch pro
Gallone oder Liter: 0.0
Gesamter Kraftstoffverbrauch: 0.0
Zurücksetzen der Einstellungen:
“Reset” wählen.GJU45190Motorverriegelungs-
Bildschirmseite “ ”
Die Motorverriegelungs-Bildschirmseite zeigt
die Einstellungsbildschirmseite für das
Yamaha Security System im mittleren Display an. (Nähere Angaben zu Einstellverfahren des
Yamaha Security System siehe Seite 28.)
GJU46400Warnfunktion
Das Multifunktionsdisplay kann die folgen-
den Warnungen anzeigen.
Kraftstoffstand-Warnung
Batteriespannungs-Warnung
Motorstörungs-Warnung
Motorüberhitzungs-Warnung
Öldruck-Warnung
Andere Warnungen (Kommunikationsfeh-
ler, Überschreiten der Wartungsintervalle
und so weiter)
Um den Warnsummer bei einer Störung zu
stoppen, die Ursache des Problems beheben
und den Motor erneut starten oder den Knopf
“OK” der Touchpad-Steuerung drücken.
Kraftstoffstand-Warnung
Wenn die Menge des verbleibenden Kraft-
stoffs gering ist, blinkt das unterste Kraft-
stoffstand-Segment orange, “Low Fuel” wird
auf der Anzeige angezeigt und der Warnsum-
mer ertönt intermittierend.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 68.)
Reset
Reset To Factory?
Reset
1 Knopf “OK”
1
14.3V
km/h
RPM
Low
Fuel
UF4N70G0.book Page 54 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
55
Batteriespannungs-Warnung
Wenn die Batteriespannung weniger als 12
Volt oder mehr als 18 Volt beträgt, während
der Motor nicht läuft, blinkt die Spannungs-
anzeige des Spannungsmessers.
Wenn die Batteriespannungs-Warnung akti-
viert ist, das Wasserfahrzeug so bald wie
möglich von einem Yamaha-Händler warten
lassen.
Motor-Warnleuchte “ ”
Wenn eine Sensorstörung oder ein Kurz-
schluss erkannt wird, wird “ ” in der War-
nungsleiste angezeigt und der Warnsummer
ertönt intermittierend.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händler kontrollieren las-
sen.
HINWEIS:
Den Knopf “OK” der Touchpad-Steuerung
drücken, um sich eine Beschreibung der
Warnung im mittleren Display anzeigen zu
lassen.
Motorüberhitzungs-Warnung “ ”
Wenn die Motortemperatur deutlich ansteigt,
werden “ ” und “ ” in der Warnungsleiste angezeigt und der Warnsummer ertönt konti-
nuierlich.
Wenn die Motortemperatur-Warnanzeige
aufleuchtet, sofort die Motordrehzahl dros-
seln, das Wasserfahrzeug an Land bringen
und kontrollieren, ob bei laufendem Motor
Wasser aus dem backbordseitigen (linken)
Kühlwasser-Kontrollauslass austritt. Falls
kein Wasser austritt, den Motor ausschalten
und dann den Jeteinlass auf Verstopfung un-
tersuchen. (Informationen zum Jeteinlass sie-
he Seite 116.)
ACHTUNG: Falls die Ursache
der Überhitzung nicht ausfindig gemacht
und behoben werden kann, einen
Yamaha-Händler zu Rate ziehen. Wird der Motor weiterhin mit hoher Drehzahl be-
trieben, könnten schwere Motorschäden
entstehen.
[GCJ00042]
HINWEIS:
Solange die Motortemperatur-Warnung
aktiviert ist, wird die maximale Motordreh-
zahl begrenzt.
Den Knopf “OK” der Touchpad-Steuerung
drücken, um sich eine Beschreibung der
Warnung im mittleren Display anzeigen zu
lassen.
10.8V
km/h
RPM
UF4N70G0.book Page 55 Wedne sday, October 7, 2020 1:29 PM
