2021 YAMAHA VX Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
40
Betriebsart erscheint, ist die strudellose
Betriebsart aktiviert.
Strudellose Betriebsart ausschalten:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal und die
Anzeige strudellose Betriebsart verschwin-
det, wenn die strudellose Betriebsart deakti-
viert wird.
Den Schalter “CRUISE/NO WAKE” drü-
cken.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
HINWEIS:
Die strudellose Betriebsart kann ebenfalls
durch Abstellen des Motors ausgeschaltet
werden.
GJU46380Antriebsregelungsbetriebsart
Die Antriebsregelungsbetriebsart ist eine
Funktion zur Einstellung der maximalen Ge-
schwindigkeit des Wasserfahrzeugs.
Die maximale Geschwindigkeit des Wasser-
fahrzeugs kann aus zwei Einstellungen aus-
gewählt werden.
Antriebsregelungsbetriebsart aktivieren
Die Aktivierung der Antriebsregelungsbe-
triebsart kann durch die Antriebsregelungs-
betriebsart-Anzeige am Multifunktionsdis-
play bestätigt werden. Wenn die
Antriebsregelungsbetriebsart aktiviert ist, wird die Antriebsregelungsbetriebsart-Anzei-
ge hellgelb dargestellt.
Bedienung des Wasserfahrzeugs in der An-
triebsregelungsbetriebsart:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Jede Antriebsregelungsbetriebsart akti- vieren.
(3) Den Gashebel betätigen.
Auswahl der Einstellungen der Antriebsre-
gelungsbetriebsart
Die Einstellung der Antriebsregelungsbe-
triebsart für die maximale Geschwindigkeit
des Wasserfahrzeugs wird gespeichert. Zu-
sätzlich können die Aktivierung und Einstel-
lungen der Antriebsregelungsbetriebsart ge-
sperrt werden, um zu verhindern, dass
andere sie ändern.
Wenn die Antriebsregelungsbetriebsart ge-
sperrt ist, muss eine PIN eingegeben werden,
um die Antriebsregelungsbetriebsart-Bild-
schirmseite zu bedienen.
Auswahl der Einstellung der maximalen Ge-
schwindigkeit des Wasserfahrzeugs:
(1) “Speed” wählen.
1Schalter “CRUISE/NO WAKE”
1
1Antriebsregelungsbetriebsart-Anzeige
Drive Control
Speed
Lock
1
UF4N70G0.book Page 40 Wedne sday, October 7, 2020 1:29 PM

Betrieb des Wasserfahrzeugs
41
(2) Die Einstellung der maximalen Ge-schwindigkeit des Wasserfahrzeugs
auswählen.
(3) Den Knopf “Save” wählen, um die Ein- stellungen abzuschließen und zur vorhe-
rigen Anzeige zurückzukehren.
Antriebsregelungsbetriebsart verriegeln
Die Antriebsregelungsbetriebsart kann ver-
riegelt werden.
Antriebsregelungsbetriebsart verriegeln:
(1) “Lock” wählen.
(2) Jede Ziffer der 4-stelligen PIN eingeben und dann den Knopf “OK” auf der
Touchpad-Steuerung drücken.
Antriebsregelungsbetriebsart entriegeln:
(1) Die Antriebsregelungsbetriebsart-Anzei- ge wählen. (2) Jede Ziffer der 4-stelligen PIN eingeben
und dann den Knopf “OK” auf der
Touchpad-Steuerung drücken.
(3) “Lock” wählen.
GJU46390Tempomat
Mit dem Tempomaten kann die Fahrge-
schwindigkeit des Wasserfahrzeugs inner-
halb eines bestimmten Bereichs konstant ge-
halten werden. Sobald der Tempomat
aktiviert ist, kann die eingestellte Motordreh-
zahl erhöht oder verringert werden. Die ur-
sprüngliche Tempomateinstellung kann aller-
dings um höchstens fünf Schritte auf- oder
abwärts verstellt werden.
HINWEIS:
Der Tempomat kann nur auf Motordrehzah-
len zwischen ca. 4000 und 7000 U/min einge-
stellt werden.
Tempomaten ein- und ausschalten
Die Aktivierung des Tempomaten kann durch
die Tempomat-Anzeige am Multifunktions-
display bestätigt werden.
Tempomaten einschalten:
(1) Den Gashebel betätigen, bis die er- wünschte Motordrehzahl erreicht ist.
(2) Wenn die Motordrehzahl der erwünsch- ten Tempomateinstellung entspricht,
den Schalter “CRUISE/NO WAKE” drü-
cken. Sobald der Piepton dreimal ertönt
1Maximale Geschwindigkeitseinstellung des
Wasserfahrzeugs
2 “Save”
Drive Control
Save
Low
MiddleSpeed
2
1
Enter PIN
* * * *123
456
789
0
1
Cruise-Assist-Anzeige
2 Cruise-Assist-Niveau
14.3V
RPM
Cruise Assist +4
km/h
21
UF4N70G0.book Page 41 Wedne sday, October 7, 2020 1:29 PM

Betrieb des Wasserfahrzeugs
42
und die Tempomat-Anzeige erscheint,
ist der Tempomat aktiviert.
(3) Wenn der Tempomat aktiviert ist, den Gashebel langsam betätigen und ihn
über die Tempomateinstellung hinaus
halten.
HINWEIS:
Das Multifunktionsdisplay kontrollieren, um
sicherzustellen, dass der Tempomat aktiviert
ist, bevor der Gashebel in die Vollgasstellung
bewegt wird. Wenn der Tempomat nicht akti-
viert ist, spricht der Motor wie gewöhnlich auf
die Betätigung des Gashebels an.
(4) Sobald der Tempomat aktiviert ist, die obere Seite des Schalters “SPEED AD-
JUST” drücken, um die eingestellte Mo-
tordrehzahl zu erhöhen, oder die untere
Seite des Schalters “SPEED ADJUST”
drücken, um die eingestellte Motordreh-
zahl zu verringern. Die Motordrehzahl kann im Bereich der Tempomat-Niveaus
–5 bis +5 verändert werden.
HINWEIS:
Da der Tempomat nur zwischen einer Motor-
drehzahl von ca. 4000 U/min und ca.
7000 U/min eingestellt werden kann, kann
das Tempomat-Niveau nicht auf eine Motor-
drehzahl außerhalb dieses Bereichs einge-
stellt werden.
Tempomaten ausschalten:
Den Gashebel allmählich über die Stellung hi-
naus freigeben, in der der Tempomat einge-
stellt wurde. Der Piepton ertönt zweimal und
die Tempomat-Anzeige verschwindet, wenn
der Tempomat deaktiviert wird.
1
Schalter “CRUISE/NO WAKE”
1
1Schalter “SPEED ADJUST”
1
UF4N70G0.book Page 42 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
43
GJU44571
Multifunktionsdisplay (VX-C / VX)
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 30 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU46430Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.
1Informationsanzeige
2 Warnleuchte “WARNING”
12
1Kraftstoffanzeige
2 Schaltanzeige (VX)
3 Motortemperatur-Warnanzeige
4 Motor-Warnanzeige
5 Drehzahlmesser / Betriebsstundenzähler /
Spannungsmesser
6 Öldruck-Warnanzeige
7 Reserve-Warnanzeige
8 Geschwindigkeitsmesser
1 Geschwindigkeitsmesser
251346
78
1
UF4N70G0.book Page 43 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
44
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers (VX-C):
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens 0.4
Sekunden lang drücken, bis sich das Multi-
funktionsdisplay ausschaltet. Die Anzeigeein-
heiten des Geschwindigkeitsmessers wer-
den umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers (VX):
Den Motor starten, den Motor stoppen und
dann den Clip dreimal entfernen und einset-zen, bevor sich das Multifunktionsdisplay
ausschaltet. Die Anzeigeeinheiten des Ge-
schwindigkeitsmessers werden umgeschal-
tet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
1
Motor-Stoppschalter
1 Geschwindigkeitsmesser
1
1
1Clip
2 Motor-Quickstoppschalter
1 Geschwindigkeitsmesser
1
2
1
UF4N70G0.book Page 44 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
45
GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
HINWEIS:
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU46200Schaltanzeige (VX)
Diese Anzeige zeigt die Umkehrklappen-
Schaltstellungen an: “F” (vorwärts), “N” (neu-
tral) und “R” (rückwärts). (Nähere Angaben zu
Schaltvorgängen siehe Seite 33.)
GJU44700Betriebsstundenzähler und Spannungs-
messer
Der Betriebsstundenzähler und der Span-
nungsmesser werden bei ausgeschaltetem
Motor im Drehzahlmesserbereich der Infor-
mationsanzeige angezeigt.
Der Betriebsstundenzähler und der Span-
nungsmesser werden abwechselnd in 3-Se-
kunden-Intervallen angezeigt.
HINWEIS:
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
der Betriebsstundenzähler und der Fehler-
code abwechselnd in 3-Sekunden-Interval-
len angezeigt.
1 Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
12
3
4
1Betriebsstundenzähler und Spannungs-
messer
1
UF4N70G0.book Page 45 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
46

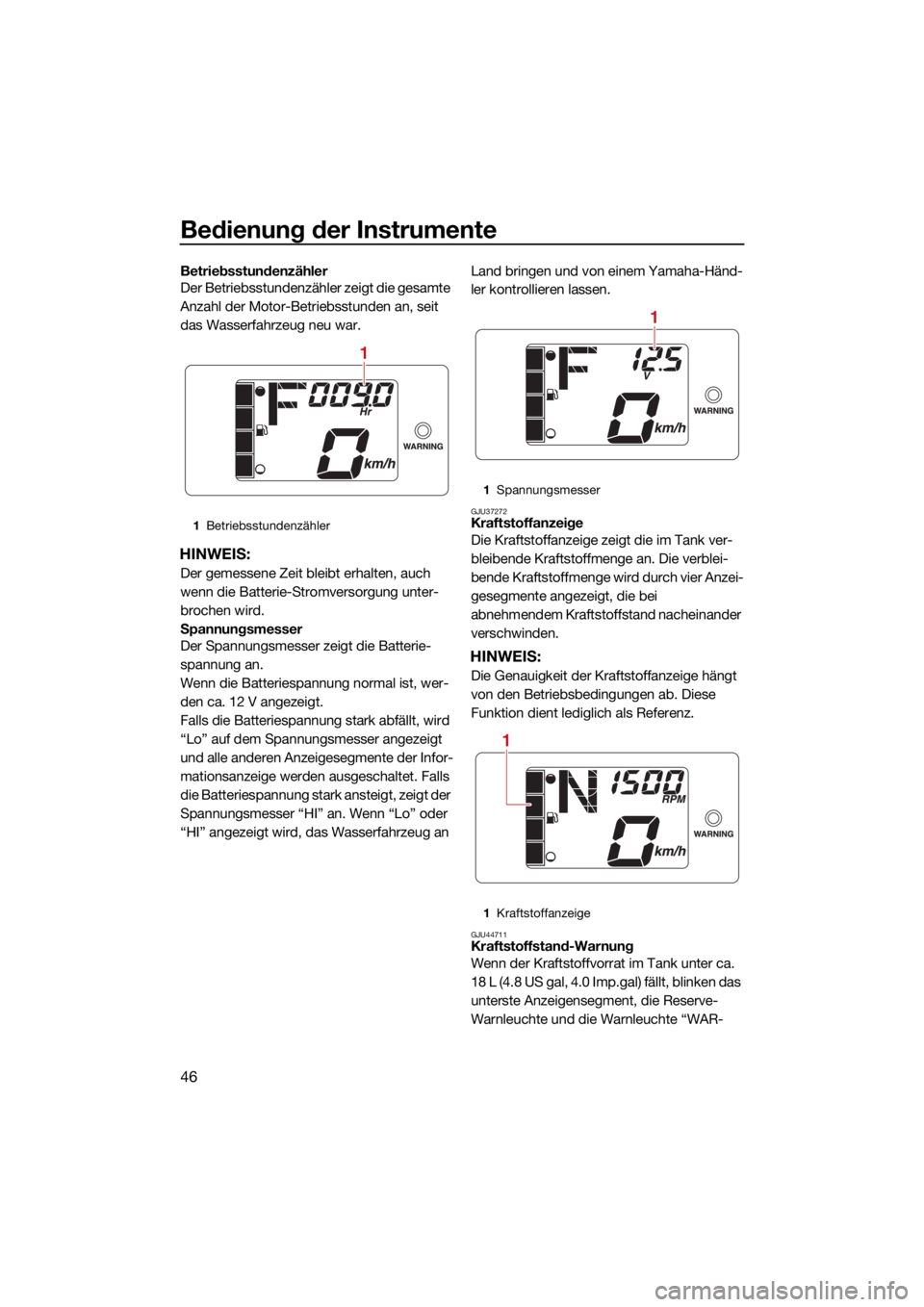

Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, wird
“Lo” auf dem Spannungsmesser angezeigt
und alle anderen Anzeigesegmente der Infor-
mationsanzeige werden ausgeschaltet. Falls
die Batteriespannung stark ansteigt, zeigt der
Spannungsmesser “HI” an. Wenn “Lo” oder
“HI” angezeigt wird, das Wasserfahrzeug an Land bringen und von einem Yamaha-Händ-
ler kontrollieren lassen.
GJU37272Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44711Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp.gal) fällt, blinken das
unterste Anzeigensegment, die Reserve-
Warnleuchte und die Warnleuchte “WAR-
1
Betriebsstundenzähler
1
1Spannungsmesser
1 Kraftstoffanzeige
1
1
UF4N70G0.book Page 46 Wedne sday, October 7, 2020 1:29 PM

Bedienung der Instrumente
47

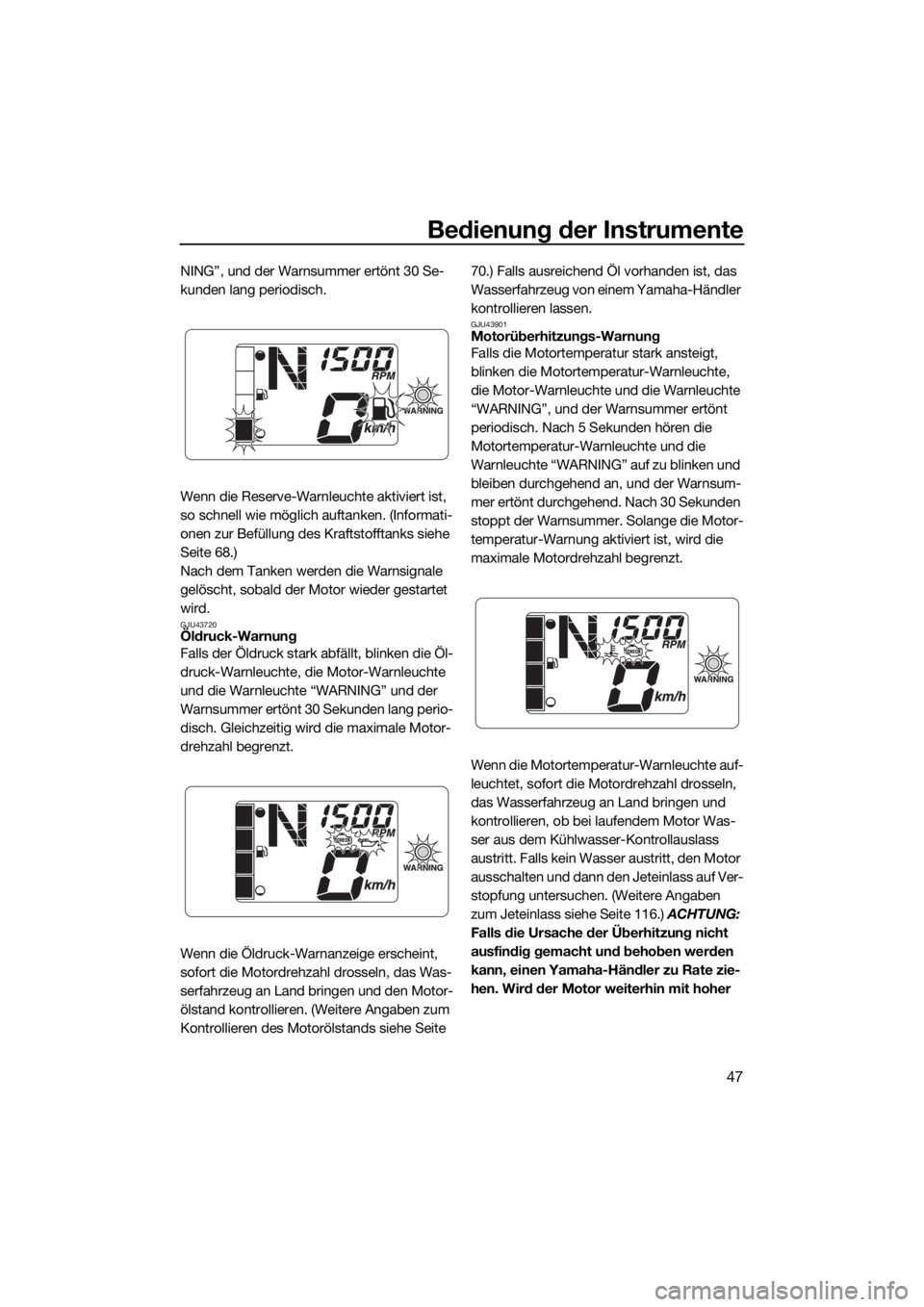

NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 68.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
GJU43720Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Warnleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite 70.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43901Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch. Nach 5 Sekunden hören die
Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und der Warnsum-
mer ertönt durchgehend. Nach 30 Sekunden
stoppt der Warnsummer. Solange die Motor-
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 116.)
ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
UF4N70G0.book Page 47 Wedne sday, October 7, 2020 1:29 PM
