2021 YAMAHA TRICITY 300 ESP

Sistema de llave inteligente
3-1
3
SAU76444
Sistema de llave inteligenteEl sistema de llave inteligente le permite uti-
lizar el vehículo sin necesidad de una llave
mecánica. Dispone asimismo de una fun-
ción de respuesta para localizar el vehículo
en un parking. (Consulte la página 3-5).
ADVERTENCIA
SWA14704
 Mantenga los marcapasos o los
desfibrila dores car diacos implanta-
d os, así como otros aparatos mé di-
cos eléctricos, aleja dos de la
antena montad a en el vehículo (ver
la ilustración).
 Las on das de rad io transmitid as
por la antena pue den afectar al fun-
cionamiento de dichos dispositivos
cuan do están cerca.
 Si lleva un aparato mé dico eléctri-
co, consulte a un mé dico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
ATENCIÓN
SCA24080
El sistema de llave inteligente utiliza on-
d as de rad io de baja intensi dad . Es posi-
ble que el sistema d e llave inteligente no
funcione en las situaciones siguientes.  La llave inteligente está expuesta a
ondas de ra dio de alta intensi dad u
otras interferencias electromagné-
ticas
 Hay instalaciones cercanas que
emiten on das de rad io de alta inten-
si dad (torres de TV o ra dio, centra-
les eléctricas, emisoras d e radio,
aeropuertos, etc.)
 Lleva o utiliza equipos de comuni-
cación como ra dios o teléfonos
móviles en proximi dad d e la llave
inteligente
 La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
 Hay cerca otros vehículos equipa-
dos con un sistema d e llave inteli-
gente
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en mo do de emergencia. (Véase la pági-
na 8-41).
1. Llave inteligente
2. Botón de la llave inteligente
1. Interruptor principal
2. Mando del interruptor principal
12
12
1. Antena montada en el vehículo
1
UBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM

Sistema de llave inteligente
3-2
3
NOTAPara que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAU76453
Ra dio de alcance d el sistema d e
llave inteligenteEl radio de alcance aproximado del sistema
de llave inteligente se indica a continua-
ción.
Si la llave inteligente se desactiva, el vehí-
culo no la reconocerá aunque se encuentre
dentro del radio de alcance. Si la pila de la llave inteligente está descargada, es posi-
ble que el sistema no funcione o que su ra-
dio de alcance disminuya mucho.
NOTA
No coloque la llave inteligente en un
compartimento portaobjetos.
 Lleve siempre la llave inteligente con
usted.
 Cuando deje el vehículo, desactive la
llave inteligente.
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM

Sistema de llave inteligente
3-4
3
 Evite el contacto de aceites, puli-
mentos, combustible o cualquier
prod ucto químico fuerte con la llave
inteligente. La llave inteligente pue-
d e decolorarse o agrietarse.NOTA La pila de la llave inteligente dura
aproximadamente dos años; no obs-
tante, esta duración puede variar se-
gún las condiciones de
funcionamiento.
 Cambie la pila de la llave si la luz indi-
cadora del sistema de llave inteligente
parpadea durante 20 segundos cuan-
do se da el contacto o si no se encien-
de cuando se pulsa el botón de la
llave. (Véase la página 3-6). Si el siste-
ma de llave inteligente sigue sin fun-
cionar después de cambiar la pila de
la llave inteligente, compruebe la ba-
tería del vehículo y haga revisar el ve-
hículo en un concesionario Yamaha.
 Si la llave inteligente recibe ondas de
radio de forma continua, la pila se
descargará rápidamente. (Por ejem-
plo, en proximidad de aparatos eléc-
tricos como televisores, radios u
ordenadores). 
Puede registrar un máximo de seis lla-
ves inteligentes en el mismo vehículo.
Si necesita llaves inteligentes de re-
puesto, consulte a un concesionario
Yamaha.
 Si pierde la llave inteligente, póngase
en contacto inmediatamente con un
concesionario Yamaha para evitar el
robo del vehículo.
SAU89111
Llave inteligente
ADVERTENCIA
SWA17952
Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo.
 Cuan do la llave inteligente se en-
cuentra dentro de ra dio de alcance,
tenga el d ebido cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.Activación/d esactivación de la llave in-
teligente
Pulse el botón de la llave inteligente duran-
te aproximadamente 1 segundo para acti-
var o desactivar la llave inteligente. Cuando1. Luz indicadora de la llave inteligente
2. Botón de la llave inteligente
1
2
UBEDS0S0.book Page 4 Monday, October 12, 2020 8:34 AM

Sistema de llave inteligente
3-5
3
la llave inteligente está desactivada no se
puede utilizar el vehículo aunque se sitúe la
llave dentro del radio de alcance. Para utili-
zar el vehículo active la llave inteligente y si-
túela dentro del radio de alcance.
Para comprobar si la llave inteligente
está activa da o d esactiva da
Pulse el botón de la llave inteligente para
comprobar su estado de funcionamiento.
Luz indicadora de la llave inteligente:  Se enciende rápidamente durante 0.1
segundos: La llave inteligente se acti-
va.
 Se enciende lentamente durante 0.5
segundos: La llave inteligente se des-
activa.
Función de respuesta a d istancia
Pulse el botón de la llave inteligente para
utilizar la función de respuesta a distancia.
El zumbador suena dos veces y todos los
intermitentes parpadean dos veces. Esta
función resulta muy útil para localizar el ve-
hículo en un parking y otros lugares.
Alcance operativo de la función d e res-
puesta
El radio de alcance aproximado de la fun-
ción de respuesta es como se indica. Dado que el sistema de llave inteligente uti-
liza ondas de radio de baja intensidad, el
radio de alcance puede verse afectado por
el entorno.
Para activar o
desactivar el zumbad or
d e respuesta
El zumbador, que suena cuando se utiliza
la función de respuesta, puede activarse o
desactivarse del modo siguiente. 1. Active la llave inteligente y sitúela den- tro del radio de alcance.
2. Gire el interruptor principal a “OFF” y, a continuación, pulse una vez el man-
do del interruptor principal.
3. Mientras la luz indicadora del sistema de llave inteligente esté encendida,
mantenga pulsado de nuevo el mando
durante 5 segundos.
4. El ajuste queda completado cuando suena el zumbador. Si el zumbador:
 Suena dos veces: El zumbador
se desactiva.
 Suena una vez: El zumbador se
activa.
~20m
UBEDS0S0.book Page 5 Monday, October 12, 2020 8:34 AM

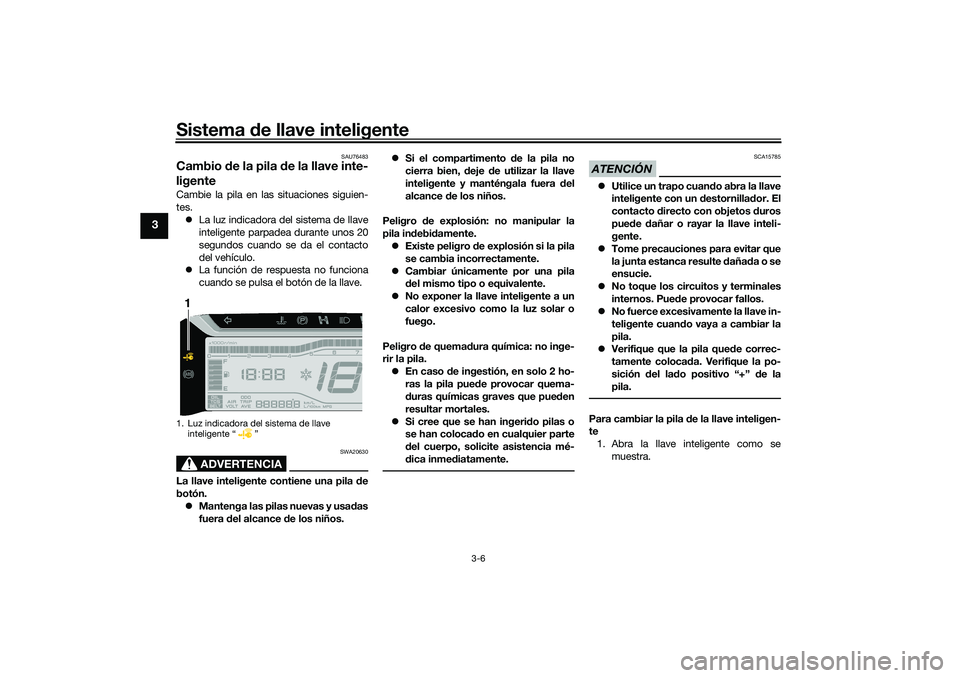

Sistema de llave inteligente
3-6
3
SAU76483
Cambio de la pila de la llave inte-
ligenteCambie la pila en las situaciones siguien-
tes.
 La luz indicadora del sistema de llave
inteligente parpadea durante unos 20
segundos cuando se da el contacto
del vehículo.
 La función de respuesta no funciona
cuando se pulsa el botón de la llave.
ADVERTENCIA
SWA20630
La llave inteligente contiene una pila de
botón.  Mantenga las pilas nuevas y usa das
fuera del alcance de los niños. 
Si el compartimento de la pila no
cierra bien, deje de utilizar la llave
inteligente y manténgala fuera del
alcance de los niños.
Peligro de explosión: no manipular la
pila in debi damente.
 Existe peligro de explosión si la pila
se cambia incorrectamente.
 Cambiar únicamente por una pila
del mismo tipo o equivalente.
 No exponer la llave inteligente a un
calor excesivo como la luz solar o
fuego.
Peligro de quema dura química: no inge-
rir la pila.
 En caso de ingestión, en solo 2 ho-
ras la pila pue de provocar quema-
d uras químicas graves que pue den
resultar mortales.
 Si cree que se han ingeri do pilas o
se han coloca do en cualquier parte
d el cuerpo, solicite asistencia mé-
d ica inmed iatamente.
ATENCIÓN
SCA15785
Utilice un trapo cuan do abra la llave
inteligente con un d estornillador. El
contacto directo con objetos duros
pue de dañar o rayar la llave inteli-
gente.
 Tome precauciones para evitar que
la junta estanca resulte dañad a o se
ensucie.
 No toque los circuitos y terminales
internos. Pue de provocar fallos.
 No fuerce excesivamente la llave in-
teligente cuan do vaya a cambiar la
pila.
 Verifique que la pila que de correc-
tamente coloca da. Verifique la po-
sición del lad o positivo “+” de la
pila.Para cambiar la pila d e la llave inteligen-
te
1. Abra la llave inteligente como se muestra.
1. Luz indicadora del sistema de llave inteligente “ ”1
UBEDS0S0.book Page 6 Monday, October 12, 2020 8:34 AM

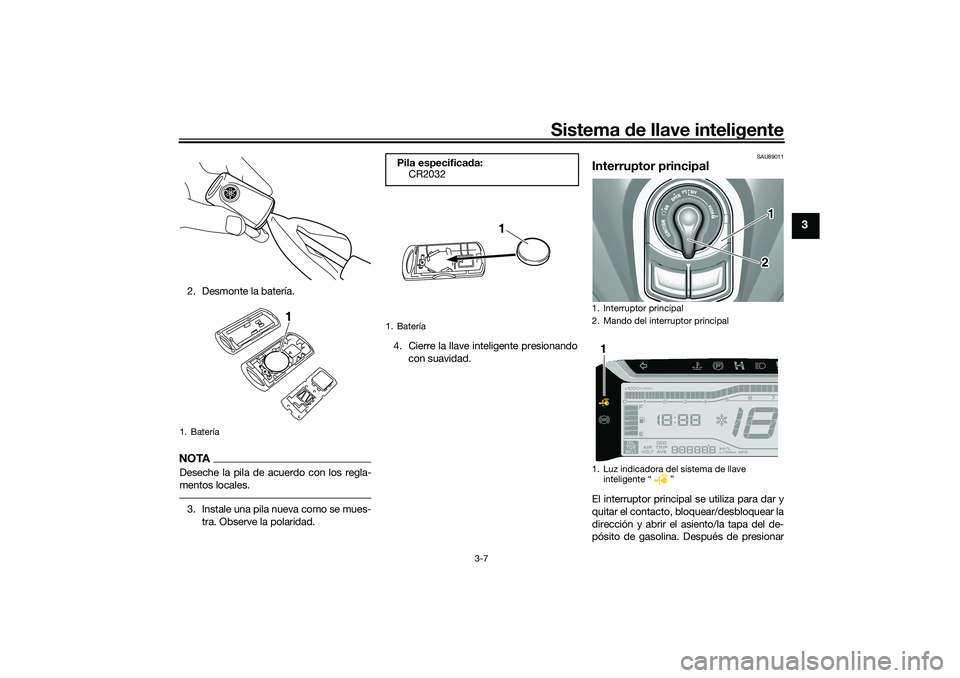

Sistema de llave inteligente
3-7
3
2. Desmonte la batería.NOTADeseche la pila de acuerdo con los regla-
mentos locales.3. Instale una pila nueva como se mues-
tra. Observe la polaridad. 4. Cierre la llave inteligente presionando
con suavidad.
SAU89011
Interruptor principalEl interruptor principal se utiliza para dar y
quitar el contacto, bloquear/desbloquear la
dirección y abrir el asiento/la tapa del de-
pósito de gasolina. Después de presionar
1. Batería
1
Pila especifica da:
CR2032
1. Batería
1
1. Interruptor principal
2. Mando del interruptor principal
1. Luz indicadora del sistema de llave
inteligente Ž
12
1
UBEDS0S0.book Page 7 Monday, October 12, 2020 8:34 AM

Sistema de llave inteligente
3-8
3
el mando del interruptor principal y de que
se haya efectuado la confirmación con la
llave inteligente, se puede girar el interrup-
tor principal mientras la luz indicadora del
sistema de llave inteligente está encendida
(aproximadamente 4 segundos).
ADVERTENCIA
SWA18720
No gire nunca el interruptor principal a
“OFF”, “ ” u “OPEN” con el vehículo en
marcha. De lo contrario, el sistema eléc-
trico se desconectará y pue de per der el
control o sufrir un acci dente.NOTANo pulse repetidamente el mando del inte-
rruptor principal ni gire el interruptor princi-
pal en uno y otro sentido más allá del uso
normal. De lo contrario, para proteger el in-
terruptor principal contra posibles daños, el
sistema de llave inteligente se deshabilita
temporalmente y la luz indicadora del siste-
ma de llave inteligente parpadea. En tal ca-
so, espere hasta que la luz indicadora deje
de parpadear antes de volver a utilizar el in-
terruptor principal.A continuación se describen las posiciones
del interruptor principal.
SAU76502
ABIERTO (ON)
Todos los circuitos eléctricos reciben ten-
sión y se puede arrancar el motor.
Para dar el contacto1. Active la llave inteligente y sitúela den-
tro del radio de alcance.
2. Pulse el mando del interruptor princi- pal y la luz indicadora de la llave inte-
ligente se enciende durante unos 4
segundos.
3. Mientras la luz indicadora del sistema
de llave inteligente esté encendida,
gire el interruptor principal a “ON”. To-
dos los intermitentes parpadean dos
veces y se da el contacto del vehículo.
NOTASi la batería está baja, los intermiten-
tes no parpadean.
 Ver en “Modo de emergencia” en la
página 8-41 cómo dar el contacto sin
la llave inteligente.
SAU76511
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados.
Para quitar el contacto1. Con la llave inteligente activada y den-
tro del radio de alcance, gire el inte-
rruptor principal a “OFF”.
2. Los intermitentes parpadean una vez y se quita el contacto.
1. Empujar.
2. Girar.1 2
1. Girar.
1
UBEDS0S0.book Page 8 Monday, October 12, 2020 8:34 AM

Sistema de llave inteligente
3-9
3
NOTACuando el interruptor principal se encuen-
tra en “OFF” pero el sistema no puede con-
firmar la llave inteligente (porque esta se
encuentra fuera del radio de alcance o está
desactivada), el zumbador suena durante 3
segundos y la luz indicadora del sistema de
llave inteligente parpadea durante 30 se-
gundos.
 Durante estos 30 segundos se puede
utilizar libremente el interruptor princi-
pal.
 Después de los 30 segundos se quita
el contacto automáticamente.
 Para quitar el contacto inmediatamen-
te, pulse cuatro veces el mando del in-
terruptor principal antes de que
transcurran 2 segundos.
SAU89022
ABIERTO
Se suministra corriente al interruptor princi-
pal. El asiento y el tapón del depósito de
gasolina se pueden abrir. Para abrir el asiento y el tapón del depósito
de gasolina1. Con la llave inteligente activada y den-
tro del radio de alcance, pulse el man-
do del interruptor principal.
2. Mientras la luz indicadora del sistema de llave inteligente esté encendida,
gire el interruptor principal a la posi-
ción “OPEN”.
3. Para abrir el asiento, pulse el botón “SEAT” y, a continuación, eleve la par-
te trasera del asiento. 4. Para abrir el tapón del depósito de ga-
solina, pulse el botón “FUEL”.1. Empujar.
2. Girar.1 2
1.
1
UBEDS0S0.book Page 9 Monday, October 12, 2020 8:34 AM
