2021 YAMAHA TRICITY 300 radio

SAU81560
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este
se ven de.
SAU81591
Declaración de conformidad:
Por la presente, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, declara que el tipo de equipo radioeléctrico,
Sistema inteligente sin llave, SKEA7E-01 (unidad inteligente) y SKEA7E-03 (unidad de mano) es conforme con la Directiva
2014/53/UE.
El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
UNIDAD DE CONTROL REMOTO (unidad inteligente)
Banda de frecuencia: 125 kHz
Potencia máxima de radiofrecuencia: 107 dBuV/m a 10 metros
XMTR COMP. (unidad de mano)
Banda de frecuencia: 433.92 MHz
Potencia máxima de radiofrecuencia: 10 mW
Fabricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japón
Importador:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Países BajosUBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM

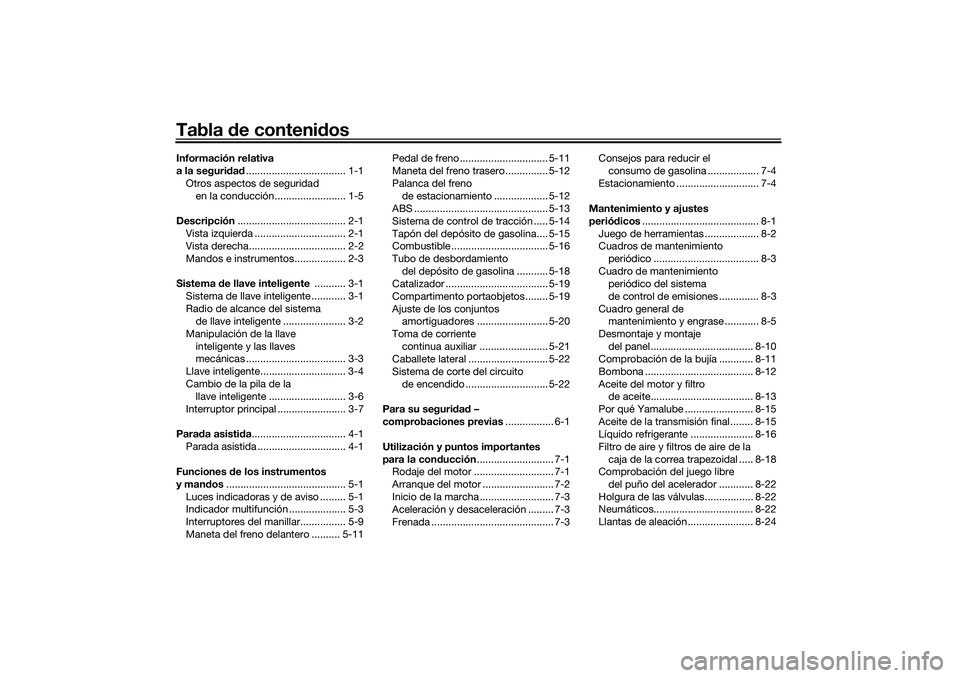

Tabla de contenid osInformación relativa
a la seguridad ................................... 1-1
Otros aspectos de seguridad en la conducción......................... 1-5
Descripción ...................................... 2-1
Vista izquierda ................................ 2-1
Vista derecha.................................. 2-2
Mandos e instrumentos.................. 2-3
Sistema de llave inteligente ........... 3-1
Sistema de llave inteligente ............ 3-1
Radio de alcance del sistema de llave inteligente ...................... 3-2
Manipulación de la llave inteligente y las llaves
mecánicas ................................... 3-3
Llave inteligente.............................. 3-4
Cambio de la pila de la llave inteligente ........................... 3-6
Interruptor principal ........................ 3-7
Para da asisti da................................. 4-1
Parada asistida ............................... 4-1
Funciones de los instrumentos
y man dos .......................................... 5-1
Luces indicadoras y de aviso ......... 5-1
Indicador multifunción .................... 5-3
Interruptores del manillar................ 5-9
Maneta del freno delantero .......... 5-11 Pedal de freno ............................... 5-11
Maneta del freno trasero ............... 5-12
Palanca del freno
de estacionamiento ................... 5-12
ABS ............................................... 5-13
Sistema de control de tracción ..... 5-14
Tapón del depósito de gasolina.... 5-15
Combustible .................................. 5-16
Tubo de desbordamiento
del depósito de gasolina ........... 5-18
Catalizador .................................... 5-19
Compartimento portaobjetos........ 5-19
Ajuste de los conjuntos amortiguadores ......................... 5-20
Toma de corriente continua auxiliar ........................ 5-21
Caballete lateral ............................ 5-22
Sistema de corte del circuito
de encendido ............................. 5-22
Para su seguri dad –
comprobaciones previas ................. 6-1
Utilización y puntos importantes
para la con ducción ........................... 7-1
Rodaje del motor ............................ 7-1
Arranque del motor ......................... 7-2
Inicio de la marcha .......................... 7-3
Aceleración y desaceleración ......... 7-3
Frenada ........................................... 7-3 Consejos para reducir el
consumo de gasolina .................. 7-4
Estacionamiento ............................. 7-4
Mantenimiento y ajustes
perió dicos ......................................... 8-1
Juego de herramientas ................... 8-2
Cuadros de mantenimiento periódico ..................................... 8-3
Cuadro de mantenimiento periódico del sistema
de control de emisiones .............. 8-3
Cuadro general de mantenimiento y engrase ............ 8-5
Desmontaje y montaje del panel.................................... 8-10
Comprobación de la bujía ............ 8-11
Bombona ...................................... 8-12
Aceite del motor y filtro de aceite.............. ...................... 8-13
Por qué Yamalube ........................ 8-15
Aceite de la transmisión final ........ 8-15
Líquido refrigerante ...................... 8-16
Filtro de aire y filtros de aire de la caja de la correa trapezoidal ..... 8-18
Comprobación del juego libre
del puño del acelerador ............ 8-22
Holgura d

e las válvulas................. 8-22
Neumáticos................................... 8-22
Llantas de aleación ....................... 8-24
UBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM

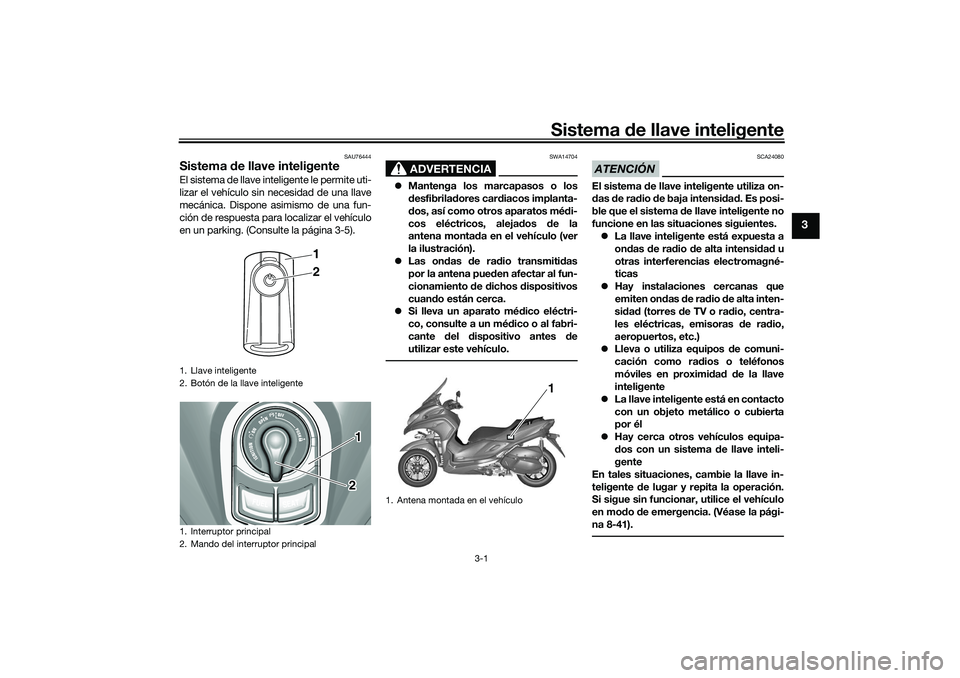

Sistema de llave inteligente
3-1
3
SAU76444
Sistema de llave inteligenteEl sistema de llave inteligente le permite uti-
lizar el vehículo sin necesidad de una llave
mecánica. Dispone asimismo de una fun-
ción de respuesta para localizar el vehículo
en un parking. (Consulte la página 3-5).
ADVERTENCIA
SWA14704
 Mantenga los marcapasos o los
desfibrila dores car diacos implanta-
d os, así como otros aparatos mé di-
cos eléctricos, aleja dos de la
antena montad a en el vehículo (ver
la ilustración).
 Las on das de rad io transmitid as
por la antena pue den afectar al fun-
cionamiento de dichos dispositivos
cuan do están cerca.
 Si lleva un aparato mé dico eléctri-
co, consulte a un mé dico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
ATENCIÓN
SCA24080
El sistema de llave inteligente utiliza on-
d as de rad io de baja intensi dad . Es posi-
ble que el sistema d e llave inteligente no
funcione en las situaciones siguientes.  La llave inteligente está expuesta a
ondas de ra dio de alta intensi dad u
otras interferencias electromagné-
ticas
 Hay instalaciones cercanas que
emiten on das de rad io de alta inten-
si dad (torres de TV o ra dio, centra-
les eléctricas, emisoras d e radio,
aeropuertos, etc.)
 Lleva o utiliza equipos de comuni-
cación como ra dios o teléfonos
móviles en proximi dad d e la llave
inteligente
 La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
 Hay cerca otros vehículos equipa-
dos con un sistema d e llave inteli-
gente
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en mo do de emergencia. (Véase la pági-
na 8-41).
1. Llave inteligente
2. Botón de la llave inteligente
1. Interruptor principal
2. Mando del interruptor principal
12
12
1. Antena montada en el vehículo
1
UBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM

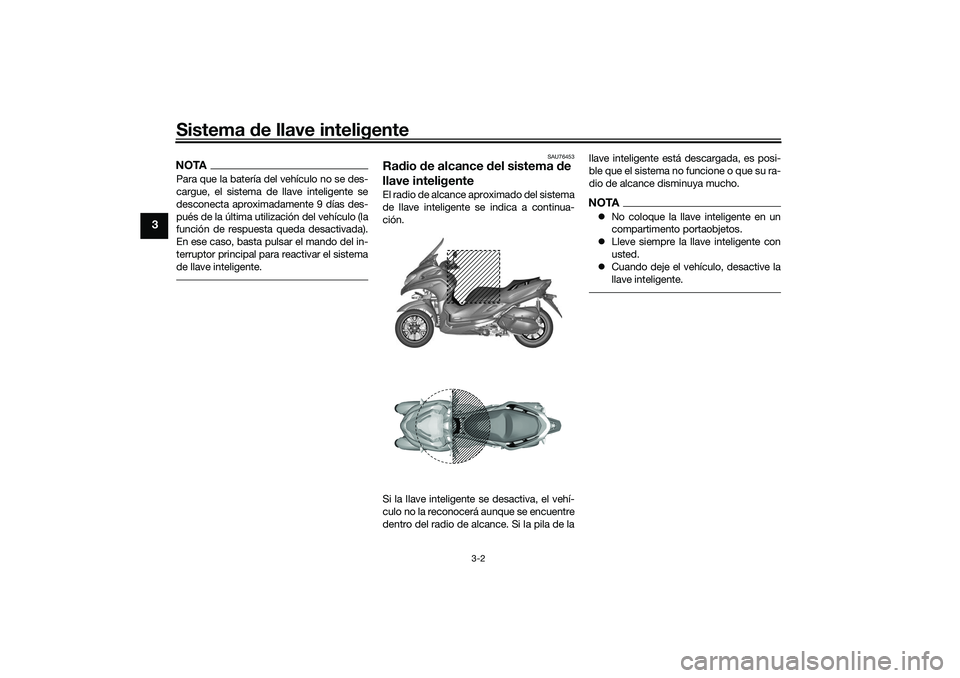

Sistema de llave inteligente
3-2
3
NOTAPara que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAU76453
Ra dio de alcance d el sistema d e
llave inteligenteEl radio de alcance aproximado del sistema
de llave inteligente se indica a continua-
ción.
Si la llave inteligente se desactiva, el vehí-
culo no la reconocerá aunque se encuentre
dentro del radio de alcance. Si la pila de la llave inteligente está descargada, es posi-
ble que el sistema no funcione o que su ra-
dio de alcance disminuya mucho.
NOTA
No coloque la llave inteligente en un
compartimento portaobjetos.
 Lleve siempre la llave inteligente con
usted.
 Cuando deje el vehículo, desactive la
llave inteligente.
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM

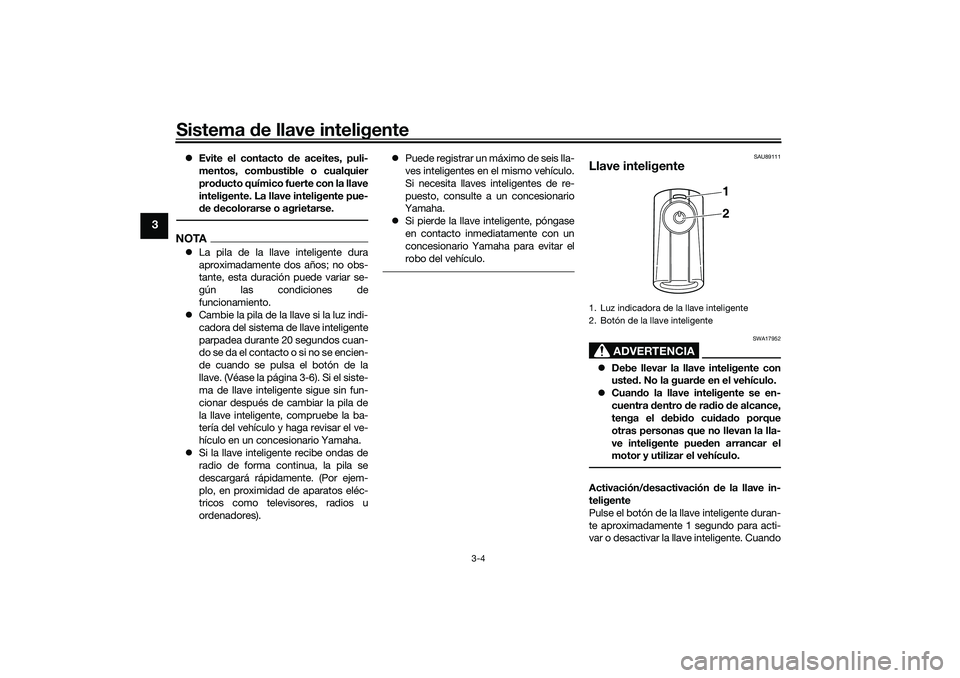

Sistema de llave inteligente
3-4
3
 Evite el contacto de aceites, puli-
mentos, combustible o cualquier
prod ucto químico fuerte con la llave
inteligente. La llave inteligente pue-
d e decolorarse o agrietarse.NOTA La pila de la llave inteligente dura
aproximadamente dos años; no obs-
tante, esta duración puede variar se-
gún las condiciones de
funcionamiento.
 Cambie la pila de la llave si la luz indi-
cadora del sistema de llave inteligente
parpadea durante 20 segundos cuan-
do se da el contacto o si no se encien-
de cuando se pulsa el botón de la
llave. (Véase la página 3-6). Si el siste-
ma de llave inteligente sigue sin fun-
cionar después de cambiar la pila de
la llave inteligente, compruebe la ba-
tería del vehículo y haga revisar el ve-
hículo en un concesionario Yamaha.
 Si la llave inteligente recibe ondas de
radio de forma continua, la pila se
descargará rápidamente. (Por ejem-
plo, en proximidad de aparatos eléc-
tricos como televisores, radios u
ordenadores). 
Puede registrar un máximo de seis lla-
ves inteligentes en el mismo vehículo.
Si necesita llaves inteligentes de re-
puesto, consulte a un concesionario
Yamaha.
 Si pierde la llave inteligente, póngase
en contacto inmediatamente con un
concesionario Yamaha para evitar el
robo del vehículo.
SAU89111
Llave inteligente
ADVERTENCIA
SWA17952
Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo.
 Cuan do la llave inteligente se en-
cuentra dentro de ra dio de alcance,
tenga el d ebido cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.Activación/d esactivación de la llave in-
teligente
Pulse el botón de la llave inteligente duran-
te aproximadamente 1 segundo para acti-
var o desactivar la llave inteligente. Cuando1. Luz indicadora de la llave inteligente
2. Botón de la llave inteligente
1
2
UBEDS0S0.book Page 4 Monday, October 12, 2020 8:34 AM

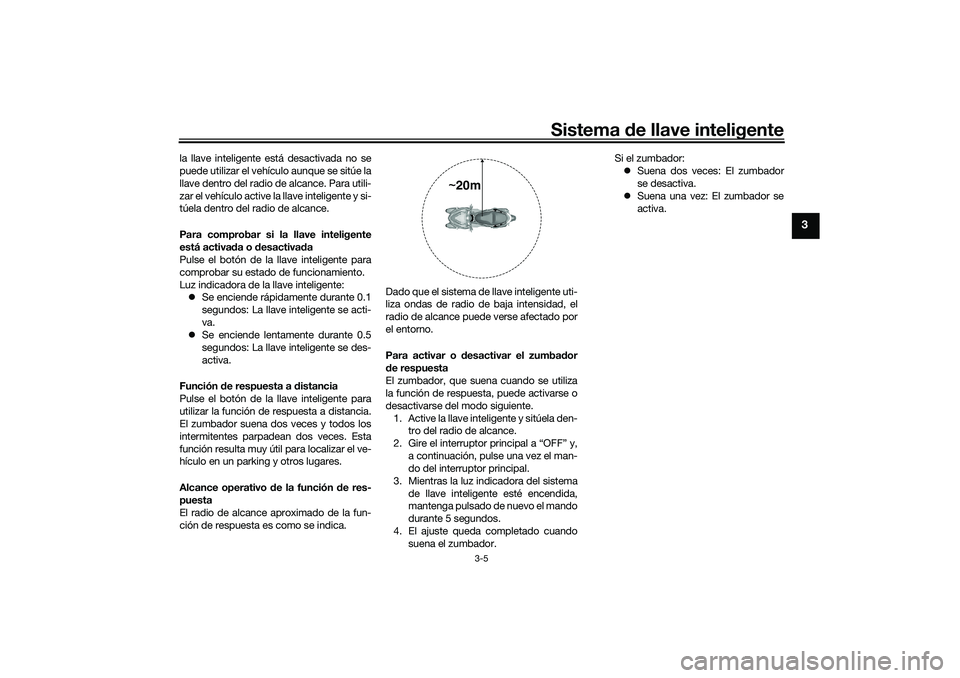

Sistema de llave inteligente
3-5
3
la llave inteligente está desactivada no se
puede utilizar el vehículo aunque se sitúe la
llave dentro del radio de alcance. Para utili-
zar el vehículo active la llave inteligente y si-
túela dentro del radio de alcance.
Para comprobar si la llave inteligente
está activa da o d esactiva da
Pulse el botón de la llave inteligente para
comprobar su estado de funcionamiento.
Luz indicadora de la llave inteligente:  Se enciende rápidamente durante 0.1
segundos: La llave inteligente se acti-
va.
 Se enciende lentamente durante 0.5
segundos: La llave inteligente se des-
activa.
Función de respuesta a d istancia
Pulse el botón de la llave inteligente para
utilizar la función de respuesta a distancia.
El zumbador suena dos veces y todos los
intermitentes parpadean dos veces. Esta
función resulta muy útil para localizar el ve-
hículo en un parking y otros lugares.
Alcance operativo de la función d e res-
puesta
El radio de alcance aproximado de la fun-
ción de respuesta es como se indica. Dado que el sistema de llave inteligente uti-
liza ondas de radio de baja intensidad, el
radio de alcance puede verse afectado por
el entorno.
Para activar o
desactivar el zumbad or
d e respuesta
El zumbador, que suena cuando se utiliza
la función de respuesta, puede activarse o
desactivarse del modo siguiente. 1. Active la llave inteligente y sitúela den- tro del radio de alcance.
2. Gire el interruptor principal a “OFF” y, a continuación, pulse una vez el man-
do del interruptor principal.
3. Mientras la luz indicadora del sistema de llave inteligente esté encendida,
mantenga pulsado de nuevo el mando
durante 5 segundos.
4. El ajuste queda completado cuando suena el zumbador. Si el zumbador:
 Suena dos veces: El zumbador
se desactiva.
 Suena una vez: El zumbador se
activa.
~20m
UBEDS0S0.book Page 5 Monday, October 12, 2020 8:34 AM

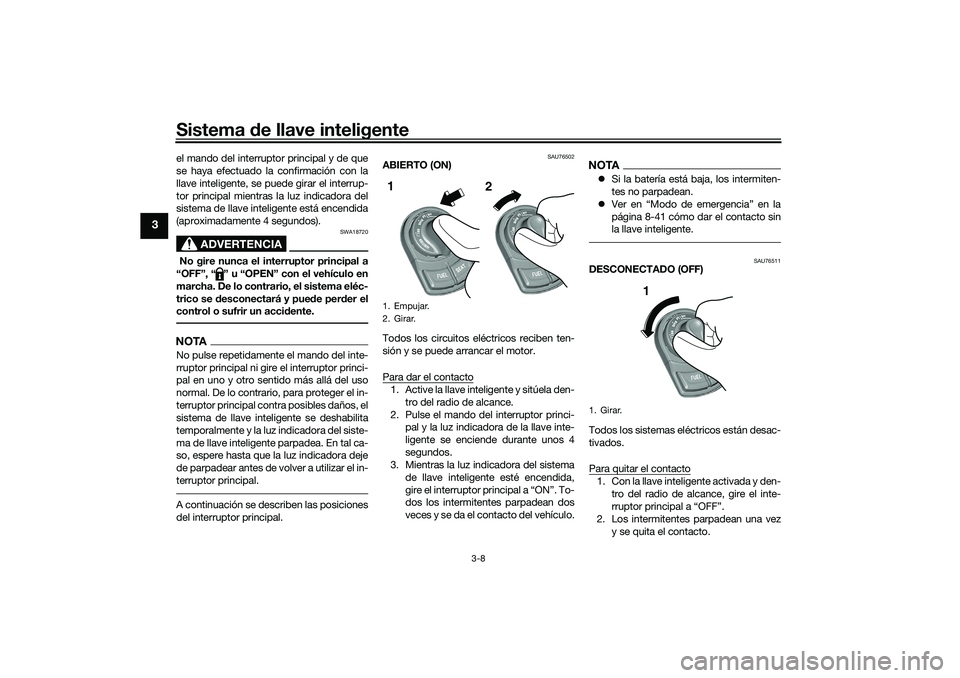

Sistema de llave inteligente
3-8
3
el mando del interruptor principal y de que
se haya efectuado la confirmación con la
llave inteligente, se puede girar el interrup-
tor principal mientras la luz indicadora del
sistema de llave inteligente está encendida
(aproximadamente 4 segundos).
ADVERTENCIA
SWA18720
No gire nunca el interruptor principal a
“OFF”, “ ” u “OPEN” con el vehículo en
marcha. De lo contrario, el sistema eléc-
trico se desconectará y pue de per der el
control o sufrir un acci dente.NOTANo pulse repetidamente el mando del inte-
rruptor principal ni gire el interruptor princi-
pal en uno y otro sentido más allá del uso
normal. De lo contrario, para proteger el in-
terruptor principal contra posibles daños, el
sistema de llave inteligente se deshabilita
temporalmente y la luz indicadora del siste-
ma de llave inteligente parpadea. En tal ca-
so, espere hasta que la luz indicadora deje
de parpadear antes de volver a utilizar el in-
terruptor principal.A continuación se describen las posiciones
del interruptor principal.
SAU76502
ABIERTO (ON)
Todos los circuitos eléctricos reciben ten-
sión y se puede arrancar el motor.
Para dar el contacto1. Active la llave inteligente y sitúela den-
tro del radio de alcance.
2. Pulse el mando del interruptor princi- pal y la luz indicadora de la llave inte-
ligente se enciende durante unos 4
segundos.
3. Mientras la luz indicadora del sistema
de llave inteligente esté encendida,
gire el interruptor principal a “ON”. To-
dos los intermitentes parpadean dos
veces y se da el contacto del vehículo.
NOTASi la batería está baja, los intermiten-
tes no parpadean.
 Ver en “Modo de emergencia” en la
página 8-41 cómo dar el contacto sin
la llave inteligente.
SAU76511
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados.
Para quitar el contacto1. Con la llave inteligente activada y den-
tro del radio de alcance, gire el inte-
rruptor principal a “OFF”.
2. Los intermitentes parpadean una vez y se quita el contacto.
1. Empujar.
2. Girar.1 2
1. Girar.
1
UBEDS0S0.book Page 8 Monday, October 12, 2020 8:34 AM

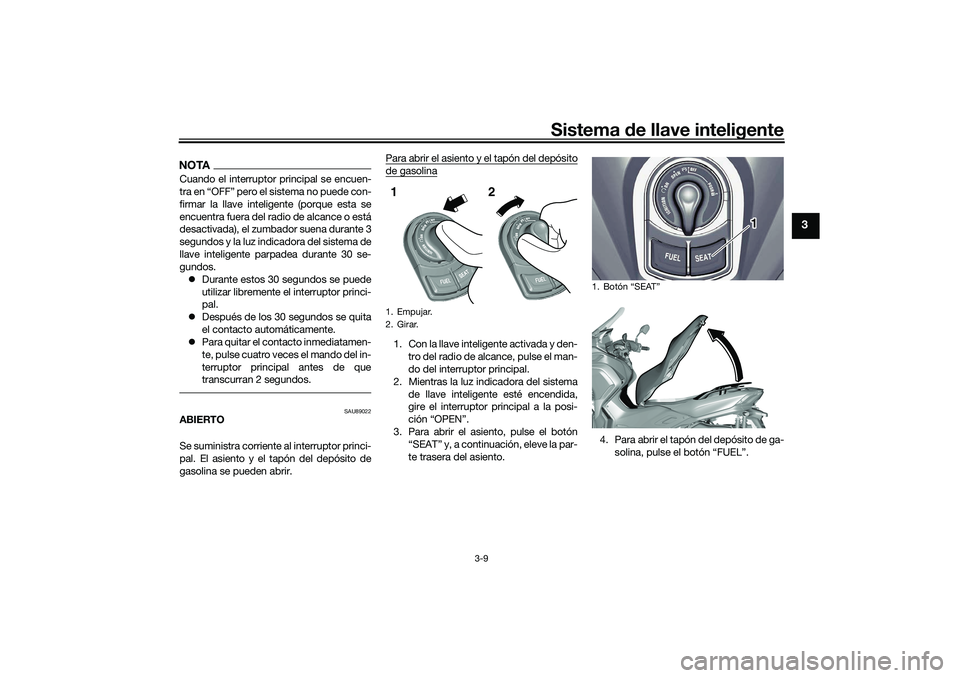

Sistema de llave inteligente
3-9
3
NOTACuando el interruptor principal se encuen-
tra en “OFF” pero el sistema no puede con-
firmar la llave inteligente (porque esta se
encuentra fuera del radio de alcance o está
desactivada), el zumbador suena durante 3
segundos y la luz indicadora del sistema de
llave inteligente parpadea durante 30 se-
gundos.
 Durante estos 30 segundos se puede
utilizar libremente el interruptor princi-
pal.
 Después de los 30 segundos se quita
el contacto automáticamente.
 Para quitar el contacto inmediatamen-
te, pulse cuatro veces el mando del in-
terruptor principal antes de que
transcurran 2 segundos.
SAU89022
ABIERTO
Se suministra corriente al interruptor princi-
pal. El asiento y el tapón del depósito de
gasolina se pueden abrir. Para abrir el asiento y el tapón del depósito
de gasolina1. Con la llave inteligente activada y den-
tro del radio de alcance, pulse el man-
do del interruptor principal.
2. Mientras la luz indicadora del sistema de llave inteligente esté encendida,
gire el interruptor principal a la posi-
ción “OPEN”.
3. Para abrir el asiento, pulse el botón “SEAT” y, a continuación, eleve la par-
te trasera del asiento. 4. Para abrir el tapón del depósito de ga-
solina, pulse el botón “FUEL”.1. Empujar.
2. Girar.1 2
1.
1
UBEDS0S0.book Page 9 Monday, October 12, 2020 8:34 AM
