Caractéristiques particulières
3-2
3
accéléré, il est possible de définir une nou-
velle vitesse de croisière en appuyant sur le
côté “SET–” du contacteur. Si aucune nou-
velle vitesse de croisière n’est définie,
lorsque la poignée des gaz revient, le véhi-
cule ralentit pour atteindre la vitesse de
croisière précédemment définie.N.B.La vitesse réglée sur le régulateur de vi-

tions du véhicule. (Voir page 4-10.)Désactivation du régulateur d e vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “ ” s’éteint.  Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération. 
Actionner le frein avant ou arrière.
 Débrayer.
 Changer de vitesse.
Appuyer sur le contacteur pour désactiver
le régulateur de vitesse. Les témoins “ ”
et “ ” s’éteignent.
N.B.Le véhicule ralentit dès la désactivation du
régulateur de vitesse, sauf si la poignée des
gaz est actionnée.Utilisation de la fonction d e reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “ ”
s’allume.
AVERTISSEMENT
FWA16351
Il est d angereux d’utiliser la fonction d e
reprise lorsque la vitesse d e croisière
précéd emment définie est trop élevée
pour les con ditions actuelles.N.B.Appuyer sur le contacteur, tandis que le ré-
gulateur de vitesse est activé, éteint com-
plètement celui-ci et efface la vitesse de
croisière précédemment définie. Il n’est
pas possible d’utiliser la fonction de reprise
tant qu’une nouvelle vitesse de croisière
n’a pas été définie.Désactivation automatique du régulateurde vitesseLe régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement dé-
sactivé dans les conditions suivantes :
 Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.
 Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)
1. Direction de décélération
1 1 1
UBAPF0F0.book Page 2 Monday, December 21, 2020 1:58 PM

Caractéristiques particulières
3-3
3
Le coupe-circuit du moteur/démar-
reur est en position “ ”.
 Le moteur cale.
 La béquille latérale est abaissée.
Lorsque le pilote roule à une vitesse de
croisière définie, si le régulateur de vitesse
est désactivé dans les conditions ci-des-
sus, le témoin “ ” s’éteint et le
témoin “ ” clignote pendant 4 se-
condes, puis s’éteint.
Lorsqu’il ne roule pas à une vitesse de croi-
sière définie, si le coupe-circuit du mo-
teur/démarreur est en position “ ”, si le
moteur cale ou si la béquille latérale est
abaissée, le témoin “ ” s’éteint (le
témoin “ ” ne clignote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
véhicule est en bon état de marche.
Avant d’utiliser de nouveau le régulateur de
vitesse, l’activer à l’aide du contacteur.N.B.Dans certains cas, le régulateur de vitesse
ne parvient pas à maintenir la vitesse de
croisière définie lorsque le véhicule monte
ou descend les pentes.  Lorsqu’il monte les pentes, la vitesse
réelle peut être inférieure à la vitesse
de croisière définie. Dans ce cas, ac-
célérer jusqu’à atteindre la vitesse dé-
sirée à l’aide de l’accélérateur. 
Lorsqu’il descend les pentes, la vi-
tesse réelle peut être supérieure à la
vitesse de croisière définie. Dans ce
cas, le contacteur ne peut pas être uti-
lisé pour régler la vitesse de croisière
définie. Pour réduire la vitesse, utiliser
les freins. Dans ce cas, le régulateur
de vitesse est désactivé.
FAU91323
“D-MODE”Le “D-MODE” est un système de mesure
électronique des performances du moteur.
AVERTISSEMENT
FWA18440
Ne pas changer le mo de de con duite
tant que le véhicule est en mouvement.Le système “D-MODE” se compose de
quatre cartes de contrôle différentes qui ré-
gulent la réponse et la puissance du mo-
teur. Le pilote peut ainsi choisir le mode de
puissance en fonction de ses préférences
et de l’environnement de conduite.
D-MODE 1 - Réponse sportive du moteur
D-MODE 2 - Réponse modérée du moteur
D-MODE 3 - Réponse douce du moteur
D-MODE 4 - Réponse douce du moteur et
puissance du moteur limitéeN.B. Le réglage “D-MODE” sélectionné est
indiqué sur l’afficheur de MODE. (Voir
page 4-13.)
 Le réglage “D-MODE” sélectionné est
enregistré lorsque le moteur du véhi-
cule est coupé.
 Le “D-MODE” est contrôlé par les
contacteurs de MODE, voir page 4-4
pour plus d’informations.
UBAPF0F0.book Page 3 Monday, December 21, 2020 1:58 PM

Caractéristiques particulières
3-4
3
FAU92770
“SUS-MODE”Le “SUS-MODE” est un système d’amor-
tissement de la suspension réglable élec-
troniquement, appelé KYB Actimatic©
Damper System (KADS), qui règle automa-
tiquement la force d’amortissement de la
suspension pour s’adapter aux conditions
de conduite.
AVERTISSEMENT
FWA21170
Ne pas changer le mode de suspension
tant que le véhicule est en mouvement.Le système “SUS-MODE” se compose de
deux cartes de contrôle différentes qui ré-
gulent la force d’amortissement de la sus-
pension. Le pilote peut ainsi choisir le mode
en fonction de ses préférences et de l’envi-
ronnement de conduite.
SUS-MODE A-1 - Réglage sport avec une
force d’amortissement supérieure, adapté
à des routes lisses
SUS-MODE A-2 - Réglage confort avec
une force d’amortissement inférieure,
adapté à des routes accidentéesN.B. Le réglage “SUS-MODE” sélectionné
est indiqué sur l’afficheur de MODE.
(Voir page 4-13.) 
Le réglage “SUS-MODE” sélectionné
est enregistré lorsque le moteur du vé-
hicule est coupé.
 Le “SUS-MODE” est contrôlé par les
contacteurs de MODE, voir page 4-4
pour plus d’informations.
FAU92650
“TCS-MODE”Ce modèle est équipé de systèmes de
contrôle de la traction, des glissades et du
décollage de la roue avant (TCS, SCS et
LIF). Ils sont regroupés dans le “TCS-
MODE”. Le “TCS-MODE” présente quatre
réglages :
Le “TCS-MODE M” peut être personnalisé
dans le MENU réglages, voir page 4-18.
TCS
Le système de régulation antipatinage aide
à maintenir la traction lors de l’accélération.
Si les capteurs détectent que la roue arrière
commence à patiner (rotation incontrôlée),
le système de régulation antipatinage entre
en action et contrôle la puissance du mo-
teur jusqu’à la normalisation de la motricité.
Le témoin de contrôle de stabilité “ ” cli-
gnote pour avertir le pilote de l’activation du
système de régulation antipatinage.
MODE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF
(arrêt) OFF
(arrêt) OFF
(arrêt)
UBAPF0F0.book Page 4 Monday, December 21, 2020 1:58 PM

Caractéristiques particulières
3-5
3
Ce système de contrôle de la traction se
règle automatiquement en fonction de
l’angle d’inclinaison du véhicule. Pour une
accélération optimale, lorsque le véhicule
est à la verticale, la traction est moins
contrôlée. La traction est davantage
contrôlée dans les virages.N.B.Le système de contrôle de la traction
peut s’enclencher lorsque le véhicule
passe sur une bosse.
 Une légère modification du bruit du
moteur et de l’échappement peut être
remarquée lors de l’activation du sys-
tème ou d’un autre système.
 Le système de régulation antipatinage
ne peut être désactivé qu’en réglant
“TCS-MODE” sur “OFF”, à l’aide des contacteurs de MODE. Voir page 4-4
pour plus d’informations sur le “TCS-
MODE”.
 Lorsque le “TCS-MODE” a été réglé
sur “OFF”, les systèmes TCS, SCS et
LIF sont tous désactivés ensemble.
AVERTISSEMENT
FWA15433
Le système d e régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte d e
motricité lors d e la conduite à des vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle
d ’inclinaison important, ou lors d e frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec tout autre
véhicule, faire preuve de pru dence à
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.Lorsque le véhicule est sous tension, le
système de régulation antipatinage s’active
automatiquement. Le système de régula-
tion antipatinage ne peut être allumé ou
éteint manuellement que lorsque la clé de
contact est en position “ON” et que la moto
est à l’arrêt.
N.B.

de faciliter le dégagement de la roue ar-
rière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 7-15.) Le montage de
pneus de taille différente empêcherait le
contrôle a déquat du patinage.SCS
Le système de contrôle des glissades ré-
gule la puissance du moteur lorsqu’une
glissade latérale est détectée au niveau de
la roue arrière. Il règle la puissance en fonc-
tion des données de l’IMU (Inertial Measu-
rement Unit, Centrale à inertie). Ce système
aide le TCS à assurer une conduite plus
souple.
LIF
Le système de contrôle du décollage de la
roue avant réduit la vitesse à laquelle la
roue avant se lève lors d’une forte accélé-
ration, telle que lors des démarrages ou
d’une sortie de virage. Lorsque le décollage
de la roue avant est détecté, la puissance
TCS
UBAPF0F0.book Page 5 Monday, December 21, 2020 1:58 PM

Caractéristiques particulières
3-6
3
du moteur est régulée pour ralentir le décol-
lage de la roue avant tout en offrant une ac-
célération correcte.
FAU91340
QSSLe système de passage rapide des rap-
ports permet un changement de rapport
assisté électroniquement, sans levier d’em-
brayage. Lorsque le capteur situé sur la tige
de sélecteur détecte le bon mouvement du
sélecteur, la puissance du moteur est mo-
mentanément ajustée pour permettre le
changement de vitesse.
Le système ne fonctionne pas lorsque le le-
vier d’embrayage est tiré ; il est donc pos-
sible de passer les vitesses normalement à
tout moment, même quand le système
QSS est activé. L’indicateur QS affiche
l’état en cours et des informations de fonc-
tionnement.
Conditions pour un passage à un rap-
port supérieur
 Vitesse du véhicule d’au moins
20 km/h (12 mi/h) 
Régime moteur d’au moins
2200 tr/mn
 Accélération (gaz ouverts)
Con ditions pour un rétrogra dage
 Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2000 tr/mn
 Régime moteur suffisamment éloigné
de la zone rouge
 Décélération et gaz coupés
N.B.Il est possible de régler QS et QS
individuellement.
 Pour passer au point mort ou passer
une vitesse à partir du point mort, il est
nécessaire d’utiliser le levier d’em-
brayage.
Informations de fonction-
nement QSS In
dicateur
Passage à un rapport supé- rieur possible
Rétrogradage possible
Le système QSS ne peut pas fonctionner
Le système QSS est désac- tivé
UBAPF0F0.book Page 6 Monday, December 21, 2020 1:58 PM

Caractéristiques particulières
3-7
3
FAU91350
BCLe système de commande de frein régule la
pression du frein hydraulique pour les
roues avant et arrière lorsque les freins sont
serrés et qu’un blocage de roue est dé-
tecté. Le système présente deux réglages.
BC1 est l’ABS standard, qui règle la pres-
sion du frein en fonction de la vitesse du vé-
hicule et des données de vitesse de rota-
tion des roues. BC1 est conçu pour
s’enclencher et maximiser le freinage
lorsque le véhicule est à la verticale.
BC2 utilise des données supplémentaires
de l’IMU pour réguler la puissance de frei-
nage appliquée dans les virages afin de
supprimer le patinage latéral des roues.
AVERTISSEMENT
FWA20891
Le système de commande du frein ne
remplace pas l’utilisation d e techniques
appropriées de con duite et d e freinage.
Le système d e commande du frein ne
peut pas empêcher toutes les pertes
d ’a dhérence dues à un surfreinage en
cas de vitesse excessive ou à un pati-
nage latéral d es roues lors d ’un freinage
sur des surfaces glissantes.
ABS
BC1/BC2 BC2 BC2
UBAPF0F0.book Page 7 Monday, December 21, 2020 1:58 PM

Commandes et instruments
4-1
4
FAU1097B
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les
risques de vol grâce au réenregistrement
des codes dans les clés standard. Le sys-
tème est constitué des éléments suivants :
 une clé d’enregistrement de code
 deux clés de contact
 un transpondeur (dans chaque clé)
 un dispositif immobilisateur (sur le vé-
hicule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 4-8) À propos
des clés
La clé de réenregistrement de code permet
d’enregistrer les codes dans chacune des
clés conventionnelles. Ranger la clé d’enre-
gistrement de code dans un endroit sûr.
Utiliser une clé standard pour l’utilisation
quotidienne.
Lorsqu’une clé doit être remplacée ou
réenregistrée, amener le véhicule et la clé
d’enregistrement de code ainsi que toute
clé standard restante chez un concession-
naire Yamaha pour les faire réenregistrer.
N.B. Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d ’en-
registrement de co de est per due, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule. Mais, il est impossible d
’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été per dues ou en dommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.  Ne pas les immerger dans l’eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d’aimants.
 Ne pas placer près d e pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou mo difier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
UBAPF0F0.book Page 1 Monday, December 21, 2020 1:58 PM

Commandes et instruments
4-2
4
FAU10474

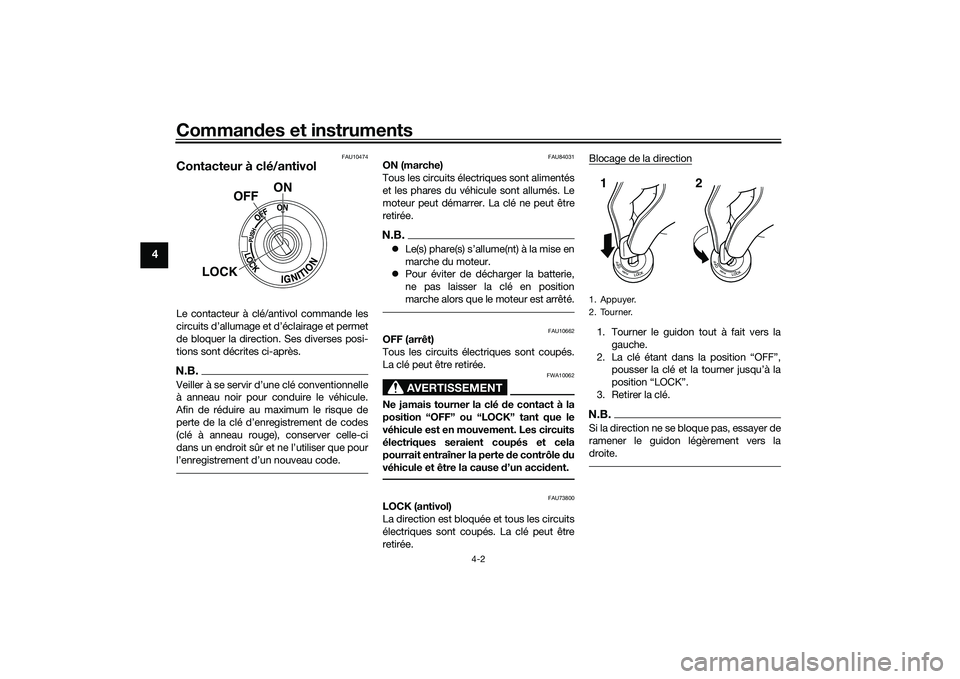

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de

(clé à anneau rouge), conserver celle-ci


FAU84031
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Le(s) phare(s) s’allume(nt) à la mise en
marche du moteur.
 Pour éviter de décharger la batterie,
ne pas laisser la clé en position
marche alors que le moteur est arrêté.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU73800
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UBAPF0F0.book Page 2 Monday, December 21, 2020 1:58 PM
