2021 YAMAHA NMAX 155 Manual de utilização (in Portuguese)

Sistema de chave inteligente
3-8
3
gente), o interruptor principal pode ser ro-
dado enquanto o indicador luminoso do
sistema da chave inteligente estiver ligado
(cerca de quatro segundos).
AVISO
PWA18720
Nunca ro de o interruptor principal para
“OFF”, “ ”, ou “OPEN” com o veículo
em movimento. Se o fizer, os sistemas
elétricos serão desligad os, o que po de
resultar na per da de controlo ou num
aci dente.NOTANão prima o botão giratório do interruptor
principal repetidamente ou rode o interrup-
tor principal para a frente e para trás exces-
sivamente (além da utilização normal). Para
evitar que o interruptor principal fique dani-
ficado, o sistema da chave inteligente fica
temporariamente desativado e o respetivo
indicador luminoso começa a piscar. Se
isso ocorrer, aguarde até o indicador lumi-
noso parar de piscar e, em seguida, utilize
o interruptor principal.As posições do interruptor principal são
descritas a seguir.
PAU76502
LIGADO (ON)
Todos os circuitos elétricos recebem ener-
gia e o motor pode ser posto a trabalhar.
Ativar a alimentação do veículo1. Ligue a chave inteligente e coloque-a
à distância de operação.
2. Prima o botão giratório do interruptor principal, o indicador luminoso da
chave inteligente acende-se durante
aproximadamente 4 segundos.
3. Enquanto o indicador luminoso do
sistema da chave inteligente estiver
aceso, rode o interruptor principal
para a posição “ON”. Todos os sinais
de mudança de direção irão piscar
duas vezes e o veículo ligar-se-á.
NOTASe a bateria do veículo estiver fraca,
os sinais de mudança de direção não
piscam.
 Consulte “Modo de emergência” na
página 9-39 para informações sobre
como ligar o veículo sem a chave inte-
ligente.
PAU76511
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos.
Desativar a alimentação do veículo1. Com a chave inteligente ligada e à dis-
tância de operação, rode o interruptor
principal para a posição “OFF”.
1. Premir.
2. Mudança de direção.1 2
1. Mudança de direção.
1
UBBDP0P0.book Page 8 Tuesday, June 15, 2021 8:28 AM

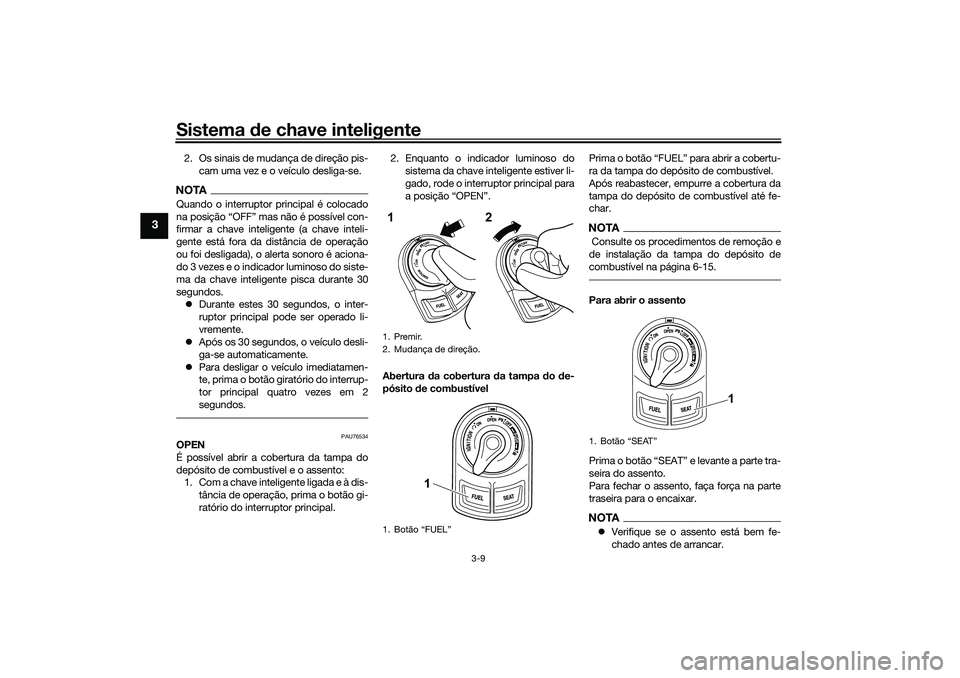

Sistema de chave inteligente
3-9
3
2. Os sinais de mudança de direção pis-
cam uma vez e o veículo desliga-se.NOTAQuando o interruptor principal é colocado

firmar a chave inteligente (a chave inteli-
gente está fora da distância de operação
ou foi desligada), o alerta sonoro é aciona-
do 3 vezes e o indicador luminoso do siste-
ma da chave inteligente pisca durante 30
segundos. Durante estes 30 segundos, o inter-
ruptor principal pode ser operado li-
vremente.
 Após os 30 segundos, o veículo desli-
ga-se automaticamente.
 Para desligar o veículo imediatamen-
te, prima o botão giratório do interrup-
tor principal quatro vezes em 2
segundos.
PAU76534
OPEN
É possível abrir a cobertura da tampa do
depósito de combustível e o assento:
1. Com a chave inteligente ligada e à dis-
tância de operação, prima o botão gi-
ratório do interruptor principal. 2. Enquanto o indicador luminoso do
sistema da chave inteligente estiver li-
gado, rode o interruptor principal para
a posição “OPEN”.
Abertura da cobertura da tampa d o de-
pósito d e combustível Prima o botão “FUEL” para abrir a cobertu-
ra da tampa do depósito de combustível.
Após reabastecer, empurre a cobertura da
tampa do depósito de combustível até fe-
char.
NOTA Consulte os procedimentos de remoção e
de instalação da tampa do depósito de
combustível na página 6-15.Para abrir o assento
Prima o botão “SEAT” e levante a parte tra-
seira do assento.
Para fechar o assento, faça força na parte
traseira para o encaixar.NOTA
Verifique se o assento está bem fe-
chado antes de arrancar.
1. Premir.
2. Mudança de direção.
1. Botão “FUEL”1
2
1
1.
1
UBBDP0P0.book Page 9 Tuesday, June 15, 2021 8:28 AM

Sistema de chave inteligente
3-10
3
 O assento também pode ser aberto
com a chave mecânica. (Consulte a
página 6-19.)Aviso de posição aberta
Para evitar que inadvertidamente abando-
ne o veículo desbloqueado com o interrup-
tor principal ainda na posição “OPEN”, o
alerta sonoro do sistema da chave inteli-
gente será acionado nas seguintes condi-
ções.  Quando o interruptor principal estiver
na posição de aberto durante 3 minu-
tos
 Se a chave inteligente for desligada
com o interruptor principal na posição
de aberto
 Se se afastar para fora do alcance do
sistema da chave inteligente com o in-
terruptor principal na posição de
aberto
Se o alerta sonoro for ativado após 3 minu-
tos, rode o interruptor principal para “OFF”
ou “ ”. Se o alerta sonoro for ativado por-
que a chave inteligente foi desligada ou
deslocada para fora do alcance do siste-
ma, ligue a chave inteligente e regresse
para dentro do alcance do sistema.
NOTA O alerta sonoro desliga-se após 1 mi-
nuto.
PAU76521
“ ” (bloqueio)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados.
Para bloquear a direção1. Vire o guiador completamente para a
esquerda.
2. Com a chave inteligente ligada e à dis- tância de operação, prima o botão gi-
ratório do interruptor principal. 3. Enquanto o indicador luminoso do
sistema da chave inteligente estiver li-
gado, prima e rode o interruptor prin-
cipal para “ ”.
NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.Para desbloquear a direção1. Com a chave inteligente ligada e à dis-tância de operação, prima o botão gi-
ratório do interruptor principal.
2. Enquanto o indicador luminoso do
sistema da chave inteligente estiver
aceso, prima e rode o interruptor prin-
cipal para a posição pretendida.
1. Premir.
2. Mudança de direção.1 2
1. Premir.
2. Mudança de direção.12
UBBDP0P0.book Page 10 Tuesday, June 15, 2021 8:28 AM

Sistema de paragem e arranque
4-1
4
PAU76825
Sistema de paragem e arranqueO sistema de paragem e arranque desliga o
motor automaticamente quando o veículo
é parado para prevenir o ruído, controlar as
emissões de escape e reduzir o consumo
do combustível.
Quando o condutor roda ligeiramente o pu-
nho do acelerador, o motor liga de novo
automaticamente e o veículo arranca.PRECAUÇÃO
PCA23961
Ao estacionar o veículo ou ao d eixá-lo
sem vigilância, não se esqueça de desli-
gar o interruptor principal. Se o sistema
d e arranque e paragem for deixa do liga- d
o, a bateria pod e descarregar e pod erá
não ser possível voltar a ligar o motor
d evi do a tensão insuficiente da bateria.
NOTA Embora o motor pare normalmente ao
mesmo tempo do que o veículo, po-
derá verificar-se um atraso quando o
veículo é conduzido a menos de 10
km/h, como em situações de tráfego
intenso.
 Se pensar que a tensão da bateria
está baixa por não conseguir ligar o
motor utilizando o interruptor de ar-
ranque, ou por outra razão, não ligue
o sistema de paragem e arranque.
 Solicite a um concessionário Yamaha
que verifique a bateria nos intervalos
especificados na tabela de manuten-
ção periódica.
PAU76671
Funcionamento do sistema de
paragem e arranque
PAU76687
Ativar o sistema d e paragem e arranque
1. Ligue o interruptor principal.
2. Coloque o interruptor do sistema de paragem e arranque em “ ”.
1. Indicador luminoso do sistema de paragem e arranque “ ”
1
ON
A
AAA
UBBDP0P0.book Page 1 Tuesday, June 15, 2021 8:28 AM

Sistema de paragem e arranque
4-2
4
3. O sistema de paragem e arranque é
ativado e o indicador luminoso acen-
de-se quando são cumpridas as se-
guintes condições: O interruptor do sistema de pa-
ragem e arranque é colocado
em “ ”.
 Depois de o motor aquecer, o
motor foi deixado ao ralenti du-
rante um certo período de tem-
po.
 O veículo atingiu uma velocidade
de 10 km/h ou superior.
4. Para desligar o sistema de paragem e arranque, coloque o interruptor do
sistema de paragem e arranque
em “ ”.
NOTAPara conservar a bateria do veículo, o
sistema de paragem e arranque pode-
rá não ser ativado.
 Se o sistema de paragem e arranque
não for ativado, solicite a um conces-
sionário Yamaha que verifique a bate-
ria.
PAU76832
Desligue o motor
O motor desliga automaticamente quando
se verificam as seguintes condições:
 O interruptor do sistema de paragem
e arranque é colocado em “ ”.
 O indicador luminoso “ ” no conta-
dor multifuncional está ligado.
 O veículo está parado com o punho
do acelerador totalmente na posição
original. Neste momento, o indicador luminoso “ ”
fica intermitente para indicar que o motor
está atualmente desligado pelo sistema de
paragem e arranque.
PAU76704
Ligar novamente o motor
Se o punho do acelerador for rodado en-
quanto o indicador luminoso do sistema de
paragem e arranque está intermitente, o
motor volta novamente a ligar automatica-
mente e o indicador luminoso “ ” deixa
de estar intermitente.
1. Ligado
A
1
A
AAA
A
A
1. Ligado
2. Intermitente
A
1
2A
UBBDP0P0.book Page 2 Tuesday, June 15, 2021 8:28 AM

Sistema de paragem e arranque
4-3
4
AVISO
PWA18731
Se o sistema de paragem e arranque es-
tiver ativa do e o motor d esligado, não
ro de o punho do acelera dor em demasia
ou demasia do depressa. Caso contrário,
quan do o motor for novamente liga do, o
veículo po de começar a deslocar-se su-
bitamente.
NOTA Quando o descanso lateral é descido,
o sistema de paragem e arranque é
desativado.
 Se o sistema de paragem e arranque
não funcionar corretamente, solicite a
um concessionário Yamaha que veri-
fique o veículo.
PAU76711
Precauções ao utilizar o sistema de pa-
ragem e arranque
Para prevenir acidentes devido ao funcio-
namento incorreto, leia e cumpra cuidado-
samente as precauções seguintes.
AVISO
PWA18741
Ao empurrar o veículo a pé, certifique-se
d e que desliga o interruptor principal. Se
o veículo for empurra do com o sistema d
e paragem e arranque ligad o, o motor
pod e ligar-se e o veículo po de começar
a deslocar-se no caso de o punho d o
acelerad or ser aci dentalmente ro dad o.
AVISO
PWA18751
Ao colocar o veículo no d escanso cen-
tral, certifique-se d e que desliga o inter-
ruptor principal. Se o veículo for
coloca do no descanso central com o
sistema de paragem e arranque ligad o,
o motor po de ligar-se e o veículo po de
começar a deslocar-se no caso de o pu-
nho do acelera dor ser aci dentalmente
ro dad o.
1. Intermitente
2. Desligado
1
2
A
OFF
UBBDP0P0.book Page 3 Tuesday, June 15, 2021 8:28 AM

Sistema de paragem e arranque
4-4
4
AVISO
PWA18771
 Ao deixar o veículo sem vigilância,
certifique-se de que desliga o inter-
ruptor principal.
 Ao estacionar o veículo, não d eixe o
sistema de paragem e arranque li-
ga do. Caso contrário, o motor po de
ligar-se e o veículo po de começar a
d eslocar-se no caso de o punho do
acelerad or ser aci dentalmente ro-
d ad o.
AVISO
PWA18781
Antes de proce der à manutenção, certi-
fique-se de que desliga o interruptor
principal. Se a manutenção for realiza da
com o sistema d e paragem e arranque
liga do, o motor po de ligar-se e o veículo
pod e começar a d eslocar-se no caso de
o punho d o acelerador ser ro dad o.
OFF
OFFOFF
UBBDP0P0.book Page 4 Tuesday, June 15, 2021 8:28 AM

Características especiais
5-1
5
PAUN3012
CCU (Unidad e de controlo das
comunicações)Este modelo está equipado com uma CCU
que estabelece uma ligação entre o veículo
e o smartphone através da tecnologia sem
fios Bluetooth e da aplicação MyRide.
Ao estabelecer esta ligação, passa a rece-
ber notificações de aplicações, de chama-
das a receber e chamadas perdidas. O
nível de bateria do smartphone também é
apresentado.
AVISO
PWAN0070
 Imobilize sempre o veículo antes de
mexer no seu smartphone.
 Nunca tire as mãos do guia dor du-
rante a con dução.
 Concentre-se sempre na con du-
ção, manten do os olhos e a aten-
ção na estra da.PRECAUÇÃO
PCAN0150
A ligação Bluetooth po de não funcionar
nas seguintes situações.  Num sítio exposto a on das de rá dio
fortes ou a outro ruí do eletromag-
nético. 
Em instalações nas re don dezas
que emitam on das de rá dio fortes
(antenas de televisão ou rá dio, cen-
trais elétricas, estações emissoras,
aeroportos, etc.).
Emparelhar a CCU com o seu smartphone1. Instale a aplicação MyRide no seu smartphone e ative-a.NOTAA aplicação MyRide pode ser transferida a
partir de uma loja de aplicações.2. Abra o assento. (Consulte a página6-18.)
3. Retire a cobertura da bateria.
4. Retire a CCU e leia o código QR com a aplicação MyRide. 5. Quando o emparelhamento estiver
concluído, o ícone App Connect e o
indicador de nível da bateria do smar-
tphone serão apresentados.1. Cobertura da bateria
1
1. CCU (Unidade de Controlo da Comunica-ção)
2. Código QR da CCU
1. Ícone App Connect
2. Indicador da carga da bateria do smartpho- ne
12
1
2
UBBDP0P0.book Page 1 Tuesday, June 15, 2021 8:28 AM
