2021 YAMAHA NMAX 155 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
9-34
9
9. Instale a barra de manobra, colocan-
do as respetivas cavilhas e apertan-
do-as com o binário especificado.
10. Feche o assento.
PAU60701
Deteção e resolução de proble-
masEmbora os veículos Yamaha sejam subme-
tidos a uma inspeção minuciosa antes do
envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e per-
da de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu veículo precise de qualquer re-
paração, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o veículo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explod ir e causar ferimentos graves
ou danos materiais.
PAU76551
Resolução de problemas do sistema de
chave inteligente
Verifique os elementos que se seguem
quando o sistema da chave inteligente não
funcionar.
 A chave inteligente está ligada? (Con-
sulte a página 3-4.)
 A bateria da chave inteligente está
sem carga? (Consulte a página 3-6.)
 A bateria da chave inteligente está
instalada corretamente? (Consulte a
página 3-6.)
 A chave inteligente está a ser usada
num local com ondas de rádio inten-
sas ou outras interferências eletro-
magnéticas? (Consulte a página 3-1.)
 Está a utilizar a chave inteligente re-
gistada para o veículo?
Binário
de aperto:
Cavilha da barra de manobra:
17 N·m (1.7 kgf·m, 13 lb·ft)
UBBDP0P0.book Page 34 Tuesday, June 15, 2021 8:28 AM

Manutenção periódica e ajustes
9-35
9
 A bateria do veículo está sem carga?
Se a bateria do veículo estiver sem
carga, o sistema da chave inteligente
não funcionará. Carregue ou substitua
a bateria do veículo. (Consulte a pági-
na 9-29.)
Se o sistema da chave inteligente não fun-
cionar depois de verificados os elementos
acima, solicite a um concessionário
Yamaha que verifique o sistema da chave inteligente.NOTAConsulte Modo de emergência na página
9-39 para obter informações sobre como
colocar o motor em funcionamento sem a
chave inteligente.
PAU76843
Resolução de problemas d o sistema de
paragem e arranque
Se detetar um problema, verifique os pon-
tos seguintes antes de levar o veículo a um
concessionário Yamaha.
O in dica dor luminoso d o sistema de pa-
ragem e arranque não acen de.
1. O interruptor principal está ligado?
2. O interruptor do sistema de paragem
e arranque está colocado em “ ”? 3. O motor aqueceu o suficiente depois
de ser ligado?
4. Depois de o motor aquecer, o motor foi deixado ao ralenti durante um cer-
to período de tempo?
5. O veículo atingiu uma velocidade de 10 km/h ou superior?
Mesmo se as condições anteriores forem
satisfeitas, o sistema de paragem e arran-
que poderá não ser ativado para conservar
a bateria do veículo. Neste caso, continue
a conduzir o veículo.
Além disso, o indicador luminoso do siste-
ma de paragem e arranque não acende se
a luz de advertência de problema no motor
estiver acesa.
Se o indicador luminoso do sistema de pa-
ragem e arranque não acender depois de
ter verificado as condições anteriores, soli-
cite a um concessionário Yamaha que veri-
fique o veículo o quanto antes.
O in dica dor luminoso d o sistema de pa-
ragem e arranque acen de-se, mas o mo-
tor não d esliga automaticamente.
1. O veículo foi parado completamente? O motor poderá não desligar automa-
ticamente até que o veículo seja para-
do durante um certo período de
tempo. Procure parar completamente
o veículo. 2. O punho do acelerador foi rodado?
O motor não desliga automaticamen-
te se o punho do acelerador não esti-
ver na posição de completamente
fechado.
Rode o punho do acelerador para a
posição de completamente fechado.
Se o motor não desligar automaticamente
após ter verificado as condições anterio-
res, solicite a um concessionário Yamaha
que verifique o veículo o quanto antes.
Após o motor ser desligad o pelo siste-
ma de paragem e arranque, o motor não
reinicia mesmo se o punho do acelera-
d or for ro dad o.
1. O interruptor do sistema de paragem e arranque está colocado em “ ”?
Se o interruptor do sistema de para-
gem e arranque estiver em “ ” en-
quanto o sistema de paragem e
arranque está ativado, o sistema de
paragem e arranque será desligado.
2. O descanso lateral foi utilizado?
Quando o descanso lateral é descido,
o sistema de paragem e arranque é
desativado.
3. O motor foi deixado desligado pelo sistema de paragem e arranque du-
rante um longo período de tempo?
A
AA
UBBDP0P0.book Page 35 Tuesday, June 15, 2021 8:28 AM

Manutenção periódica e ajustes
9-36
9
Se o motor foi deixado desligado pelo
sistema de paragem e arranque du-
rante um longo período de tempo, a
bateria poderá descarregar-se.
Se o motor continuar a não ligar de novo
após ter verificado as condições anterio-
res, solicite a um concessionário Yamaha
que verifique o veículo o quanto antes.
UBBDP0P0.book Page 36 Tuesday, June 15, 2021 8:28 AM

Manutenção periódica e ajustes
9-37
9
PAU86350
Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UBBDP0P0.book Page 37 Tuesday, June 15, 2021 8:28 AM

Manutenção periódica e ajustes
9-38
9
PAU86420

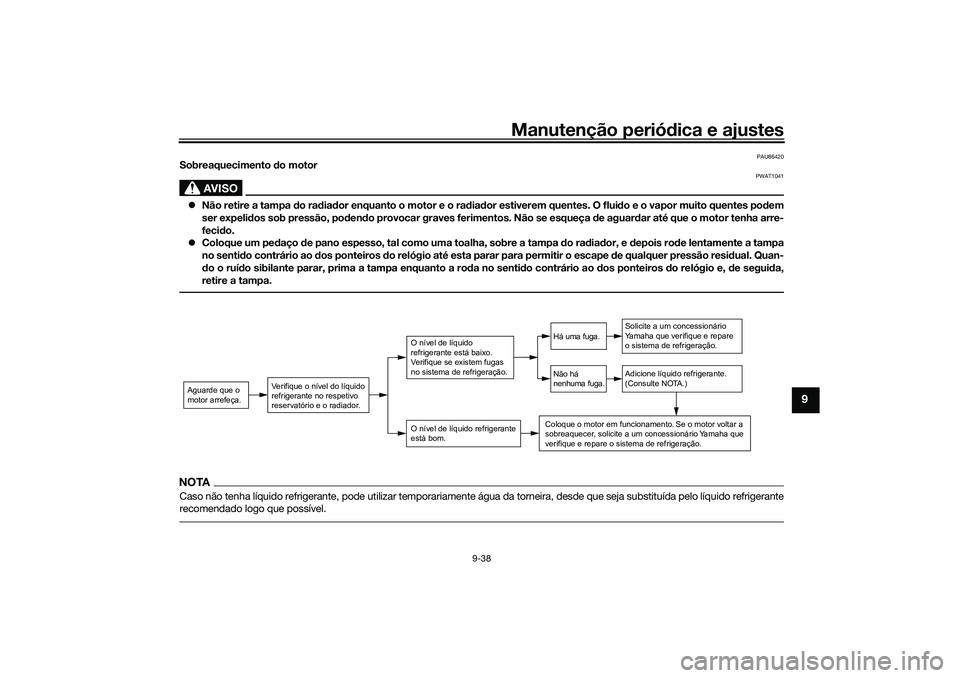

Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa d o radiador enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes po dem
ser expeli dos sob pressão, po den do provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um pe daço de pano espesso, tal como uma toalha, sobre a tampa d o radiador, e depois rod e lentamente a tampa
no senti do contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros do relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refrigerante no respetivo
reservatório e o radiador.
O nível de líquido refrigerante
está bom.O nível de líquido
refrigerante está baixo.
Verifique se existem fugas
no sistema de refrigeração.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refrigeração.Há uma fuga.
Não há nenh uma fuga.
UBBDP0P0.book Page 38 Tuesday, June 15, 2021 8:28 AM

Manutenção periódica e ajustes
9-39
9
PAU76561

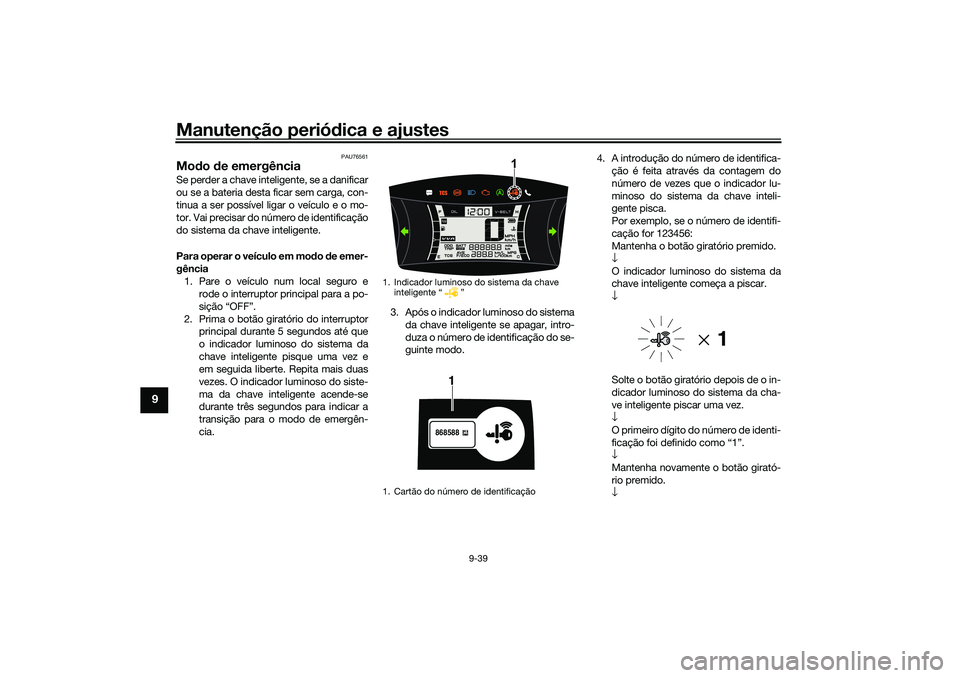

Mod o de emergência Se perder a chave inteligente, se a danificar
ou se a bateria desta ficar sem carga, con-
tinua a ser possível ligar o veículo e o mo-
tor. Vai precisar do número de identificação
do sistema da chave inteligente.
Para operar o veículo em mo do de emer-
gência 1. Pare o veículo num local seguro e rode o interruptor principal para a po-
sição “OFF”.
2. Prima o botão giratório do interruptor principal durante 5 segundos até que
o indicador luminoso do sistema da
chave inteligente pisque uma vez e
em seguida liberte. Repita mais duas
vezes. O indicador luminoso do siste-
ma da chave inteligente acende-se
durante três segundos para indicar a
transição para o modo de emergên-
cia. 3. Após o indicador luminoso do sistema
da chave inteligente se apagar, intro-
duza o número de identificação do se-
guinte modo. 4. A introdução do número de identifica-
ção é feita através da contagem do
número de vezes que o indicador lu-
minoso do sistema da chave inteli-
gente pisca.
Por exemplo, se o número de identifi-
cação for 123456:
Mantenha o botão giratório premido.
↓
O indicador luminoso do sistema da
chave inteligente começa a piscar.
↓
Solte o botão giratório depois de o in-
dicador luminoso do sistema da cha-
ve inteligente piscar uma vez.
↓
O primeiro dígito do número de identi-
ficação foi definido como “1”.
↓
Mantenha novamente o botão girató-
rio premido.
↓
1. Indicador luminoso do sistema da chave inteligente “ ”
1. Cartão do número de identificação
1
868588
1
UBBDP0P0.book Page 39 Tuesday, June 15, 2021 8:28 AM

Manutenção periódica e ajustes
9-40
9
Solte o botão giratório depois de o in-
dicador luminoso do sistema da cha-
ve inteligente piscar duas vezes.
↓
O segundo dígito foi definido como
“2”.
↓
Repita o procedimento indicado até
definir todos os dígitos do número de
identificação. O indicador luminoso
do sistema da chave inteligente pisca
durante 10 segundos se tiver sido in-
troduzido o número de identificação
correto.
NOTAQuando uma das seguintes situações se
aplicar, o modo de emergência será termi-
nado e o indicador luminoso do sistema da
chave inteligente pisca rapidamente duran-
te 3 segundos. Neste caso, recomece a
partir do passo 2.
 Se não houver qualquer operação do
botão giratório por 10 segundos du-
rante o processo de introdução do nú-
mero de identificação. 
Se for permitido que o indicador lumi-
noso do sistema da chave inteligente
pisque nove vezes ou mais.
 O número de identificação não está
correto.
5. Prima o botão giratório mais uma vez
enquanto o indicador luminoso do sis-
tema de chave inteligente estiver ace-
so para concluir o acesso ao modo de
emergência. O indicador luminoso da
chave inteligente apaga-se e acende-
se novamente durante aproximada-
mente 4 segundos.
6. Enquanto o indicador luminoso do sistema da chave inteligente estiver
aceso, rode o interruptor principal
para a posição “ON”. O veículo pode
agora ser utilizado normalmente.
UBBDP0P0.book Page 40 Tuesday, June 15, 2021 8:28 AM

Cuidad os e arrumação do motociclo
10-1
10
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato d e vapor. O
excesso de pressão da água po de
provocar infiltrações e deteriorar
os rolamentos de ro da, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou de magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UBBDP0P0.book Page 1 Tuesday, June 15, 2021 8:28 AM
