2021 YAMAHA NMAX 155 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
6-16
6
MAU86150
Bränsletankens överfyllnings-
slangÖverfyllningsslangen dränerar ut överflödig
bensin på ett säkert avstånd från fordonet.
Innan du använder fordonet: Kontrollera anslutningen och drag-
ningen av bränsletankens överfyll-
ningsslang.
 Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
 Kontrollera att bränsletankens över-
fyllningsslang inte är tilltäppt, och ren-
gör vid behov.
MAU13435
KatalysatorAvgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
 Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
MAU89400
SadelFör att öppna sadeln
Via huvudströmbrytarenVrid huvudströmbrytaren till “OPEN” och
tryck på “SEAT”. (Se sidan 3-9.)
Med den mekaniska nyckeln1. Öppna skyddet till nyckelhålet.
2. För in den mekaniska nyckeln i sadel-
låset och vrid nyckeln medurs.
3. Lyft upp sadelns bakre del.
1. Bränsletankens överfyllningsslang
1
1. Skydd över nyckelhål
2. Sadellås
3. Lås upp.
1 3
2
UBBDM0M0.book Page 16 Monday, June 14, 2021 1:22 PM

Instrument och kontrollfunktioner
6-17
6
VIKTIGT
MCA24020
Se till att skyddet för nyckelhålet sitter
på när den mekaniska nyckeln inte an-
vänds.För att stänga sadeln
Tryck ner bakkanten på sadeln för att låsa
den på plats.TIPSKontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
MAU37482
HjälmhållareHjälmhållarna är placerade under sadeln.
För att låsa fast en hjälm i en hjälmhålla-
re1. Öppna sadeln. (Se sidan 6-16.)
2. Sätt fast en hjälm i hjälmhållaren och
stäng sadeln ordentligt. VARNING!
Kör aldrig motorcykeln med en
hjälm fastsatt i hjälmhållaren efter-
som hjälmen kan fastna i föremål
vilket kan leda till att du tappar kon-
trollen över motorcykeln och en
olycka.
[MWA10162]
För att ta bort en hjälm från en hjälmhål-
lare
Öppna sadeln, ta bort hjälmen från hjälm-
hållaren och stäng sedan sadeln.
MAUN2612
FörvaringsfackDen här modellen är utrustad med 3 förva-
ringsfack. De främre förvaringsfacken och
det bakre förvaringsfacket är placerade en-
ligt bilden.
1. Hjälmhållare
1
1. Förvaringsfack A
2. Förvaringsfack B
1. Bakre förvaringsfack1 2
1
UBBDM0M0.book Page 17 Monday, June 14, 2021 1:22 PM

Instrument och kontrollfunktioner
6-18
6
TIPSVissa hjälmar kan inte förvaras i det bakre
förvaringsfacket på grund av sin storlek el-
ler form.Förvaringsfack B
Lås upp luckan på förvaringsfacket genom
att dra den uppåt och öppna luckan när du
vill öppna förvaringsfack B.
Tryck luckan på förvaringsfack B tillbaka till
ursprungsläget när du vill stänga förva-
ringsfacket.
Bakre förvaringsfack
Vrid huvudströmbrytaren till “OPEN” och
tryck på “SEAT” när du vill öppna det bakre
förvaringsfacket.
TIPSLämna inte ditt fordon obevakat med sa-
deln öppen.VIKTIGT
MCA21150
Tänk på följande när du använder förva-
ringsfacket. Eftersom förvaringsfacket tar upp
och lagrar värme från solen och/el-
ler motorn, bör du inte förvara före-
mål som är känsliga för värme,
förbrukningsartiklar eller antändba-
ra artiklar i det.
 För att undvika att fukt sprids i för-
varingsfacket bör du lägga fuktiga
föremål i en plastpåse innan du läg-
ger dem i förvaringsfacket.
 Eftersom förvaringsfacket kan bli
blött när fordonet tvättas bör du
lägga de saker som du förvarar där
i en plastpåse.
 Förvara ingenting av värde eller
som är ömtåligt i förvaringsfacket.
VARNING
MWA18950
Överskrid inte lastgränsen på 1.5 kg
(3.3 lb) för förvaringsfack A.
 Överskrid inte lastgränsen på 0.3 kg
(1 lb) för förvaringsfack B. 
Överskrid inte lastgränsen på 5.0 kg
(11 lb) i det bakre förvaringsfacket.
 Överskrid inte lastgränsen på 167
kg (368 lb) för fordonet.
1. Lucka
2. Förvaringsfack B
1 2
UBBDM0M0.book Page 18 Monday, June 14, 2021 1:22 PM

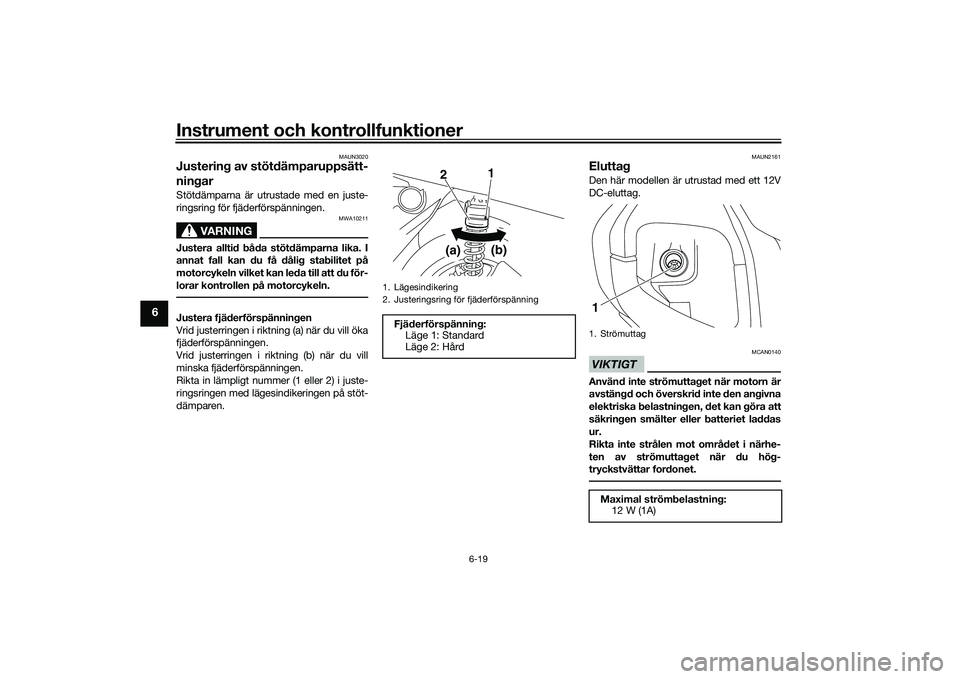

Instrument och kontrollfunktioner
6-19
6
MAUN3020
Justering av stötdämparuppsätt-
ningarStötdämparna är utrustade med en juste-
ringsring för fjäderförspänningen.
VARNING
MWA10211
Justera alltid båda stötdämparna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Justera fjäderförspänningen
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
Rikta in lämpligt nummer (1 eller 2) i juste-
ringsringen med lägesindikeringen på stöt-
dämparen.
MAUN2161
EluttagDen här modellen är utrustad med ett 12V
DC-eluttag.VIKTIGT
MCAN0140
Använd inte strömuttaget när motorn är
avstängd och överskrid inte den angivna
elektriska belastningen, det kan göra att
säkringen smälter eller batteriet laddas
ur.
Rikta inte strålen mot området i närhe-
ten av strömuttaget när du hög-
tryckstvättar fordonet.
1. Lägesindikering
2. Justeringsring för fjäderförspänningFjäderförspänning:Läge 1: Standard
Läge 2: Hård
2 1
(a) (b)
1. StrömuttagMaximal strömbelastning:
12 W (1A)1
UBBDM0M0.book Page 19 Monday, June 14, 2021 1:22 PM

Instrument och kontrollfunktioner
6-20
6
Använda eluttaget1. Stäng av strömmen till fordonet.
2. Ta bort eluttagets lock.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i eluttaget.
5. Slå på strömmen till fordonet och star- ta motorn.
6. Slå på tillbehöret.TIPSNär du kört färdigt stänger du av tillbehöret,
kopplar bort det från eluttaget och sätter
tillbaka locket.
VARNING
MWAN0050
Sätt fast kåpan när strömuttaget inte an-
vänds för att förhindra elstötar och kort-
slutning.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAUT1098
Avstängningssystem för tänd-
kretsKontrollera hur sidostödets kontakt funge-
rar enligt följande procedur.
1. Kåpa för strömuttag1
UBBDM0M0.book Page 20 Monday, June 14, 2021 1:22 PM

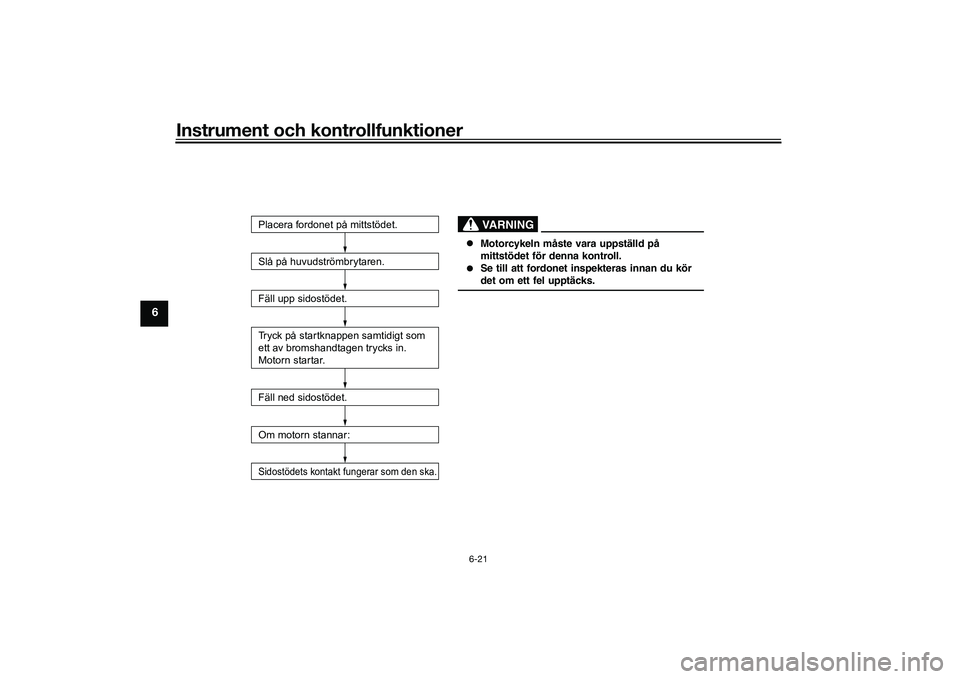

Instrument och kontrollfunktioner
6-21
6
Slå på huvudströmbrytaren.
Fäll upp sidostödet.
Tryck på startknappen samtidigt som
ett av bromshandtagen trycks in.
Motorn startar.
Fäll ned sidostödet.
Om motorn stannar:Sidostödets kontakt fungerar som den ska.
VARNING
Placera fordonet på mittstödet.
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
 Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBBDM0M0.book Page 21 Monday, June 14, 2021 1:22 PM

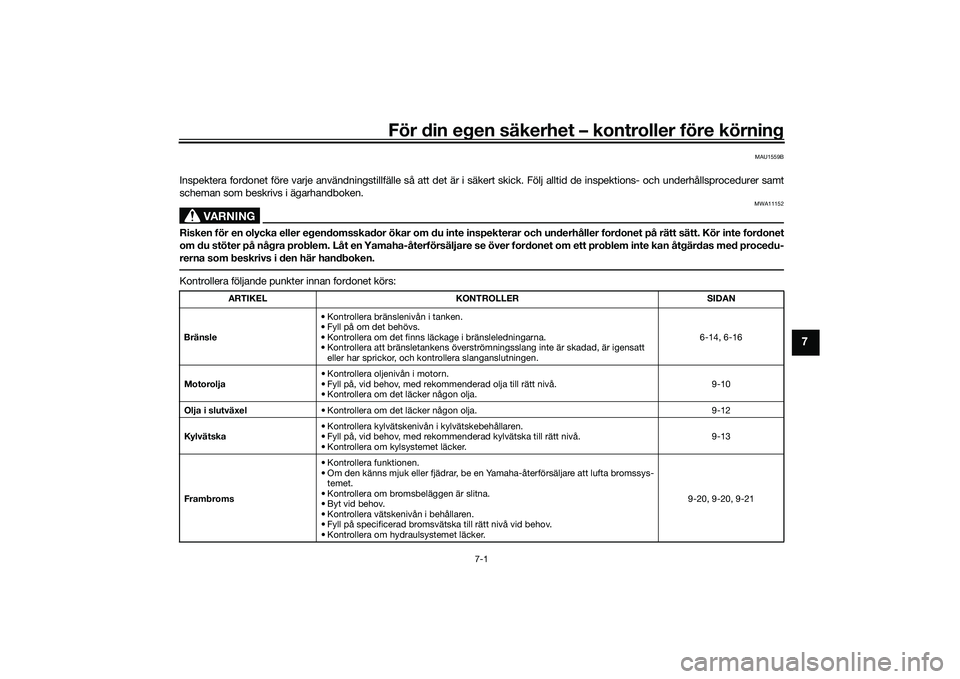

För din egen säkerhet – kontroller före körning
7-1
7
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 6-14, 6-16
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 9-10
Olja i slutväxel • Kontrollera om det läcker någon olja. 9-12
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 9-13
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 9-20, 9-20, 9-21
UBBDM0M0.book Page 1 Monday, June 14, 2021 1:22 PM

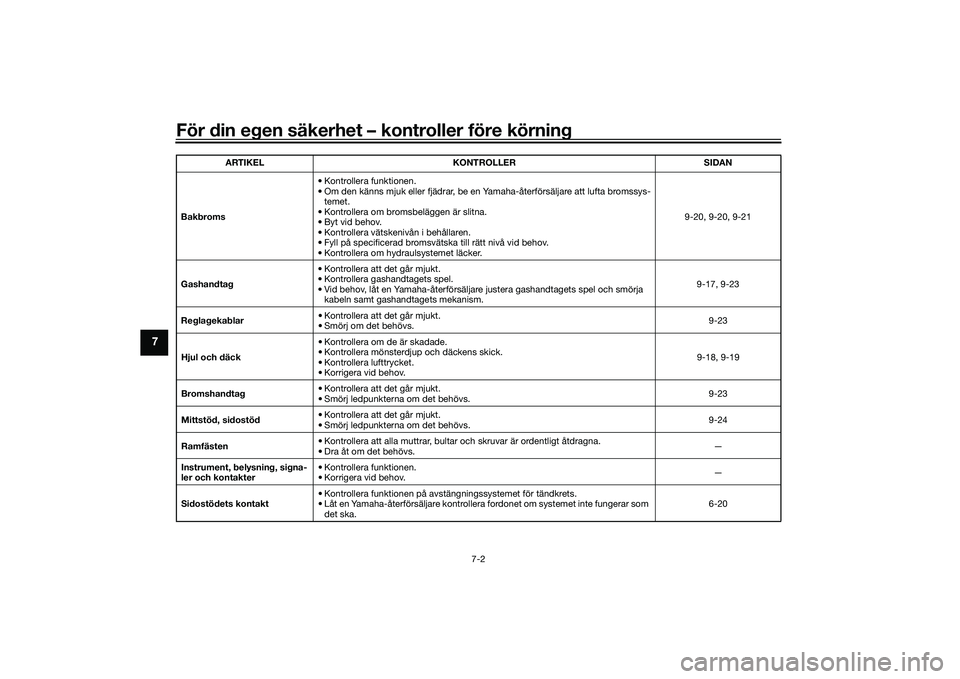

För din egen säkerhet – kontroller före körning
7-2
7
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 9-20, 9-20, 9-21
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 9-17, 9-23
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 9-23
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 9-18, 9-19
Bromshandtag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
9-23
Mittstöd, sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
9-24
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 6-20
ARTIKEL
KONTROLLER SIDAN
UBBDM0M0.book Page 2 Monday, June 14, 2021 1:22 PM
