2021 YAMAHA NMAX 155 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
9-29
9
MAU43054
Byte av främre blinkerslampa1. Ställ upp fordonet på sitt mittstöd.
2. Ta loss hållaren för körriktningsvisar-lampan (tillsammans med lampan) ge-
nom att vrida den moturs.
3. Ta bort den trasiga lampan genom att dra ut den. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
MAU67320
Byta lampa för bakre körrikt-
ningsvisare1. Öppna sadeln. (Se sidan 6-16.)
2. Ta bort handtaget genom att lossabultarna.
3. Ta bort bakljusets skydd genom att lossa skruvarna.
1. Blinkerslampans sockel
1. Blinkerslampa
1
1
1. Handtag
2. Bult1
2
UBBDM0M0.book Page 29 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-30
9
4. Ta loss hållaren för körriktningsvisar-lampan (tillsammans med lampan) ge-
nom att vrida den moturs.
5. Ta bort den trasiga lampan genom att dra ut den. 6. Sätt i en ny lampa i sockeln.
7. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
8. Montera bakljusets skydd genom att skruva fast skruvarna.
9. Montera handtaget genom att skruva fast bultarna och dra åt dem till angi-
vet moment. 10. Stäng sadeln.1. Skydd för bakljus
2. Skruv
1. Blinkerslampans sockel1
2
1
1. Blinkerslampa
1
Åtdragningsmoment:Bult:
17 N·m (1.7 kgf·m, 13 lb·ft)
UBBDM0M0.book Page 30 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-31
9
MAU60701
FelsökningTrots att alla fordon från Yamaha under-
söks noga innan de lämnar fabriken kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet däremot be-
höver repareras bör du lämna fordonet till
en Yamaha-återförsäljare, vars skickliga
tekniker har nödvändiga verktyg, erfarenhet
och kunskap att reparera ditt fordon på ett
riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kanantändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
MAU76551
Felsökning av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar.
 Är den smarta nyckeln på? (Se sidan
3-4.)
 Är batteriet i den smarta nyckeln ur-
laddat? (Se sidan 3-6.)
 Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-6.)
 Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
 Använder du den smarta nyckeln som
är registrerad för fordonet?
 Är fordonets batteri urladdat? Det
smarta nyckelsystemet fungerar inte
om fordonets batteri är urladdat. Lad-
da eller byt ut fordonsbatteriet. (Se si-
dan 9-26.)
Om det smarta nyckelsystemet inte funge-
rar efter det att du har kontrollerat punkter-
na ovan ska du be att en Yamaha-
återförsäljare kontrollerar det smarta nyck-
elsystemet.
TIPSSe Nödfallsläge på sidan 9-35 för mer infor-
mation om hur du startar motorn utan den
smarta nyckeln.
MAU76843
Felsöka stopp- och startsystemet
Om ett problem uppstår ska du kontrollera
följande innan du tar fordonet till en
Yamaha-återförsäljare.
Stopp- och startsystemets indikerings-
lampa tänds inte. 1. Är huvudströmbrytaren på?
2. Är stopp- och startsystemets om- kopplare inställd på “ ”?
3. Har motorn värmts upp tillräckligt efter start?
4. Har motorn gått på tomgång en viss tid efter det att motorn värmts upp?
5. Har fordonet körts i en hastighet på 10
km/h eller högre?
Även om villkoren ovan uppfylls kanske
stopp- och startsystemet inte aktiveras för
att spara på batteriet. Fortsätt i så fall att
köra fordonet.
Stopp- och startsystemets indikeringslam-
pa tänds inte om varningslampan för mo-
torproblem lyser.
A
UBBDM0M0.book Page 31 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-32
9
Om stopp- och startsystemets indikerings-
lampa fortfarande inte tänds när du har
kontrollerat villkoren ovan ska du låta en
Yamaha-återförsäljare kontrollera fordonet
så fort som möjligt.
Stopp- och startsystemets indikerings-
lampa tänds men motorn stoppas inte
automatiskt.
1. Har fordonet stannat helt? Motorn kanske inte stoppas automa-
tiskt förrän fordonet stått stilla en viss
tid. Prova att stanna fordonet helt.
2. Vrider du på gashandtaget? Motorn stoppas bara automatiskt om
gashandtaget är i helt stängt läge.
Vrid gashandtaget till helt stängt läge.
Om motorn fortfarande inte stoppas auto-
matiskt när du har ko ntrollerat villkoren
ovan ska du låta en Yamaha-återförsäljare
kontrollera fordonet så fort som möjligt.
Motorn startar inte om även om du vri-
der på gashandtaget efter det att motorn
stoppats av stopp- och startsystemet. 1. Är stopp- och startsystemets om- kopplare inställd på “ ”? Om stopp- och startsystemets om-
kopplare är inställd på “ ” när stopp-
och startsystemet aktiveras kommer
stopp- och startsystemet att stängas
av.
2. Använde du sidostödet? Stopp- och startsystemet inaktiveras
när sidostödet fälls ned.
3. Har motorn varit avstängd av stopp- och startsystemet under en längre
tid?
Om stopp- och startsystemet stänger
av motorn under en längre tid kan bat-
teriet laddas ur.
Om motorn fortfarande inte startas om när
du har kontrollerat villkoren ovan ska du
låta en Yamaha-återförsäljare kontrollera
fordonet så fort som möjligt.
A
A
UBBDM0M0.book Page 32 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-33
9
MAU86350

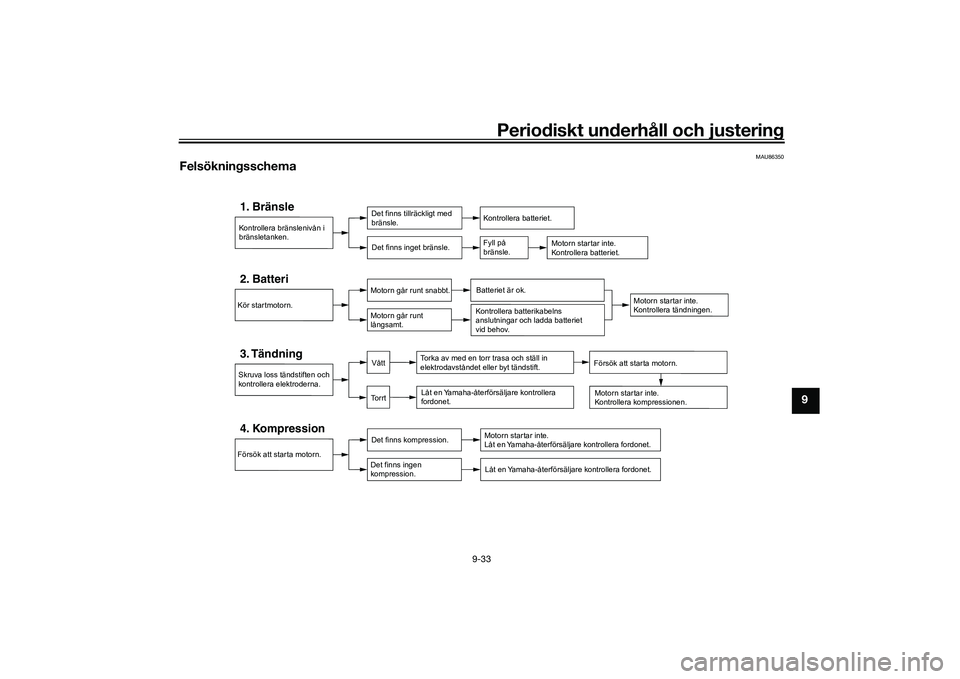

Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UBBDM0M0.book Page 33 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-34
9
MAU86420
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
 Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBBDM0M0.book Page 34 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-35
9
MAU76561
Nödfallsläge Fordonet kan fortfarande slås på och mo-
torn kan startas även om du förlorar eller
skadar den smarta nyckeln eller om nyck-
elns batteri är urladdat. Du behöver det
smarta nyckelsystemets identifikations-
nummer.
Använda fordonet i nödfallsläge1. Stanna fordonet på en säker plats och vrid huvudströmbrytaren till “OFF”.
2. Tryck in huvudströmbrytaren i 5 sek- under tills indikatorlampan för det
smarta nyckelsystemet blinkar en
gång och släpp huvudströmbrytaren.
Upprepa två gånger till. Indikatorlam-
pan för det smarta nyckelsystemet
tänds i tre sekunder för att visa att sys-
temet övergår till nödfallsläge. 3. Ange identifikationsnumret på följan-
de sätt när indikatorlampan för det
smarta nyckelsystemet slocknar.
4. Du anger identifikationsnumret genom att räkna antalet gånger som indika-
torlampan för det smarta nyckelsyste-
met blinkar.
Om identifikationsnumret till exempel
är 123456:
Håll knappen intryckt.

Indikatorlampan för det smarta nyck-
elsystemet börjar att blinka.
 Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
en gång.

“1” har angetts som den första siffran
i identifikationsnumret.

Håll knappen intryckt igen.

Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
två gånger.

“2” har angetts som den andra siffran.

Upprepa proceduren ovan tills alla
siffror i identifikationsnumret har an-
getts. Indikatorlampan för det smarta
nyckelsystemet blinkar i 10 sekunder
om rätt identifikationsnummer har an-
getts.1. Indikatorlampa för smart
nyckelsystem “ ”
1
1. Kort med identifikationsnummer
868588
1
UBBDM0M0.book Page 35 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-36
9
TIPSNödfallsläget avslutas och indikatorlampan
för det smarta nyckelsystemet blinkar
snabbt i 3 sekunder om något av följande
gäller. I sådana fall ska du börja om igen
från steg 2. Om knappen inte används på 10 sek-
under när identifikationsnumret ang-
es.
 Om indikatorlampan för det smarta
nyckelsystemet blinkar nio gånger el-
ler mer.
 Om identifikationsnumret inte anges
på rätt sätt.5. Tryck på knappen en gång till för att
avsluta nödfallsläget när indikatorlam-
pan för det smarta nyckelsystemet ly-
ser. Indikatorlampan för det smarta
nyckelsystemet slocknar och tänds
sedan i cirka 4 sekunder.
6. Vrid huvudströmbrytaren till “ON” när indikatorlampan för det smarta nyck-
elsystemet lyser. Fordonet kan nu kö-
ras normalt.
