Instrument och kontrollfunktioner
6-11
6
MAU12952
Bromshandtag till bakbromsBromshandtaget till bakbromsen sitter pla-
cerat på vänster styrgrepp. För att bromsa
med bakhjulsbromsen, dra in bromshand-
taget mot styrgreppet.
MAU53142
ABSYamaha ABS (Anti-lock Brake System) be-står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande sensation kan kän-
nas i bromshandtagen när ABS är aktiverat.
I sådana fall ska du fortsätta att ansätta
bromsarna och låta ABS-systemet arbeta,
“pumpa” inte bromsarna eftersom det
minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.  ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
fordonets främre delar, och om något
av bromshandtagen ansätts bara en
aning, kan en lätt vibration kännas,
men detta är inget fel.
 ABS-systemet har ett testläge som
gör att föraren kan känna av pulsatio-
nen i bromshandtagen när ABS-funk-
tionen är inkopplad. Ta kontakt med
din Yamaha-återförsäljare eftersom
specialverktyg måste användas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
1. Bromshandtag till bakbroms1
UBBDM0M0.book Page 11 Monday, June 14, 2021 1:22 PM

Instrument och kontrollfunktioner
6-12
6
MAUN2810
AntispinnsystemAntispinnsystemet (TCS) bidrar till motor-
cykelns förmåga att behålla dragkraften när
den accelererar på hala ytor, som t.ex. på
grusvägar eller våta vägunderlag. Om gi-
varna känner av att det bakre hjulet börjar
att spinna (på ett okontrollerat sätt), så reg-
lerar antispinnsystemet motorns kraft tills
väggreppet har återställts.
När antispinn är aktiverat blinkar “ ”-in-
dikeringslampan. Du kan märka ändringar i
motorns reaktion eller ljud från avgassyste-
met.
VARNING
MWA18860
Antispinnsystemet ersätter inte ansvars-
full körning enligt rådande förhållanden.
Antispinnsystemet kan inte förhindra att
motorcykeln förlorar dragkraften om
den kör för snabbt in i kurvor, när den
accelererar kraftigt i skarpa vinklar eller
vid inbromsning och det kan inte förhin-
dra framhjulet från att spinna. Precis
som med alla fordon ska du vara försik-
tig när du närmar dig ytor som kan vara
hala, och undvika verkligt hala ytor.
Ställa in antispinnsystemet
När fordonet slås på aktiveras antispinn au-
tomatiskt.
Om du vill stänga av antispinnsystemet
trycker du på “MENU” för att ändra multi-
funktionsdisplayen till displayen för antis-
pinnsystemet. Tryck sedan på “MENU” i tre
sekunder. Displayen visar “TCS OFF” och
indikeringslampan “ ” tänds.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
2
1
1
2
1. Antispinnsystemets indikeringslampa Ž
2. Display för antispinnsystem
1
2
UBBDM0M0.book Page 12 Monday, June 14, 2021 1:22 PM

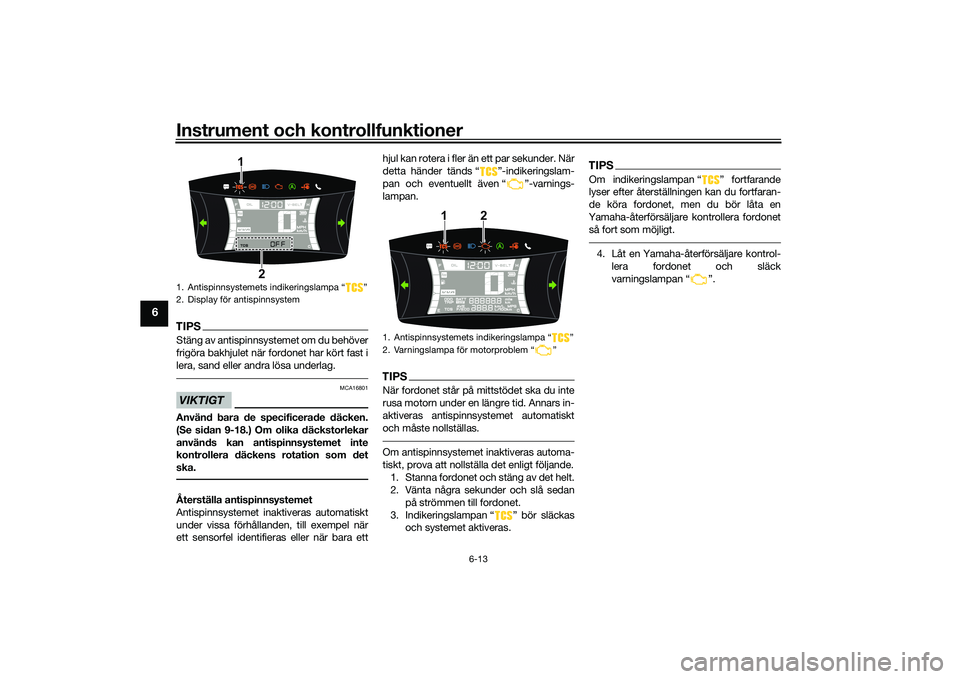

Instrument och kontrollfunktioner
6-13
6
TIPSStäng av antispinnsystemet om du behöver
frigöra bakhjulet när fordonet har kört fast i
lera, sand eller andra lösa underlag.VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 9-18.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som det
ska.Återställa antispinnsystemet
Antispinnsystemet inaktiveras automatiskt
under vissa förhållanden, till exempel när
ett sensorfel identifieras eller när bara etthjul kan rotera i fler än ett par sekunder. När
detta händer tänds “ ”-indikeringslam-
pan och eventuellt även “ ”-varnings-
lampan.
TIPSNär fordonet står på mittstödet ska du inte
rusa motorn under en längre tid. Annars in-
aktiveras antispinnsystemet automatiskt
och måste nollställas.Om antispinnsystemet inaktiveras automa-
tiskt, prova att nollställa det enligt följande.
1. Stanna fordonet och stäng av det helt.
2. Vänta några sekunder och slå sedan på strömmen till fordonet.
3. Indikeringslampan “ ” bör släckas och systemet aktiveras.
TIPSOm indikeringslampan “ ” fortfarande
lyser efter återställningen kan du fortfaran-
de köra fordonet, men du bör låta en
Yamaha-återförsäljare kontrollera fordonet så fort som möjligt.4. Låt en Yamaha-återförsäljare kontrol-
lera fordonet och släck
varningslampan “ ”.
1. Antispinnsystemets indikeringslampa “ ”
2. Display för antispinnsystem
1
2
1. Antispinnsystemets indikeringslampa Ž
2. Varningslampa för motorproblem Ž
1
2
UBBDM0M0.book Page 13 Monday, June 14, 2021 1:22 PM

Konsumentinformation
12-2
12
Typskylten är monterad på insidan av det
bakre förvaringsfacket. (Se sidan 6-17.)
Skriv ner informationen på denna skylt i ut-
rymmet för det. Du behöver denna informa-
tion när du beställer reservdelar från en
Yamaha-återförsäljare.
MAU69910
DiagnoskontaktSe bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är:  Data om fordonsstatus och motorns
prestanda
 Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre- prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.
1. FI-diagnostikkontakt
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
