2021 YAMAHA NMAX 155 Betriebsanleitungen (in German)

Beschreibung
2-2
2
GAU10421

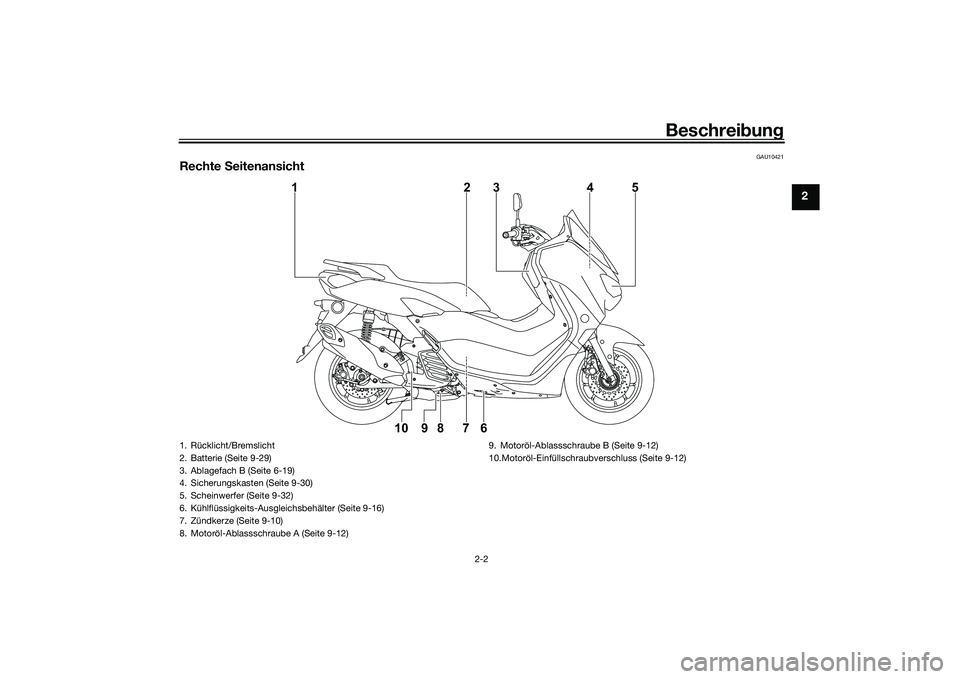

Rechte Seitenansicht
1
10 9 8 7 623 4 5
1. Rücklicht/Bremslicht
2. Batterie (Seite 9-29)
3. Ablagefach B (Seite 6-19)
4. Sicherungskasten (Seite 9-30)
5. Scheinwerfer (Seite 9-32)
6. Kühlflüssigkeits-Ausgleichsbehälter (Seite 9-16)
7. Zündkerze (Seite 9-10)
8. Motoröl-Ablassschraube A (Seite 9-12)
9. Motoröl-Ablassschraube B (Seite 9-12)
10.Motoröl-Einfüllschraubverschluss (Seite 9-12)
UBBDG0G0.book Page 2 Monday, June 14, 2021 9:46 AM

Beschreibung
2-3
2
GAU10431

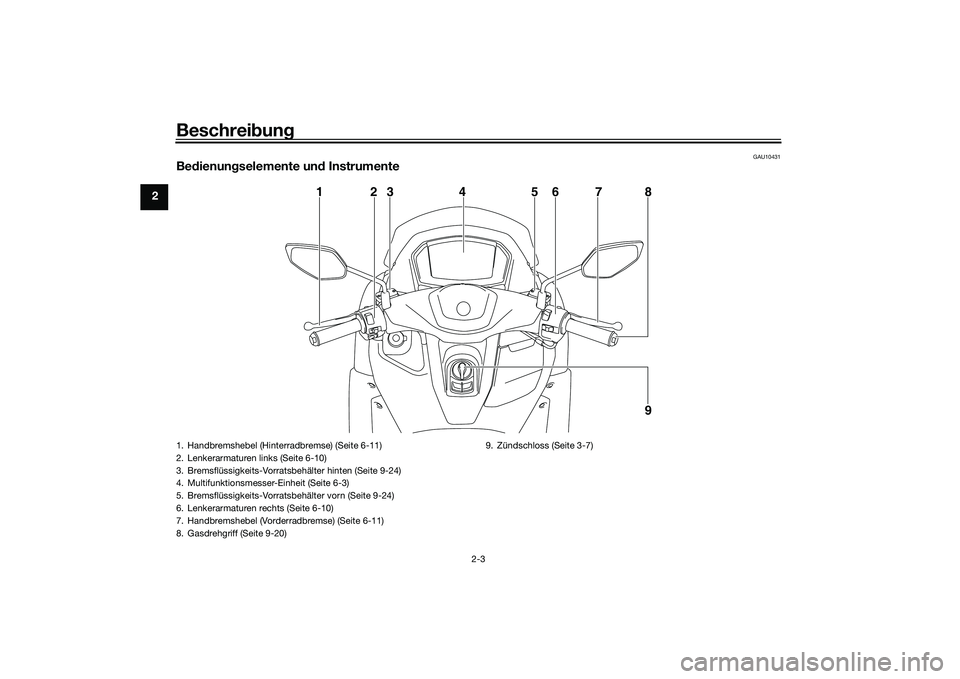

Be dienun gselemente un d Instrumente
123 4 5678
9
1. Handbremshebel (Hinterradbremse) (Seite 6-11)
2. Lenkerarmaturen links (Seite 6-10)
3. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 9-24)
4. Multifunktionsmesser-Einheit (Seite 6-3)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 9-24)
6. Lenkerarmaturen rechts (Seite 6-10)
7. Handbremshebel (Vorderradbremse) (Seite 6-11)
8. Gasdrehgriff (Seite 9-20) 9. Zündschloss (Seite 3-7)UBBDG0G0.book Page 3 Monday, June 14, 2021 9:46 AM

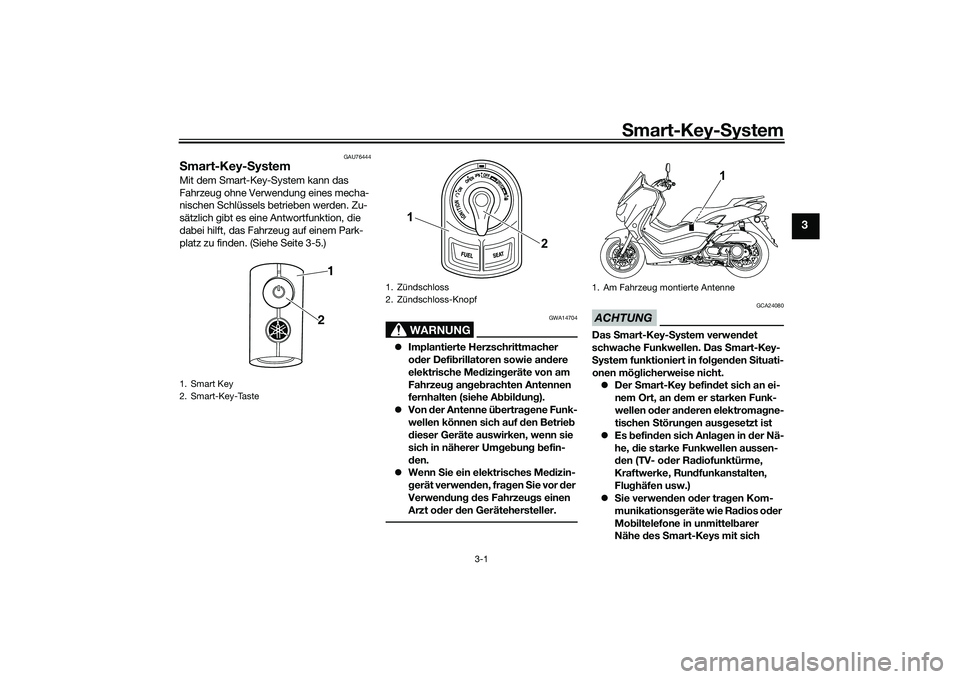

Smart-Key- System
3-1
3
GAU76444
S mart-Key- SystemMit dem Smart-Key-System kann das
Fahrzeug ohne Verwendung eines mecha-
nischen Schlüssels betrieben werden. Zu-
sätzlich gibt es eine Antwortfunktion, die
dabei hilft, das Fahrzeug auf einem Park-
platz zu finden. (Siehe Seite 3-5.)
WARNUNG
GWA14704
 Implantierte Herzschrittmacher
oder Defi brillatoren sowie an dere
elektrische Me dizin geräte von am
Fahrzeu g an geb rachten Antennen
fernhalten (siehe A bbildun g).
 Von der Antenne ü bertra gene Funk-
wellen können sich auf d en Betrieb
d ieser Geräte auswirken, wenn sie
sich in näherer Um geb un g b efin-
d en.
 Wenn Sie ein elektrisches Me dizin-
g erät verwen den, fra gen Sie vor d er
Verwen dun g d es Fahrzeu gs einen
Arzt o der den Gerätehersteller.
ACHTUNG
GCA24080
Das Smart-Key- System verwen det
schwache Funkwellen. Das S mart-Key-
S ystem funktioniert in fol gen den Situati-
onen mö glicherweise nicht.
 Der Smart-Key befin det sich an ei-
nem Ort, an dem er starken Funk-
wellen o der an deren elektroma gne-
tischen Störun gen aus gesetzt ist
 Es befin den sich Anla gen in d er Nä-
he, die starke Funkwellen aussen-
d en (TV- o der Ra diofunktürme,
Kraftwerke, Run dfunkanstalten,
Flu ghäfen usw.)
 Sie verwen den o der tra gen Kom-
munikations geräte wie Rad ios oder
Mo biltelefone in unmittel barer
Nähe des Smart-Keys mit sich
1. Smart Key
2. Smart-Key-Taste
1
2
1. Zündschloss
2. Zündschloss-Knopf
2
1
1. Am Fahrzeug montierte Antenne
1
UBBDG0G0.book Page 1 Monday, June 14, 2021 9:46 AM

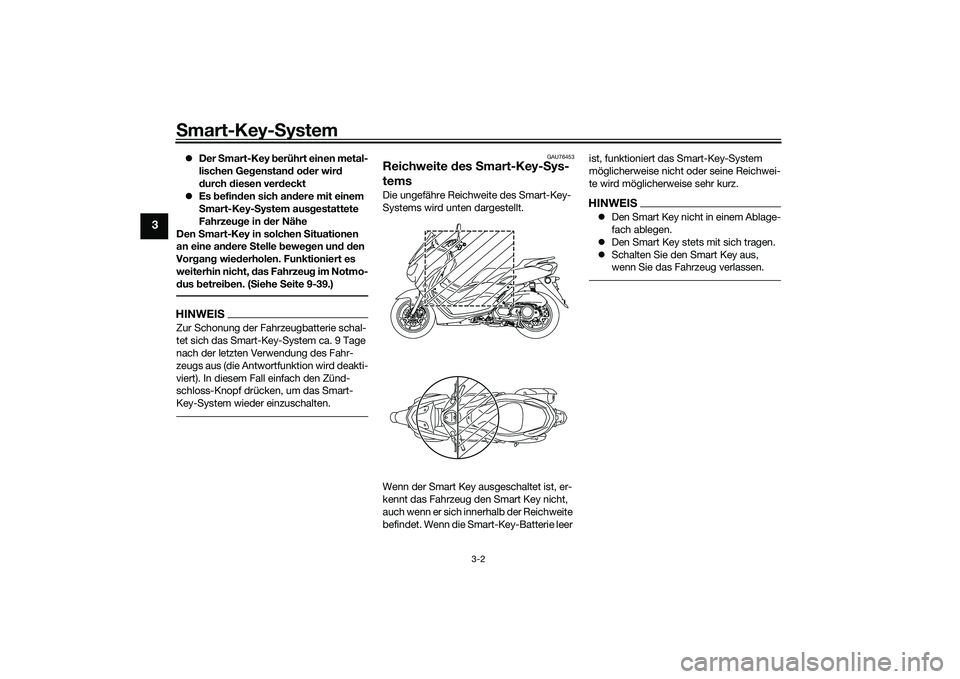

Smart-Key-S ystem
3-2
3
Der Smart-Key berührt einen metal-
lischen Ge genstan d od er wir d
d urch diesen ver deckt
 Es befin den sich an dere mit einem
S mart-Key- System aus gestattete
Fahrzeug e in der Nähe
Den Smart-Key in solchen S ituationen
an eine an dere Stelle beweg en un d d en
Vor gan g wie derholen. Funktioniert es
weiterhin nicht, das Fahrzeu g im Notmo-
d us betrei ben. ( Siehe Seite 9-39.)HINWEISZur Schonung der Fahrzeugbatterie schal-
tet sich das Smart-Key-System ca. 9 Tage
nach der letzten Verwendung des Fahr-
zeugs aus (die Antwortfunktion wird deakti-
viert). In diesem Fall einfach den Zünd-
schloss-Knopf drücken, um das Smart-
Key-System wieder einzuschalten.
GAU76453
Reichweite des S mart-Key- Sys-
temsDie ungefähre Reichweite des Smart-Key-
Systems wird unten dargestellt.
Wenn der Smart Key ausgeschaltet ist, er-
kennt das Fahrzeug den Smart Key nicht,
auch wenn er sich innerhalb der Reichweite
befindet. Wenn die Smart-Key-Batterie leer ist, funktioniert das Smart-Key-System
möglicherweise nicht oder seine Reichwei-
te wird möglicherweise sehr kurz.
HINWEIS
Den Smart Key nicht in einem Ablage-
fach ablegen.
 Den Smart Key stets mit sich tragen.
 Schalten Sie den Smart Key aus,
wenn Sie das Fahrzeug verlassen.
UBBDG0G0.book Page 2 Monday, June 14, 2021 9:46 AM

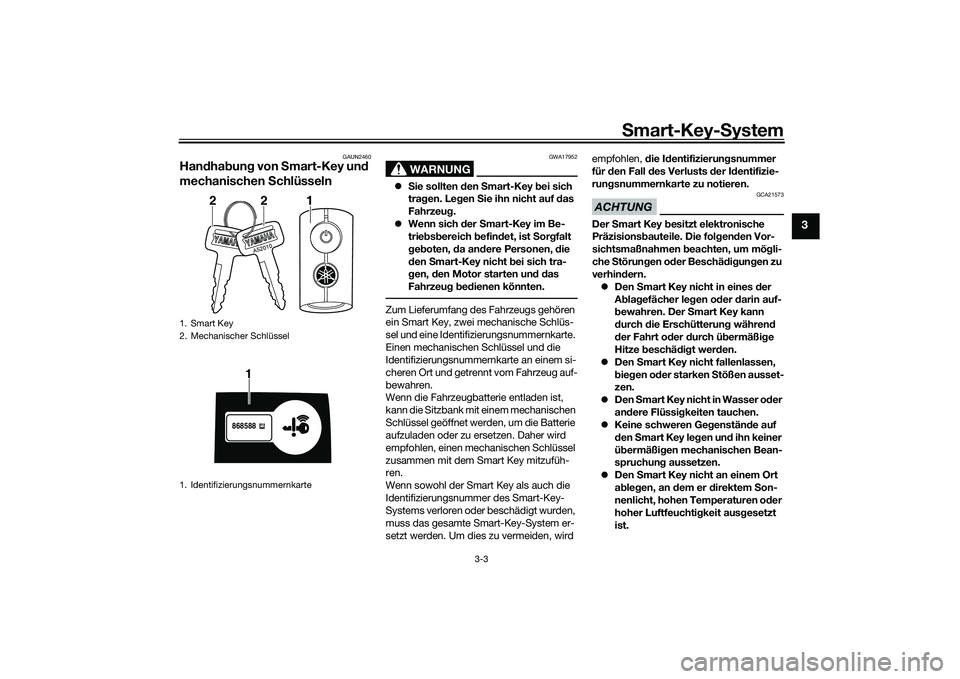

Smart-Key- System
3-3
3
GAUN2460
Han dha bun g von Smart-Key un d
mechanischen Schlüsseln
WARNUNG
GWA17952
 Sie sollten d en Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf d as
Fahrzeu g.
 Wenn sich d er Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, d a andere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.Zum Lieferumfang des Fahrzeugs gehören
ein Smart Key, zwei mechanische Schlüs-
sel und eine Identifizierungsnummernkarte.
Einen mechanischen Schlüssel und die
Identifizierungsnummern karte an einem si-
cheren Ort und getrennt vom Fahrzeug auf-
bewahren.
Wenn die Fahrzeugbatterie entladen ist,
kann die Sitzbank mit einem mechanischen
Schlüssel geöffnet werden, um die Batterie
aufzuladen oder zu ersetzen. Daher wird
empfohlen, einen mechanischen Schlüssel
zusammen mit dem Smart Key mitzufüh-
ren.
Wenn sowohl der Smart Key als auch die
Identifizierungsnummer des Smart-Key-
Systems verloren oder beschädigt wurden,
muss das gesamte Smart-Key-System er-
setzt werden. Um dies zu vermeiden, wird empfohlen,
die I dentifizierun gsnummer
für den Fall des Verlusts der I dentifizie-
run gsnummernkarte zu notieren.
ACHTUNG
GCA21573
Der Smart Key b esitzt elektronische
Präzisions bauteile. Die fol gen den Vor-
sichtsmaßnahmen beachten, um mö gli-
che Störun gen o der Beschä dig un gen zu
verhin dern.
 Den Smart Key nicht in eines d er
A bla gefächer le gen o der darin auf-
b ewahren. Der Smart Key kann
d urch die Erschütterun g währen d
d er Fahrt o der durch üb ermäßige
Hitze beschä dig t wer den.
 Den Smart Key nicht fallenlassen,
b ie gen o der starken Stößen ausset-
zen.
 Den Smart Key nicht in Wasser o der
an der e Flüssi
gk
eiten tauchen.
 Keine schweren Ge genstän de auf
d en Smart Key le gen un d ihn keiner
ü b ermäßi gen mechanischen Bean-
spruchun g aussetzen.
 Den Smart Key nicht an einem Ort
a b le gen, an dem er direktem Son-
nenlicht, hohen Temperaturen o der
hoher Luftfeuchtig keit ausgesetzt
ist.
1. Smart Key
2. Mechanischer Schlüssel
1. Identifizierungsnummernkarte
A52010
221
868588
1
UBBDG0G0.book Page 3 Monday, June 14, 2021 9:46 AM

Smart-Key-S ystem
3-4
3
Den Smart Key nicht beschleifen
o der versuchen zu än dern.
 Den Smart Key fernhalten von star-
ken Mag netfeldern un d ma gneti-
schen Ob jekten wie ma gnetische
S chlüsselhalter, Fernseh geräte un d
Computer.
 Den Smart Key fernhalten von elek-
trischen me dizinischen Geräten.
 Es dürfen keine Öle, Poliermittel,
Kraftstoffe o der ir gen dwelche star-
ken Chemikalien mit dem Smart
Key in Berührun g kommen. Das
S mart-Key-Gehäuse kann sich ver-
fär ben o der Risse bekommen.HINWEIS Die Lebensdauer der Smart-Key-Bat-
terie beträgt ca. zwei Jahre, dieser
Wert kann jedoch je nach Betriebsbe-
dingungen abweichen.
 Die Smart-Key-Batterie muss ersetzt
werden, wenn die Kontrollleuchte des
Smart-Key-Systems nach dem Ein-
schalten des Fahrzeugs 20 Sekunden
lang blinkt oder wenn die Kontroll-
leuchte des Smart-Key-Systems nach
dem Drücken des Smart-Key-Knop-
fes nicht aufleuchtet. (Siehe Seite 3-6.)
Wenn nach dem Ersetzen der Smart-
Key-Batterie das Smart-Key-System immer noch nicht funktioniert, die
Fahrzeugbatterie kontrollieren und
dann das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
 Wenn der Smart Key ständig Radio-
wellen empfängt, entlädt sich die
Smart-Key-Batterie schnell. (Wenn er
z.B. in der Nähe elektrischer Geräte
wie Fernseher, Radios oder Computer
aufbewahrt wird.)
 Es können bis zu sechs Smart Keys
für dasselbe Fahrzeug registriert wer-
den. Fragen Sie eine Yamaha-Fach-
werkstatt wegen Ersatz-Smart-Keys.
 Wenn ein Smart Key verloren geht, so-
fort eine Yamaha-Fachwerkstatt kon-
taktieren, damit das Fahrzeug nicht
gestohlen wird usw.
GAU76474
Smart Key
WARNUNG
GWA17952
 Sie sollten d en Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf d as
Fahrzeug .
 Wenn sich der Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, d a andere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeug b ed ienen könnten.Ein- o der Ausschalten d es Smart Keys
Den Smart-Key-Knopf ca. 1 Sekunde lang
drücken, um den Smart Key ein- oder aus-
zuschalten. Wenn der Smart Key ausge-1. Kontrollleuchte des Smart-Key-Systems
2. Smart-Key-Taste
1
2
UBBDG0G0.book Page 4 Monday, June 14, 2021 9:46 AM

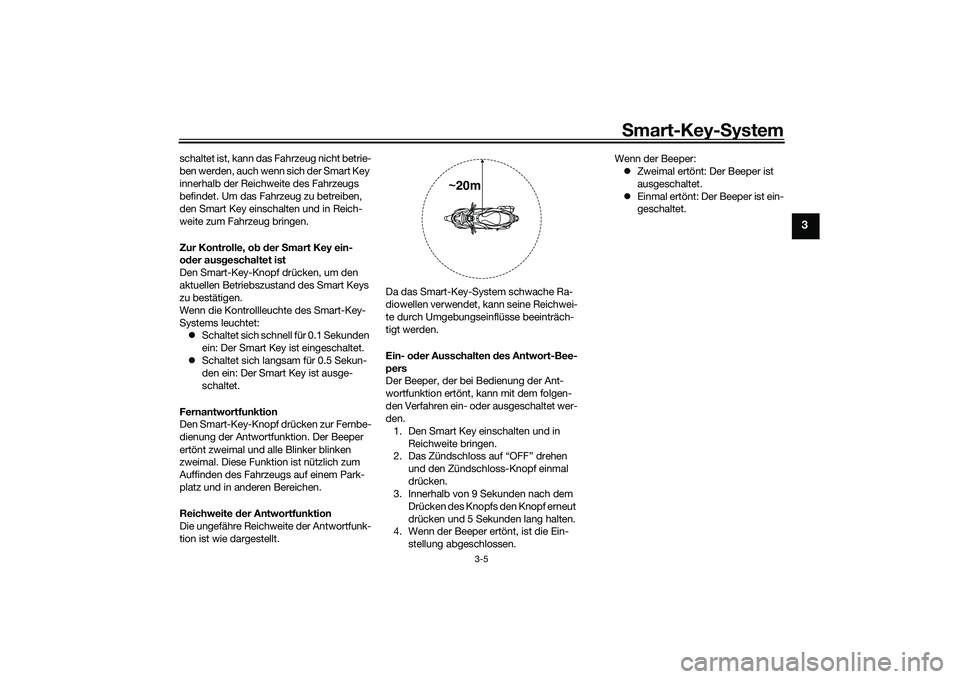

Smart-Key- System
3-5
3
schaltet ist, kann das Fahrzeug nicht betrie-
ben werden, auch wenn sich der Smart Key
innerhalb der Reichweite des Fahrzeugs
befindet. Um das Fahrzeug zu betreiben,
den Smart Key einschalten und in Reich-
weite zum Fahrzeug bringen.
Zur Kontrolle, o b d er Smart Key ein-
o der aus geschaltet ist
Den Smart-Key-Knopf drücken, um den
aktuellen Betriebszustand des Smart Keys
zu bestätigen.
Wenn die Kontrollleuchte des Smart-Key-
Systems leuchtet:  Schaltet sich schnell für 0.1 Sekunden
ein: Der Smart Key ist eingeschaltet.
 Schaltet sich langsam für 0.5 Sekun-
den ein: Der Smart Key ist ausge-
schaltet.
Fernantwortfunktion
Den Smart-Key-Knopf drücken zur Fernbe-
dienung der Antwortfunktion. Der Beeper
ertönt zweimal und alle Blinker blinken
zweimal. Diese Funktion ist nützlich zum
Auffinden des Fahrzeugs auf einem Park-
platz und in anderen Bereichen.
Reichweite der Antwortfunktion
Die ungefähre Reichweite der Antwortfunk-
tion ist wie dargestellt. Da das Smart-Key-System schwache Ra-
diowellen verwendet, kann seine Reichwei-
te durch Umgebungseinflüsse beeinträch-
tigt werden.
Ein- o
der Ausschalten d es Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den. 1. Den Smart Key einschalten und in Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen
und den Zündschloss-Knopf einmal
drücken.
3. Innerhalb von 9 Sekunden nach dem
Drücken des Knopfs den Knopf erneut
drücken und 5 Sekunden lang halten.
4. Wenn der Beeper ertönt, ist die Ein-
stellung abgeschlossen. Wenn der Beeper:
 Zweimal ertönt: Der Beeper ist
ausgeschaltet.
 Einmal ertönt: Der Beeper ist ein-
geschaltet.
~20m
UBBDG0G0.book Page 5 Monday, June 14, 2021 9:46 AM

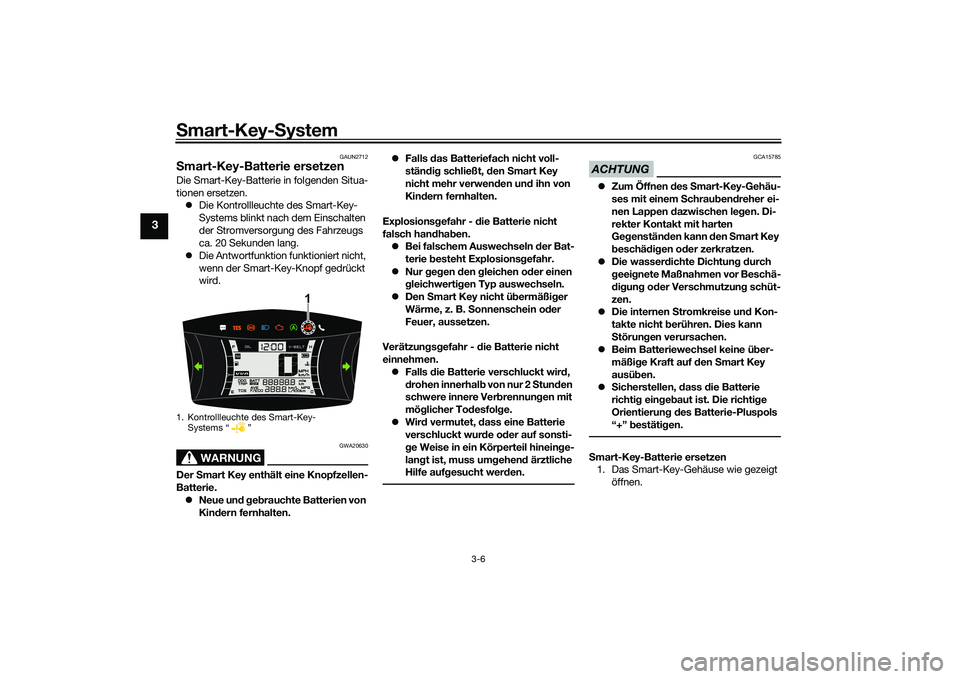

Smart-Key-S ystem
3-6
3
GAUN2712
Smart-Key-Batterie ersetzenDie Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
 Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
 Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA20630
Der Smart Key enthält eine Knopfzellen-
Batterie.  Neue un d g eb rauchte Batterien von
Kin dern fernhalten. 
Falls das Batteriefach nicht voll-
stän dig schließt, den Smart Key
nicht mehr verwen den un d ihn von
Kin dern fernhalten.
Explosions gefahr - die Batterie nicht
falsch han dha ben.
 Bei falschem Auswechseln der Bat-
terie besteht Explosions gefahr.
 Nur geg en den gleichen o der einen
g leichwerti gen Typ auswechseln.
 Den Smart Key nicht ü bermäßi ger
Wärme, z. B. Sonnenschein o der
Feuer, aussetzen.
Verätzun gsg efahr - d ie Batterie nicht
einnehmen.
 Falls die Batterie verschluckt wir d,
d rohen innerhal b v on nur 2 S
tu
nd en
schwere innere Ver brennun gen mit
mö glicher To desfol ge.
 Wir d vermutet, dass eine Batterie
verschluckt wur de o der auf sonsti-
g e Weise in ein Körperteil hinein ge-
lan gt ist, muss um gehen d ärztliche
Hilfe auf gesucht wer den.
ACHTUNG
GCA15785
 Zum Öffnen des Smart-Key-Gehäu-
ses mit einem Schrau ben dreher ei-
nen Lappen dazwischen leg en. Di-
rekter Kontakt mit harten
Ge genstän den kann d en Smart Key
b eschäd ig en o der zerkratzen.
 Die wasser dichte Dichtun g d urch
g eei gnete Maßnahmen vor Beschä-
d ig un g od er Verschmutzun g schüt-
zen.
 Die internen S tromkreise und Kon-
takte nicht b erühren. Dies kann
S törun gen verursachen.
 Beim Batteriewechsel keine ü ber-
mäßi ge Kraft auf d en Smart Key
ausü ben.
 Sicherstellen, dass die Batterie
richti g ein geb aut ist. Die richti ge
Or i

entierun g d es Batterie-Pluspols
“+” bestäti gen.
S mart-Key-Batterie ersetzen
1. Das Smart-Key-Gehäuse wie gezeigt
öffnen.
1. Kontrollleuchte des Smart-Key-Systems “ ”
1
UBBDG0G0.book Page 6 Monday, June 14, 2021 9:46 AM
