2021 YAMAHA NMAX 155 Betriebsanleitungen (in German)

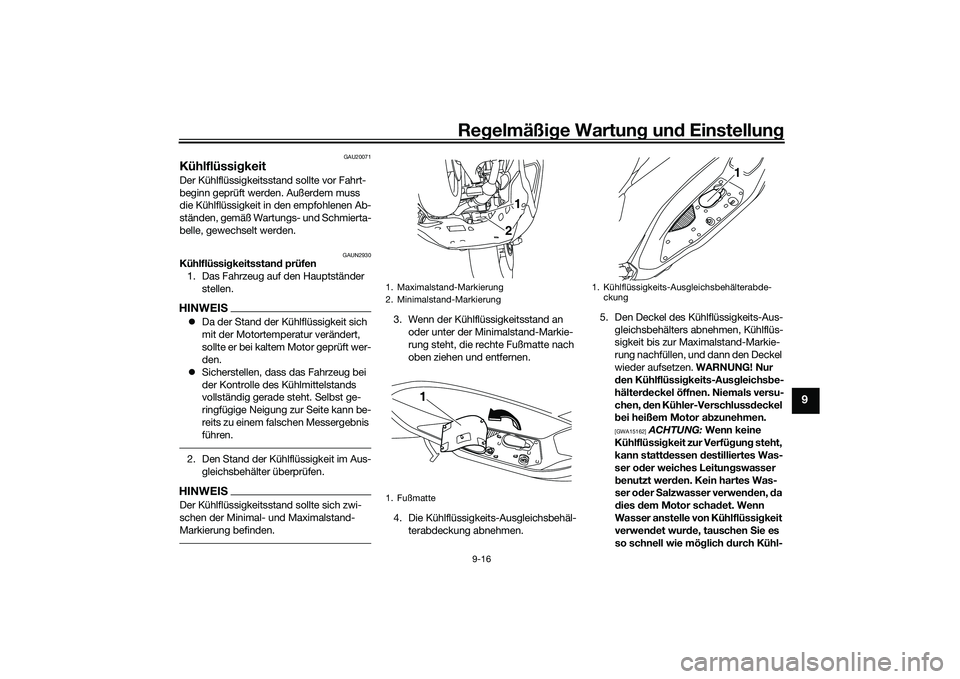

Regelmäßi ge Wartun g und Einstellun g
9-16
9
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUN2930
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
3. Wenn der Kühlflüssigkeitsstand an oder unter der Minimalstand-Markie-
rung steht, die rechte Fußmatte nach
oben ziehen und entfernen.
4. Die Kühlflüssigkeits-Ausgleichsbehäl- terabdeckung abnehmen. 5. Den Deckel des Kühlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-Markie-
rung nachfüllen, und dann den Deckel
wieder aufsetzen. WARNUNG! Nur
d en Kühlflüssi gkeits-Ausg leichsbe-
hälter deckel öffnen. Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.

[GWA15162]
ACHTUNG: Wenn keine
Kühlflüssi gkeit zur Verfü gun g steht,
kann statt dessen destilliertes Was-
ser o der weiches Leitun gswasser
b enutzt wer den. Kein hartes Was-
ser o der Salzwasser verwen den, da
d ies dem Motor scha det. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen S ie es
so schnell wie mö glich durch Kühl-
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1. Fußmatte
1
2
1
1. Kühlflüssigkeits-Ausgleichsbehälterabde- ckung
1
UBBDG0G0.book Page 16 Monday, June 14, 2021 9:46 AM

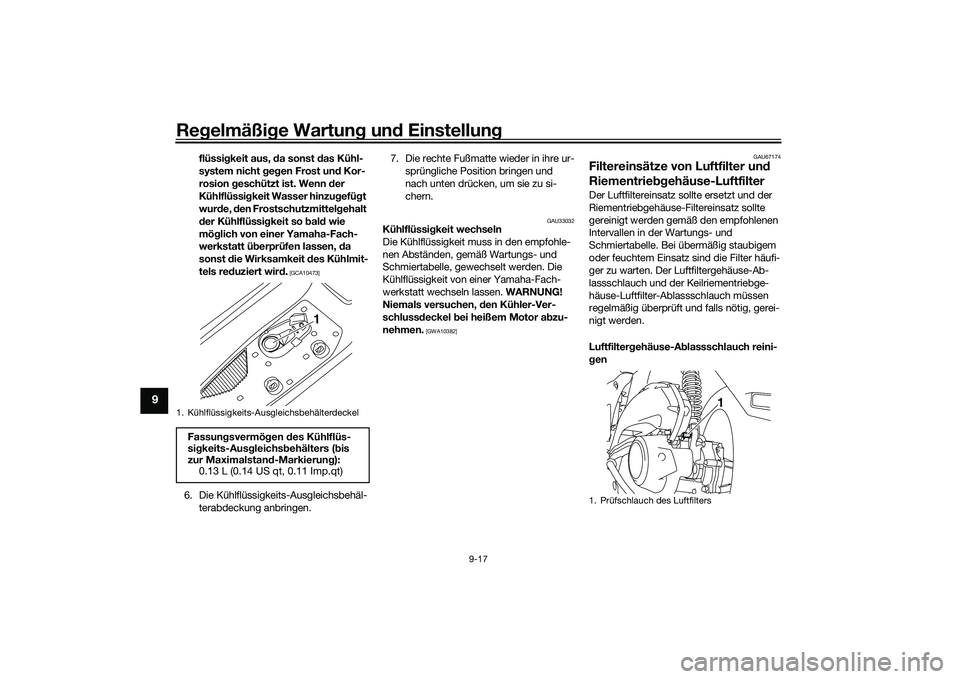

Regelmäßi ge Wartun g un d Einstellun g
9-17
9
flüssigkeit aus, da sonst d as Kühl-
system nicht g eg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so bal d wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
6. Die Kühlflüssigkeits-Ausgleichsbehäl-
terabdeckung anbringen. 7. Die rechte Fußmatte wieder in ihre ur-
sprüngliche Position bringen und
nach unten drücken, um sie zu si-
chern.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU67174
Filtereinsätze von Luftfilter un
d
Riementrie bgehäuse-LuftfilterDer Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und
Schmiertabelle. Bei übermäßig staubigem
oder feuchtem Einsatz sind die Filter häufi-
ger zu warten. Der Luftfiltergehäuse-Ab-
lassschlauch und der Keilriementriebge-
häuse-Luftfilter-Ablassschlauch müssen
regelmäßig überprüft und falls nötig, gerei-
nigt werden.
Luftfiltergehäuse-A blassschlauch reini-
g en
1. Kühlflüssigkeits-AusgleichsbehälterdeckelFassun gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.13 L (0.14 US qt, 0.11 Imp.qt)
1
1. Prüfschlauch des Luftfilters
1
UBBDG0G0.book Page 17 Monday, June 14, 2021 9:46 AM

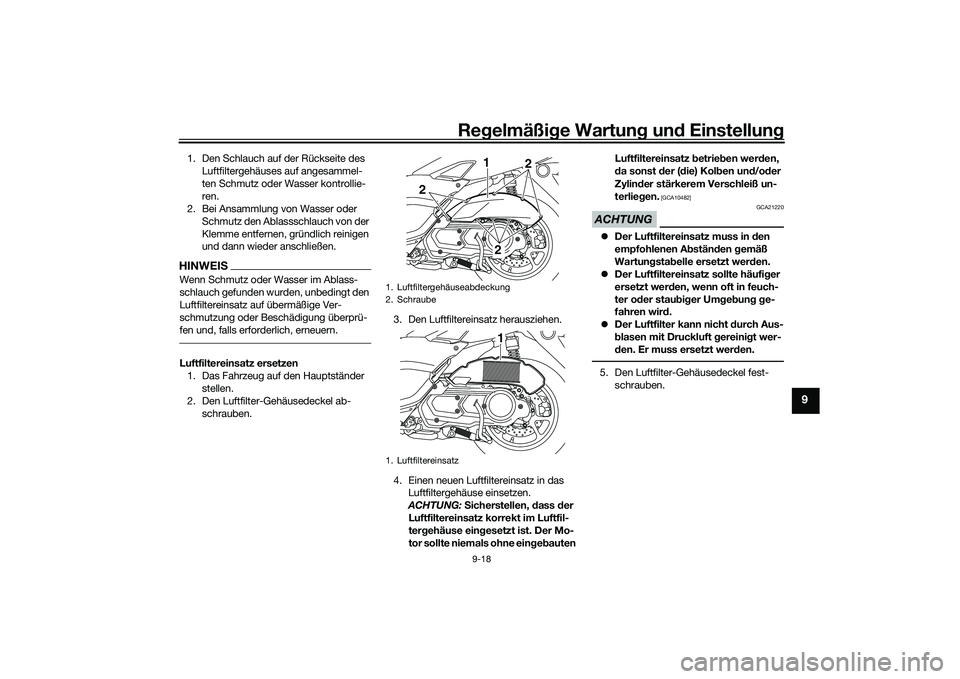

Regelmäßi ge Wartun g und Einstellun g
9-18
9
1. Den Schlauch auf der Rückseite des
Luftfiltergehäuses auf angesammel-
ten Schmutz oder Wasser kontrollie-
ren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.HINWEISWenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz auf übermäßige Ver-
schmutzung oder Be schädigung überprü-
fen und, falls erforderlich, erneuern.Luftfiltereinsatz ersetzen 1. Das Fahrzeug auf den Hauptständer stellen.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben. 3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo-
tor sollte niemals ohne ein geb auten Luftfiltereinsatz
betrie ben wer den,
d a sonst d er (die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
ACHTUNG
GCA21220
 Der Luftfiltereinsatz muss in den
empfohlenen A bstän den gemäß
Wartun gsta belle ersetzt wer den.
 Der Luftfiltereinsatz sollte häufi ger
ersetzt wer den, wenn oft in feuch-
ter o der stau big er Um geb un g g e-
fahren wir d.
 Der Luftfilter kann nicht durch Aus-
b lasen mit Druckluft gereini gt wer-
d en. Er muss ersetzt wer den.5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2 1
2
2
11
UBBDG0G0.book Page 18 Monday, June 14, 2021 9:46 AM

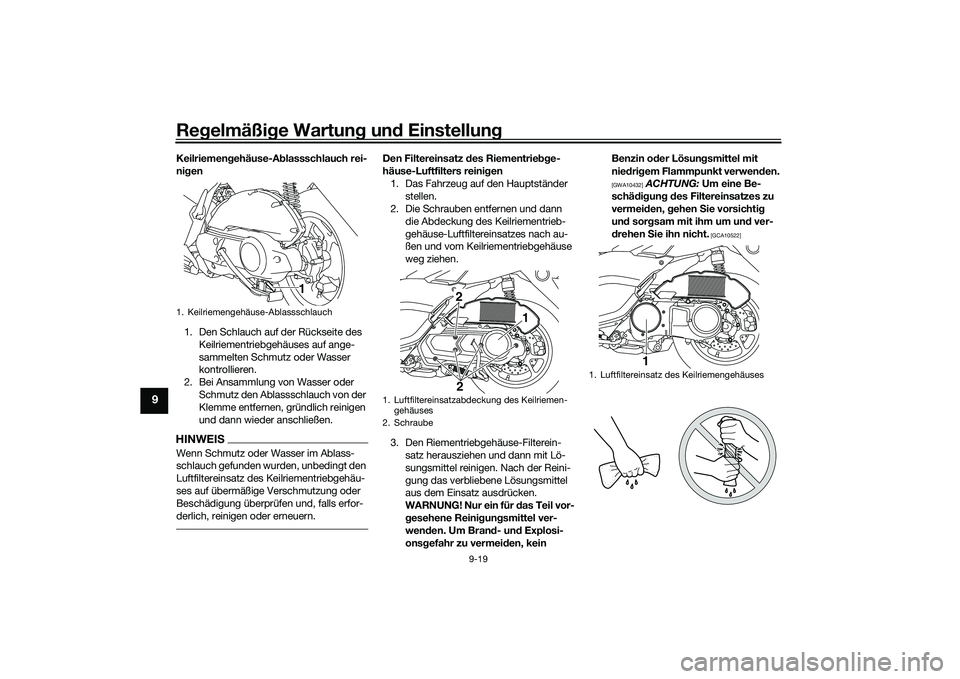

Regelmäßi ge Wartun g un d Einstellun g
9-19
9
Keilriemen gehäuse-A blassschlauch rei-
ni gen
1. Den Schlauch auf der Rückseite des Keilriementriebgehäuses auf ange-
sammelten Schmutz oder Wasser
kontrollieren.
2. Bei Ansammlung von Wasser oder Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.HINWEISWenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz des Keilriementriebgehäu-
ses auf übermäßige Verschmutzung oder
Beschädigung überprüfen und, falls erfor-
derlich, reinigen oder erneuern.
Den Filtereinsatz d es Riementriebge-
häuse-Luftfilters reini gen
1. Das Fahrzeug auf den Hauptständer stellen.
2. Die Schrauben entfernen und dann
die Abdeckung des Keilriementrieb-
gehäuse-Luftfiltereinsatzes nach au-
ßen und vom Keilriementriebgehäuse
weg ziehen.
3. Den Riementriebgehäuse-Filterein- satz herausziehen und dann mit Lö-
sungsmittel reinigen. Nach der Reini-
gung das verbliebe ne Lösungsmittel
aus dem Einsatz ausdrücken.
WARNUNG! Nur ein für das Teil vor-
g esehene Reini gung smittel ver-
wen den. Um Bran d- und Explosi-
ons gefahr zu vermei den, kein Benzin od
er Lösungsmittel mit
nie dri gem Flammpunkt verwen den.

[GWA10432]
ACHTUNG: Um eine Be-
schä dig ung d es Filtereinsatzes zu
vermei den, gehen Sie vorsichti g
un d sor gsam mit ihm um un d ver-
d rehen Sie ihn nicht.
[GCA10522]
1. Keilriemengehäuse-Ablassschlauch
1
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2
1
2
1. Luftfiltereinsatz des Keilriemengehäuses
1
UBBDG0G0.book Page 19 Monday, June 14, 2021 9:46 AM

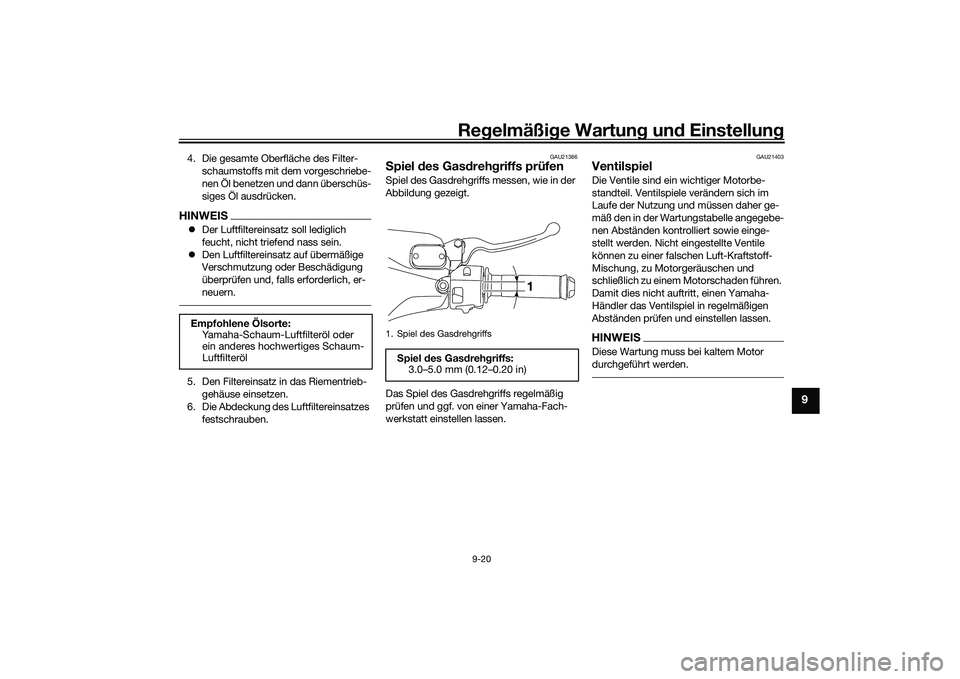

Regelmäßi ge Wartun g und Einstellun g
9-20
9
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.HINWEISDer Luftfiltereinsatz soll lediglich
feucht, nicht triefend nass sein.
 Den Luftfiltereinsatz auf übermäßige
Verschmutzung oder Beschädigung
überprüfen und, falls erforderlich, er-
neuern.5. Den Filtereinsatz in das Riementrieb-
gehäuse einsetzen.
6. Die Abdeckung des Luftfiltereinsatzes festschrauben.
GAU21386
Spiel des Gas dreh griffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Spiel des Gasdrehgriffs
Spiel des Gas dreh griffs:
3.0–5.0 mm (0.12–0.20 in)
1
UBBDG0G0.book Page 20 Monday, June 14, 2021 9:46 AM

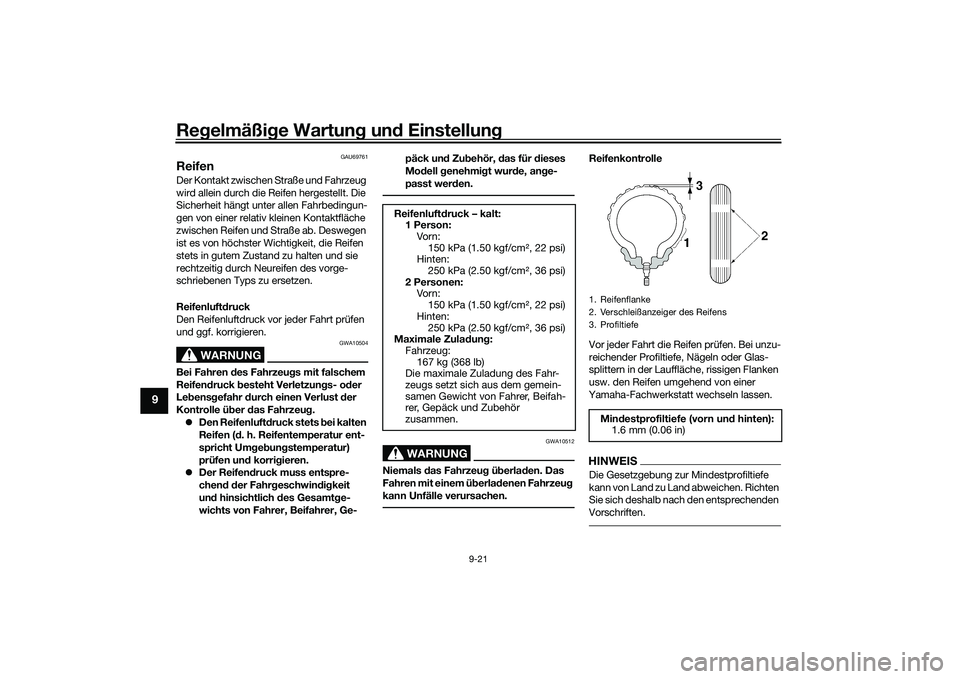

Regelmäßi ge Wartun g un d Einstellun g
9-21
9
GAU69761
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluftd ruck stets bei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb ung stemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge- päck un
d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berlad en. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluft druck – kalt:
1 Person: Vo r n :
150 kPa (1.50 kgf/cm2, 22 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
2 Personen: Vo r n :150 kPa (1.50 kgf/cm2, 22 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Maximale Zula dung :
Fahrzeug: 167 kg (368 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
1. Reifenflanke
2. Verschleißanzeiger des Reifens
3. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
UBBDG0G0.book Page 21 Monday, June 14, 2021 9:46 AM

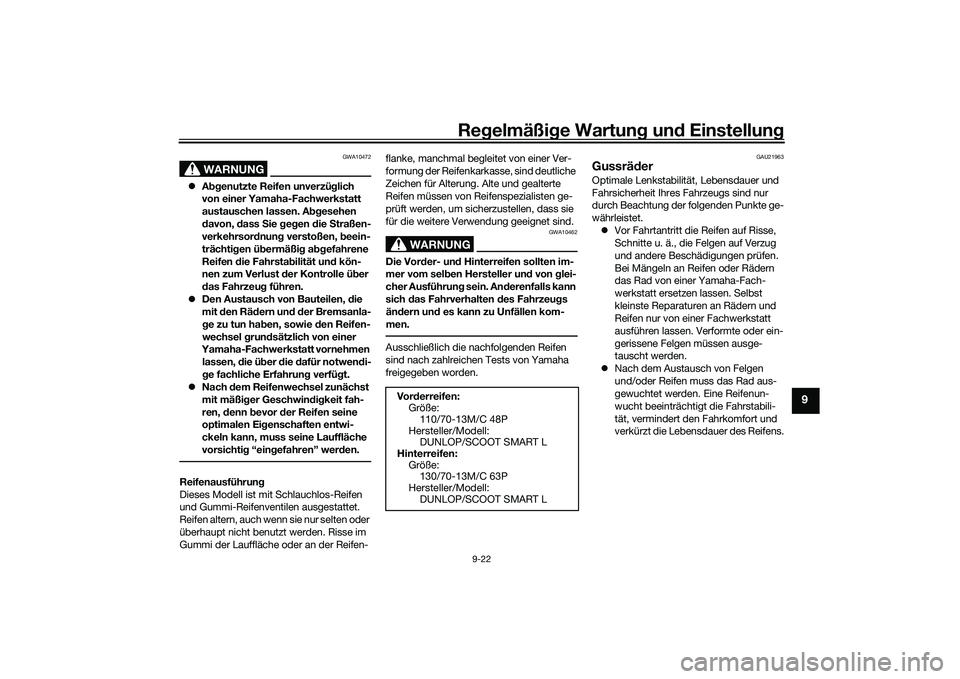

Regelmäßi ge Wartun g und Einstellun g
9-22
9
WARNUNG
GWA10472
Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, b eein-
trächti gen ü bermäßi g a bg efahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Gummi-Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen- flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor
der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführung sein. Anderenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
GAU21963
Gussrä derOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
Vor
derreifen:
Größe:
110/70-13M/C 48P
Hersteller/Modell: DUNLOP/SCOOT SMART L
Hinterreifen: Größe:130/70-13M/C 63P
Hersteller/Modell: DUNLOP/SCOOT SMART L
UBBDG0G0.book Page 22 Monday, June 14, 2021 9:46 AM

Regelmäßi ge Wartun g un d Einstellun g
9-23
9
GAU50861
Spiel des Vor der- un d Hinterra d-
b remshe bels ü berprüfenVorn
Hinten An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22434
S chei ben brems belä ge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las- sen.
1. Kein Bremshebelspiel
1. Kein Bremshebelspiel
1
1
1. Verschleißanzeigerille des Bremsbelags
1 1
UBBDG0G0.book Page 23 Monday, June 14, 2021 9:46 AM
