2021 YAMAHA KODIAK 700 Manuale de Empleo (in Spanish)

11-4
11
Presión de aire del neumático (medida en
neumáticos en frío):Sin carga ni remolque:
Recomendada:Delantero:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Trasero: 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Mínima:
Delantero:32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Con carga o remolque:
Recomendada:
Delantero:50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Trasero:
50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Mínima: Delantero:
45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Trasero: 45.0 kPa (0.450 kgf/cm2, 6.5 psi)Rueda delantera:Tamaño de la llanta:
12 x 6.0 ATRueda trasera:Tamaño de la llanta:12 x 7.5 AT
Freno delantero:Tipo:Freno hidráulico de discoFreno trasero:Tipo:Freno mecánico multidisco húmedoLíquido de frenos:Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla doble
Resorte:
Muelle helicoidal
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 180 mm (7.1 in)Suspensión trasera:Tipo:Horquilla doble
Resorte: Muelle helicoidal
Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda: 230 mm (9.1 in)Sistema eléctrico:Voltaje del sistema:
12 V
UB5K63S0.book Page 4 Monday, October 12, 2020 9:36 AM

11-5
11
Sistema de encendido:TCI
Sistema de carga: Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhLuces:Faro:T19L, 30.0 W/30.0 W
Luz montada en el manillar: T15H, 35.0 W/36.5 W (YFM700FWBD)
Luz de freno/piloto trasero:
21.0 W/5.0 W
Luz de los instrumentos: LED (YFM700FWBD)
Luz indicadora de punto muerto: LED
Testigo de luz de carretera:
LED (YFM700FWBD)
Luz de aviso del nivel de gasolina: LED (YFM700FWB)
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de estacionamiento: LED
Luz indicadora de tracción a las cuatro ruedas: 1.7 W (YFM700FWB) Luz de aviso de avería en el motor:
LED
Luz indicadora de marcha larga: LED (YFM700FWBD)
Luz indicadora de marcha corta:
LED (YFM700FWBD)
Luz indicadora de bloqueo del diferencial: LED (YFM700FWBD)
Luz de aviso de la EPS: LED (YFM700FWBD)
Luz de aviso del voltaje de la batería:
LED (YFM700FWBD)
Fusibles:Fusible principal:40.0 A
Fusible del faro:
10.0 A (YFM700FWB)
15.0 A (YFM700FWBD)
Fusible del sistema de intermitencia:
10.0 A
Fusible del encendido: 10.0 A
Fusible de la toma de corriente continua auxiliar: 10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la tracción a las cuatro ruedas: 10.0 A (YFM700FWBD)
Fusible del motor del ventilador del radiador: 20.0 A
Fusible de la EPS:
40.0 A (YFM700FWBD)
UB5K63S0.book Page 5 Monday, October 12, 2020 9:36 AM

11-6
11
SBU30403Declaración relativa a los niveles de ruido y vi-
braciones (Europa)
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
SBU38670Declaración relativa a los niveles de emisiones
de CO2 (Europa)
La presente medición de CO2 es el resultado de
ensayos realizados durante un ciclo de ensayo fijo
en condiciones de laboratorio con un motor (de
referencia) representativo del tipo de motor (fami-
lia de motores) de que se trate y no constituye ga-
rantía alguna ni implícita ni expresa del
rendimiento de un motor concreto.
UB5K63S0.book Page 6 Monday, October 12, 2020 9:36 AM

12-1
12
SBU26004
INFORMACIÓN PARA EL CONSUMIDOR

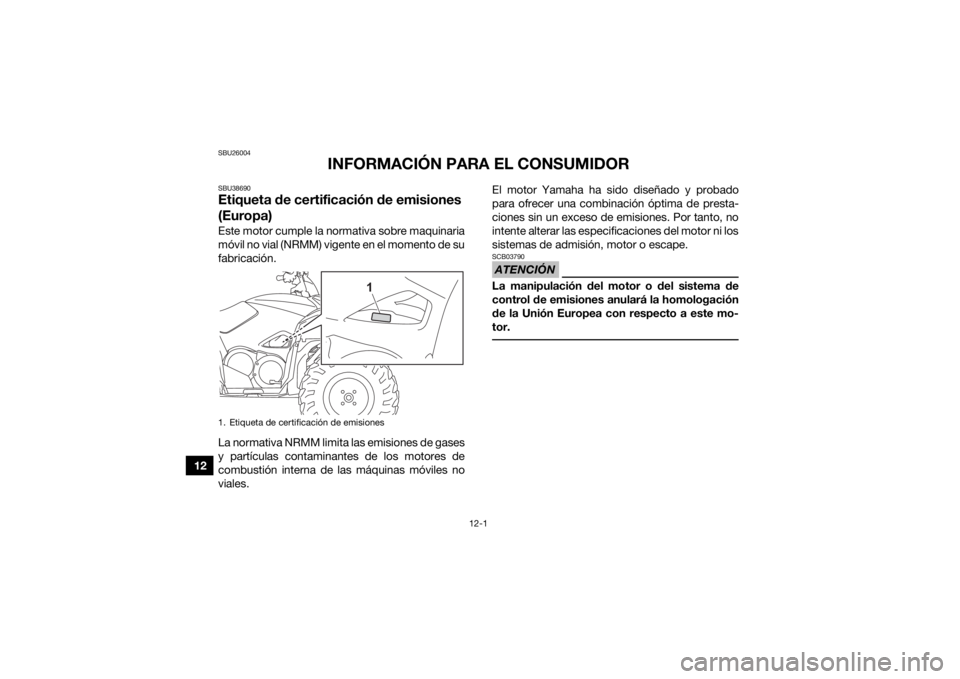

SBU38690Etiqueta de certificación de emisiones
(Europa)Este motor cumple la normativa sobre maquinaria
móvil no vial (NRMM) vigente en el momento de su
fabricación.
La normativa NRMM limita las emisiones de gases
y partículas contaminantes de los motores de
combustión interna de las máquinas móviles no
viales.El motor Yamaha ha sido diseñado y probado
para ofrecer una combinación óptima de presta-
ciones sin un exceso de emisiones. Por tanto, no
intente alterar las especificaciones del motor ni los
sistemas de admisión, motor o escape.
ATENCIÓNSCB03790La manipulación del motor o del sistema de
control de emisiones anulará la homologación
de la Unión Europea con respecto a este mo-
tor.
1. Etiqueta de certificación de emisiones
1
UB5K63S0.book Page 1 Monday,
October 12, 2020 9:36 AM

13-1
13
INDEX
AAccesorios, toma de corriente continua ...................... 5-31
Accesorios y carga ........................................................ 7-6
Aceite del diferencial ............................................6-4, 9-30
Aceite del engranaje final ......................................6-4, 9-27
Aceite de motor ............................................................. 6-4
Aceite de motor y cartucho del filtro de aceite ............ 9-21
Almacenamiento .......................................................... 10-2
Arranque del motor ........................................................ 7-1
Asiento ......................................................................... 5-25BBatería .......................................................................... 9-58
Bloqueo del diferencial, indicadores (YFM700FWBD) ....................................... 5-6
Bombilla de la luz de freno/piloto trasero, cambio ...... 9-69
Bombilla del faro, cambio ............................................ 9-65
Bujes del estabilizador, comprobación ....................... 9-56
Bujía, comprobación .................................................... 9-19CCables, comprobación y engrase ................................ 9-53
Cabrestante ................................................................. 5-30
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 9-55
Compartimento portaobjetos ...................................... 5-26
Conducción del ATV ...................................................... 8-1
Conjuntos de amortiguadores delantero y trasero, ajuste (YFM700FWBD) .............................................. 5-28
Cuadro de mantenimiento, mantenimiento general y engrase ..................................................................... 9-6 Cuadro de mantenimiento, sistema de control
de emisiones ............................................................... 9-4
Cuadros de identificación de averías .......................... 9-73
EEje de dirección, engrase ............................................ 9-57
Enganche del remolque ............................................... 5-30
Especificaciones .......................................................... 11-1
Estacionamiento ............................................................ 7-5
Estacionamiento en una pendiente ............................... 7-6
Etiqueta de certificación de emisiones (Europa) ......... 12-1
Etiqueta de modelo ....................................................... 1-1FFijaciones del bastidor ................................................... 6-9
Filtro de aire, limpieza .................................................. 9-40
Frenos .......................................................................... 9-46
Frenos, delantero y trasero ............................................ 6-4
Freno trasero, ajuste de la maneta, juego libre del pedal .................................................. 9-49
Fusibles, cambio .......................................................... 9-62GGasolina ................................................................ 5-24, 6-4
Guardapolvos de ejes .................................................. 9-52HHolgura de la válvula ................................................... 9-46IIcono de la tracción a las cuatro ruedas (YFM700FWBD) ........................................................... 5-5
Identificación de averías .............................................. 9-72
Información relativa a la seguridad ................................ 3-1
UB5K63S0.book Page 1 Monday, October 12, 2020 9:36 AM

13-2
13
Instrumentos, luces e interruptores ............................... 6-9
Interruptor de arranque ................................................ 5-14
Interruptor de cancelación (YFM700FWBD) ................ 5-14
Interruptor de la bocina ................................................ 5-14
Interruptor de las luces ................................................ 5-14
Interruptor del cabrestante .......................................... 5-14
Interruptor de paro del motor ...................................... 5-13
Interruptores de la luz de freno .................................... 9-53
Interruptores del manillar ............................................. 5-12
Interruptor principal ........................................................ 5-1JJuego de la maneta de aceleración, ajuste ................. 9-45
Juego de la maneta de freno delantero, comprobación ............................................................ 9-49LLimitador de velocidad ................................................ 5-20
Limpieza ....................................................................... 10-1
Líquido de freno, cambio ............................................. 9-49
Líquido refrigerante .............................................. 6-4, 9-32
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 4-1
Luces indicadoras y luces de aviso ............................... 5-1
Luz de aviso de avería del motor ................................... 5-4
Luz de aviso de la EPS (YFM700FWBD) ........................ 5-4
Luz de aviso de la temperatura del líquido refrigerante ................................................................... 5-3
Luz de aviso del nivel de gasolina (YFM700FWB) ......... 5-4
Luz de aviso del voltaje de la batería ............................. 5-3
Luz del faro, ajuste ....................................................... 9-68
Luz indicadora de estacionamiento ............................... 5-2
Luz indicadora de la luz de carretera ............................. 5-3
Luz indicadora de marcha atrás .................................... 5-2 Luz indicadora de marcha corta (YFM700FWBD) ......... 5-2
Luz indicadora de marcha larga (YFM700FWBD) .......... 5-2
Luz indicadora de punto muerto .................................... 5-2
Luz indicadora de tracción a las cuatro
ruedas (YFM700FWB) .................................................. 5-5
MManeta de aceleración ......................................... 5-19, 6-5
Maneta del freno, delantero ......................................... 5-21
Manetas de freno, comprobación y engrase ............... 9-54
Manuales del propietario y juego de herramientas ........ 9-2NNeumáticos .................................................................... 6-5
Nivel de líquido de frenos, comprobación ................... 9-47
Número de identificación del vehículo ........................... 1-1
Números de identificación ............................................. 1-1PPalanca de selección de marcha ................................. 5-22
Palanca de selección de marcha y conducción
hacia atrás ................................................................... 7-3
Palanca de tracción 2WD/4WD (YFM700FWB) ........... 5-18
Paneles, desmontaje y montaje ................................... 9-11
Parachispas, limpieza .................................................. 9-43
Pastillas de freno y placas de fricción,
comprobación ............................................................ 9-46
Pedal de freno, comprobación y engrase .................... 9-55
Pedal del freno y maneta del freno trasero .................. 5-21
Pivotes de articulación traseros, engrase .................... 9-56
Portaequipajes, delantero ............................................ 5-27
Portaequipajes, trasero ................................................ 5-28RRodaje del motor ........................................................... 7-5
UB5K63S0.book Page 2 Monday, October 12, 2020 9:36 AM

13-3
13
Rueda, desmontaje ...................................................... 9-70
Rueda, montaje ............................................................ 9-70SSelector de tracción a las cuatro ruedas (On-Command 4WD) (YFM700FWBD) ...................... 5-15
Selector de tracción On-Command “4WD/LOCK” (YFM700FWBD) .................................. 5-16TTapón de drenaje de la caja de la
correa trapezoidal ...................................................... 9-44
Tapón del depósito de gasolina .................................. 5-23VVisor multifunción .......................................................... 5-6YYamalube ..................................................................... 9-26
UB5K63S0.book Page 3 Monday, October 12, 2020 9:36 AM

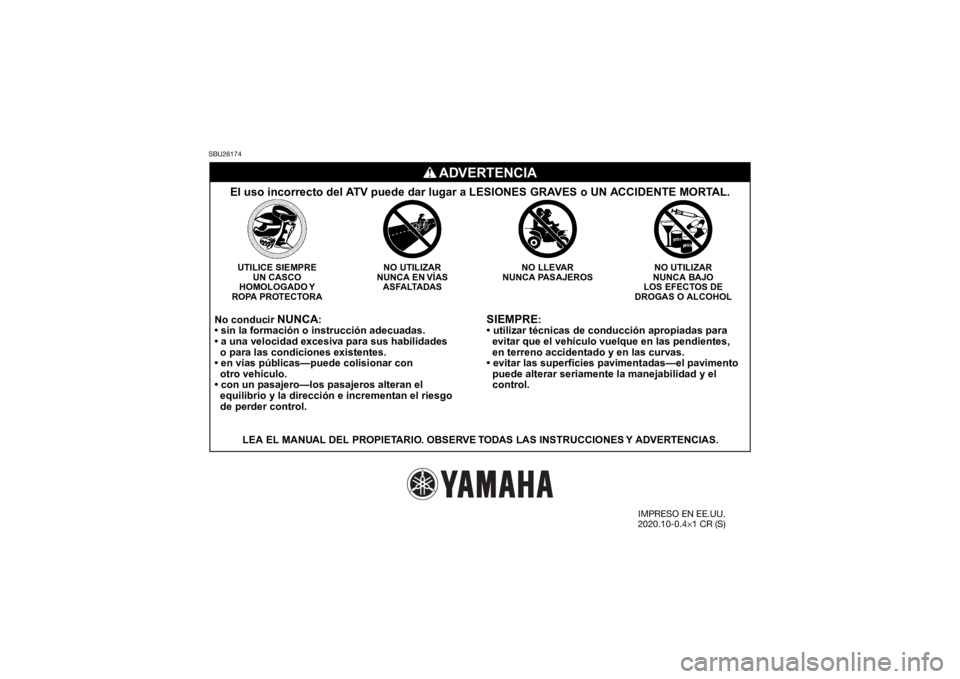

SBU26174
SIEMPRE
:
• utilizar técnicas de conducción apropiadas para
evitar que el vehículo vuelque en las pendientes,
en terreno accidentado y en las curvas.
• evitar las superficies pavimentadas—el pavimento
puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:
• sin la formación o instrucción adecuadas.
• a una velocidad excesiva para sus habilidades
o para las condiciones existentes.
• en vías públicas—puede colisionar con
otro vehículo.
• con un pasajero—los pasajeros alteran el
equilibrio y la dirección e incrementan el riesgo
de perder control.
LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UUK
2020.10-0.4× 1 CR (S)
UB5K63S0.book Page 1 Monday, October 12, 2020 9:36 AM
